Точність розрахунків при закладці стрічкового фундаменту є запорукою довговічності і надійності споруди. Одна з основних величин – глибина закладення, розрахункова величина надає вплив на проектні роботи.

Щоб правильно її розрахувати, необхідно знати, які чинники впливають на цей параметр. Для цих обчислень є прості формули, тому визначити потрібну глибину закладення фундаменту зможе і неспеціаліст.

Зміст:

  • Від чого залежить глибина закладки?
  • Рівень підземних вод
  • Тип ґрунту
  • Рівень промерзання
  • Навантаження від будівлі
  • Приблизні розрахунки заглиблення фундаменту
  • Двоповерховий будинок
  • Одноповерховий будинок
  • Будинок з піноблоків
  • Дерев’яний будинок

Від чого залежить глибина закладки?

Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахункиДо факторів, що впливає на глибину закладки підстави, відносяться:

  • Рівень підземних вод;
  • Склад ґрунту;
  • Рівень промерзання грунту;
  • Загальна навантаження від будівлі.

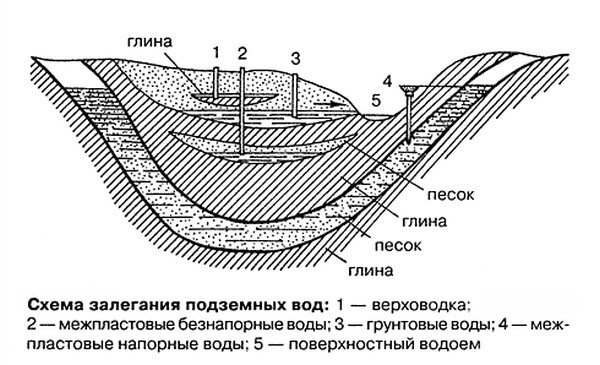

Рівень підземних вод

Підстава стрічкового фундаменту має розташовуватися над рівнем залягання підземних вод мінімум на 0,5 м. Більш близьке розташування утруднить облаштування цокольного поверху та підвалу, крім того, фундамент буде постійно відволожуються і руйнуватися під впливом вологи.

Якщо глибина залягання грунтових вод 2 м і менше, додатково буде потрібно пристрій дренажу. Якщо рівень підземних вод більше 2 м, на глибину закладення фундаменту це не впливає.

Щоб самостійно визначити рівень залягання водоносного шару на ділянці, потрібно зробити за допомогою садового бура кілька свердловин глибиною від 2 до 2,5 метрів. Найбільш оптимальний час для цього – рання весна, коли вода піднімається до максимальної позначки після танення снігу.

Через 2-3 дні можна виконати виміри в свердловинах і дізнатися, наскільки високо проходить водоносний шар. Якщо по закінченні цього часу дно і стінки залишилися сухими, підземні води враховувати при закладці фундаменту не потрібно.
Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахунки

Увага! Орієнтуватися за рівнем ґрунтових вод на сусідніх ділянках не слід, оскільки водоносний шар розташовується нерівномірно.

Тип ґрунту

Щільність і склад грунту мають першорядне значення при розрахунках, адже від цього залежить ступінь осідання фундаменту і його міцність. Всі ґрунти поділяють на такі типи:

  • Скелястий. Скелястий грунт не піддається пученію, не осідає, не накопичує вологу. Стрічковий і монолітний стрічковий фундамент на таких грунтах заглиблення не потребує;
  • Крупнообломочный. Крупнообломочный тип грунту складається з гравію, каміння і щебеню, а порожнечі між ними заповнює глина чи пісок. У цьому випадку мінімальна глибина закладання становить 45-50 см;
  • Глинистий. Глинисті грунти відносяться до спучуючих; вони глибоко промерзають, довго утримують вологу, дають нерівномірну усадку. Глибина закладення на глинистому грунті не повинна бути менше 75 см;
  • Піщаний. Піщаний грунт відрізняється підвищеною рухливістю, тому при закладці фундаменту поглиблення виробляють до твердого грунту. Максимальне значення дорівнює 2,5 м;
  • Чорнозем. Чорнозем для будівництва непридатний, а тому при закладці фундаменту шар чорнозему обов’язково знімають до твердого підстави.

Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахунки

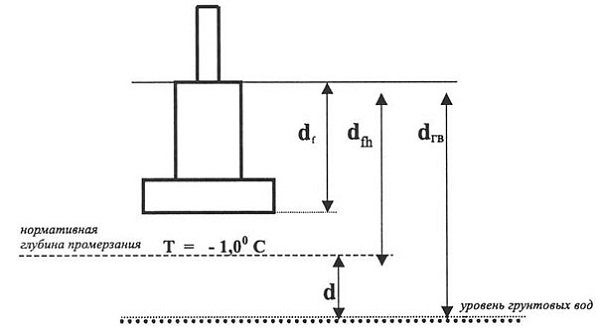

Рівень промерзання

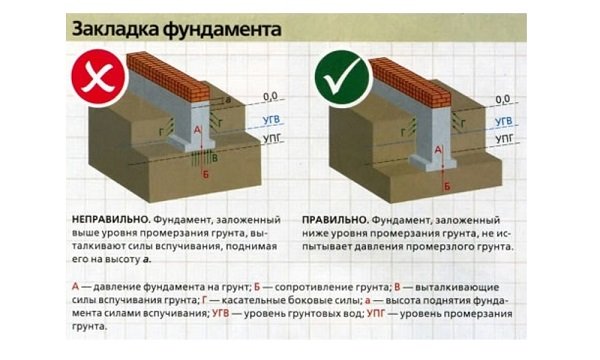

При низькому залягання водоносного шару глибина закладки фундаменту дорівнює ½ значення промерзання, але тільки на слабопучинистых і твердих грунтах. Тобто, якщо земля промерзає на глибину 1,5 м, риють траншею під фундамент на глибину 75 см.
Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахунки

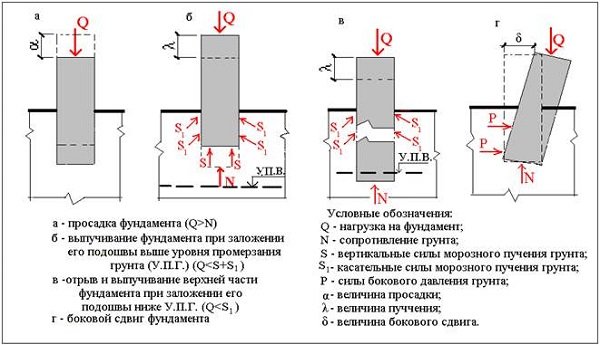

На пучинистих грунтах глибина закладання повинна бути на 20-30 см нижче рівня промерзання. Недостатньо заглиблений фундамент деформується під впливом сили пученія, на ньому з’являються тріщини, потім відбувається руйнування конструкції. Правильно визначити глибину промерзання грунту в окремому регіоні допоможе таблиця:

Місто
Суглинки, глини
Дрібні піски
Середні і крупні піски
Кам’янистий грунт

Москва
1,35
1,64
1,76
2,00

Володимир
1,44
1,75
1,82
2,12

Тверь
1,37
1,67
1,79
2,03

Калуга, Тула
1,34
1,63
1,75
1,98

Рязань
1,41
1,72
1, 84
2,09

Ярославль
1,48
1,80
1,93
2,19

Вологда
1,50
1,82
1,95
2,21

Нижній новгород, Самара
1,49
1,81
1,94
2,20

Санкт-Петербург, Псков
1,16
1,41
1,51
1,71

Новгород
1,22
1,49
1,60
1,82

Іжевськ, Казань, Ульяновськ
1,70

1,76

Тобольська, Петропавловськ
2,10

2,20

Уфа, Оренбург
1,80

1,98

Ростов-на-Дону, Астрахань
0,8

0,88

Пенза
1,40

1,54

Брянськ, Орел
1,00

1,10

Єкатеринбург
1,80

1,98

Липецьк
1,20

1,32

Новосибірськ
2,20

2,42

Омськ
2,00

2,20

Сургут
2,40

2,64


Рада! Утеплення фундаменту дозволить зменшити глибину закладення і, відповідно, знизити витрати на будівництво.

Навантаження від будівлі

Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахункиВага споруди також впливає на глибину закладення фундаменту. Чим більше навантаження, тим більше заглиблюють основу. Для легких споруд у вигляді сараїв, одноповерхових каркасних будинків і лазень середня глибина закладки становить 50 см.

Двоповерхові будинки з бруса або піноблоків вимагають заглиблення фундаменту мінімум на 1,5 м, для цегляних будівель (наприклад, для будівництва гаража) цей показник збільшують до 2 м. Але це стосується тільки пучинистих і пухких грунтів, а на щільних твердих грунтах закладка підстави проводиться на меншій глибині.

Щоб навантаження відповідала несучої здатності грунту, слід скласти питома вага фундаменту, стін, перекриттів, меблів, комунікацій, а також тимчасові навантаження від вітру та снігу. Якщо сумарна навантаження виявилася більше допустимої, необхідно збільшити ширину стрічки фундаменту.

Приблизні розрахунки заглиблення фундаменту

Двоповерховий будинок

Глибину закладення фундаменту під малоповерхові будівлі обчислюють наступним чином: множать кількість поверхів на 0,8. Тобто, для двоповерхового будинку ця величина дорівнює 1,6 м.
Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахунки
Далі необхідно врахувати характеристики грунту, розташування водоносного шару і глибину промерзання. Якщо грунт досить щільна, не пучинистая, грунтові води проходять нижче 2 метрів, закладка фундаменту виконується на розрахунковій глибині, тобто 1,6 м. На глинистому або рухомому грунті заглиблення збільшують до 2 і більше метрів.

Одноповерховий будинок

Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахункиОбчислити глибину закладки підстави для житлового одноповерхового будинку можна за формулою:
Hp=m*tm*Hh

Hh – рівень промерзання грунту, m – коефіцієнт умов роботи (дорівнює 1,1), tm – коефіцієнт теплового впливу на ґрунт (дорівнює 0,7-1).

Наприклад, грунт промерзає на глибину 1,7 м, а коефіцієнт теплового впливу дорівнює 0,7. Виконавши розрахунок за формулою, отримуємо глибину закладки:
1,1 х 0,7 х 1,7 = 1,3 м

Тобто, на щільному ґрунті фундамент під одноповерховий будинок повинен закладатися на глибину 1,3 м. При цьому загальне навантаження повинна відповідати тій, яку може витримати грунт:

  • Супіски – 2-3 кг/см2;
  • Гравелістий грунт – 3,5-4,5 кг/см2;
  • Глина – 3-6 кг/см2;
  • Крупнообломочный грунт – 5-6 кг/см2.

Будинок з піноблоків

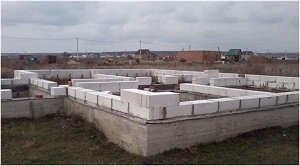

Якою повинна бути глибина закладення стрічкового фундаменту: основні положення, розрахункиПіноблок легше цегли приблизно наполовину, тому навантаження на фундамент буде менше. На твердих ґрунтах під будинок з піноблоку роблять мелкозаглубленний стрічковий фундамент, за умови, що підвального приміщення не буде.

Якщо будівництво буде на ділянці з пучинистой грунтом і низьким рівнем підземних вод, необхідно орієнтуватися по лінії промерзання – заглиблення фундаменту виконують на 30 см нижче цього рівня, як і для цегляних будинків.

Дерев’яний будинок

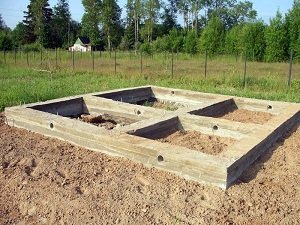

Дерев’яні будинки найчастіше зводять на мілкозаглублених фундаментах висотою 50-70 см. Якщо передбачається будівництво підвальних приміщень, підземна частина підстави поглиблюється до рівня промерзання + 30 см, надземна дорівнює 20-40 см.


Відео-інструкція з розрахунком глибини закладення фундаменту демонструє це відео:
