Будь-яка будова має мати під собою фундамент. Для того щоб будівля прослужила багато років, дуже важливо правильно розрахувати параметри фундаменту. А для того щоб зробити все правильно, потрібно знати певні характеристики.

Зміст:

  • Розрахунок ширини
  • Для двоповерхового будинку
  • Для будинку з бруса
  • Для будинку з піноблоків
  • Для каркасного будинку
  • Розрахунок висоти

Розрахунок ширини

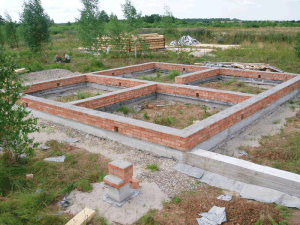

Як розрахувати розміри стрічкового фундаменту — висота, ширина, товщина, глибинаДля закладки основи будівлі важливо, який грунт на ділянці, на якому рівні знаходяться грунтові води, вага самої будівлі, наскільки промерзає земля.

Всі роботи по проектуванню ґрунтуються на інженерних розрахунках. Це складні розрахунки, тому зазвичай користуються усередненими значеннями навантажень для обчислень.

Дах:

  • шифер — 40-50 кг/м2;
  • руберойд — 30-50 кг/м2;
  • черепиця — 60-80 кг/м2;
  • листова сталь — 20-30 кг/м2.

Стіни:

  • цегла — 200-270 кг/м2;
  • залізобетон — 300-350 кг/м2;
  • дерево — 70-100 кг/м2;
  • каркас з утеплювачем — 30-50 кг/м2.

Вирахувати ширину можна за формулою:

Ѕопор ≥ Рдом/ Qн.сп, де:

Ѕопор – нижня опорна площа;

Рдом — вага будівлі;

Qн.сп — несуча здатність грунту

Несуча здатність грунту – це здатність грунту витримувати навантаження на 1 см площі.

Для двоповерхового будинку

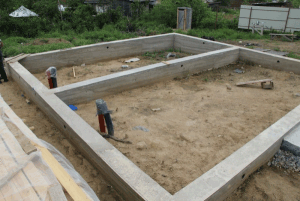

Як розрахувати розміри стрічкового фундаменту — висота, ширина, товщина, глибинаДля двоповерхового будинку ширину розраховують виходячи з ширини кладки і навантаження, яку буде витримувати будинок. Однак, розглянемо, які параметры знадобляться для розрахунків.

По-перше, несуча здатність – вона повинна повністю узгоджуватися з даним параметром. По-друге, товщина несучих стін планується приблизно на 0,1 м менше, ніж ширина підстави. По-третє, відстань між фундаментом і армуючої сіткою має бути 200 мм.

Для того щоб абсолютно точно розрахувати ширину фундаменту, потрібні такі значення, як вага, об’єм та площу всього фундаменту.

Найбільш точно розрахувати ширину зможе тільки фахівець, вони радять тим, хто будує будинок сам, брати за відправну точку ширину стрічки фундаменту 400 мм. Деякі фахівці радять просто робити стрічку фундаменту на 100 мм ширше, ніж передбачувана ширина стін. Ще один спосіб визначення ширини – підбір навантаження так, щоб на кожні 2 см фундаменту доводилося не більше 2 кг ваги будинку.

Для будинку з бруса

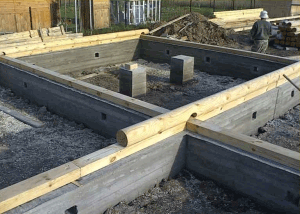

Як розрахувати розміри стрічкового фундаменту — висота, ширина, товщина, глибинаДля будинку з бруса ширина розраховується виходячи, як говорилося вище, ширини бруса, навантаження на фундамент і якості грунту. Візьмемо, приміром, будинок розміром 6х8 м, розмір бруса 15х15 см, ширина утеплювача 40 мм, зовнішньої обробки 360 мм

Розрахувати ширину стрічки фундаменту можна за дуже простою формулою, приблизно такий:

Ш = Б + У + О, де

Ш – ширина фундаменту;

Б – ширина бруса;

У – ширина утеплювача;

Про – ширина оздоблювального матеріалу

У нашому випадку складаємо: 15 + 4 + 36 = 55. Виходить, що ширина стрічки повинна бути 55 см.

Важливо! Якщо на ділянці легкий, пухкий грунт, то при установці фундаменту радимо поглибити його приблизно на 80 див. Ширину підошви можна зробити більше, ніж верх стрічки.

Для будинку з піноблоків

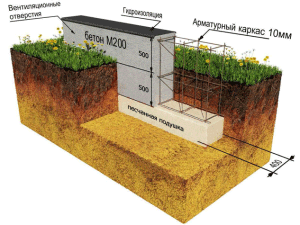

Як розрахувати розміри стрічкового фундаменту — висота, ширина, товщина, глибинаДля будинку з піноблоків не обов’язково будувати громіздкий важкий фундамент, так як цей матеріал досить легкий. Глибина розташування підстави під будинок може бути не нижче 60 см. Ширина робиться більше ширини несучих стін на 10 див.

Для каркасного будинку

Для каркасного будинку властива легкість і надійність. Зводити його можна на будь-яких грунтах, фундамент заглиблюється на 50 см. Товщина підстави для даного типу будинку повинна бути дорівнює товщині стін. Для тих, хто хоче розрахувати розміри з високою точністю, можна запропонувати формулу:

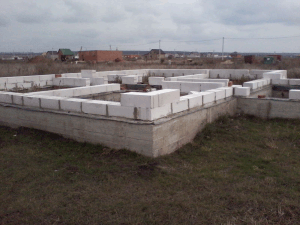

Шф = Н: (С – В), де Як розрахувати розміри стрічкового фундаменту — висота, ширина, товщина, глибина

Шф – ширина фундаменту,

Н – навантаження на площу зовнішня,

З – значення опору грунту;

У – значення, що враховує саму меншу величину ваги грунту.

Розрахунок висоти

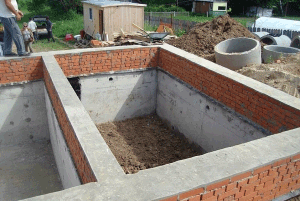

Як розрахувати розміри стрічкового фундаменту — висота, ширина, товщина, глибинаПо Сніпам фундамент повинен виступати над землею не менше 20 см, однак, на практиці, при врахуванні головного параметра – глибини промерзання грунту, ця величина збільшується до 30-35 див.

Чим глибший рівень промерзання, тим більше повинна бути висота фундаменту. При промерзанні до 3 м, висота фундаменту може доходити до 1м.

Для двоповерхової будівлі вибір висоти виступу фундаменту над землею абсолютно не важливий, поверховість жодним чином не впливає на стійкість чи міцність будівлі. При будівництві керуються зручністю споруди входу в будівлю.

За нормами, при вході має бути не менше 3-х ступенів, а це можливо при оптимальному значенні 35-40 див. Такий виступ виконує ще одну функцію – захищає конструкції від постійного впливу ґрунтових і атмосферних опадів. Також для того, щоб вода не надавала руйнівної дії на підставу будинку по закінченні будівництва бажано зробити вимощення навколо будівлі.

Як правильно зробити мелкозаглубленый стрічковий фундамент читайте тут.
А в цій статті можна прочитати про те, як зробити подушку для стрічкового фундаменту.

Мінімальним значенням вважається висота над землею – 35-40 см, але якщо фундамент буде вище цих значень, то це допустимо. Єдина умова – висота виступу не повинна перевищувати ширину фундаменту.

Підіб’ємо підсумок: фундамент – головна частина споруди, від якого залежить довговічність будівлі. Тому підходити до його спорудження треба відповідально, точно виробляючи розрахунки і дотримуючись існуючих норм і правил у будівництві.

Тільки в цьому випадку зводиться будівля буде надійним, довго прослужить і стане надійним притулком.
