Необхідність і важливість фундаменту при будівництві будинку не потрібно в обґрунтуваннях. Від якості його пристрою залежить довговічність будинку, незмінність геометрії будинку. Варіантів фундаментів існує декілька, але одним з найпопулярніших є стрічковий.

Якщо б для його виготовлення потрібно тільки вирити канаву і залити бетон або укласти блоки, то справитися з цим міг би будь – некваліфікований працівник.

Насправді все трохи складніше, і щоб згодом не з’явилися побоювання за збереження споруди, її основу потрібно правильно розрахувати і виготовити.

Зміст:

  • Що таке подушка під фундамент, і чи потрібна вона?
  • Пучение грунту
  • Пристрій і розміри подушки
  • Який матеріал вибрати для подушки?
  • Етапи робіт

Що таке подушка під фундамент, і чи потрібна вона?

Як правильно зробити подушку під стрічковий фундамент: пристрій і розміри, етапи робіт

Основними параметрами технології пристрою стрічкового фундаменту є:

  • Глибина. Ця величина залежить від ваги будівлі, а також від межі промерзання грунту в даній місцевості.
  • Ширина. Залежить від матеріалу і ширини стін і повинна бути як мінімум дорівнює, але краще, якщо буде перевищувати 10-15 см завширшки стін.

Після розрахунку розміру необхідного фундаменту слід визначитися з розмірами подушки під нього. Підстава виконує кілька функцій:

  • Вирівнює поверхню, на яку буде укладатися фундамент. Більшою мірою це важливо у випадку, якщо використовуються бетонні блоки. Під ними не залишається порожнеч і вони спираються на грунт всією поверхнею. У разі заливки стрічкового фундаменту, вирівнювання має менше значення.
  • Забезпечує рівномірний розподіл навантажень на грунт від фундаменту.
  • Є ще одна важлива функція, яку виконує подушка, це боротьба з вологою в грунті і її впливом на всю конструкцію внаслідок сезонних температурних змін.
  • Детальніше про вирівнювання ділянки читайте тут.

    Тут можна дізнатися про те, як приготувати цементний розчин своїми руками.



    Пучение грунту



    Пучение – це процес збільшення об’єму ґрунту при замерзанні в ньому води. У разі якщо фундамент закладається на невелику глибину, то на нього буде діяти виштовхувальна сила, що виникає при обдиманні грунту.

    Зверніть увагу! Якщо прибрати пучиністий грунт і замінити його непучиністих, це суттєво знизить вплив на фундамент при замерзанні води в зимовий період.
    Як правильно зробити подушку під стрічковий фундамент: пристрій і розміри, етапи робіт

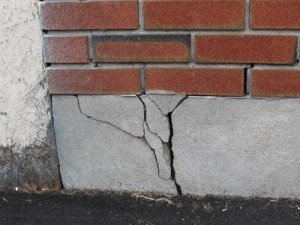

    Грунт буде тиснути на бічні стінки фундаменту, виштовхуючи його нагору, причому значення виштовхувальної сили можуть досягати 5 — 7 тонн на 1м2 підстави будинку. Це особливо небезпечно для дерев’яних або каркасних будівель, що мають невеликий власний вагу. Кам’яні будови, за рахунок своєї маси, можуть компенсувати бічні сили впливу на фундамент.

    Убезпечитись від здуття можна, якщо влаштувати подушку під фундамент, замінивши пучиністий грунт не спучуючих. Те ж саме відноситься і до зворотної засипанню – використання не розширюється грунту зменшить дію дотичних навантажень.



    Пристрій і розміри подушки

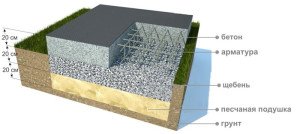

    Усередненим значенням товщини піщаної подушки прийнято вважати значення в 60 см. Воно може змінюватись в ту чи іншу сторону в залежності від типу грунту. Сильнопучинистые грунти можуть вимагати збільшити це значення до 80 і більше сантиметрів. Часто можна зустріти рекомендацію, що товщина подушки повинна становити 3 ширини фундаменту.

    Як правильно зробити подушку під стрічковий фундамент: пристрій і розміри, етапи робіт

    По ширині подушка повинна виступати за габарити фундаменту на 15 — 20 см у кожен бік. У тому випадку, якщо планується влаштування підвалу, то піщана подушка повинна бути влаштована не тільки під фундаментом, але і під всією площею будинку.

    Бетонна підлога підвалу схильний до тим же навантаженням, а значить, його треба захистити від впливу ґрунту з-за температурних коливань.

    У тому випадку, якщо грунт сильнопучинистый, використовується піщано-щебенева подушка, в якій пісок займає 40% об’єму.

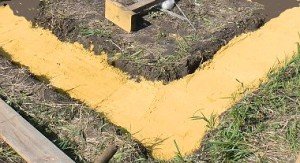

    Для укладання необхідно застосовувати заздалегідь зволожений пісок, що поліпшить трамбування. Зволожувати можна і після укладання піску в траншею, але робити це тільки в тому випадку, якщо грунт не схильний до розмивання.

    Важливо! Бажано використовувати геотекстиль для запобігання замулювання піску і його змішування з грунтом.

    Пісок укладається шарами 15-20 см з обов’язковою утрамбовуванням, для чого використовуються катки або вібратори майданчикові. В крайньому випадку, можна використовувати звичайне колода з ручкою, але тоді товщину шару доведеться зменшити до 10 см і менше. Утрамбовка проводиться до щільності 1,6 т/м3. Перевірити це просто: якщо, пройшовшись по утрамбованому піску, не залишається слідів, то можна приступати до засипання наступного шару.

    При використанні піщано-щебеневої суміші для будівель з дерева або каркасно-збірних конструкцій утрамбовуванням можна знехтувати. Якщо ж буде зводитися будинок з цегли і подібного матеріалу, то утрамбовка повинна здійснюватися, але товщина може бути збільшена на кілька шарів.

    Який матеріал вибрати для подушки?

    Як правильно зробити подушку під стрічковий фундамент: пристрій і розміри, етапи робіт

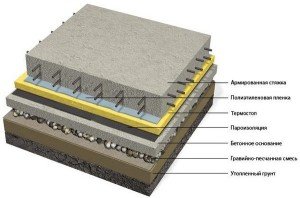

    Для використання в якості подушки під фундамент використовують різні матеріали:

    • Пісок. Кращий варіант – використовувати гравелістий пісок середньої або великої фракції. В ньому не повинні міститися пилоподібні і глинисті домішки. Цим вимогам відповідає, наприклад, річковий пісок.
    • Щебінь. Оптимальний розмір фракції 20-40 мм.

    Повторимо, наявність фракцій глини в піску або використання для влаштування подушки глини неприпустимо.

    Увага! На слабких грунтах з близьким заляганням грунтових вод, корисним буде монтаж додаткової дренажної системи.



    Етапи робіт

    Як правильно зробити подушку під стрічковий фундамент: пристрій і розміри, етапи робіт

    Роботи по підготовці подушки під фундамент можна розділити на кілька етапів:

  • Розраховується товщина і ширина подушки, спираючись на характеристики ґрунту, кліматичні особливості місцевості і вага споруджуваного будинку;
  • Розмічається території згідно з планом будівництва;

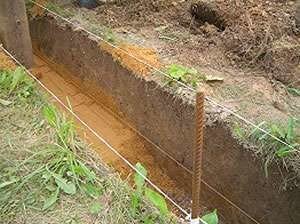

  • Викопується траншея або котлован. Тут слід пам’ятати, що його глибина повинна становити сумарне значення висот фундаменту і подушки;
  • Поверх покладеного на дно траншеї геотекстилю починається засипка та ущільнення піщаним або піщано-щебеневої суміші в пропорціях (на 330 кг сухого цементу потрібно додати 1250 кг щебеню, 600 кг піску і води – 180 літрів);
  • Як правильно зробити подушку під стрічковий фундамент: пристрій і розміри, етапи робіт

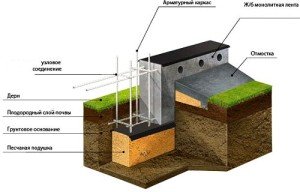

  • Останній шар утрамбовується і вирівнюється. Поверх укладається шар гідроізоляції, в якості якої можна застосувати руберойд чи подібні матеріали.
  • На цьому формування подушки закінчується, і далі укладаються бетонні блоки фундаменту або здійснюється заливка, в залежності від технології виготовлення підстави будівлі.

    Фундамент — основа будь-якого будови, що забезпечує його схоронність, але свої функції він зможе успішно виконувати, якщо сам буде мати подушку, що захищає його від зайвого впливу грунтових вод і навантажень, що виникають із-за перепадів температур.

    Дізнатися про те, як правильно зробити подушку під фундамент і навіщо, Ви можете в відео нижче:
