Побутовий вимикач – це пристосування, призначене для розмикання або замикання електричного ланцюга, що дозволяє включати або вимикати подачу електрики в прилад.

Найчастіше подача електрики за допомогою вимикачів здійснюється освітлювальні прилади.





Зміст:

  • Різні типи
  • Переваги одноклавишных вимикачів
  • Конструкція і підключення
  • Демонтаж
  • Зміна розведення і підготовка монтажного місця
  • Установка
  • Популярні моделі вимикачів

Різні типи

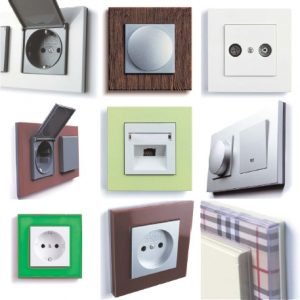

Як підключити вимикач з однією клавішею: покрокова інструкція установки, ремонту і монтажуІснують різні вимикачі, призначені для побутових або промислових цілей.

Типів цих приладів величезну кількість:

  • одноклавішними;
  • двохклавішний;
  • трехклавишные і т. д.



Крім вищезазначеної класифікації вимикачі можуть бути:

  • клавішними;
  • кнопковими;
  • сенсорними (реагують на відкриття вхідних дверей, рух, голосові команди).



Найбільш звичними вимикачами є клавішні пристосування з різною варіацією розташування клавіш.

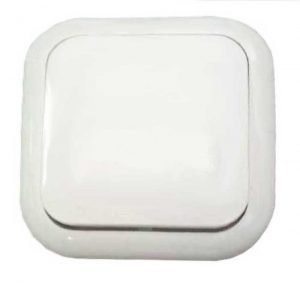

Переваги одноклавишных вимикачів

Як підключити вимикач з однією клавішею: покрокова інструкція установки, ремонту і монтажу

Найбільш часто використовуються одноклавішними вимикачі, що обумовлюється наступним:

  • простота конструкції (при поломці заміна зіпсованого апарату більш швидка і зручна, ніж при розбиранні многоклавишных вимикачів);
  • простота в установці;
  • вартість;
  • зовнішній вигляд.



Одноклавішними вимикачі бувають:

  • накладними;
  • вбудованими.



У першому випадку, використовується при монтажі на стінах з будь-якого матеріалу, найчастіше на вулиці або підсобних приміщеннях, де зовнішня проводка. Пристрій зміцнюється на поверхні стіни за допомогою підрозетника.

У другому випадку, монтується в спеціальний отвір в стіні, куди попередньо вставляється монтажна коробка. Проводка в такому випадку – прихована, необхідно провести штроблення стін для прокладки кабелю подачі електрики. Принцип дії обох приладів, одинарного і подвійного, абсолютно однаковий.

Конструкція і підключення

Як підключити вимикач з однією клавішею: покрокова інструкція установки, ремонту і монтажу

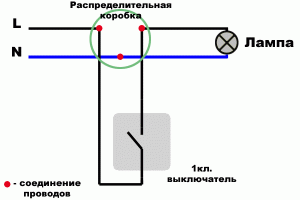

Схема підключення (натисніть для збільшення)

В пристосування входять наступні компоненти:

  • механізм, який може бути розпаяним або просто зібраним (кнопка, яка кріпиться на металеву основу, кілька контактів);
  • механізм кріплення (металеві кріплення, з’єднані нерухомо з основною конструкцією);
  • пластикова клавіша;
  • світлодіода, як додаткове оснащення, яке позначає вимикач в темряві.



Правильне підключення, полягає в наступних діях: складання схеми, при якій розмикається фаза, а ні в якому разі не прохідний «нуль». Цьому простому правилу необхідно бездоганно дотримуватися.

Тому що при правильному підключенні проводів ймовірність того, що при заміну перегорілих лампочок людини вдарить електрика, повністю нівелюється. Всі ремонтні роботи будуть проходити без небезпеки для здоров’я.

Перед початком роботи слід відключити подачу електрики в будинку або квартирі. Бажано перевірити відсутність напруження в проводці. Тільки після цього перейти до робіт, які можна умовно розділити на наступні етапи:

  • демонтаж;
  • зміна розведення (якщо є необхідність);
  • підготовка місця для установки вимикача;
  • установка.

Порада: заземлення, як правило, в будинках старої споруди відсутня, але якщо воно є в наявності, його необхідно використовувати.

Однак, бувають випадки коли в старих будинках протягнуті дроти, розраховані на кілька фаз. Найбільш поширеними є двофазні варіанти розводки.

Демонтаж

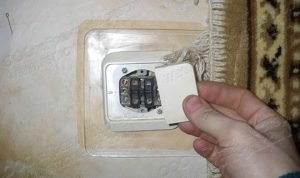

Як підключити вимикач з однією клавішею: покрокова інструкція установки, ремонту і монтажуПроцедура необхідна у разі наявності старого вимикача. Щоб демонтувати застаріле обладнання, необхідно викруткою підчепити клавішу і розібрати корпус.

Далі відкручується два гвинти, що фіксують затискачі (лапки) на корпусі. Після того, як це буде зроблено, слід витягнути пристрій з монтажної коробки.

Демонтаж накладного вимикача світла більш простий. Відкручуються шурупи, що з’єднують основну частину до подрозетнику.

Тільки після повного демонтажу пристрою проводиться від’єднання проводів від нього. Це необхідно зробити, щоб уникнути можливого замикання.

Важливо знати: після того, як був проведений демонтаж, необхідно перевірити правильність установки вимикача.

Зробити це досить простий: вимкнути електрику на щитку і фазопокажчиком торкнутися кожного проводу, після чого бажано зробити позначення на проводах. При дотику до проводу фазоуказатель повинен загорітися червоним світлом.

Якщо після торкання ні один провід не загорівся, доведеться провести нову розведення, з причини того, що з розподільної коробки до вимикача були заведені нульові жили. А це є грубим порушенням правил безпеки.

Зміна розведення і підготовка монтажного місця

Як підключити вимикач з однією клавішею: покрокова інструкція установки, ремонту і монтажуВиведення фази замість нуля слід почати з пошуку розподільної коробки і входу в неї проводів з автомата.

Індикатором необхідно відшукати фазу, після чого зробити розпаювання з’єднання і перерозподілити жили, щоб фаза подсоединялась до одинарному вимикача.

Підготовка складається з наступних дій:

  • вийняти стару коробку і поставити нову;
  • завести кабелю в коробку;
  • закріпити в монтажному гнізді коробку;
  • почати збірку.



Для настінних вимикачів процедура значно простіше і полягає у встановленні нового підрозетника, відповідного розміру, на поверхні стіни.

Установка

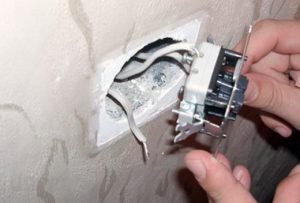

Як підключити вимикач з однією клавішею: покрокова інструкція установки, ремонту і монтажуПісля підготовки місця необхідно приступити до складання вимикача для освітлення.

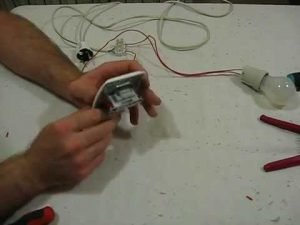

Беремо вимикач і з’єднуємо його з проводами, найчастіше це можна зробити за допомогою спеціальних затискачів, але існує дуже рідкісна практика робити додаткову розпаювання.

При установці вимикача, зачищені кінці проводів вставляються в затискачі, після чого фіксуються болтами, призначеними для цього.

Зверніть увагу: не має значення, який провідник буде підключений до певного виходу.

Далі зібраний механізм поміщається в коробку і закріплюється в ній за допомогою болтів. Відбувається установка клавіші.

Завершальним етапом є перевірка світильника. Якщо лампа працює і відсутній запах гару, то значить все пройшло правильно.

Популярні моделі вимикачів

Як підключити вимикач з однією клавішею: покрокова інструкція установки, ремонту і монтажу

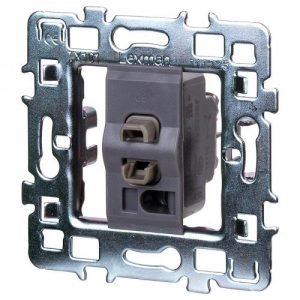

Вимикач Lexman

На вітчизняному ринку не так багато якісних вимикачів. Пропонуємо увазі перевірені пристрої, які виробляються по євро стандартам наступними фірмами:

  • Аbb;
  • Кcd2;
  • Legrand;
  • Lexman.
  •

    Звичайно ж, вартість цих пристроїв трохи вище, ніж подібні девайси, але якість і термін експлуатації значно краще.

    Схему підключення одноклавішного вимикача дивіться у наступному відео:
