Технологія правильної в'язки арматури під стрічковий фундамент

У будівництві капітальних будівель і споруд практично не можна обійтися без застосування залізобетонних конструкцій.

Це фундаменти, перекриття, вимощення, стіни і багато іншого. Секрет міцності і довговічності залізобетону — у застосуванні так званого армування.

Справа в тому, що однорідний бетон, як і будь-який матеріал, схильний до змін обсягу в залежності від температури.

Крім того, сам по собі бетон має досить низьку пластичність та міцність на розтяг.

Застосування арматури дозволяє усунути недоліки чистого бетону і надати йому нові позитивні якості:

За рахунок однакового коефіцієнта температурного розширення з бетоном, більш високої пластичності і міцності заліза в арматурі, симбіоз цих двох матеріалів не тріскається від перепадів температур і має значно кращими характеристиками міцності на розтяг (розрив);
З допомогою арматури набагато легше надійно з’єднати кілька окремих елементів (блоків, панелей, плит) і здійснювати вантажно-выгрузочные, транспортувальні операції.

При влаштуванні стрічкового і монолітно стрічкового фундаментів, як найбільш поширених типів підстави під будівництво приватних будинків, під баню, гараж, в товщу бетону закладають конструкції, виготовлені з арматурних прутів.

Як правильно з’єднати між собою окремі прути, які принципи необхідно дотримуватися, щоб отримати якісний результат від роботи – про це розповідає стаття.

Зміст:

Як правильно в’язати арматуру для стрічкового фундаменту?
Інструкція по ручному в’язанні
Схеми в’язання арматури для стрічкових фундаментів
В’язка склопластикової арматури

Зміст

Як правильно в’язати арматуру для стрічкового фундаменту?

Правильна в’язка арматури для стрічкового фундаменту повинна забезпечувати таке поєднання елементів, щоб вони не мали можливість переміщення відносно один одного.

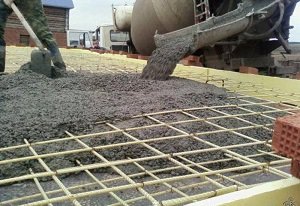

Якщо, приміром, залити стрічковий фундамент бетоном на арматуру неправильної в’язки, її прути розійдуться і потрібна міцність залізобетонної конструкції не буде досягнута.

Існує кілька способів обв’язки арматури стрічкового фундаменту:

З допомогою зварювання. Металеві елементи з’єднуються в місцях перехрестів дугового електрозварювання. Такий метод з’єднання надійно скріплює прути, але для його здійснення необхідне спеціальне обладнання і зварювальник. Крім того, багато будівельників не рекомендують використовувати його в приватному будівництві з-за втрати міцності металу в місцях впливу дуги. Даний спосіб абсолютно не підходить для використання зі склопластиковою арматурою;

В’язальним дротом, вручну, з допомогою гака (його не важко виготовити самостійно) чи автоматизованим способом, за допомогою спеціальних пістолетів. Деякі майстри прискорюють і полегшують зв’язку великої кількості сполук, вставивши гак з металевого стержня в патрон шуруповерта;

Пластиковими стрічковими хомутами. Такий спосіб виправданий при невеликому обсязі робіт і нескладних армуючих конструкціях;

Пластиковими, металевими затискачами або скобами.

Інструкція по ручному в’язанні

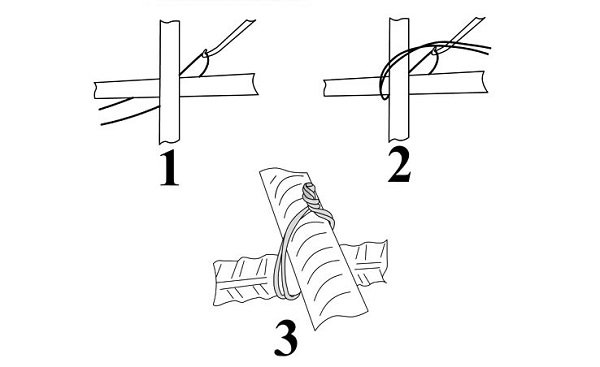

Щоб надійно зв’язати арматурні прути вручну в’язальним дротом, необхідно виконати наступні кроки:

Відріжте від мотка дріт довжиною близько 15-20 див. Найбільш зручна для в’язки сталева відпалений дріт діаметром 1,2-1,5 мм;

Складений удвічі відрізок дроту пропустіть знизу перехрестя арматурних прутів, загніть вгору два кінця з одного боку, і петлю, що утворилася, — з іншого;

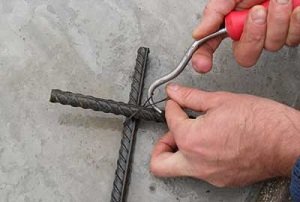

Схрестіть виведені петлю і кінці, почніть скрутку руками, вставте в петлю металевий гак і закінчите їм скрутку до необхідної міцності з’єднання (дріт повинна щільно облягати прути, але не бути перетягнутою, на межі розриву).

Схеми в’язання арматури для стрічкових фундаментів

Арматура для стрічкового фундаменту пов’язується, як правило, у вигляді об’ємних коробчатих конструкцій. Діаметр прутів, відстань між прутами в горизонтальних рядах і по вертикалі розраховується в залежності від розмірів фундаменту і вказується в проекті.

Але, в будь-якому випадку, недоцільно розташовувати прути ближче 20 см і далі 40 см між собою по горизонталі і менше 15 см по вертикалі. Розташування прутків і правильність в’язки впливають на міцність фундаменту.

Рада! Якщо Ви прийняли рішення здійснити в’язку арматури стрічкового підстави самостійно, обов’язково враховуйте при розрахунках норми СНиП, згідно з яким мінімальна кількість арматури становить 0,1% від площі перерізу фундаменту.

Для мелкозаглубленного фундаменту, як правило, потрібна більша кількість арматури та бетону, з-за меншої глибини їх закладення. Діаметр прутів для в’язки арматури такого фундаменту не повинен бути менше 12 мм.

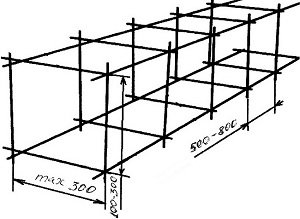

Один з найпоширеніших варіантів арматурного каркасу для стрічкового фундаменту — чотири решітки, з яких формуються грані прямокутного короби. Короб поміщається всередину опалубки і встановлюється на підставки висотою близько 10-15 див.

Висота і ширина сторін розраховуються так:

загальна висота (ширина) стрічки мінус 20 см (по 10 см зверху і знизу, справа і зліва).

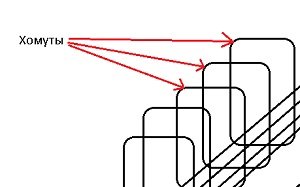

Інший варіант — виготовлені заздалегідь прямокутні округлені кільця з’єднуються довгими лозинами по сторонах. Поперечні розміри розраховуються аналогічно першому варіанту.

Третій варіант — найбільш міцний, але і найдорожчий. Арматура розташовується за образом прямокутної кристалічної решітки.

Такий спосіб є посиленою різновидом попередніх. Цей варіант застосовується у фундаментах для важких, цегляних стін багатоповерхових будинків.

Якщо до загальній стрічці периметра будинку примикають поперечні стрічки (для несучих внутрішніх стін), то арматура їх «кошів» прив’язується до периметровым прутів.

Рекомендація! Не беріться за роботу по зв’язці та монтажу арматури в поодинці. Краще робити це удвох або втрьох. Вам може знадобиться допомога при укладанні арматурного каркасу в стрічковий фундамент.

В’язка склопластикової арматури

Склопластикова арматура останнім часом знаходить все більше поширення. Вона дешевше і легше сталевий.

У прутів склопластику кращі характеристики, притому, що вони позбавлені головного недоліку стали — схильність корозії.

В’язка цього сучасного армуючого матеріалу проводиться за тими ж правилами, що і сталева.

Для використання неметалевої арматури вибирають схеми в’язки без необхідності гнуття прутів під більшими кутами, так як склопластик важко вигнути, не зламавши, він не зберігає потрібну форму.

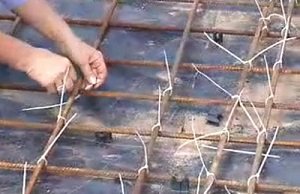

Для робіт можна застосовувати традиційну в’язальний дріт, але краще з склопластиком використовувати спеціально призначені затискачі з литого поліетилену.

З наступного відео Ви дізнаєтесь, як в’язати арматуру під фундамент:
