Стілець стрем'янка своїми руками — креслення з розмірами

Постійно стикаєтеся з проблемою високо розташованих шаф і полиць? Доводиться весь час користуватися стільцями, щоб дістати потрібний предмет або забратися в важкодоступному місці?

Кожен раз виносити з комори важку металеву драбину – незручно. Найкраще зробити багатофункціональний стілець-сходи своїми руками.

Цей предмет меблів ідеально вписується в будь-який інтер’єр, займає мінімум місця і служить незамінним помічником.

Виберіть підходящу модель конструкції, підготуйте необхідні матеріали, інструменти і займіться виготовленням практичного і красивого стільця-драбини.

Зміст:

Варіанти стільця-драбини
Матеріали і інструменти
Стілець-трансформер
Високий табурет-стрем’янка
Стілець-драбинка
Табурет-драбина зі спіральним модулем
Обробка виробу

Зміст

Варіанти стільця-драбини

Варіантів виготовлення стільця–драбини може бути безліч, основна відмінність між ними полягає в конструкції.

Наприклад, можна виготовити своїми руками будь-який з наступних багатофункціональних стільців:

стілець-трансформер;
високий табурет-стрем’янка;
стілець-драбинка;
табурет-драбина зі спіральним модулем.

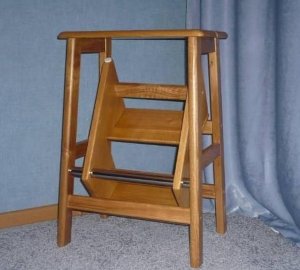

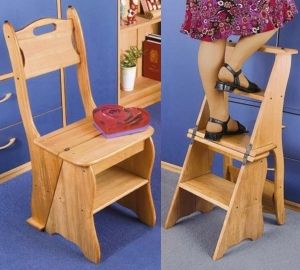

Стілець-трансформер: в складеному вигляді не відрізнити від звичайного стільця зі спинкою, а щоб отримати драбину, досить «розкласти» деталі конструкції. При гарному оформленні такий стілець гармонійно вписується в будь-який дизайн інтер’єру. В розкладеному вигляді драбина складається з трьох ступенів.

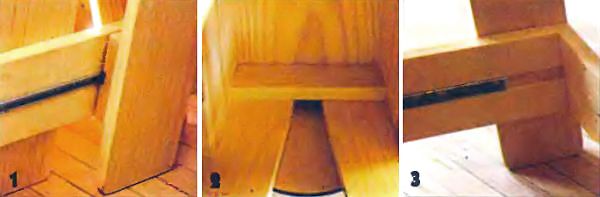

Високий табурет-стрем’янка передбачає виготовлення конструкції, яка включає високий стілець, а також висувний модуль, який при непотрібності засувається під сидіння табурета. Стрем’янка виготовляється у вигляді пари міцних сходинок (сидіння стільця, відповідно, можна використовувати в якості третьої ступені). Ступені висуваються за допомогою направляючих для висувних ящиків.

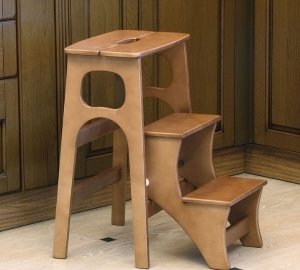

Різновид табурета-драбини – стілець-драбинка. Може бути як зі спинкою, так і без неї.

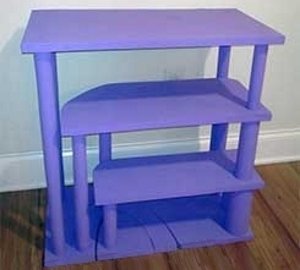

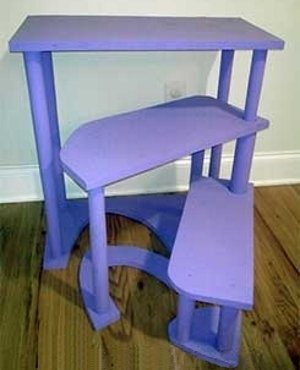

Ще один варіант стільця-драбини – табурет компактного розміру, з-під сидіння якого сходинки висуваються по спіралі. Це дуже цікава ідея багатофункціонального стільця, який відрізняється ще і незвичайним зовнішнім виглядом, як у розкладеному стані, так і в складеному.

Матеріали і інструменти

В якості основного матеріалу для виготовлення стільця-драбини використовується натуральне дерево. Також можна використовувати фанеру.

Ці матеріали відрізняються численними цінними властивостями. Насамперед, це натуральні, екологічно чисті матеріали, що важливо в нинішній час. Крім того, вони легко піддаються обробці.

Головне – деревина відрізняється високим рівнем міцності, надійності і довговічності.

Інструменти та матеріали, які знадобляться для виготовлення стільця-драбини, залежать від вибраного виду меблів.

Матеріали для кріплення та інструменти, необхідні для виготовлення стільця:

Наждачний папір;
Шпонки/шканты, шурупи;
Саморізи;
Клей;
Електричний лобзик;
Ножівка;
Дриль зі свердлами;
Рубанок;
Струбцини.
Рояльна петля (для трансформера і табурета-драбинки);
2 набору напрямних, за допомогою яких висуваються сходинки з довжиною 31 см (тільки для високого табурета);

А складаний стільчик для риболовлі ви зможете зробити самостійно, прочитавши цю статтю.

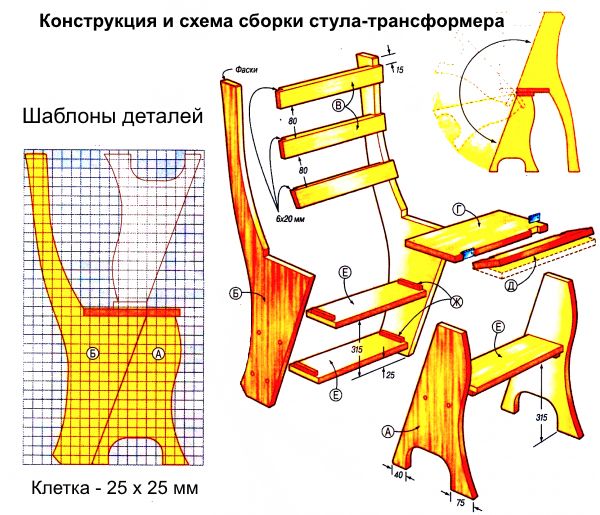

Стілець-трансформер

Насамперед слід накреслити лекала для заготівок. За ним підготуйте наступні деталі:

2 передні боковини (2 х 27 х 40 см) – А;
2 задні боковини (2 х 32,5 х 85 см) – Б;
3 планки спинки (2 х 5 х 40 см) – У;
Сидіння заднє (2 х 16,5 х 40 см) – Г;
Сидіння переднє (2 х 9 х 40 см) – Д;
3 ступені (2 х 12 х 36 см) – Е;
6 планок (2 х 2 х 9,5 см) – Ж.

Етапи робіт:

Деталі майбутнього стільця-драбини необхідно ретельно відшліфувати. Гострі торці обробити за допомогою фрезера.

Спинку стільця можна зробити з планок або цільну. До боковин вона кріпиться саморізами.

Ступені та сидіння з’єднуються з боковинами за допомогою пазів. Пази вибирають стамескою врубкой вполдерева. При складанні місця з’єднання змащують клеєм і підсилюють шурупами, які вкручують в заздалегідь просвердлені направляючі отвори.

Дві частини конструкції з’єднуються рояльної петлею відповідної довжини.

Зверніть увагу! Стілець вийде більш декоративним, якщо спинку і сидіння зробити з деревини іншого, контрастного кольору.

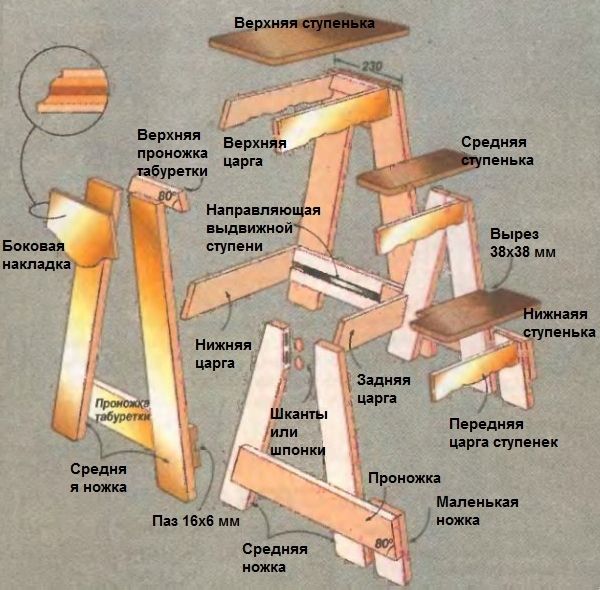

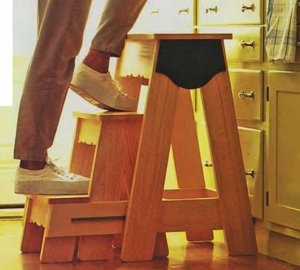

Високий табурет-стрем’янка

Щоб зробити високий табурет-драбину, потрібні окремі заготовки для стільця і ступенів.

Конструкція стільчика складається з наступних елементів:

4 великих ніжки (1,9 х 10 х 72,5 см);
2 поперечини для нижньої частини
(1,9 х 10 х 42 см);
2 поперечини для верхньої частини
(1,9 х 3,8 х 18 см);
Царги: 2 верхні (1,9 х 12,5 х 34,5 см), нижня (1,9 х 10,5 х 34,5 см);
2 накладки з фанери, розташовані з боків (30,5 х 17 х 25 см);
Верхня сходинка (1,9 х 27 х 44,5 см).

Для сходинок підготуйте заготовки з такими параметрами:

4 середні ніжки (1,9 х 10 х 47 см);
2 перекладини (1,9 х 10 х 40 см);
2 маленькі ніжки (1,9 х 10 х 21,5 см);
3 передні царги (1,9 х 9 х 22 см);
1 задня царга (1,9 х 10,5 х 30 см);
2 сходинки (1,9 х 18 х 29,8 см).

Етапи робіт:

Для високого табурета-драбини необхідно правильно випиляти і підготувати всі деталі, кожну заготовку ретельно відшліфувати до ідеальної гладкості.

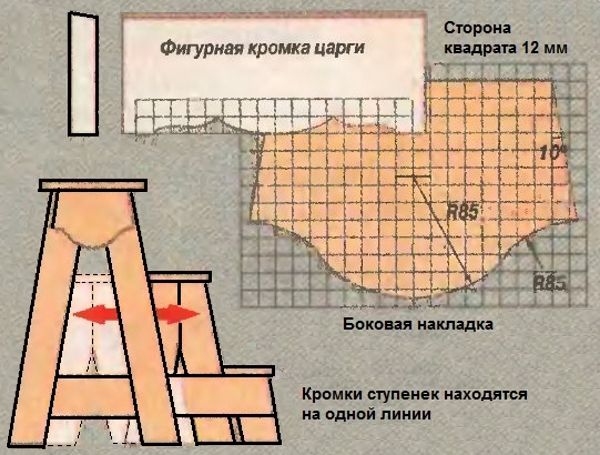

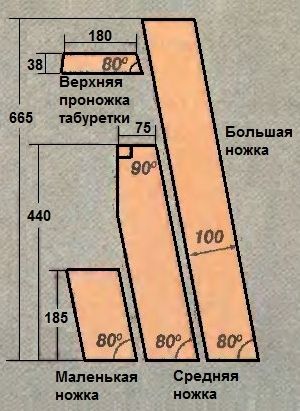

Щоб стілець був стійким, ніжки повинні розташовуватися паралельно під 10-градусним нахилом. Простежте за тим, щоб торці перекладин і фанерної накладки розходилися.

Якщо в якості кріпильних елементів для середніх ніжок обрані шпонки, зробіть для них пази (шканти вставляються в отвори).

Торці царг слід зрізати під кутом 80°.

При випилюванні нижньої ступені зробіть два вирізи 3,8 на 3,8 см, щоб вона правильно поєднувалася з ніжками найменшого розміру.

Великі ніжки і верхні поперечини з’єднуються шурупами, те ж саме проробляється з царгами і верхньою сходинкою.

Середні ніжки збираються шкантами, прикріплюються поперечини. Всі разом ці деталі кріпляться задніми і передніми царгами.

Використовуйте шурупи, щоб з’єднати маленькі ніжки і поперечини, приєднайте передню царгу, сходинки.

Встановіть табурет і щаблі так, як вони будуть стояти в готовому вигляді, прикрутіть напрямну. Якщо недоліків в конструкції немає, розберіть конструкцію у зворотному порядку і з’єднайте всі деталі заново, використовуючи клей. Струбцини застосовуються для щільного стиснення заготовок.

Важливо! Рекомендується при першій збірці стільця не склеювати деталі – це допоможе визначити наявність недоліків в конструкції і виправити їх.

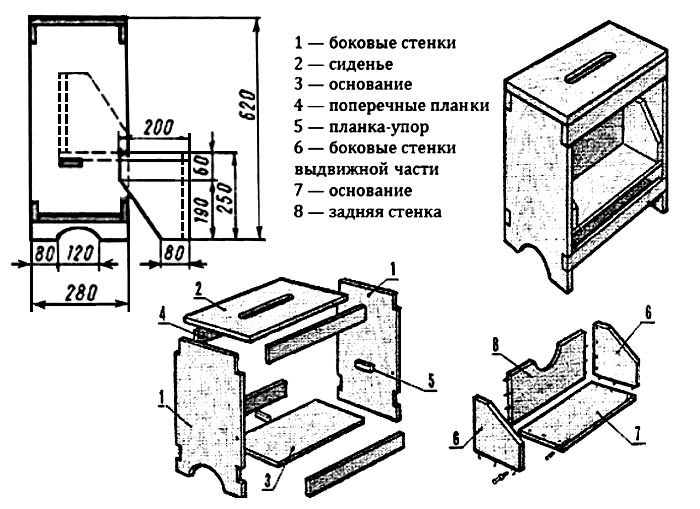

Стілець-драбинка

Для даної моделі трансформера необхідно підготувати деталі з наступними параметрами:

Сидіння (28 х 36 см);
Стінки, розташовані з боків (28 х 62 см);
2 підстави (28 х 32 см, 20 х 28 см);
4 поперечні планки (2,5 х 6 х 36 см);
2 опорні планки (2 х 2,5 х 6 см);
Стінки з боків модуля (20 х 23 см);
Задня стінка (23 х 24 см);

Етапи робіт:

В першу чергу створюється креслення стільця-драбинки, а по ньому лекала всіх деталей, які в подальшому прикладаються до дерев’яних заготовок для випилювання елементів майбутнього трансформера.

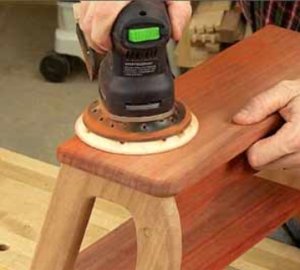

Кожна деталь піддається ретельній шліфовці, позбавляється гострих країв і кутів.

Як тільки всі деталі готові, можна приступати до складання. Бічні частини табурета скріплюються попарно, поперечини кріпляться саморізами.

З’єднання табурета і ступенів виконується за допомогою рояльної петлі.

Порада: Позбувшись від загострених граней і куточків, ви значно продовжите термін експлуатації стільця-драбини – гострі кінці можуть відламуватися при істотних навантаженнях.

Табурет-драбина зі спіральним модулем

Для створення цієї моделі багатофункціонального стільчика зробіть дерев’яні заготовки:

3 ніжки (діаметр – 3,8 см, довжина – 57,1 см);
3 ніжки (діаметр – 3,8 см, довжина – 36,8 см);
3 ніжки (діаметр – 3,8 см, довжина – 16,5 см);
1 ступінчаста ніжка, звужена догори (7,6 х 16,5 см; 5,7 х 20,3 см; 3,8 х 20,3 см);
Сидіння та підстава (30 х 58 см);
Верхня сходинка (24 х 52 см);
Нижня сходинка (17,5 х 45 см).

Етапи робіт:

Внутрішні куточки сходинок, крім верхнього, закруглюються. В протилежних кутах проробляються отвори, призначені для ступінчастою ніжки. Діаметр отворів повинен відповідати діаметру ніжки.

Перший раз конструкція збирається, щоб можна було переконатися у відсутності недоліків. На цьому етапі зробіть розмітку підстави для вирізання зайвих ділянок.

Якщо всі деталі вирізані і з’єднані правильно, можна розібрати конструкцію і обробити кожен елемент наждачним папером.

Тепер можна повністю зібрати стілець, використовуючи саморізи, і попередньо обробивши місця з’єднань клеєм.

А як самому зробити зручний і красивий стільчик для годування малюка, ви можете дізнатися тут.

Обробка виробу

До будь-якої моделі стільця-драбини підійде традиційна обробка дерев’яного виробу. Щоб захистити дерево від вологи і гниття, треба обробити всі деталі антисептиком.

Після складання конструкції необхідно провести завершальну процедуру шліфування. Далі поверхню стільця покривається ґрунтувальною сумішшю.

Після повного висихання ґрунтовки можна покрити предмет меблів відтіночним лаком або фарбою. Якщо віддаєте вибір на користь фарби, то можна закріпити покриття прозорим лаком.

Оскільки багатофункціональний стілець буде достатньо часто використовуватися, цієї обробки буде достатньо. Щоб конструкція гармонійно поєднувалася з інтер’єром приміщення, виберіть відповідний тон лакофарбового матеріалу.
