Деякі автомобілісти вважають гараж другим домом. Для комфорту важлива електропроводка в гаражі своїми руками зробити її нескладно. Розповімо, як провести проводку і сигналізацію і зробити всю необхідну обстановку: стелаж, полиці, верстак і ручний прес.
Зміст
1 Як зробити саморобний прес?
Прес для гаража збирається з підручних матеріалів. Ніяких складних деталей не потрібно, роблять його практично з залишків металобрухту. Нам знадобиться:
- Два відрізки швелера довжиною 80 см кожен, з розмірами полиць 50х30 див.
- Шматок профільної труби діаметром 40 або 60 мм, довжиною 2,5 метра.
- Залізна пластина товщиною 8 мм, розміри 250х250 див.
- Два куточка, один з яких довжиною 300 мм, перетином 50х50 мм, другий – довжиною 250 мм, перерізом 25х25 мм
- Гідравлічний домкрат – основний механізм преса.
- Дві пружини і болти різного діаметру для кріплення. Вони підбираються за місцем.
Основою, на якій розташовується прес, може служити будь-яка площина, головне, щоб вона була міцною і твердою. Зазвичай прес встановлюють на верстак.
Саморобний прес на верстаку
Спочатку робимо бічні стійки, на яких тримається увесь механізм. Для цього беремо два відрізка швелера. З нижньої частини, для упору на кожен, буквою Т кріпляться куточки. У них відразу можна зробити і місця кріплення для подальшої установки на підставі, просвердливши в чотирьох місцях отвори з кожного краю. Потім за таким же принципом у верхній частині швелера кріпиться куточок, а на нього притискна частину преса – металева пластина.
Тепер знизу на опорних швеллерах потрібно зробити кріплення для пружин, повертають механізм преса тому. Для цього два отвори просвердлюються і зсередини вкручується болт. Потім за таким же принципом готуються два верхніх кріплення з нижньої сторони притискного листа.
Тепер залишилося зробити підставку під імпровізований прес. Для цього відрізають дві профільних труби, довжина яких трохи довше бічних опор з швелера. З’єднують їх таким чином, щоб вони щільно охоплювали вертикальні стійки преса, але не затискали їх. Під них встановлюється домкрат, і за місцем просвердлюються отвори для його кріплення.

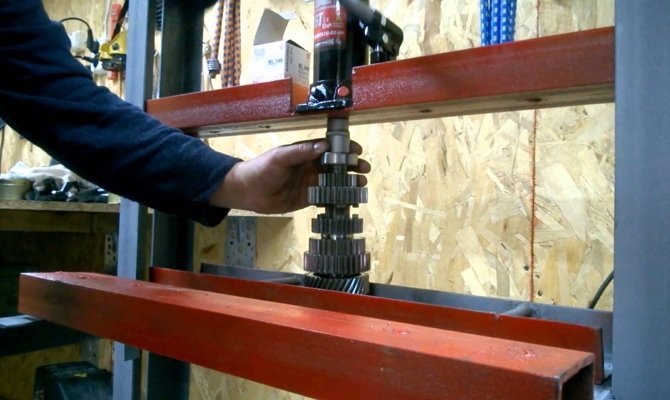

Імпровізований прес на підставці
Саморобний прес готовий. Для плавності ходіння бічній швелер змащують солідолом або маслом. Коли виникає необхідність в його використанні, механізм встановлюють на підготовлені кріплення і стягують станину болтами.
2 Збираємо сучасну сигналізацію в гараж
Спорудити своїми руками сигналізацію в гаражі просто, ніяких крутих “девайсів” для цього не потрібно. Все, що необхідно – старий кнопковий телефон, герметизований контакт, пружинний вимикач, а краще переривник і дроти.

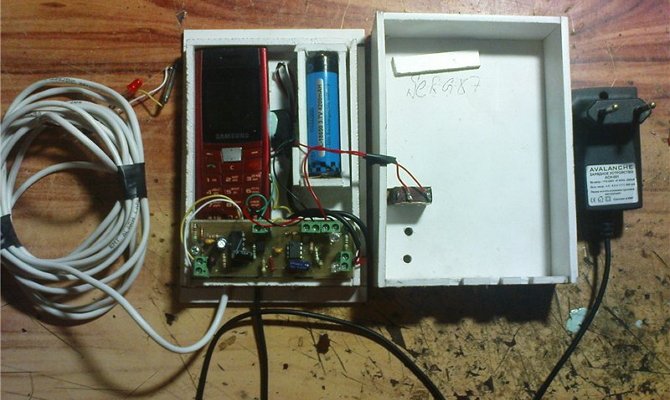

Сигналізація з телефону для гаража своїми руками
Сигналізація збирається наступним чином:

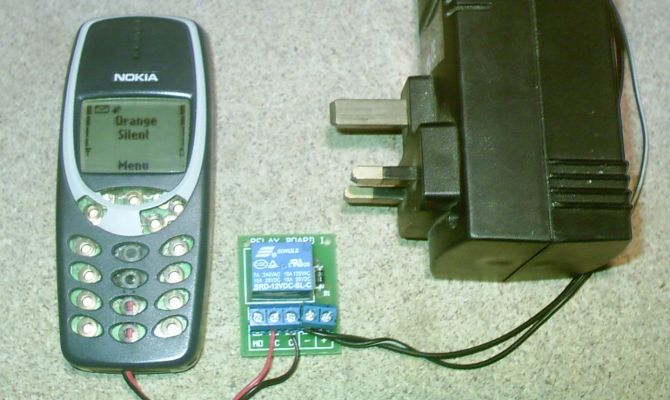

Збірка саморобної сигналізації для гаража з телефону
Виготовляючи подібні саморобки, враховуйте, що кнопка-переривник буде грати основну роль. Необхідно встановити її на край гаражних воріт між їх відкриваються і закриваються частиною. У той же час вона повинна розташовуватися так, щоб на неї не потрапляла дощова волога і сніг. А телефон потрібно сховати в недоступному місці, наприклад, в дальньому кутку сооруженноного вами стелажа. Для цього до контактів необхідно заздалегідь припаяти довгі проводи. При закриванні гаража кнопка переривника затискається стулкою гаражних воріт, і в цей час сигналізація знаходиться в режимі очікування. При зломі воріт або їх відкритті контакт розмикається і сигнал ланцюга подається на телефон, який зробить дозвон на внесений номер.
Пам’ятайте, що такі вправи, як гаражна сигналізація, потребують певної таємниці. Не варто розповідати всім і вся який ви умілець.
3 Полиці для інструменту
Облаштування гаража просто неможливо без таких споруд, як стелажі з полицями. На них можна скласти всю дрібниця, запасні частини, інструмент і прилаштувати саморобний прес в розібраному вигляді. Щоб такі саморобки вписувалися в простір гаража, спочатку визначте місце для їх установки. Зазвичай їх конструюють з одного боку стіни або в кінці приміщення. Розрахувати Ширину потрібно так, щоб автомобіль був вільний доступ і відкриті дверці не зачіпали за стійки.
Для влаштування стелажів потрібно:
- брусок перетином 50х50 мм,
- листи ДСП або ОСП для спорудження полиць,
- залізні куточки і цвяхи.
Основа стелажа повинна бути міцною, тому що на полиці тисне немаленький вага розкладених інструментів. Проведіть заздалегідь всі підрахунки і тільки після приступайте до роботи.
Основа саморобного стелажа для інструменту
Першим кріплять брусок на стелі. Для цього потрібні саморізи з пластиковими пробками. За попередньо розміченій лінії перфоратором просвердлюють отвори з кроком 20-30 див. В них встановлюються пробки і брусок кріпиться до них саморізами. Потім схилом визначається місце монтажу нижнього бруска. І верхній, і нижній брусок повинні розташовуватися на одній горизонтальній лінії, щоб стелажі були рівними і міцними.
Тепер потрібно встановити вертикальні стійки. Для кращої стійкості стелажа з полицями кріпити їх треба через кожні 40-50 див. Фіксуються вони цвяхами, що забиваються за методом “косий забій” або за допомогою залізних куточків. Вимірюємо відстань від верхнього до нижнього бруска і відповідно до розміру готуємо вертикальні елементи каркаса стелажа.
Тепер потрібно встановити горизонтальні перемички для обпирання полиць, але спочатку потрібно намітити місця їх кріплення. Для цього знадобиться рулетка. Від підлоги відзначаємо відстань до установки першого ряду полиць на стелажі на кожному вертикально встановленому бруску. Потім відміряємо відстань між кожною стійкою. За цими розмірами відрізаємо бруски. Тепер їх потрібно закріпити. Вставляємо один між стійками і закріплюємо саморізами з торця, по два з кожної сторони. Таким чином встановлюємо всі елементи каркасу. Потім від встановлених брусків рулеткою розмічається другий ряд полиць на стелажі. Їх монтаж здійснюється таким же чином.
Установка елементів каркаса саморобного стелажа
Буде краще перед установкою заздалегідь розрахувати кількість полиць на стелажах і складання каркаса проводити за складеним кресленням, чи схемою.
Зібравши зовнішній каркас, залишається закріпити бруски на стіні для установки полиць. На стіні, на рівні кожного ряду поперечних балок на каркасі, відзначається лінія. Потім будівельним рівнем перевіряється горизонтальність і по розмітці кріпиться брус по всій довжині споруди.
Залишилося зробити полиці для стелажу і встановити їх. Відміряємо відстань від стіни до краю каркаса і від однієї вертикальної стійки до іншого. За отриманими розмірами распиливаем лист ДСП, встановлюємо на місце і для надійності зверху фіксуємо саморізами. Аналогічним чином робимо все полиці.

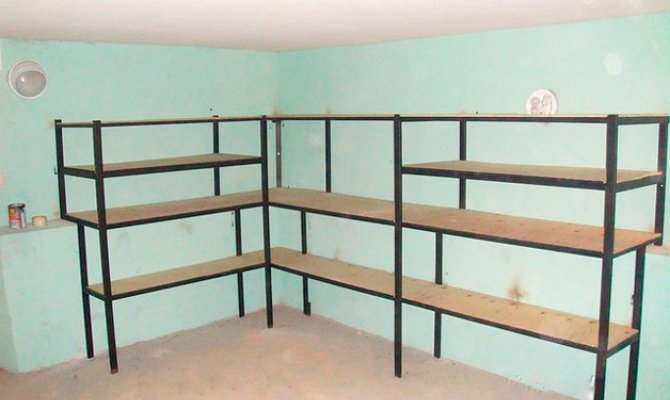

Установка полиць саморобного стелажа для гаража
На стелажах дверки зазвичай не роблять, можна повісити темну тканинну штору по всій довжині. Ось і все, місце для зберігання потрібних речей готово. Залишилося змоделювати саморобний верстат і домашня майстерня в гаражі буде укомплектована.
4 Робимо робоче місце
Саморобки в гаражі неможливо зробити, не маючи в своєму розпорядженні верстата. Спочатку з куточків або профільної труби збирається його опора. З’єднати ці деталі краще зварюванням. Але якщо немає можливості, то допускається болтове кріплення. Але для цього доведеться додатково розмічати місця з’єднання свердлити отвори. Зручна висота готового верстата – 90 см від підлоги. Так за верстатом буде зручніше проводити роботи. Але кому-то краще ремонтувати сидячи, в такому випадку висота верстака буде інший. Розміри і габарити для кожного гаража свої. І з ними краще визначитися перед складанням.
Зібравши основу, переходимо до виготовлення стільниці для верстака. Рекомендована товщина 7-7,5 див. Можна зробити з цільного листа багатошарової фанери товщиною до 100 мм. Якщо такої можливості немає, зробимо іншим чином. Склеим стільницю з декількох аркушів звичайної фанери. Стандартна товщина – 1 см і в цьому випадку досить буде 7 штук. Заздалегідь визначившись з розміром верстата (його верхній частині, де буде кріпитися стільниця), отпиливаем з неї фанеру. Для з’єднання можна використовувати клей ПВА, але краще Момент або БФ. Наносити його потрібно на кожен лист окремо і після витримки в 3-5 хвилин з’єднати всі листи.

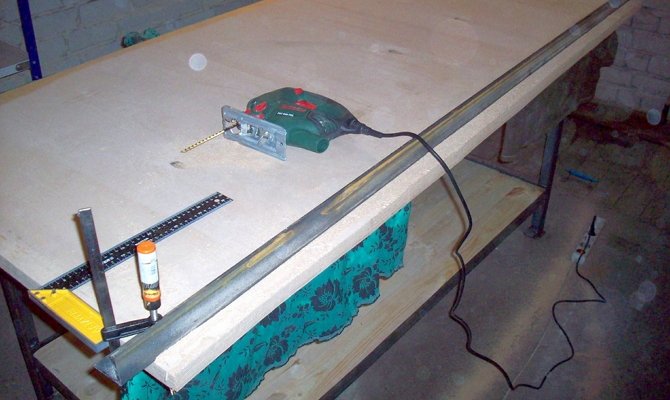

Виготовлення стільниці для верстата з фанери
Після цього склеєні аркуші необхідно укласти на рівне місце і придавити зверху важким вантажем, в такому стані все повинно залишатися протягом доби. Щоб не вирізати за розмірами кожен аркуш фанери, можна спочатку склеїти їх, а після вирізати стільницю для верстата з заготовленого матеріалу.
Тепер потрібно відрізати залізний лист для верхнього покриття робочої площини верстата, на якій і будуть проводитися всі роботи (потрібно метал товщиною 4-6 мм). Для точності краще покласти його на фанеру і обвести шилом чи цвяхом контур. Потім відріжте лист електролобзиком, оснащеним пилкою по металу. Кріпити стільницю потрібно болтами, заздалегідь просвердливши отвори в ній і на верстаті. Після складання верстата в його нижній частині можна зробити невеликі полички і шафки з дверцятами. Для цього підійде будь-яка фанера або відрізки від ДСП, що залишилися після виготовлення стелажів.

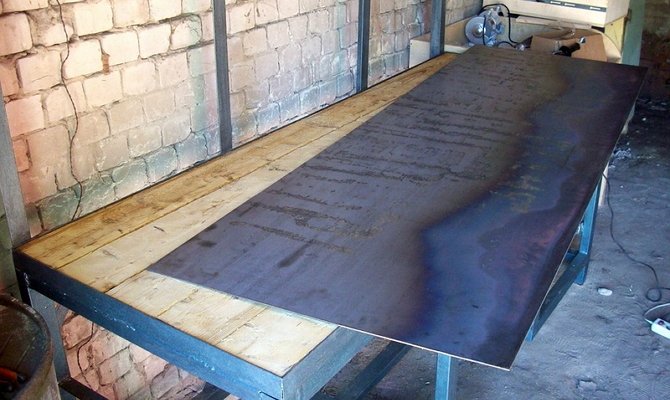

Залізний лист для верхнього покриття робочої площині верстата
Різноманітні вправи істотно полегшують життя і робочий процес автолюбителя. Не треба шукати по закутках, де що лежить, всі деталі знаходяться на своєму місці. А нескладна за типом складання сигналізація надійно захистить гараж від взлому чи викрадення автомобіля.
