Передмова
Вибравши відразу прожектор з датчиком руху, не доведеться потім ламати голову як економити електроенергію, які пристрої керування роботою освітлювального приладу вибрати і як їх підключати до вже наявної електромережі. У конструкції такого “розумного” світильника вже все передбачено і приєднано, його треба тільки закріпити в потрібному місці і налаштувати.
Зміст
1 Призначення, види, будова і робота прожекторів з датчиком руху
Прожектор з датчиком руху виконує ті ж функції, що і аналогічні освітлювальні прилади без пристрою автоматичного керування. Він забезпечує яскраве освітлення обмеженого ділянки на території або у приміщенні променем, форма і кут розподілу світла якого визначаються конструкцією пристрою світильника. Датчик подає електроживлення на світильник при виявленні руху в зоні свого огляду. Прожектор залишається включеним від 5 секунд до 15 хвилин. Це час встановлюється на датчику. Якщо за цей інтервал знову буде виявлено рух, почнеться відлік спочатку.
Датчик руху може розташовуватися:
- у корпусі світильника;
- в окремому корпусі, який жорстко закріплений на прожекторі;
- в окремому корпусі, який можна встановити в будь-якому потрібному місці.
З якими типом лампи і потужності вибрати прожектор – питання особистих переваг і необхідності. Для побутових цілей – висвітлення власної ділянки або гаража – в основному пропонуються компактні пристрої зі світлодіодними, галогенними і енергозберігаючими джерелами світла потужністю від декількох до 500 Вт. Вони дозволять вирішити будь-яке завдання з освітлення прибудинкової території або всередині будівель і задовольнити індивідуальні запити кожного споживача. Також ці прожектори можна використовувати на громадських і промислових об’єктах, якщо необхідно висвітлювати невелику площу.

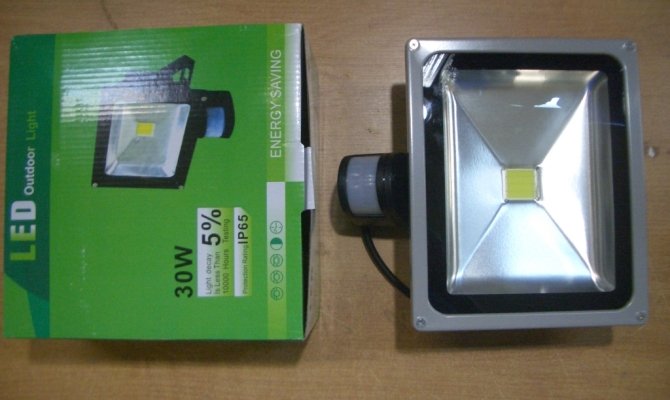

Прожектор з датчиком руху
Найбільш переважними і прогресивними практично за всіма характеристиками є світлодіодні пристрої. Одне з головних переваг – економічність. Світлодіодні прожектори в порівнянні з галогенними споживають на 85% менше електроенергії.
Для вуличного освітлення слід вибирати прожектор, який має клас захисту від пилу і вологи не нижче IP 44.
Купуючи пристрій, необхідно також звернути увагу на характеристики зони огляду його датчика: кут і дальність (радіус). Від них залежить ступінь охоплення обраної для освітлення території – тобто в яких місцях ділянки щодо своєї точки установки датчик буде виявляти рух і спрацьовувати, включаючи прожектор.
2 Монтаж і підключення “розумного” прожектора
До кожного прожектору повинна додаватися інструкція з описом як його підключити. Але навіть якщо її не виявилося, підготувати освітлювальний прилад до роботи буде досить просто. Всі електромонтажні роботи у вже наявної мережі слід проводити при відключеній електроенергії (вимкненому щитку).
Фіксуємо прожектор на обраному місці установки за допомогою кріпильних елементів на його корпусі або спеціального кронштейна, що поставляється в комплекті. Для підключення до електричної мережі використовуємо провід ПВС або ШВВП. Він повинен бути 3-жильний, якщо прожектор буде приєднуватися до заземлення. Якщо ні – досить 2-жильного. Перетин дроту має бути не менше 0,5 мм2 для світлодіодного освітлювального приладу. Для галогенового може знадобитися кабель більшого перерізу – це залежить від його потужності лампи.
Якщо поблизу прожектора є розетка з підвідними проводами відповідного перерізу, здатними витримати навантаження, то можна скористатися їй. Досить відміряти у кабелю потрібну довжину і приєднати до нього виделку або безпосередньо підключити його до контактів розетки. Але зазвичай провід доводиться тягнути до найближчої распредкоробки електромережі. Ідеальне рішення в будь-якому випадку – прокласти кабель до щитка будинку і під’єднати в ньому через автоматичний вимикач, розрахований на 6-10 А і установлений окремо спеціально для прожектора.

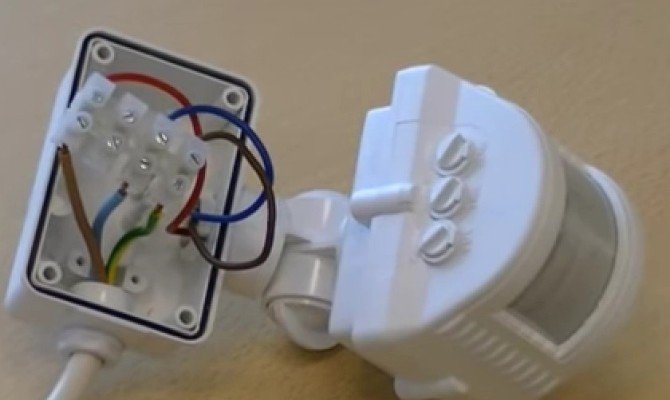

Підключення світильника
При протягуванні дроти по будівлям прокладаємо його в гофротрубе з внутрішнім діаметром 16-20 мм, яку кріпимо до стіни. Якщо треба завести кабель на велику відстань або до вуличного ліхтаря на стовпі, спосіб слід використовувати повітряний або підземний.
Саме просте підключення прожектора з датчиком руху, який вбудований або жорстко закріплений на корпусі освітлювального приладу. У цьому пристрої датчик і лампа вже приєднані один до одного. Треба лише відкрити кришку контактної коробки прожектора, завести всередину дріт через призначене для цього отвір і підключити його відповідно до колірної і буквеної маркуванням:
- чорний або синій до такого ж дроту та клемі зі значком 0 або N – нуль;
- червоний або коричневий до Ф або L – це фаза;
- жовто-зелений до клеми з 3-я рисками і паличкою зверху – це заземлення.

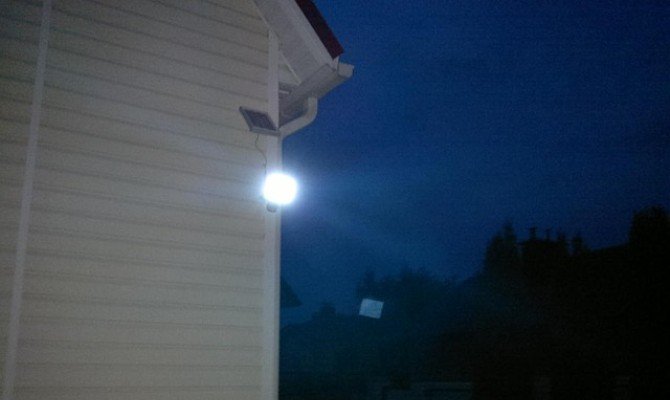

Установка освітлювального приладу
У деяких освітлювальних приладів відрізок кабелю вже приєднаний і виведений з корпусу прожектора. Коммутіруя його зі своїм проводом згідно колірної маркування, краще через окрему клемну коробку, закріплену поруч.
Якщо датчик встановлений окремо, то доведеться ще тягнути кабель між ним і прожектором, а також правильно підключити їх. У цьому випадку теж треба слідувати колірної маркування. Головне, не помилитися з підключенням датчика, інакше його можна спалити. Його коричневий провід (позначення клеми – L) підключаємо до фази, а червоний (контакт A) – до одного з висновків прожектора. Другий провідник світильника і синій датчика (клема N) під’єднуємо на нуль.
3 Настройка роботи датчика руху
Положення безпосередньо датчика руху в більшості моделей пристроїв, що спрацьовують на переміщення об’єктів, можна регулювати по вертикалі і горизонталі. Це дозволяє змінювати дальність виявлення руху, а головне, кут розвороту сектора огляду щодо нерухомого корпуса датчика. Тобто можна змінювати контрольований ділянку території. Завдяки цьому прожектор з вбудованим або жорстко закріпленим керуючим пристроєм можна встановити таким чином, щоб його промінь висвітлював потрібне місце, а сам він включався при переміщенні, відбувається під деяким кутом до нього.
Можливість такої регулювання треба з’ясувати ще при монтажі освітлювального приладу і відразу його максимально зорієнтувати в потрібному напрямку, виходячи з допустимої налаштування кута зони огляду датчика. Останній теж треба розгорнути в передбачувану бік виникнення руху.

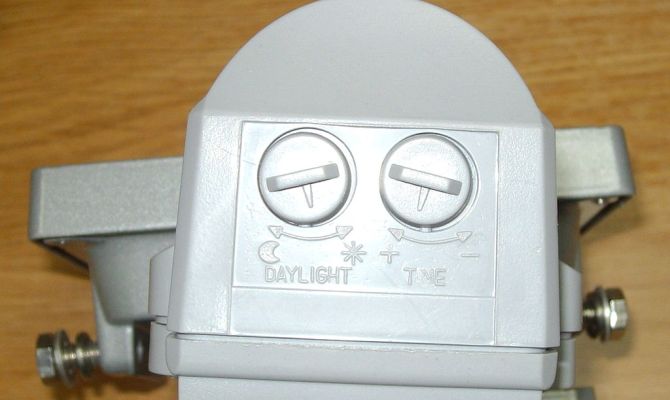

Регулювання роботи датчика
Подальша настройка роботи прожектора проводиться обертанням ручок регуляторів на корпусі датчика. Їх може бути 2 або 3. Це залежить від моделі датчика. Обов’язково будуть регулятори DayLight і Time.
DayLight (може бути інше позначення – Lux) – для встановлення рівня природного освітлення (на вулиці або в приміщенні), починаючи з якого датчик буде спрацьовувати при виявленні руху. Коли регулятор повернутий у крайнє ліве (до упору) положення, прожектор буде включатися тільки вночі або в абсолютно темному приміщенні. Якщо встановлений в крайнє праве – датчик спрацює незалежно від освітленості, навіть в самий світлий сонячний день. Можливість такої регулювання необхідна, наприклад, щоб не витрачати час на налаштування, коли прожектор з датчиком руху повинен включатися в приміщенні з поганим природним освітленням.
Time – для регулювання часу, на який буде включатися освітлення, якщо не відбудеться повторної фіксації руху. В залежності від моделі датчика діапазон становить від 5-30 секунд до 2-15 хвилин.
Третій регулятор, який є не на всіх керуючих пристроях – Sens. Їм налаштовують чутливість датчика руху. Від цього положення регулятора залежить на якій відстані в межах зони огляду і наскільки великого об’єкта буде зафіксовано переміщення. При встановленні високої чутливості прожектор може включатися навіть від хитних гілок. Так що при великій кількості помилкових спрацьовувань чутливість варто зменшити.
