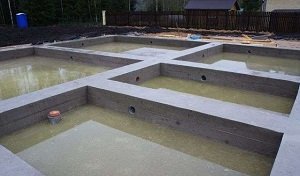

Стрічковий фундамент — основа будови, що представляє собою залізобетонну смугу з замкнутим контуром.

Він розподіляє вагу будівлі по всьому периметру, завдяки чому виключається просідання будівлі, і відбувається опірність выпучиванию грунту.

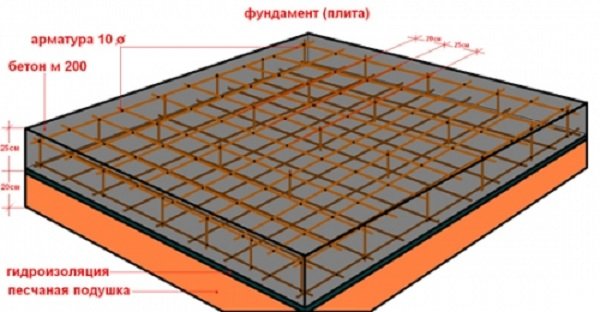

Цей вид фундаменту дуже популярний в будівництві, т. к. підходить для будь-яких будівель (в тому числі і під баню) витримує великі навантаження й при цьому у багато разів дешевше ніж плитний.

Крім того, цей тип підстави допускає можливість побудови цокольного поверху, наприклад, підвалу. За способом будівництва розрізняють монолітний і збірний стрічковий фундамент.

Збірний фундамент складається з залізобетонних блоків, скріплених між собою цементним розчином. Для зведення монолітного стрічкового фундаменту виробляють в’язку арматури, потім заливають каркас бетоном. Міцність такої підстави досить велика.

Зміст:

  • Пристрій монолітного стрічкового фундаменту
  • Розрахунок глибини закладення
  • Будівництво монолітного стрічкового фундаменту
  • Етап 1. Розмітка
  • Етап 2. Пристрій котловану і подушки
  • Етап 3. Гідроізоляція
  • Етап 4. Армування
  • Етап 5. Пристрій опалубки
  • Етап 6. Заливка монолітного фундаменту

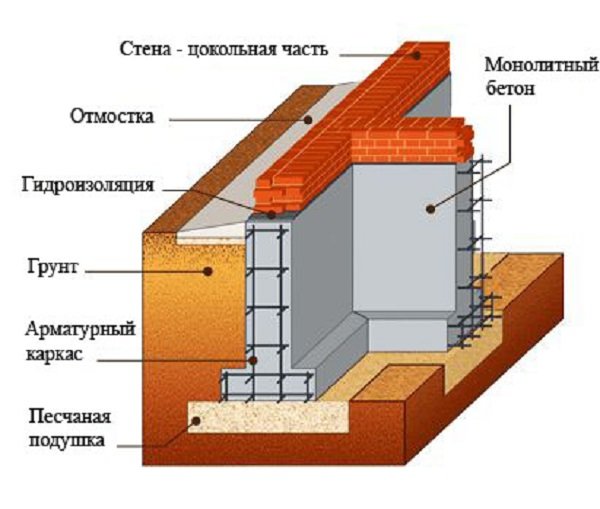

Пристрій монолітного стрічкового фундаменту

Основними складовими монолітного стрічкового фундаменту є бетон і арматура. Бетон відмінно витримує стискаючі навантаження, а арматура допомагає розподілити їх по всій площі фундаменту. Вона чинить опір навантажень на розтяг. Подібна конструкція утворює міцну основу, здатне протистояти різного роду деформацій.

Зверніть увагу! Багато фахівців називають кращим по міцності фундаментом під будинок — фундамент з газобетону (різновид бетону). Однак, найчастіше будинки зводяться саме на монолітному стрічковому фундаменті.

Від товщини стрічкового фундаменту залежить довговічність будівлі. Ширина стрічки повинна на 10 см перевищувати товщину стін майбутнього будинку. Буває, що для збільшення площі підошви роблять потовщення стрічки до низу. Тоді в розрізі фундамент буде виглядати як трапеція.

Спучування грунту і нерівномірність навантажень стін будівлі забезпечують чималі поздовжні навантаження на фундамент. Щоб протистояти їм, арматурні прути повинні бути ребристими. Це забезпечує краще зчеплення з бетоном. Особлива увага приділяється кутах, т. к. вони — найслабше місце у всій конструкції.

Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робіт



Розрахунок глибини закладення



Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робітКрім способу побудови, фундамент розрізняють і по мірі заглиблення: мелкозаглубленний фундамент і заглиблений.

Вибір глибини залежить від таких факторів:

  • Вага майбутньої споруди. Розраховуючи його, потрібно враховувати не тільки стіни, дах та перекриття, але і вага снігового покриву, вітрові навантаження;
  • Тип грунту. Щоб його визначити, вирийте кілька ям на ділянці. Грунт може відрізнятися в межах декількох метрів, тому однієї ями мало. А про те, щоб будувати фундамент як у сусіда з надією на те, що властивості грунту однакові, не може бути й мови;
  • Рівень промерзання грунту. Фундамент повинен знаходитись нижче лінії промерзання. Для кожного регіону вона має своє значення. Для південних областей — від 40 до 50 см, для північних — понад 50 см;
  • Як глибоко знаходяться грунтові води.

Всі ці дані Ви можете отримати самостійно за допомогою онлайн калькулятора розрахунку розмірів. Однак, вони будуть дуже приблизні, тому при будівництві варто зробити своєрідний запас міцності. А краще звернутися до фахівців за допомогою у визначенні глибини підстави. Адже заощадивши кошти і побудувавши недостатньо глибокий фундамент, можна згодом викинути купу грошей на ремонт будинку.



Будівництво монолітного стрічкового фундаменту

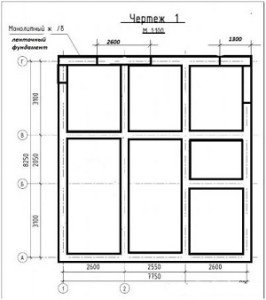

Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робітПеред початком робіт бажано зробити начерки майбутнього фундаменту на папері — креслення. Це Ви можете зробити і самі, якщо вже є дані про глибині і ширині підстави.

У розрізі вкажіть і товщину подушки під фундамент, діаметр арматури. Маючи під рукою докладний зразок майбутньої конструкції та її елементів, провести розрахунки і отримати більш точні дані буде простіше. Легше буде і згодом працювати.

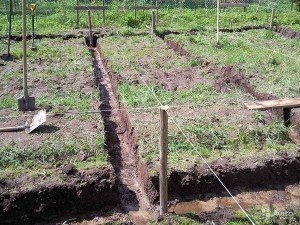

Етап 1. Розмітка

Починаємо будівельні роботи з розмітки. Для цього вам знадобиться кутомір, кілочки, шнур для розмітки і рівень.

Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робіт

  • Визначаємо кути майбутнього будови і перевіряємо за допомогою інструменту, чи рівні вони 90°;
  • Ставимо кілочки і натягуємо шнур по периметру;
  • Відступаємо всередину відстань, рівну ширині стрічки фундаменту і проводимо внутрішню розмітку.
  •

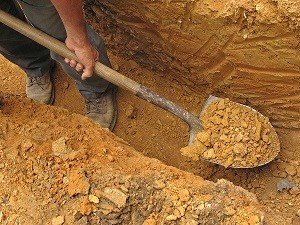

    Етап 2. Пристрій котловану і подушки

    Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робіт

  • Роєм траншею на глибину закладення фундаменту. Для мелкозаглубленного досить 40 см;
  • Перевіряємо горизонтальність виритого котловану. Перепади понад 2 см краще усунути;
  • Утрамбуйте дно. Для цього можна використовувати віброплиту або звичайна колода. Для зручності прилаштуйте ручки і своєрідну підошву з металевої пластини. Перед цим полийте водою;
  • Лопатою або іншим відповідним інструментом ущільніть стінки траншеї, щоб грунт не обсипався;
  • Засипаємо на дно котловану пісок. Утрамбовуємо його, попередньо намочивши. Пісок рівномірно розподіляє навантаження будівлі на грунт. 15 смоптимальна товщина шару.
  • Зверніть увагу! Якщо ви плануєте рити траншею за допомогою техніки, 15-20 см краще докопати самим, щоб не пошкодити нижній шар ґрунту.

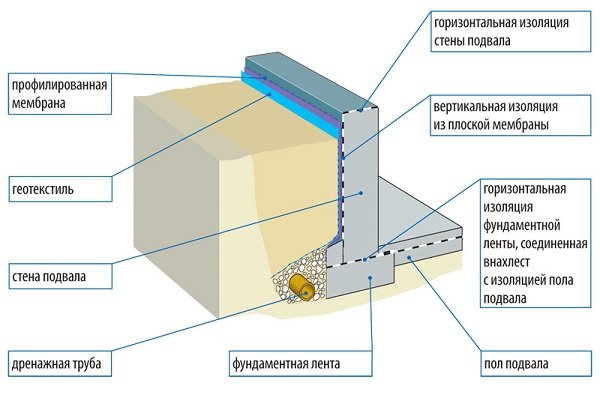

    Етап 3. Гідроізоляція

    Це важливий момент у будівництві фундаменту. Без захисту від вологи, бетон швидко прийде в непридатність. Гідроізоляцію можна виробляти руберойдом. Його укладають на піщану подушку у кілька шарів внапуск.

    Є ще один спосіб гідроізоляції — додавання пенетрон (спеціальний гідроізоляційний матеріал для фундаменту) або подібних складів у бетон. Таким чином ви захистите весь фундамент, в т. ч. і стінки від впливу вологи. Це дорожче ніж руберойд, але набагато ефективніше.

    Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робіт

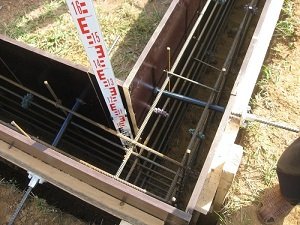

    Етап 4. Армування

    Є два способи в’язки арматури: за допомогою в’язального дроту і з допомогою зварювання. Для зведення монолітного фундаменту, краще скріплювати прути за допомогою в’язального дроту.

    Зверніть увагу! Висота арматурного каркаса повинна бути на 10 см менше висоти майбутнього фундаменту.

  • Нарізаємо прутки потрібної довжини;
  • Біля траншеї викладаємо поздовжні прутки. Відстань між ними трохи менше, ніж довжина поперечних прутів;
  • Кріпимо одним із зазначених способів поперечні прутки до подовжнім. Між поперечинами відступайте не більше метра, а від краю поздовжніх прутів поперечки повинні відстояти на 40 см. Таким же способом збираємо верхню частину каркаса. Після чого з’єднуємо їх з допомогою вертикальних прутів;
  • Опускаємо арматуру в траншею.
  • Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робіт


    Можливо, Вас зацікавить стаття про вимощення з щебеню навколо будинку. Подробиці тут.

    А в цій статті — інструкція як відремонтувати вимощення своїми руками.

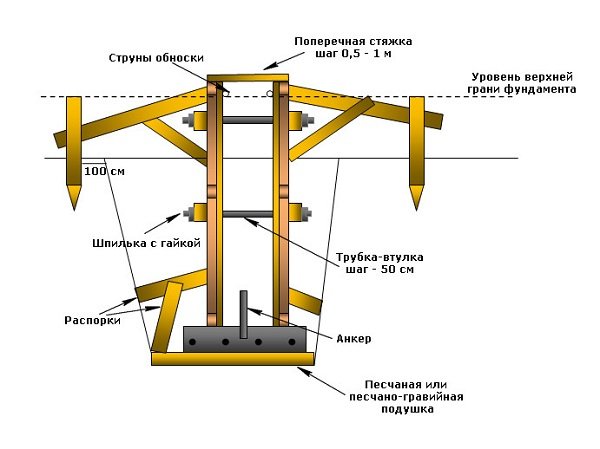

    Етап 5. Пристрій опалубки

  • В траншеї вздовж стінок встановлюємо кілочки (краще всього бруски 40×40 мм). Відстань між ними не повинна перевищувати 0,5 м;
  • З допомогою шнура перевіряємо рівно встановлені кілочки;
  • З дощок збиваємо щити. Щоб поверхня фундаменту була гладкою, стежте за тим, щоб з того боку, де буде контакт щита з бетоном, не стирчали цвяхи. Поверхня повинна бути максимально рівною;
  • Опалубка повинна бути вище фундаменту. Щоб знати рівень заливки бетону, потрібно зробити на щитах позначки, перевіривши їх горизонтальність за допомогою волосіні і рівня;
  • Внутрішню сторону опалубки покриваємо поліетиленом.
  • Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робіт

    Етап 6. Заливка монолітного фундаменту

    Монолітний стрічковий фундамент: пристрій, розрахунки, креслення, технологія проведення робітПроцес заливки монолітного фундаменту схожий з процесом заливки стрічкового фундаменту.

    У випадку з монолітним фундаментом є два варіанти проведення цих робіт: замішування бетону своїми силами і покупка готового заводського.

    Другий варіант краще, оскільки в цьому випадку заливка відбудеться в найкоротший термін. Це виключить появу холодних швів — коли заливають свіжий бетон на вже схопився шар цементу.

    Якщо замішуєте бетон самостійно, робіть його досить міцним — не менше М400.
    Починайте заливати бетон з кута. Краще, коли є можливість переміщення лотка, що подає. Під час бетонування необхідно простукувати по опалубці для того, щоб зміг вийти повітря. А за допомогою металевого прута утрамбовувати цемент.

    Важливо! Не забудьте залишити отвори у фундаменті під комунікацію. Просто у певних місцях, де плануєте провести водопровід, каналізацію і т. п., залиште відрізки труб, прикріпивши їх до арматури.

    Після завершення робіт, монолітний фундамент вимагає догляду. На ніч його краще накривати (на випадок дощу), а в суху погоду поливати, щоб бетон не пересох і не потріскався. Через місяць можна забирати опалубку.
