Передмова
Майстерня – ідеальне місце для реалізації власного творчого потенціалу та виконання робіт, пов’язаних з виготовленням, ремонтом чого-небудь “для душі”, а також спрямованих на благоустрій та поліпшення умов життя та відпочинку. Тільки тут можна розвернутися в повній мірі і створити саме ту робочу обстановку, яка влаштовує у всіх відносинах. З нашими рекомендаціями ви можете зробити своїми руками майстерню і оснастити її всіма необхідними інструментами і обладнанням.
Зміст
1 Чому краще заново побудувати, ніж адаптувати готові приміщення
Краще побудувати майстерню заново, причому як окрема споруда, а не прибудову до існуючих на ділянці будівель. Звичайно, можна виділити кут або приміщення в будинку. Але в цьому випадку можна розраховувати на комфорт проживаючих у ньому та відсутність з їх боку докорів за шум під час робіт в майстерні, мимоволі переносимо в житлові кімнати сміття. До того ж у будинку навряд чи знайдеться достатньо місця, щоб розмістити все необхідне: інструменти, верстат, верстати та інше. А працювати доведеться в досить обмежених умовах, коли ніякої мови не може бути не тільки про комфорт і зручність, але навіть про елементарні правила безпеки.
Хоча і вважається, що мінімальна достатня площа під майстерню 5-6,5 м2, що напевно можна забезпечити в будинку, цього недостатньо. Що таке 6 м2? Це комірчина або кут розміром 2×3 м. Таке простір згодиться хіба тільки під фотолабораторію або для радіоаматора.
Коли передбачається зробити слюсарну або столярну майстерню, то 6 м2 – це майже все одно, що нічого. Якщо навіть вдасться провести скільки-небудь корисне і серйозне обладнання в простір, що залишився після розміщення верстата і самого необхідного для будь-якої майстерні, то працювати буде практично неможливо із-за тісноти, у всякому разі з великими і довгими деталями. Знову ж таки, де зберігати в домашній майстерні готові вироби, заготовки, пиломатеріал?

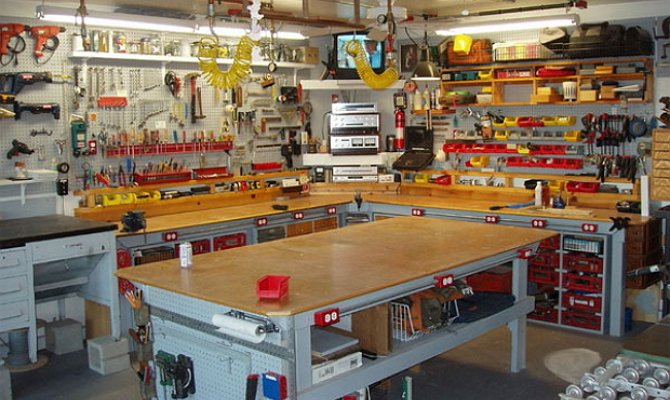

Столярна майстерня своїми руками
Гараж – теж не варіант. Доведеться кожен раз виганяти машину, щоб не пошкодити її під час робіт. Взимку із-за цього в гаражної майстерні буде важкувато і дуже енергозатратне підтримувати комфортну для роботи температуру. Крім того, доведеться пожертвувати частиною простору під автомобільні запчастини, інструмент.
Переобладнати відповідний за розмірами сарай під майстерню – варіант, але сумнівний. Для майстерні потрібні нормальні вікна та двері, утеплення, опалення, світло, вентиляція і бажано вода. Цього, напевно, в сараї немає і доведеться робити. Сам він може бути розміщений у невдалому для майстерні місці. В сараї може знадобитися перепланування або створення окремих приміщень, якщо їх немає. Це як раз той випадок, про який кажуть – простіше зламати і заново побудувати.
Крім того, у майстерні повинен бути грунтовний фундамент, а саме – плитний. Особливо якщо в ній будуть встановлені підлогові верстати. І особливо якщо вони для слюсарної майстерні. Часто набувають списане і просто старе обладнання, в тому числі ще радянських часів. Воно важке, громіздке і створює при роботі пристойну вібрацію. У будь-якому випадку майстерня те місце, де навантаження на підлогу дуже висока. Неминучі падіння важких предметів, робота може супроводжуватися ударами чого-небудь (наприклад, молотка або кувалди) по чому-небудь (деталі чи заготівлі), що віддається в підлогу. Щодо останнього, буває, доводиться щось волочити. І навіть самий невеликий настільний верстат хоч трохи, але вібрує, тим самим вносячи свою лепту в процес руйнування основи приміщення.
Плитний фундамент ще може бути в гаражі, але в сараї навряд чи й малоймовірно, що в будинку. Якщо майстерню розміщувати на другому поверсі житлового будови, на горищі або в мансарді, то там теж не у всіх будівель досить міцний і міцний підлогу.
2 Як правильно вибрати місце під майстерню
Місце на ділянці для майстерні бажано підібрати на відкритому просторі, щоб на неї не падала тінь від дерев або інших будівель. За рахунок цього взимку можлива невелика економія на опаленні або просто буде тепліше працювати, так як в погожі дні сонце допоможе з обігрівом. А цілий рік у світлий час доби не знадобиться включати освітлювальні прилади чи можна буде використовувати їх мінімально, так як буде досить хороше природне освітлення, яке, до речі, краще для очей. Крім того, це дозволить заощадити на електроенергії.
Майстерню по можливості слід будувати подалі від будинку і споруд з домашніми тваринами, так як навіть якщо в ній не передбачається розміщувати занадто гучне обладнання, все одно практично будь-яка робота буде супроводжуватися далеко не самими приємними для будь-якого слуху звуками. Правда, чим далі від дому, тим, як правило, довша виходять підводиться комунікації (електрика, опалення та водопровід), а це додаткові витрати.

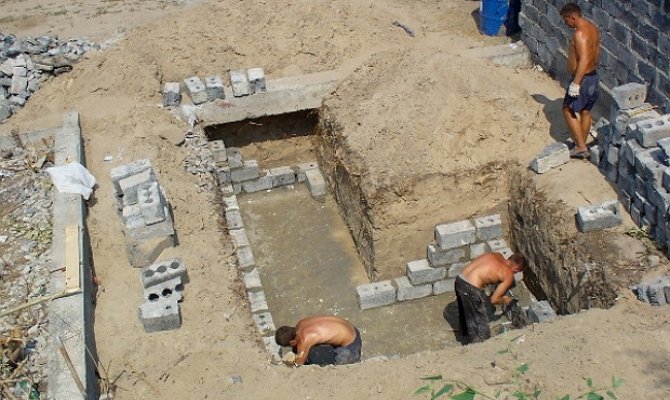

Місце під будівництво майстерні
Також рекомендується, щоб майстерня не була в низині. Там, як правило, накопичується дощова і від розталого снігу вода. Якщо навіть майстерню не буде підтоплювати, то й надмірна вологість стане серйозним випробуванням для самої будівлі, інструментів, верстатів і підведених комунікацій. Все це буде швидше приходити в непридатність. Не виключені навіть аварійні ситуації, наприклад, короткі замикання проводки або в обладнанні. Можна, звичайно, зробити захисні заходи проти підтоплень і вологості. Споруджуючи своїми руками майстерню, зробити фундамент більш високим і з гідроізоляцією, передбачити по можливості водовідведення від нього, подбати про посилення вологоізоляції всього споруди тощо. Однак все це потребує додаткових фінансових витрат, а також зусиль і часу на облаштування.
Бажано, щоб на обраному місці був зручний доступ до майстерні в будь-який час року. Щоб взимку її сильно не замітало, інакше доведеться докласти чимало зусиль на періодичну розчищення доріжки і підступу до вхідних дверей, а навесні – значно більший обсяг снігу відкидувати від стін для запобігання їх підтоплення. І, нарешті, якщо на ділянці є місця, які зовсім не підходять або малопридатні для вирощування будь-яких рослин, то рекомендується під майстерню вибрати одну з них.
3 Що обов’язково треба зробити перед розробкою проекту майстерні
Перш ніж приступати до розробки проекту, треба спочатку визначитися, які роботи передбачається виконувати в майстерні: тільки столярні або слюсарні, а може бути, ті і інші. Краще всього скласти повний список всіх видів робіт. Рекомендується також подумати про можливе поповнення цього переліку в перспективі. Може бути через місяць чи півроку з’явиться бажання зробити своїми руками такий виріб, при виготовленні якого потрібно виконати операцію, раніше не передбачену.
На підставі списку видів робіт складаємо вже 2 інших переліку необхідного для основного і допоміжного устаткування та оснащення майстерні. В них треба включити все, що повинно знаходитися усередині будівлі. Всякого роду інструмент (викрутки та кувалди до дрилі і болгарки), метизи, кріплення, допоміжну оснастку, дрібні і невеликі заготовки, готові вироби тощо, а також порошковий вогнегасник і аптечку групуємо у перший список, який може бути приблизним і не дуже докладним. Вирішуємо як все це добро будемо розміщувати і зберігати. В залежності від розмірів і частоти використання чи інше оснащення з цього списку можна помістити: шафи, стелажі та полиці, повісити на гаки, закріплені на стіні.
Другий перелік повинен включати:

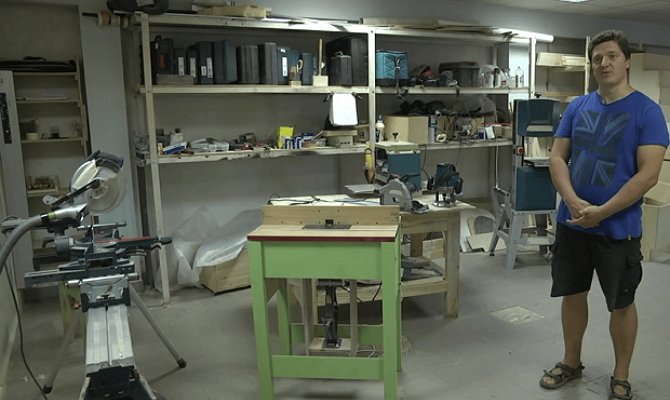

Обладнання в майстерні
Додаємо до цього списку утворилося додаткове оснащення майстерні: шафи і стелажі. Полиці і гаки можна не враховувати – для них на стіні завжди знайдеться підходяще місце.
Тепер треба вирішити, чи будуть використовуватися для роботи великогабаритні і довгі матеріали (наприклад, дошки, брус або куток, пруток і так далі), заготівлі і варто виділяти в майстерні під них місце. Рекомендується передбачити для них окремий стелаж або, хоча б для початку, окрему зону шириною 0,5–1 м і довжиною не менше 6 м. Інакше вони потім будуть мішатися під ногами під час роботи, або їх доведеться залишати на вулиці, якщо більше не знайдеться куди на час прилаштувати (сарай, наприклад). Під відкритим небом метал буде іржавіти, дерево спершу просочиться вологою, а потім рано чи пізно почне гнити.
Стелаж або місце для зберігання матеріалів і заготовок теж додаємо до другого списку обладнання та оснащення. Цей докладний перелік дозволить точно визначити розміри майстерні.
4 Всі нюанси проектування
Ось тепер можна переходити безпосередньо до самого проектування. Його результатом необов’язково повинен стати комплект виконаних за всіма правилами креслень, досить зробити своїми руками кілька ескізів без дотримання масштабу. Головне, щоб вони були як можна більш докладними. На ескізах треба намалювати всі елементи будівлі, включаючи невеликі і дрібні деталі. І, зрозуміло, на них повинні бути вказані всі розміри – зовнішні і внутрішні майстерні, а також її елементів. Кілька ескізів необхідні з тієї причини, що на одному і навіть двох неможливо у всіх проекціях і подробицях відобразити конструкції будівлі, та ще і її елементів.
Починаємо проектування з розрахунку площі, необхідної для розміщення обладнання і оснащення майстерні, перерахованого у другому списку (правила складання в попередній главі).
Простий, швидкий, але в той же час досить неточний спосіб обчислення полягає в множенні суми площ усіх розташованих у майстерні об’єктів на приблизний коефіцієнт 1,5–2. Вважається, що цей метод повинен забезпечити необхідне вільний простір для роботи і пересування між розставленими у вже побудованій майстерні обладнанням. Однак на ділі такий підхід може викликати безліч труднощів, особливо якщо розміщуваних об’єктів багато і у них сильно відрізняються або великі габарити. Швидше за все при розстановці устаткування доведеться неодноразово все переставляти заново, при цьому щось виносячи назад на вулицю, а потім знову затягуючи в майстерню. І не факт, що в результаті таких тривалих поневірянь все вийде ідеально – буде скрізь зручно переміщатися і працювати.

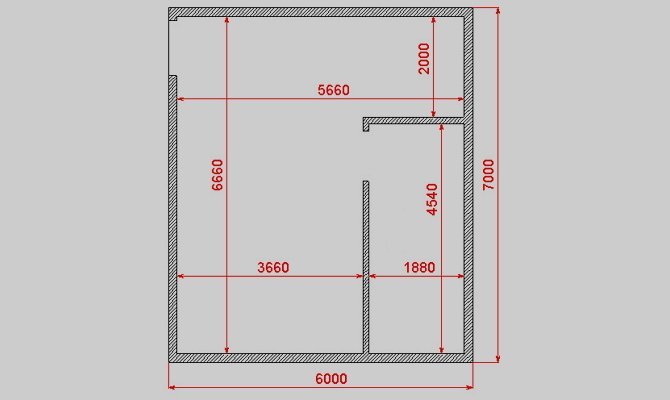

Розрахунок площі приміщення під майстерню
Щоб точно визначити не тільки площу, але і внутрішні розміри майстерні (довжину і ширину), необхідно зробити своїми руками схему розміщення всіх розміщуваних об’єктів. Її складання найкраще виконати за допомогою двох аркушів міліметрового паперу. З одного вирізаємо в масштабі 1:20 (або іншому, але щоб було кратне 10) прямокутники і квадрати габаритів списку об’єктів. Підписуємо їх у відповідності з тим, до якого обладнання або оснащення вони належать. На другому аркуші міліметрівки все це розкладаємо, намагаючись скомпонувати в межах прямокутного або квадратного периметра. Враховуємо простір і зазори між об’єктами, які потрібні для зручного і вільного виконання робіт, а також власного і переміщення інструментів, матеріалів та іншого.
Не забуваємо, що ця розстановка виконується в обраному для обладнання масштабі – треба періодично відстані на папері переводити в реальні, щоб не допустити помилку. Рекомендується наступний порядок проектування цим способом. Спочатку проводимо на папері 2 перпендикулярні лінії. Це будуть 2 стіни і кут майбутнього приміщення майстерні. Відзначаємо на одній з ліній вхідні двері. Вказуємо її ширину. Вона повинна бути не менше стандартної або дорівнювати ширині самого великого верстата (обладнання) або його найбільшою деталі, якщо його доведеться заносити по частинах в розібраному вигляді. Тепер щодо починаючи від наявних кута і двері розставляємо на папері всі оснащення майстерні. До кожного верстата і робочого місця повинен бути забезпечений безперешкодний доступ зі всіх сторін, які передбачені виконуються на них операціями. На завершення домальовували решта 2 стіни.
Вказуємо, де будуть знаходитися вікна. Їх краще розташувати в східних та/або східних стінах. І світла більше, і взимку тепліше. Потім, якщо схема розстановки складалася на міліметровому папері, заміряємо на ній всі розміри (включаючи відстані між обладнанням). Переводимо їх відповідно до обраного масштабу в реальні значення, які і вказуємо у відповідних місцях на схемі. Якщо схема складалася на звичайному папері, бажані розміри вказуємо в процесі її розробки.
5 Завершальний етап проектування та додаткові рекомендації
У майстерні рекомендується зробити 2 приміщення. Один – робочий, де буде стояти все обладнання і оснащення. Друге – невелике підсобне і ділила перше від вулиці. Наявність цього приміщення взимку запобіжить зниження температури під час відкривання вхідних дверей при вході і виході в самій майстерні і зробить її більш теплою. Це ж дозволить трохи економити на опаленні.
У підсобці слід розмістити вішалку для спецодягу, умивальник, один опалювальний прилад і може бути навіть шафки для заготовок, готових виробів, рідко використовуваних інструментів і ще чогось подібного. Не завадить тут також невеликий столик з усіма атрибутами для чаювання і тапчан, щоб не відволікатися від роботи надовго і не носити бруд у будинок, роблячи короткі перекуси або перекури.
Двері з вулиці в підсобку повинна знаходитися навпроти входу в саму майстерню. Інакше буде важко або неможливо занести довгі матеріали (дошки, пруток і так далі). Розміри підсобки визначаються складанням на папері схеми розміщення її обстановки. Обидві схеми – для підсобного приміщення і самої майстерні – робимо на одному аркуші.

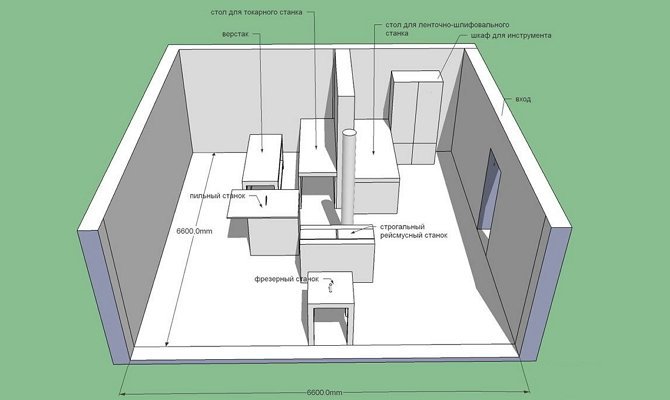

Схеми розміщення обстановки в майстерному приміщенні
Якщо стелаж або місце для зберігання довгомірних заготовок і матеріалів вирішено було розмістити всередині майстерні, то вони повинні розташовуватися напроти її вхідний дверей. Обладнання, призначене для розпилювання і розкрою, повинно розташовуватися тут же поблизу. Тобто поряд зі стелажем для матеріалів, щоб заготовки не треба було для первісної обробки переносити на інший кінець майстерні.
Після складання схеми розміщення обладнання в майстерні і визначення її площі робимо проект (ескізи) споруди. Для визначення зовнішніх розмірів до внутрішніх додаємо товщину передбачуваних стін. Висоту стель і тип покрівлі вибираємо за власним розсудом, щоб це було по кишені, зручно для роботи і можна було зробити своїми руками.
Майстерня повинна бути обладнана вентиляцією. Краще, якщо вона буде примусова (а не звичайна припливно-витяжна) і від кожного робочого місця, особливо якщо передбачаються роботи з деревом. Зробити її можна такою ж, як і вентиляцію для сараю. Промальовуємо всі елементи цього обладнання майстерні на ескізах і вказуємо його розміри і параметри.
На завершення показуємо на проекті розміщення приладів освітлення (загального і локального для кожного робочого місця), розведення електропроводки і заземлення. До кожного обладнання повинна бути підведена окрема розетка. Необхідно заземлювати всі верстати і розетки. Потім вказуємо на ескізах яким способом і з якою сторони в майстерню заводяться всі комунікації (електроенергія, опалення та водопровід).
6 Будівництво майстерні своїми руками
У обраному місці робимо розмітку по периметру майбутньої майстерні. Викопуємо котлован глибиною 60-80 см під плитний фундамент. Ставимо по його периметру опалубку. На дно засипаємо гравійно-піщану подушку. Трамбуем її, після чого товщина підсипання повинна становити не менше 15-20 см. Потім бажано зробити армування майбутнього фундаменту. Для цього використовуємо арматурні сітки або прути, перший ряд яких укладаємо на дно, а другий – кріпимо вище на 20-30 см до опалубки. Потім заливаємо бетон. Фундамент повинен вийти виступають над поверхнею грунту мінімум на 15-20 см.
Коли передбачається встановлення громіздких і/або важких верстатів, що вимагають жорсткої фіксації до підлоги, то під них слід у фундаменті відразу, поки ще не затвердів бетон, встановити у відповідних місцях згідно зі схемою розміщення обладнання шпильки з різьбленням або інший сталевий кріплення. Після повного затвердіння бетону ці верстати можна встановити і закріпити, якщо є побоювання, що занести в побудовану майстерню їх буде неможливо або проблематично. Потім до кінця будівництва це обладнання треба як слід накрити брезентом або поліетиленовою плівкою.
Якщо вирішено зробити майстерню дерев’яною, то найкраще, щоб вона була каркасної з брусів і дощок. Будова вийде теплим, а зводити та проводити подальші його обладнання та оздоблення буде досить просто. Але в цьому випадку в місцях установки стійок каркаса необхідно в бетон фундаменту відразу після його заливання вставити шпильки з різьбленням або арматурні прути. Після повного затвердіння бетону будуємо майстерню згідно з проектом так само, як і дерев’яний сарай з бруса і дощок. Якщо вирішено зробити своїми руками кам’яну майстерню (з блоків або цегли), то зводимо її, як і сарай з піноблоків.

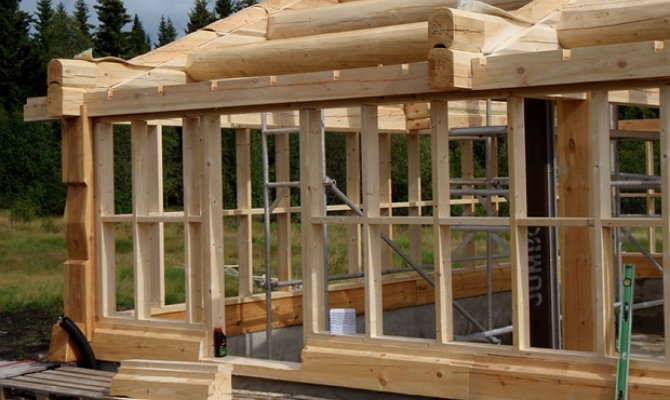

Каркасна майстерня з брусів і дощок
Потім облаштовуємо підлогу. Його можна зробити багатошаровим. Засипаємо на фундамент шар піску товщиною 3-5 див Потім укладаємо толь, а зверху – дощатий настил. Інший варіант – замість дощок використовувати бетон. Перед заливкою на толь укладаємо арматурну сітку, а після ретельно вирівнюємо поверхню підлоги. Такій основі не страшні падіння на неї важких предметів і вона надійно захистить фундамент від подібного руйнівного впливу, особливо в слюсарній майстерні. Правда, в останній бажано все-таки ще поверх підлоги укласти листи гуми або транспортерну стрічку. Вони захистять основу від масла та інших активних речовин.
Після цього, якщо майстерня дерев’яна, бажано всередині її провести вогнезахисну обробку всієї деревини спеціальними складами. Потім заводимо в майстерню комунікації і робимо їх внутрішню розводку. Всі кабелі і дроти вибираємо з перетином, відповідному струмового навантаження на них. У дерев’яній майстерні прокладаємо їх в металевих трубках або коробах, щоб захистити будівлю від займання в разі короткого замикання. При необхідності кріпимо всередині споруди на стіни, стеля та двері звукоізоляційні матеріали.
Потім заносимо в майстерню і розставляємо, монтуємо все обладнання і оснащення по своїх місцях. Що потрібно під’єднуємо, підключаємо. Потім вже проводимо заходи, що завершують облаштування майстерні.
