Передмова
Економія електроенергії дозволяє не тільки знизити витрати за її споживання, але і забезпечує більш дбайливе витрачання енергоресурсів (вугілля, нафти і так далі), а також сприяє зменшенню екологічно шкідливих викидів та охорони навколишнього природного середовища. Встановивши фотореле для вуличного освітлення, будь-який власник приватного будинку і ділянки не тільки зможе відчутно поповнити сімейний бюджет зекономленими на електриці засобами, але й значно підвищить комфортність використання світла.
Зміст
1 Призначення і принцип дії фотореле
Фотореле або, як його називають, світлове реле (светореле) призначене для встановлення в електроживлення лінії (ланцюга) освітлювальних приладів і автоматично включає або відключає їх залежно від рівня природного освітлення. Чутливість цих пристроїв може бути різною і визначається за допомогою регулятора. Можна домогтися того, що светореле буде включати вуличне освітлення навіть у похмуру погоду і ввечері з приходом перших сутінків, а відключати, коли вже досить світло. Або навпаки: світильники будуть запалюватися, якщо вже майже нічого не видно, а гаснути – ледь замерехтить світанок.

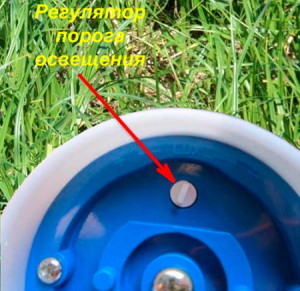

У різних фотореле для вуличного освітлення діапазон регулювання порога спрацьовування різний. Найчастіше зустрічаються пристрої з межами налаштувань 5-50 лк (люкс) і 2-100 лк. При освітленості 5 лк вже темно, але предмети при цьому ще досить добре помітні. Якщо дотримуватися суворої економії електроенергії, то краще брати светореле другого типу налаштувань і виставляти на них 2 лк, що відповідає глибоким сутінків, коли до настання повної темряви залишається близько 10 хвилин. В той же час регулятор нерідко залишають у середньому положенні. Він зазвичай розташований знизу пристрою і має 2 мітки: “–” і “+”. Підкручуючи регулятор в бік “–”, чутливість светореле знижують і воно буде спрацьовувати при більшому затемненні, і навпаки.
Принцип роботи светореле досить простий. Вбудований в корпус або встановлений окремо в потрібне місце виносної фотодатчик виробляє та надсилає на керуючу електронну плату пристрої електричні сигнали. Параметри останніх залежать від інтенсивності падаючого на датчик світла. Коли рівень сигналу досягає встановлених налаштувань порогу спрацьовування реле пристрою замикає ланцюг живлення вуличного освітлення. Як тільки змінився у зворотний бік сигнал від фотодатчика вийде за межі діапазону спрацьовування, світильники будуть знеструмлені. Більшість светореле налаштовані таким чином, щоб не відключатися помилково при короткочасному випадковому освітленні (світлом фар, наприклад).
2 Види та можливості сучасних фотореле
Звичайні прості пристрої оснащені тільки фотодатчиком і будуть включати і вимикати освітлення незалежно від поточного часу доби, а лише у відповідності з сезонною тривалістю світлового дня і встановленою налаштування порогу спрацьовування. Але є і більш складні, комбіновані светореле:
- З фотоелементом, поєднаним з датчиком руху – зустрічаються найчастіше. Забезпечують автоматичне включення освітлення тільки при виявленні руху. У світлий час доби фотодатчик блокує спрацьовування светореле.
- З вбудованим таймером – дає можливість встановлювати певний час включення освітлення. Його можна налаштувати так, що світильники будуть працювати тільки вночі або виключно в потрібний час, або в темний час доби, але в заданому проміжку часу.

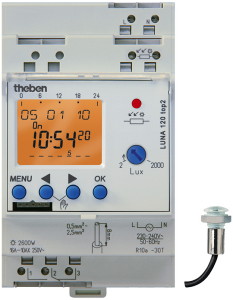

- З датчиком руху, поєднаним з фотоелементом, і вбудованим таймером – зустрічаються рідше всього. Оснащені електронним табло та забезпечують налаштування включення освітлення в різноманітних варіантах: тільки вночі; в певний час; при виявленні руху; в різних комбінаціях.
- З функцією програмування – у них можна задавати програму управління включення освітлення. Наприклад, для кожного часу року, щоб взимку світильники запалювалися раніше, але тільки до півночі, а влітку – пізніше, але світили довше.

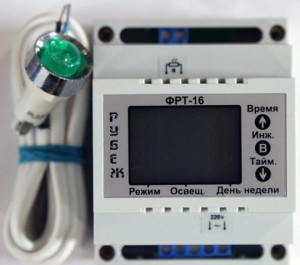

Фотореле може бути зовнішнього виконання (в герметичному корпусі) і внутрішнього. У першому випадку воно призначене для монтажу на вулиці, а в другому – для установки в електрощиті на DIN-рейку. Пристрій може бути з вбудованим в корпус або виносним датчиком. Перші розміщують тільки на вулиці, а другі, як правило, призначені тільки для внутрішньої установки. Якщо светореле не для зовнішньої експлуатації, то воно буде оснащений виносним датчиком, який слід встановити на вулиці і під’єднати до внутрішнього модуля керування двома проводами.
3 Як правильно встановити і підключити фотореле

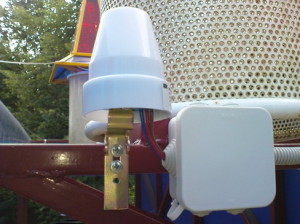

Встановити на вулиці светореле з вбудованим фотодатчиком досить просто і швидко. Для цього в його конструкції, як правило, передбачений спеціальний кронштейн з отворами під кріплення. З його допомогою пристрій фіксують на стіні або стовпі зі світильником. При цьому треба враховувати наступне:
Підключити пристрій до освітлювальної мережі теж нескладно. Перед цим слід ознайомитися з інструкцією до нього. На упаковці і корпусі светореле завжди є схема його підключення, а також максимально допустиме струмове навантаження (у більшості пристроїв 10 А). Її не можна перевищувати підключенням дуже потужних приладів або їх надмірно великої кількості. Перш ніж купувати светореле, необхідно підрахувати загальну передбачуване навантаження підключаються до нього світильників – розділити сумарну потужність останніх у ватах на напругу мережі (220 В). Придбати слід пристрій, що має 20 % запас.
Коли навантаження дуже велике, додатково використовується трифазний магнітний пускач потрібної потужності.
Його підключають в схему освітлювальної мережі замість фотореле, яке, у свою чергу, приєднуються не до світильників, а до обмотці пускача. Пристрій буде включати пускач, подаючи напругу 220 В на його котушку, яка при цьому замкне ланцюг електроживлення вуличного освітлення.

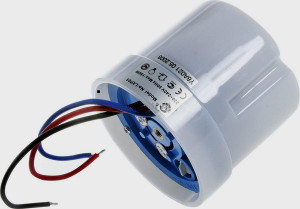

З корпусу светореле виходять 3 дроти, ізоляція яких відрізняється за кольором, що відповідає типу під’єднання до зовнішнього ланцюга:
- зелений або синій – нуль;
- чорний або коричневий – фаза живлення фотореле і комутована на світильник;
- червоний – фаза світильника.

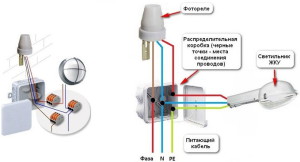

Виконувати підключення всіх проводів слід в розподільній коробці вуличного виконання, яку кріпимо на стіну поряд з фотореле. Провідники підведеного освітлювального кабелю з’єднуємо: нуль – з нулями пристрою і світильника, фазу – з фазою харчування светореле. Червоний провід пристрою з’єднуємо з фазою світильника.
