Огородничать можна не тільки в теплий сезон, коли у рослин природний вегетативний період, але і взимку. Для цього достатньо поставити великі парники, а також пару теплиць або більше, якщо дозволяє площа ділянки. Свіжі помідори і огірки, навіть цитрусові фрукти можуть з’являтися у вас на столі в самі сильні холоди. Якщо на городі тільки одна теплиця або максимум дві, навіть лінь не завадить доглядати за кількома грядками і підтримувати потрібний мікроклімат своїми руками. Але якщо побудовані десятки оранжерей, у яких ростуть різні культури, що вимагають особливих умов, які важко встежити за мікрокліматом, і в цьому випадку стане в нагоді автоматична вентиляція.

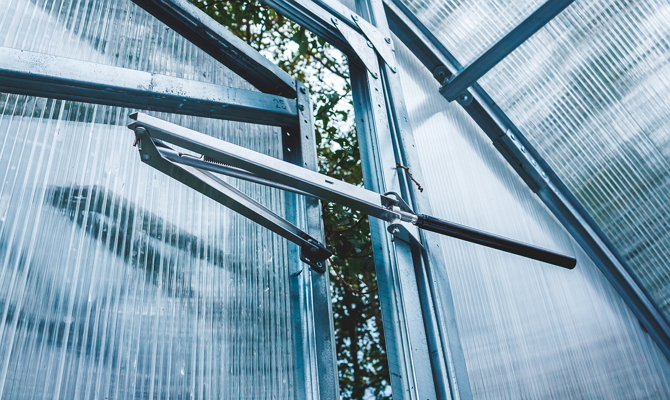

Фото автоматичної вентиляції теплиць
Як відомо, надмірно висока температура може сильно скоротити врожайність ваших рослин або зовсім погубити їх. Зокрема, квіти помідорів не перетворяться в зав’язі плодів вже при 32 градусах, якщо будуть перебувати занадто довго в таких умовах. Навесні такий температурний режим буде аномалією, а ось в замкнутому середовищі теплиці без її вентилювання термометр може показати і 45 градусів, згубні для більшості культур. Саме тому дуже важливо своєчасно провітрювати оранжереї, як влітку, так і взимку. В останньому випадку вентиляція повинна бути налаштована своїми руками так, щоб не допустити проникнення холодного повітря всередину.
2 Види автоматичних систем провітрювання
Якщо ви дійсно хочете поставити на ділянці кілька теплиць, заздалегідь визначте для себе, чи зможете регулярно обходити їх, заміряючи температуру і при необхідності відкриваючи кватирки. З однією або двома оранжереями ви впораєтеся, але при великій кількості можуть з вентиляцією своїми руками виникнути складності, особливо взимку, в сильний мороз. Тому перш, ніж зайнятися складанням зимової теплиці для вирощування овочів і фруктів, подумайте, яке автоматичне вентилювання вам найбільш доступно. Існують електричні системи, гідравлічні та біметалічні, а також більш примітивні, на зразок сполучених посудин.
На фото – будівництво зимової теплиці
Переваги електроніки незаперечні: спеціальні приводи відкриють кватирки швидко і безшумно, як тільки температура в теплиці досягне певного порогу. Цьому сприяють встановлені всередині і зовні термодатчики, які дадуть команду на тривале або короткочасне вентилювання, а також поставлять ширину щілини при відкритті стулок. Особливо це важливо взимку, коли увірвався всередину холод може в лічені хвилини погубити рослини. Однак якщо раптом в холоднечу пропаде подача струму до системи при відкритих кватирках, про урожай можна буде забути – в цьому основний недолік електричної автоматики. Щоб уникнути можна зробити її автономною, забезпечивши акумуляторами і підключивши до сонячних батарей.

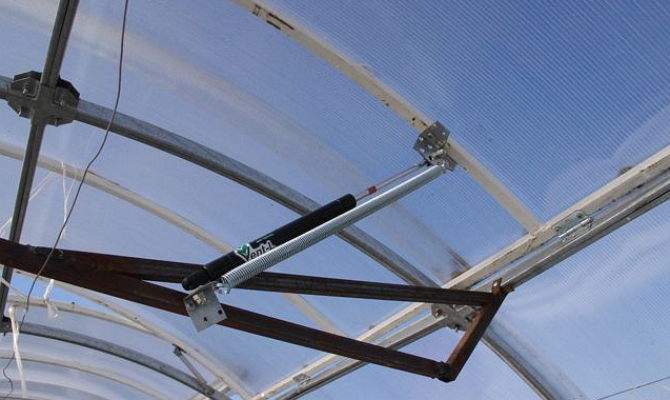

Фото гідравлічної вентиляції теплиці
Гідравлічна вентиляція працює відмінно, але, оскільки спрацьовує при зміні температури всередині теплиці досить повільно, не слід встановлювати її на бічні кватирки. Найкраще такий варіант підходить для невеликих стельових стулок, через які може вільно вийти нагріте повітря, але не потрапить всередину холодний. Те ж саме відноситься і до біметалічним конструкцій, дія яких заснована на розширенні металів при тих чи інших температурах. Зафіксована в двох точках смуга з двох накладених і склеплених пластин з різних металів, нагріваючись, злегка подовжується і згинається, штовхаючи кватирку, наприклад, через шарнірне з’єднання. Але це відбувається повільніше, ніж у гідравліки, і на бічній стулці незастосовне – поки вона закриється, замерзнуть рослини.
3 Як зробити автоматизовану гідравлічну систему вентиляції
Якщо електрична вентиляція теплиці продається готовими комплектами і встановити її відповідно до інструкції не складе праці, то з гідравлікою все набагато складніше. В принципі, можна також купити готову систему, але вона потребує більш тонкої настройки, ніж електронна, з-за того, що теплиці рідко мають типову конструкцію. Тому знайти правильне положення для поршня буде досить складно. Зате кожному цілком до снаги зібрати своїми руками гідравлічне автоматичне провітрювання теплиці, власний підйомник для стулок кватирок. Для цього вам знадобиться металева ємність для рідини, приєднаний до неї шланг і заварена з одного кінця трубка з поршнем.

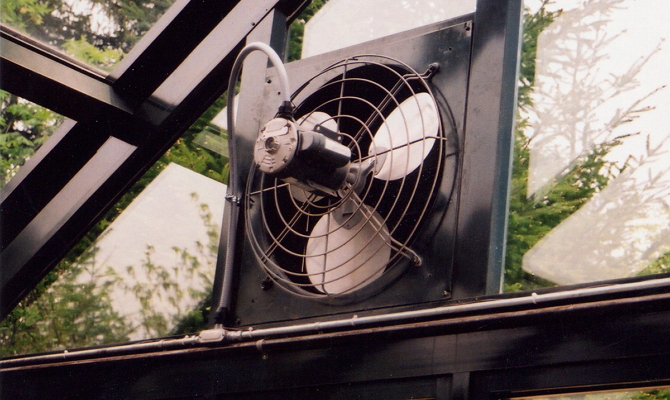

На фото – електрична вентиляція теплиці
До балона для рідини (в якості якої може бути використана звичайна вода) герметично приєднуємо один кінець шланга, який з іншого боку повинен бути приєднаний до циліндра з поршнем. Щоб не робити герметичній гідравліку, замість камери під поршнем встановлюємо сильфон або звичайний м’ячик, до якого і кріпимо другий кінець шланга, пропустивши його через отвір у днищі трубки. Рідина заливається в систему з тим розрахунком, щоб заповнився балон і частково сильфон, що знаходиться в стислому стані (або також наполовину заповнений м’ячик).

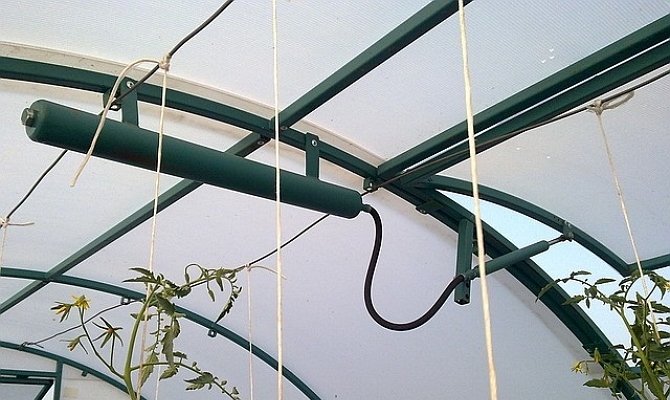

Фото гідравліки для автоматичного провітрювання теплиці
Поршень постачаємо стрижнем, який повинен упиратися в закріплене над циліндром одним своїм кінцем широке коромисло. До вільного його закінчення прив’язується шнур, пропущений під блоком, розташованим на рівні дна циліндра, і закріплений до нижнього краю кватирки. Фрамуга повинна підніматися всередину на петлях, встановлених у верхній честі рами, або повертатися на горизонтальній осі по центру. Коли температура в теплиці підвищиться, вода або інша рідина в баку починає нагріватися і розширюватися, наповнюючи через шланг сильфон або м’ячик, який, розтягуючись, штовхає поршень. Той же стрижнем піднімає коромисло, натягуючи шнур і тим самим відкриваючи кватирку.
Гідравлічну систему обов’язково потрібно налагодити так, щоб вона спрацьовувала при строго певній температурі, для чого регулюється кількість рідини та її склад.
4 Як зробити систему вентиляції за допомогою сполучених посудин
Вентиляція оранжереї може бути зроблена автоматичної шляхом використання елементарних противаг з сполучених шлангом судин. Все, що вам знадобиться – це трьох-, а краще п’ятилітрова жерстяна банка з кришкою, гнучка трубка крапельниці і мідна трубка відповідного діаметру, а також звичайна пластикова пляшка і соломинка для лимонаду.
Конструкція дуже проста. У кришці жерстяної банки робимо отвір і упаюємо в нього мідну трубку (можна просто скористатися клеєм або герметиком), щоб вона діставала до дна. Потім приєднуємо до торчащему мідному цилиндрику м’яку трубочку від крапельниці, а інший її кінець надягаємо на обмазаний край клеєм соломинки. Потім робимо отвір в кришці пластикової пляшки і щільно (знову ж за допомогою герметика) вставляємо туди соломку, теж до дна.
На фото – автоматична вентиляція оранжереї на пластикових пляшках
Встановлюємо велику ємність на певній висоті, враховуючи, що чим ближче до стелі, тим вище температура, тим швидше спрацює система. Утяжеляем фрамугу, оберталась на центральній осі, бруском в нижній частині, а у верхній підвішуємо пластикову пляшку. Коли повітря в наповненій до половини жерстяної ємності нагріється, рідина почне витіснятися через трубку в пляшку, куди попередньо потрібно залити трохи води для зрівноважування маси бруса. Отримавши додатковий вага, пляшка потягне раму кватирки вниз. В залежності від температури щілина може бути більше або менше. Коли рідина охолоне, то втягнеться в жерстяну ємність і фрамуга закриється.
5 Виготовлення біметалевої системи вентилювання
Для того щоб відкривати невеликі кватирки або шторки клапанів, не обов’язково конструювати складну систему з електричних приводів або гідравлічних поршнів. Цілком достатньо встановити біметалічний елемент, щоб вентиляція починалася при значному підвищенні температури в теплиці. Для цього вам знадобиться або дві довгі і досить вузьких смуги з різних металів, або метал і будь-який інший матеріал, що мають різні коефіцієнти розширення. Краще всього підійдуть вініпласт з звичайним покрівельним залізом.

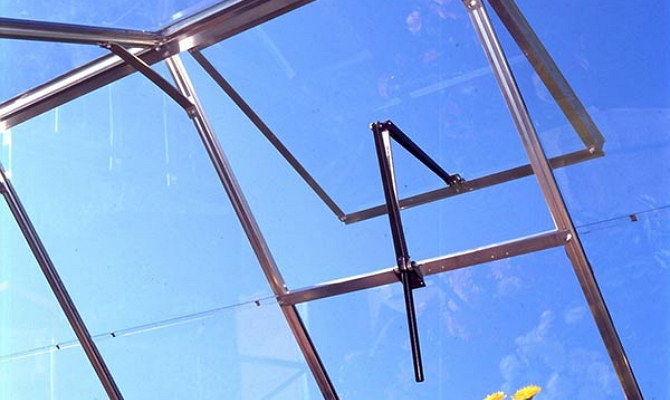

Фото біметалевого елемента автоматичної вентиляції теплиці
Беремо дві довгі смуги цих матеріалів і склепываем їх по всій довжині, по периметру, з деяким відступом від кромки. Далі можна піти двома шляхами. Більш простий передбачає закріплення смуги з металу і пластику до нижньої частини дошки, вертикально встановленої майже впритул до рами кватирки. Фіксація виконується в двох точках: в самому низу і на рівні чверті від довжини біметалевого елемента. При нагріванні один з матеріалів почне розширюватися сильніше іншого і відбудеться вигин смуги, верхній кінець якої повинен бути закріплений через подвійне шарнірне з’єднання до нижнього краю кватирки.
Другий варіант більш складний для виконання своїми руками, але зате ефективніше як мінімум в 1,5 рази, а якщо все правильно розрахувати, то й удвічі. Для того щоб запрацювала автоматична вентиляція, вам знадобляться дві біметалічні смуги, встановлені вертикально і скріплені посередині коротким бруском. Далека від кватирки пластина жорстко фіксується у верхній точці до каркаса теплиці, а та, що з’єднана шарнірами з рамою – нижнім кінцем до закріпленому на підлозі бруса. До нього ж потім кріпиться вільний кінець далекого елемента на подвійному шарнірі. Смуги потрібно розташувати дзеркально, тобто елементом з меншим коефіцієнтом розширення назовні.

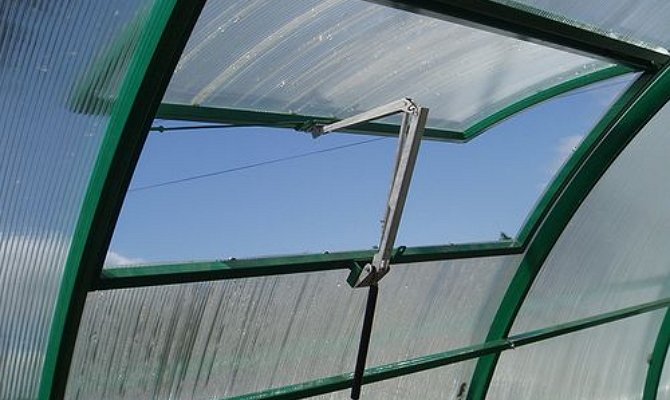

На фото – робота автоматичної вентиляції теплиці
Як це все працює? Дуже просто. При нагріванні обидва біметалічних полотна починають згинатися, однак далека пластина, що має тільки обмежену свободу знизу, подається в бік кватирки, підводячись на шарнірі. Тим самим вона підштовхує другу смугу, яка теж згинається верхнім кінцем у бік кватирки. Виходить, що довжина шляху верхньої точки сполученого з фрамугою елемента подвоюється. При цьому час відкидання стулки залишається колишнім, оскільки нагрів і, отже, вигин обох біметалічних смуг відбувається одночасно.
