Альтанка з профільної труби, зведена своїми руками, може стати прекрасним місцем відпочинку і навіть прикрасою будь-якого саду або дачної ділянки. Але для цього треба творчо і грамотно підійти до розробки її конструкції і правильно виконати монтаж всіх елементів споруди.
Зміст
1 Особливості конструкції альтанки з профтрубы
Основним матеріалом, використовуваним для будівництва альтанки, є металева профільна труба, що має прямокутне або квадратне розтин. Вона вигідно відрізняється від інших видів прокату (куточка, прутка, листа, круглої труби) і більше всього підходить для такого типу споруд, що виконуються з металу, особливо зводяться своїми руками. Форма її перетину забезпечує:
- Рівномірний розподіл навантажень як в самій профтрубе, так і на пов’язаних з нею деталях, елементах.
- Міцність конструкцій при відносно невеликій їх вазі, так як труба всередині порожня.
- Зручність і простоту підгонки місць сполучення з іншими деталями і з’єднання з ними як з торця, так і з боку стінки. Приміром, щоб отримати естетичне монтажне з’єднання з круглою трубою, у приєднуваної деталі, як правило, треба зробити виріз із відповідним радіусом заокруглення.
- Створення більш красивих і оригінальних конструкцій, ніж виконаних з інших видів металопрокату, включаючи круглу трубу.
- Найбільш швидке і просте зведення конструкції альтанки.

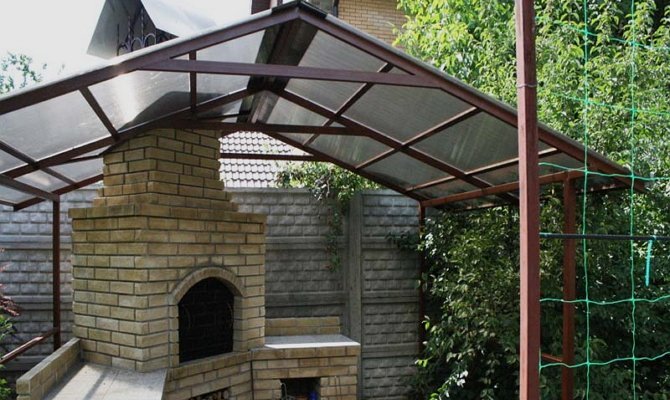

Конструкція альтанки з профільної труби
Крім того, профільна труба – універсальний матеріал. Вона придатна не тільки для силових елементів конструкції (стійок, балок покрівлі), але і всіх інших, включаючи декоративні, а також для виготовлення сидінь і столу. Можна спорудити альтанку, використовуючи тільки профтрубу і будь-який покрівельний матеріал, наприклад, полікарбонат. Щоб вся конструкція вийшла максимально легка і була найбільш естетично приваблива, так само, як показано на фотознімках, слід підібрати металопрокат різного перерізу.
Для стійок беруть трубу такого розміру, який забезпечить міцність та надійність альтанки, а для всіх інших елементів і деталей – меншого, в залежності від призначення і виконуваних функцій. Краще всього використовувати квадратні труби, особливо для опор. Прямокутні теж підійдуть, але їх краще застосовувати для виготовлення огорожі, альтанки, обрешітки та інших силових або малонавантажених елементів.

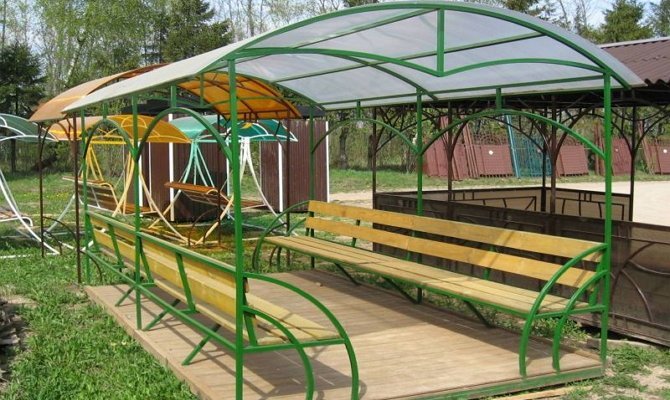

Стійки альтанки з профільної труби
При зведенні альтанки потрібні навички роботи з електроінструментом: болгаркою і електродрилем. Бажано також вміти поводитися зі зварювальним апаратом. Це дозволить там, де це необхідно, робити між металевими деталями монтажні з’єднання у вигляді зварних швів. Кріплення, виконаний з використанням болтів і гайок, виглядає набагато менш акуратно і естетично, ніж зроблений за допомогою зварювального апарату.
2 Початок будівництва – робимо проект
Проектування та зведення критої конструкції для відпочинку з використанням профтрубы принципово нічим не відрізняється від будівництва своїми руками альтанки з металу будь-якого іншого виду. Спочатку треба зробити креслення або ескіз майбутньої будови. На ньому повинні бути відображені розміри самої альтанки (габарити), усіх її конструктивних елементів і деталей, а також способи монтажу останніх і з’єднання їх між собою.

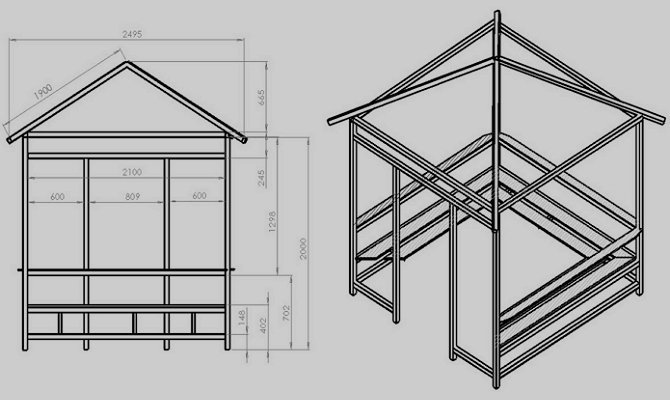

Проектування бесідки з профтрубы
Чим більш детальним буде проект, тим легше буде визначитися з кількістю необхідного матеріалу і простіше пройде зведення споруди для відпочинку. При необхідності роблять кілька ескізів: загальний і для різних ракурсів, складних або потребують деталізації ділянок конструкції. Відразу слід врахувати, що у разі заглиблення стійок в грунт, з бетонуванням чи ні, довжина труб для них повинна бути більше проектної висоти опор на величину, рівну довжині фрагмента, який буде знаходитися під поверхнею землі.
Форма альтанки може бути будь-якою. Найпростіше побудувати квадратну або прямокутну. У цьому випадку також легше спорудити покрівлю. Вона може бути одно – або двосхилий. Найбільш оригінально і вишукано виглядають шестигранні альтанки. Як видно на фото, їх дах виходить багатогранною.

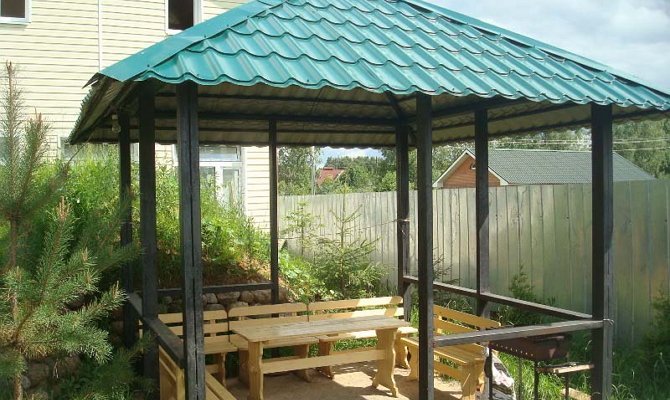

Квадратна альтанка з профтрубы
Для спрощення облаштування такої покрівлі своїми руками і у випадках, коли зводиться шестигранне споруда з великими зовнішніми розмірами, слід передбачити у каркаса альтанки, крім стійок по периметру, ще одну додаткову опору по центру. До неї будуть кріпитися стропила покрівлі, і вона повинна бути вище бічних настільки, щоб забезпечувати необхідний ухил даху. Багатогранний навіс можна також зробити у прямокутних і квадратних альтанок.
3 Збираємо каркас альтанки
На обраному для установки альтанки місці готуємо майданчик під неї – знімаємо верхній шар родючого ґрунту з корінням рослинності або розчищаємо і вирівнюємо відкритий грунт до отримання горизонтальній поверхні, а потім наносимо розмітку контурів майбутньої будівлі по його розмірам. Після цього треба викопати траншеї для фундаменту.
Так як альтанка – відносно легке спорудження, то для неї можна зробити стовпчастий фундамент – провести бетонування тільки за місцем установки стійок. Тому досить викопати необхідну кількість ямок діаметром 40 см і глибиною 0,5 м або більше. Для стійок оптимальним буде вибрати профільну трубу з товщиною стінок 2,5 мм і перетином 80×80 мм. Опори встановлюють вертикально в ямки і заливають останні бетоном.

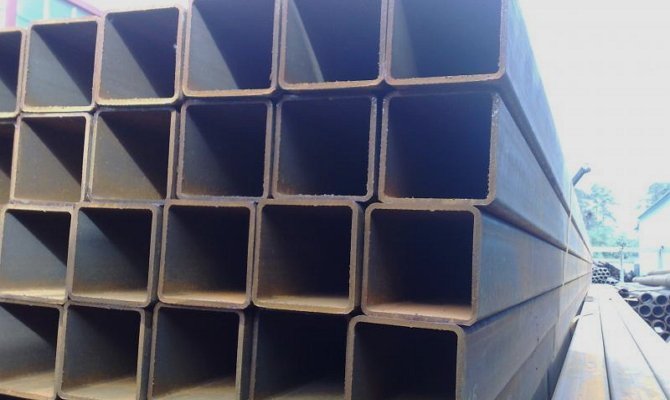

Профільні труби перерізом 80×80 мм
Можна обійтися і без фундаменту, особливо якщо зводиться своїми руками альтанка невеликих розмірів. У цьому випадку до низу стійок бажано приварити п’яту – такі опори будуть більш стійкими. А ще краще по периметру альтанки укласти полицею вниз швелер або куточок, які буде служити підставою каркаса, і зварити по кутах майбутньої будови. Стійки приварюють до отриманої конструкції.
В обох випадках треба подбати про довговічності підстави каркаса альтанки – стійкості до підвищеної вологості та опадів. Для цього металопрокат, який знаходиться біля поверхні землі і під нею слід покрити грунтовкою або антикорозійною фарбою по металу.

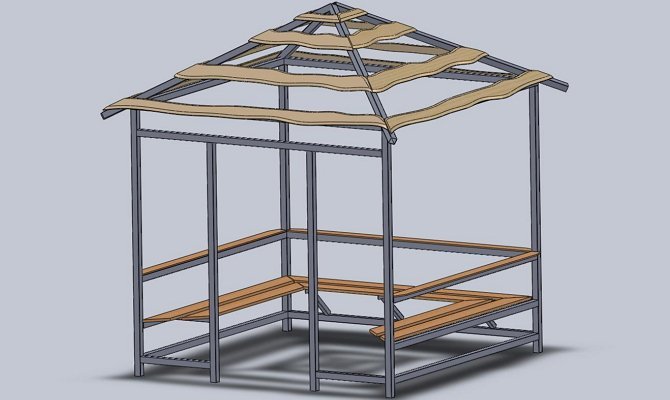

Каркас альтанки з профільної труби
Після установки стійок робимо по периметру альтанки горизонтальні верхню і нижню обв’язки. Використовуємо для цього трубу того ж або меншого перерізу. Приварювати пояси слід на такій висоті, щоб на вході в альтанку нижня обв’язка не заважала переступати, а верхня – не змушувала нахиляти голову. Щоб збільшити міцність конструкції, рекомендується також зробити між стовпами діагональні розпірки. Їх приварюють до стійок у всіх отворах, крім вхідного.
4 Як зробити покрівлю, і якою буде оздоблення?
Для облаштування покрівлі необхідно змонтувати кроквяну систему. Робимо її з тієї ж труби, що використовувалася для стійок. Ухил крокв, а значить і майбутнього даху, повинна бути не менше 10-15 градусів. Коли з-за великих розмірів майбутньої альтанки виходять крокви довше 1,5 м, всередині контуру системи слід приварити розпірки, як на фотографії. Потім робимо своїми руками обрешітку – приварюємо тонку профтрубу між кроквами через кожні 35 див.

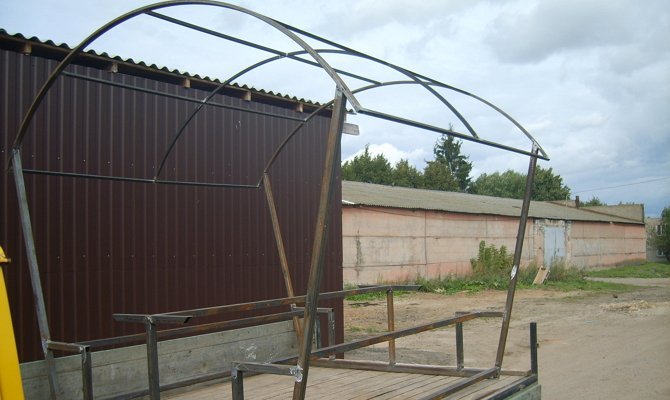

Облаштування покрівлі альтанки з профтрубы
За рахунок цього покрівельний матеріал не буде деформуватися під вагою снігу і при вітрових навантаженнях.
Укладаємо листи полікарбонату на обрешітку, просвердлюємо отвори і закручуємо саморізи з термошайбами. Бічні отвори альтанки можна задекорувати по периметру, приваривши до стійок геометричні конструкції з металевих прутів або тонкої профтрубы, як показано на фото. Проявивши трохи фантазії, придумуємо візерунок, згідно з яким матеріал нарізаємо і скріплюємо, використовуючи зварювальний апарат. Можна також зробити дерев’яну обрешітку або закрити отвори панелями з композитних матеріалів. Оригінальний і красивий декор виходить з витких квітів або винограду.

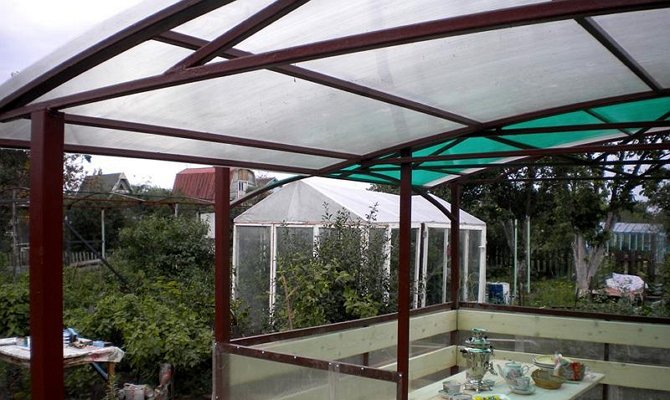

Покрівля альтанки з листів полікарбонату
Для забезпечення комфортного перебування всередині альтанки можна зробити підлогу, і треба встановити лави чи стільці і столик. Необхідну меблі теж можна зробити своїми руками, використовуючи ті ж матеріали. В якості найпростішого підлоги підійде відсипання з піску, відсіву або гравію. Наявність під ногами бетону або виробів з нього, природного каменю або бруківки зробить відпочинок більш комфортним. Кращі, але і найбільш витратні у всіх відносинах підлоги – дерев’яні. Щоб вони прослужили якомога довше, при їх облаштуванні між дошками і грунтом необхідно зробити гідроізоляцію або повітряний зазор.
