Найбільше бажання кожного монтажника — підведення дротів до місць з’єднань без спайки або скріплення між собою. На жаль, цій мрії не судилося збутися ніколи. Ніхто не погодиться на те, щоб у квартирі використовувалося настільки багато кабелів. Та й задоволення це обійдеться в кругленьку суму, адже потрібно багато проводки. Це і є основною причиною того, що мережа має безліч контактів. У кожній середній квартирі може бути до сотні таких об’єднань. Необхідно відзначити, що проблеми з проводкою найчастіше відбуваються в місцях цих зіткнень кінців проводів. Щоб грамотно і безпечно з’єднувати контакти, необхідно ретельно вивчити всі способи і варіанти, які практикуються електриками.
Будь-яке житлове приміщення сьогодні має проводку
Як поєднати проводку в будинку
Отже, якщо виникає питання, як з’єднати дроти у себе вдома, краще всього звернутися до біблії кожного поважаючого себе електрика — Правилами пристрою електроустановок (ПУЕ). У пункті 2.1.21 цього довідника зазначено, що краще всього користуватися такими методами:
- пайка;
- зварювання;
- опресовування;
- з’єднання болтами.
Але існують і інші методи, які не вказані тут. Поза закону залишається скрутка, а з’єднання гвинтами, ізолюючі затискачі типу ЗІЗ, клеми WAGO, так чи інакше, відносяться до дозволеним. Розглянемо кожен з них більш докладно.

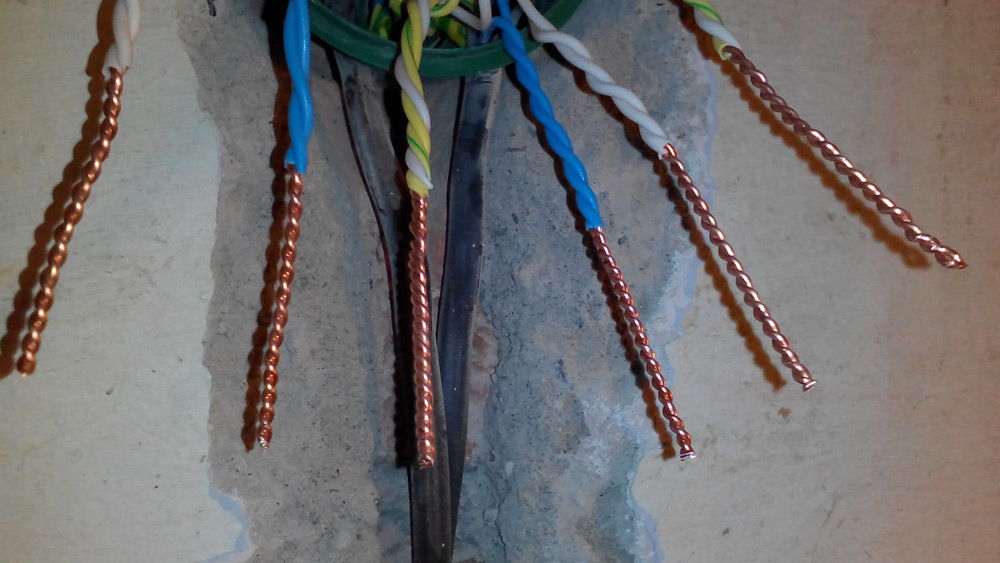

Скрутка
Як би там не було, метод, в якому використовується скрутка, зараз найбільш популярним серед електриків і тих користувачів, що намагаються створити з’єднання проводів у себе в квартирі. Небезпека такої методики полягає у високому ризику пожежі. Він може статися із-за перегріву кабелю, що перебуває під впливом високого опору, викликаного ослабленням самої скручування.
Але також потрібно сказати і про те, що при грамотно проведених операціях скручування прослужить не один десяток років. Якщо для вас не представляється можливості використовувати інші методи, то скручування саме те, що вам знадобиться. Єдина умова — бути обережним і робити все правильно.
Не варто застосовувати скрутку в тих випадках, коли ви можете створити з’єднання проводів іншим методом. Якщо технічний супровід електричних ланцюгів є вашими робочими обов’язками або ви просто робите це за гроші, то застосування скрутки може потягти за собою відповідальність за Кримінальним кодексом. Ви також маєте право не оплачувати роботу майстрів, які застосовували таку технологію.
Не можна застосовувати способи з’єднання проводів там, де використовуються різні види металу. Також зверніть увагу на кількість жив у кожного з кінців — не можна скручувати одножильний кабель з багатожильним. Щоб правильно і якісно з’єднати кінці з допомогою цього способу, для початку зніміть ізоляцію з кінця на 6-8 см. Потім складіть проводу перпендикулярно один одному і скрутіть. Найкраще це робити за допомогою плоскогубців, так ви досягнете максимальної щільності скручування. Але якщо ви маєте справу з проводів невеликого перерізу, то це можна зробити і руками. Довжина скрутки в результаті повинна вийти більшою, ніж 10 діаметрів проводів, які ви з’єднали.
Кінцевим етапом скрутки стане ізоляція. Вам знадобиться ковпачки, ПВХ або термозбіжна трубка або ж проста ізолента. Обов’язково простежте за тим, щоб ваша ізоляція накладалася на рідну ізоляцію. Так ви вбережете систему від попадання вологи.

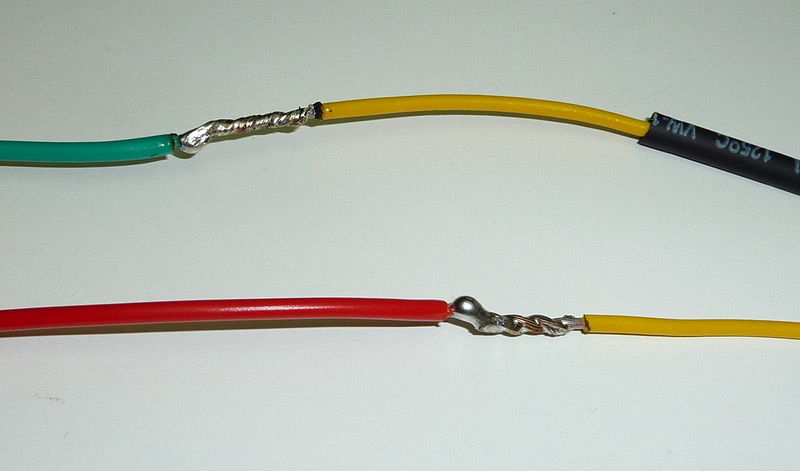

Пайка
Метод пайки вимагає значного багажу теоретичних і практичних навичок роботи з обладнанням і проводами. Досвідчені електрики знають, що краще хороша скрутка, ніж погана пайка. Для початку необхідно позбавити дроти від окислення, облужить, а потім скрутити. Причому скручувати потрібно не так сильно, як у попередньому випадку. Флюс і припій також потрібно ретельно підбирати, оскільки для різного металу потрібні різні матеріали. За часом з’єднання проводів таким способом є найбільш тривалим, однак результат краще, ніж при користуванні іншими методами. Після того як дроти охолонуть, їх необхідно ізолювати будь-яким доступним методом.

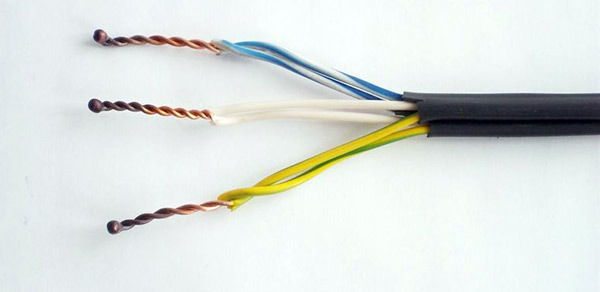

Зварювання
Цей метод на сьогодні є найбільш поширеним і популярним. Що стосується практичних навичок, то такий спосіб можна віднести до найбільш швидким і надійним. Ви можете використовувати як змінний, так і постійний струм напругою від 15 до 30 В. Якщо ви маєте справу з двома жилами діаметром до 1,5 кв. мм, застосовуйте струм в 70 А. Якщо вам потрібно з’єднати три дроти, тоді застосовуйте 90 А. Три дроти діаметром до 2,5 кв. мм вимагають струм 100 А, а чотири — 120 А.
Спочатку вам потрібно позбавити дроти від ізоляції на відстані 6 см від краю. Потім скрутіть їх, як при скручуванні, тільки залиште 6 мм на кінцях. Випряміть їх і розташуйте паралельно.
Пам’ятайте, що при роботі зі зварювальним апаратом необхідно дотримуватися всіх правил і норм пожежної безпеки, а також використовувати всі види засобів захисту (рукавички, одяг, окуляри або маска).
Помістіть кінці проводів в затиск і починайте зварювання. Вам потрібно домогтися виникнення кульки розплаву. Він має поширитися і на саму скручування. Зварювання треба провадити не довше, ніж 3 секунди, оскільки інакше ви ризикуєте порушити ізоляцію. Після того як ви виконаєте з’єднання проводів і вони повністю охолонуть, заізолюйте їх.

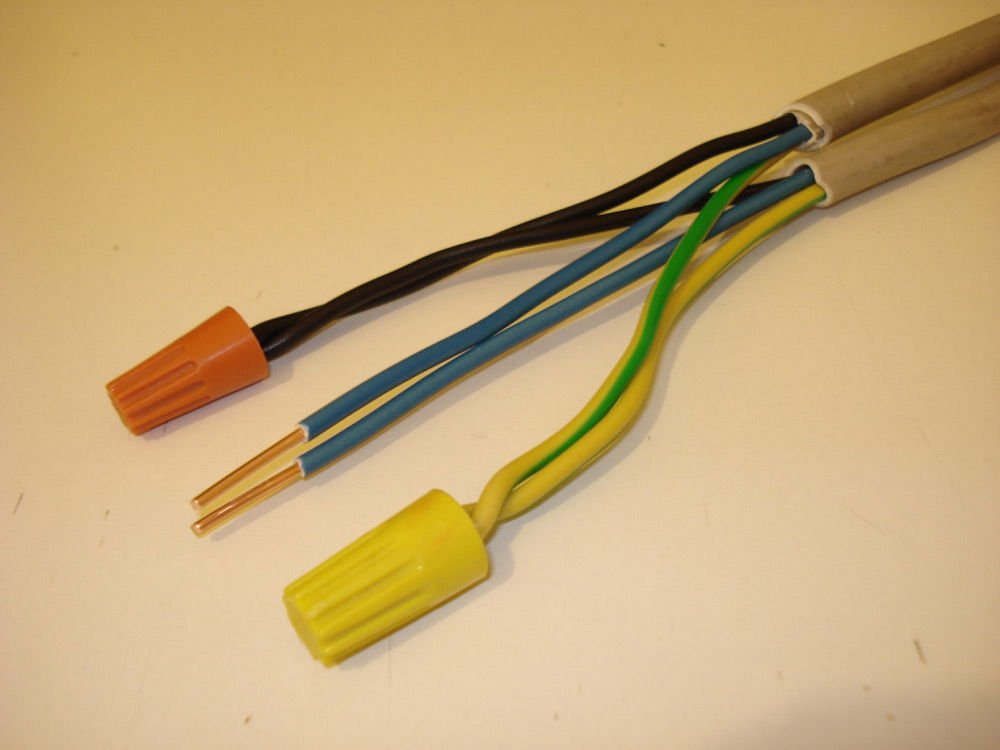

ЗІЗ
ЗІЗ зроблені у вигляді ковпачка. Всередині з’єднувального розташована сталевий дріт, вигнута у вигляді конуса. Сучасні виробники також заповнюють порожнину ковпачка спеціальною сумішшю, яка уберігає з’єднання від попадання всередину вологи. Перша умова для якісного використання ЗІЗ — правильно підібраний розмір затиску. Ви можете більш детально ознайомитися з параметрами на упаковці продукту.
Щоб зробити з’єднання проводів таким чином, вам потрібно позбавити їх від рідної ізоляції на відстані, що дорівнює довжині ковпачка. Далі вставте кінці проводів в затиск і зафіксуйте їх там згідно механізму. Більшість монтажників і електриків для надійності використовує техніку скрутки, а зверху накладають такі затиски.
Перевага такого методу перед іншими в тому, що ви можете одночасно з’єднати дроти і ізолювати місця скручування. Але є і мінус — це ненадійність, оскільки затискач постійно розкручується.

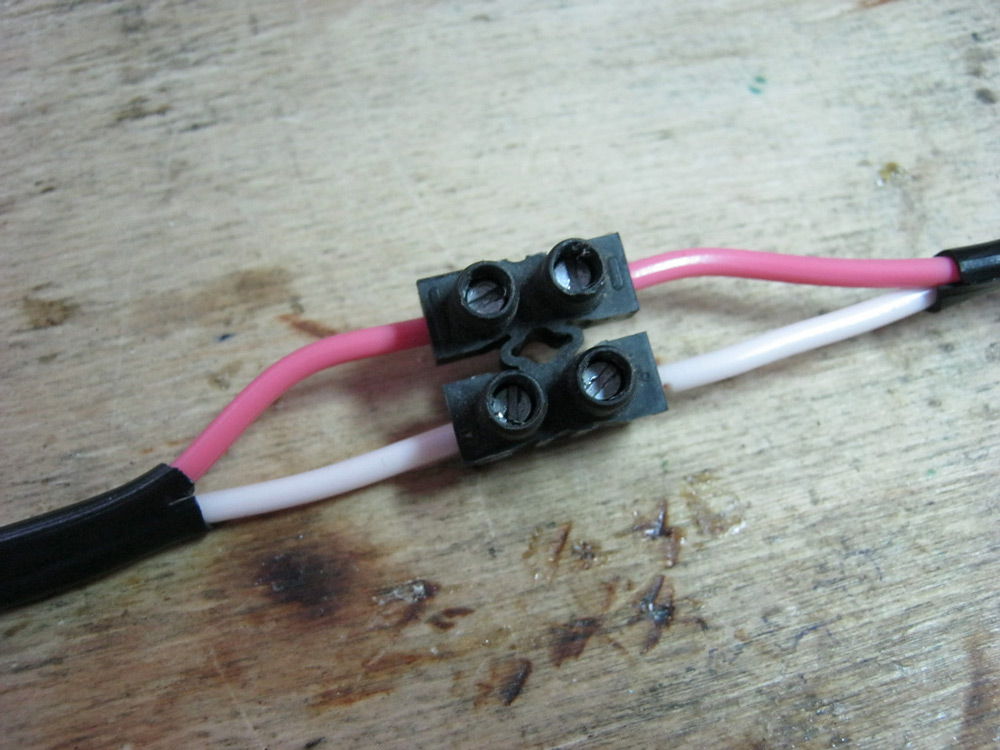

Гвинтові затискачі
Гвинтові затискачі користуються великою популярністю при проведенні дрібних робіт у квартирі. Перевагою такого методу є швидкість і акуратність з’єднання. Вам не доведеться ізолювати дроти. Також з допомогою методики затискачів ви зможете з’єднати дроти з різного металу.
До недоліків техніки слід, в першу чергу, віднести те, що ви не зможете з’єднати дроти, які зроблені з різних металів. Їх попередньо треба пропаяти або об’єднати наконечником. Також такі затиски не зовсім надійні — їх періодично потрібно підкручувати. Так що їх краще всього використовувати в таких місцях, до яких є вільний доступ.

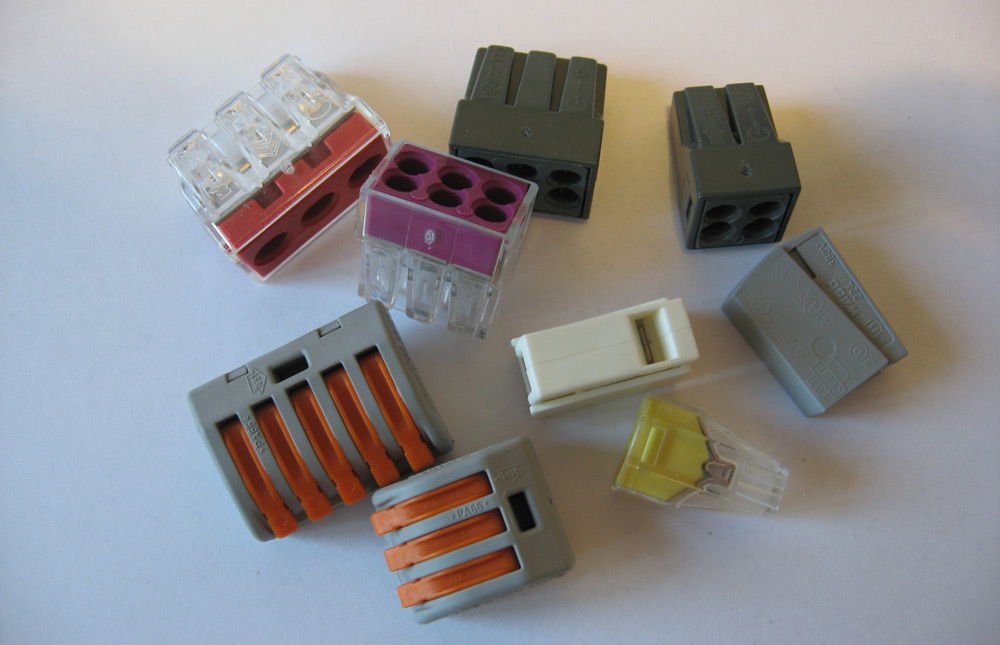

Клеми WAGO
Клемник є порівняно новим методом з’єднання проводів. Він ґрунтується на використанні спеціальних затискачів, які розробила німецька компанія WAGO. На ринку зараз можна знайти безліч аналогів, але вони поступаються за якістю і надійності. Якщо ви вирішили застосовувати такий метод, то краще всього купувати клеми в спеціалізованих сертифікованих супермаркетах. На вибір вам пропонується безліч варіантів під різні розміри, кількості жил і так далі.
Перевагою цього методу є простота у використанні, відсутність потреби застосовувати додаткове обладнання, або володіти певними навичками. Ви швидко і якісно зможете виконати підключення кабелю та ізолювати їх за допомогою одного затискача. Продукція компанії WAGO пройшла всі необхідні випробування і є світовим лідером з виробництва затискачів для проводів.

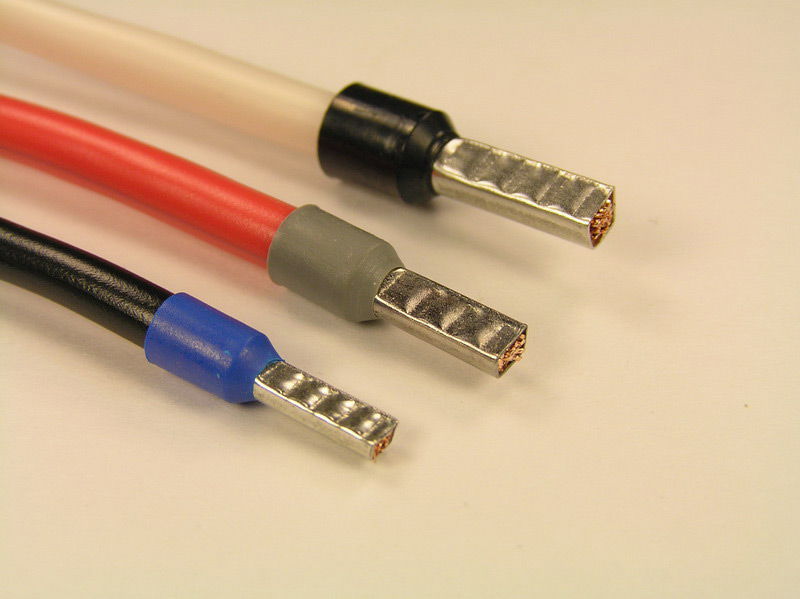

Опресовування
Метод обпресування передбачає використання гільзи або наконечника для з’єднання проводів. Така технологія виділяється серед інших своєю надійністю. Все, що від вас потрібно, це правильно підібрати необхідні гільзи і вміти користуватися спеціальним обладнанням — це кліщі (гідравлічні або електричні) або прес.

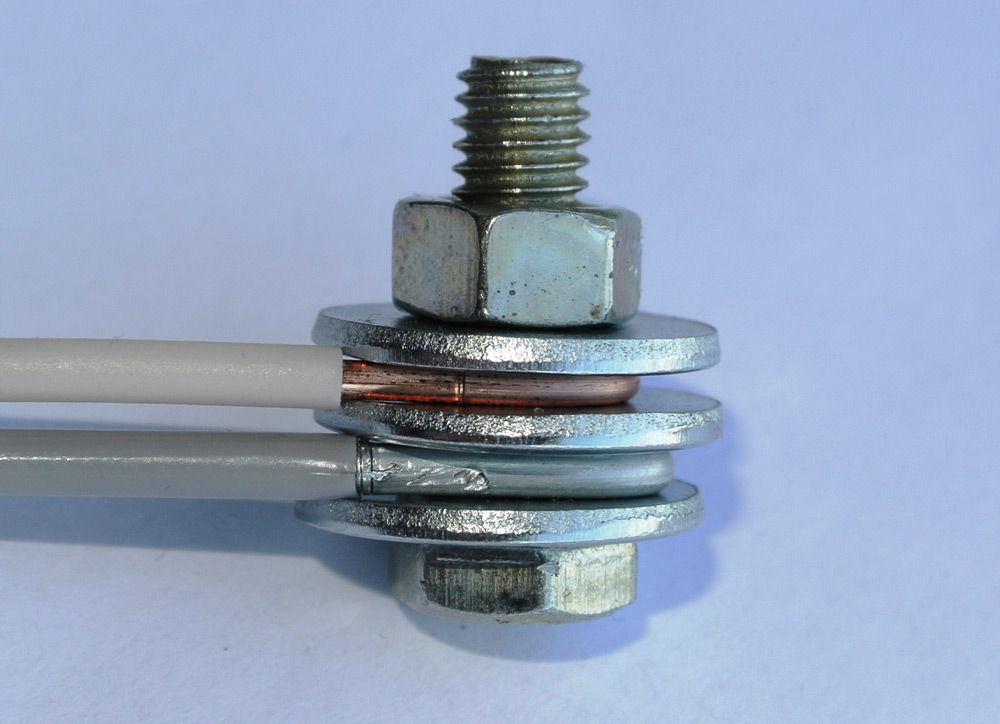

Болтові з’єднання
Такий метод найкраще використовувати в разі роботи з мережами при високому струмі. Суть проста — між двома шайбами на болте прокладаються проводи, а потім туго фіксують гайкою відповідного розміру. Причому ви зможете з’єднувати алюмінієвий і мідний дріт, якщо будете використовувати гайки із сталі. Проте в рамках квартири такий спосіб не дуже популярний, оскільки він не естетично виглядає.
Наостанок треба нагадати, що всі з’єднання проводів, яким би чином ви це не робили, повинні бути доступними для виправлення і огляду. Якщо ви коли-небудь самостійно з’єднували два або більше дроти, поділіться своїми коментарями під цією статтею.
