Зливова каналізація – технологія монтажу

Зміст:

  • 1 Типи зливових каналізацій
  • 2 Точкова зливова каналізація
  • 3 Зливові лінійні системи
  • 4 Особливості закритої зливової каналізації
  • 5 Пристрою каналізаційних магістралей
  • 6 Необхідні розрахунки ливневки
  • 7 Глибина прокладання труб зливової каналізації
  • 8 Ухил зливових труб
  • 9 Технологія установки покрівельних елементів
  • 10 Установка наземного елемента ливневки
  • 11 Проектування охоронних зон для каналізаційної системи
    • 11.1 Наші рекомендації:

Зливова каналізація   технологія монтажу

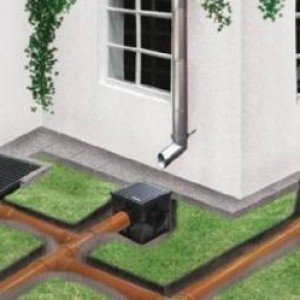

готова зливова каналізація на ділянці

Затяжні дощі призводять до великих проблем, застають зненацька більшу частину власників будинків. Неприємно, коли ділянка землі схожий на болото. У результаті стіни і фундамент будинку затоплюються, а це призводить до виходу з ладу споруд. Позбавить від усіх неприємностей зливова каналізація.

Зливова каналізація   технологія монтажу

зливова каналізація лінійного типу

Зливова каналізація – це конструкція, яка забезпечує захист фундаменту будинку та земельної ділянки від дощових вод. Роботи з облаштування зливової каналізації в основному починаються вже після того, як проведена обробка фасаду і перед початком робіт з опорядження й мощення прилеглої території. Спочатку розглянемо систему зливової каналізації, головним завданням якої є виведення води з земельної території.

Щоб провести монтаж зливової каналізації, потрібно знати санітарні правила і норми, в яких викладені всі питання монтажу зливових магістралей. Регламентують принципи у Сніп вказують на правильну установку зовнішніх каналізаційних систем. Формули, які також є у Сніп, допомагають здійснити точні розрахунки по установці зливової каналізації. Даний документ регламентує наявність необхідних будматеріалів і глибину монтажу системи.

Типи зливових каналізацій

На сьогоднішній день нараховують три види зливових каналізацій:

  • лінійна система;
  • точкова система;
  • закрита система.

Точкова зливова каналізація

Цей тип магістралі характеризується великим числом дощоприймачів, сполучені трубами невеликого розміру. Щоб час експлуатаційного періоду стало більше, необхідно вбудовувати спеціально призначені фільтри на дощоприймачі.

Зливові лінійні системи

Як і чим розрізати цегла — розглянемо всі основне обладнання для різання цегли.

Каналізаційні лінійні системи – це невелика кількість канавок, за яким безпосередньо і відбувається виведення води після дощу з території. Особливою характеристикою цієї каналізації стала необхідність встановлення системи під кутом. В іншому випадку, якщо не вдалося зробити під нахилом, то необхідно буде оснащувати таку каналізацію кількома насосами.

Особливості закритої зливової каналізації

Закрита каналізація складається з дощових приймачів, сполучених трубами для виведення дощової води. Відведення води проводиться в колодязь глибиною один метр.

Пристрої каналізаційних магістралей

До матеріалів зливової каналізації відносяться:

Зливова каналізація   технологія монтажу

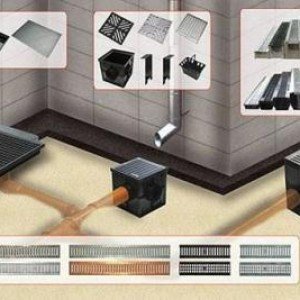

складові зливової каналізації

  • Дощоприймачі. Це одна з головних ланок таких систем. Головне призначення елементів полягає у відведенні води з присадибної ділянки.
  • Піддони дверні. Тип приймача, який прикріплюється біля дверей або воріт.
  • Труби. Система каналізаційних магістралей передбачає в собі труби. Вони сприяють відведенню води за дворову територію або в окремий колодязь.
  • Пісколовки. Цей елемент каналізації являє собою фільтр, який знаходиться зверху над дощовим приймачем. З його допомогою освіта сміття в зливової каналізації знижується в кілька разів.
  • Перевірочні колектори. Такі системи встановлюються, щоб перевіряти стан каналізації, знайти недоліки та слабкі місця.
  • Можна комбінувати матеріали, для цього потрібно враховувати особливості ділянки і експлуатацію каналізації. Наприклад, не має сенсу монтувати решітки з чавуну в місці, де не їздять автомобілі. В даному випадку можна використовувати оцинковані решітки, які багато років прослужать вірою і правдою.

    Необхідні розрахунки ливневки

    Перед настановними роботами потрібно провести певні розрахунки, щоб система правильно функціонувала довгий час. Для цього потрібна така інформація:

    • середній показник опадів в області за рік;
    • типи і характеристики ґрунтового складу;
    • місцезнаходження раніше встановлених систем каналізації.

    Розрахунок необхідного розміру магістралей каналізації можна підрахувати за формулою наступного виду:

    Q = q20 x F x ?

    Де Q – це обсяг дощової води, яка буде виводитися з земельної території, q20 – частота дощових злив.

    Ця величина варіюється виходячи з місця розташування, таким чином, для кожного регіону вона буде індивідуальною. Знайти показники можна в санітарних нормах і правилах.
    F – це позначення показує на площу земельної території, з якої має проводитися відведення води, а ? – це показник, який обчислюється в залежності від складу матеріалу покриття території, звідки буде виводитися дощова вода.

    Необхідно знати! Даний показник для щебеневої покриття дорівнює 0.4, але якщо при влаштуванні такого мощення застосовувався бітум, то показник зростає 0.6. За умови, якщо укладання бетонна, то коефіцієнт дорівнює 0.85, а за умови, якщо покриття з асфальту, то коефіцієнт підніметься до 0.95. Показник для покрівельних виробів – 1. Практично у всіх випадках при монтажі магістралей каналізації зовнішнього вигляду застосовуються труби діаметром до 15 см. При звичайних земельних ділянках вистачить діаметра до 11 сантиметрів.

    Глибина прокладання труб зливової каналізації

    Якісна робота зливової каналізації залежить від того, де вона буде розташовуватися. Зрозуміло, що найкращий варіант установки під землею. Рішенням цієї проблеми стане регламентуючий документ. У Сніп йдеться про те, що глибина розташування труб повинна відповідати нормам вже раніше практикованной роботою будівельних мереж в тому чи іншому регіоні.

    В основному, при використанні труб діаметром 0.5 м найменша глибина повинна становити 0.3 м. У разі якщо застосовуються труби великого діаметру, то їх встановлюють на глибині дорівнює 0.7 м.

    Щоб відпустити всі сумніви в отриманих підрахунках і обійти ці складні обчислення, можна вдатися до допомоги фахівців в області систем каналізації, а саме про потрібній глибині. Таку інформацію можна дізнатися у знайомих, які вже стикалися з установкою зливової каналізації.

    Ухил зливових труб

    Зливова каналізація   технологія монтажу

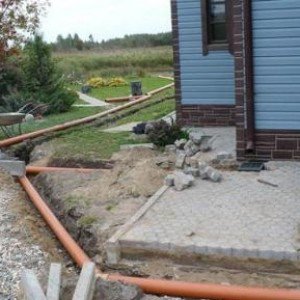

    укладені в траншеї труби ливневки

    При підрахунку необхідного нахилу каналізації вдаються до таких факторів, як:

    • необхідний розмір труб;
    • спосіб виводу дощової води;
    • матеріал покриттів.

    Розглянемо приклад, якщо діаметр труби дорівнює 20 см, то ухил відповідно повинен становити 7 мм на окремий відрізок труби, що дорівнює одному метру. А при діаметрі зливової каналізації у 15 см, її нахил складає 8 мм на кожен метрова ділянка магістралі. При необхідності нахил можна зробити меншим. Все стосуються дані розташовуються у Сніп 2.04.03-85, виходячи з якого, можна дізнатися, що з каналізаційною системою рівною діаметру 20 см, трубу допускається зменшити до 5 мм, а з 15 см до 7 мм.

    Це говорить про те, що при встановленні зливової каналізації можна зберегти приблизно по 2 мм кожного метра каналізаційної труби. Важливо не забути про те, що регламентують норми вказують як на менший, так і на більший ухил магістралі. Якщо допустити помилку в підрахунках, то виникне проблема в скупчення сміття в каналізації. Це пояснюється тим, що при максимальному нахилі стік води рясний, тому бруд у дощових водах залишається на поверхні каналізаційної системи.

    Технологія установки покрівельних елементів

    Коли роботи по підготовці закінчені, а готові схеми, тоді починається монтажні роботи по установці зливову каналізацію. Труби, використовувані з метою виведення води з даху, встановлюються під ухилом в 2 %, виходячи з відношення до розміру споруди. Нижче ми пояснимо поетапний план керівництва по установці. Насамперед необхідна установка дощоприймачів для води. Для монтажу свердлити дірки, потім встановлюється сам елемент каналізації і кріпиться мастикою. Всі кордону обробляються силіконовим герметиком. При установці лінійної каналізації необхідно почати підвішувати магістраль або лотки.

    Після того як вид зливової каналізації обраний, необхідно зайнятися установкою труб або стояків для виведення дощових опадів. Для одного типу каналізаційної системи завершальним моментом буде монтаж закритого відведення води, при іншому типі – відкритого виведення води в додатковий трубопровід. Інсталяційні роботи проходять із застосуванням хомутиків, елементи фіксуються на стінових будівлях або перегородках. Враховуючи кут нахилу, розмітка робиться заздалегідь.

    Установка наземного елемента ливневки

    Зливова каналізація   технологія монтажу

    укладені в траншеї труби ливневки

    Монтування наземної частини зливової каналізації здійснюється наступним методом. Головне тут встановити правильний нахил з допомогою трасування троса. Перед тим як починати роботу з землею, повинна пройти розмітка території. Можна братися до викопування ямок і ревізійних колодязів. Робота виконується з урахуванням глибини, на яку земля може промерзнути взимку. Також потрібно прокопати траншею і для установки жолобків і лотків. Далі потрібно провести монтаж дощоприймачів. У викопані траншеї висипають невеликий шар піску і утрамбовують. Дотримуючись правила за схемою укладаються труби в підготовлені місця.

    Потім всі елементи каналізаційної системи з’єднуються в одне ціле і встановлюються фільтри та захисні решітки. В останню чергу відбувається монтажні роботи по установці приймальних лотків води, які закріплюються на цементну основу, після цього магістралі закопуються. По закінченню всіх монтажних робіт необхідно провести перевірку функціонування каналізаційної системи, направивши струмінь води на ділянку з готовою системою каналізації. Якщо каналізаційна конструкція працює правильно, значить, установка пройшла правильно. При правильній експлуатації зливова каналізація буде радувати протягом довгих років.

    Проектування охоронних зон для каналізаційної системи

    В основному домовласники не підозрюють, що після установки каналізації необхідно зробити пристрій охоронної території. Про розміри такої ділянки згадується в регламентують і нормативних документах. Щоб визначити місце охоронної зони, необхідно від каналізаційної системи відступити за 5 метрів в бік.

    На земельній ділянці з встановленою каналізацією категорично забороняється:

    • будувати інші об’єкти;
    • утворювати звалища;
    • будувати паркувальні зони;
    • не рекомендується робити насадження зелених рослин з величезними корінням ближче, ніж на три метри від каналізації;
    • не можна, щоб вивід води до колодязя був обмежений.

    Благоустрій ділянки завжди повинно супроводжуватися монтажем каналізаційної системи. Всі роботи при плануванні схеми і монтажу можна виконати самостійно. Для якісного функціонування всіх каналізаційних магістралей перед тим, як починати монтажні роботи буде корисним вивчення відповідних правил і норм у нормативних та регламентуючих документах.
