Збираємо піч тривалого горіння або піролізний котел за кресленнями

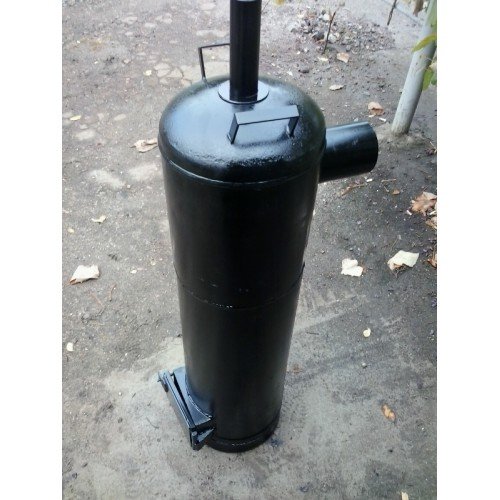

Зроблений своїми руками піролізний котел

Ефективна і економічна система опалення без газу — на сьогоднішній день таке цілком можливо для невеликого будинку або дачі без високих стартових витрат. Можливість зібрати піролізний котел чи піч тривалого горіння своїми руками за кресленнями з готовими розрахунками цілком реальна за наявності зварювального апарату (бажано постійного струму).

Чому піролізні котли та печі отримали поширення, у чому секрет цього обладнання, якими процесами він відрізняється від звичайного нагрівального котла для опалення?

Звична схема котла для опалення, що працює на твердому паливі, побудована на використанні відкритого горіння деревини або брикетів в топці з нагріванням знаходиться в колосниках води або іншого теплоносія. Саме процес відкритого горіння і робить ККД такого котла вкрай низьким — велика частина енергії в прямому сенсі “вилітає в трубу” разом з несгоревшими частинками деревини. Приклад тому — паровоз, ККД якого в кращому випадку не перевищує 15 %.

Піролізний котел використовує той же принцип горіння, тільки проходить в два етапи, в різних топках, при інших фізичних умовах. Принцип відомий дуже давно, він зовсім не інноваційний. У суворі воєнні часи безліч фронтових вантажівок використовували цей принцип для їзди “на дровах” і на чому завгодно взагалі, щоб заощадити дорогоцінні нафтопродукти для бойової техніки.

Варіант дещо простіше — піч тривалого горіння своїми руками теж заснована на використанні принципу обмеження подачі кисню до палива, але в ній немає камери згоряння для газів, що виділилися.

Збираємо піч тривалого горіння або піролізний котел за кресленнями

Піч тривалого горіння з труби

Таке рішення більше підійде для гаражів, майстерень, невеликих дачних будівель з одним приміщенням, де не потрібно використовувати систему опалення з теплоносієм.

Принцип роботи і пристрій піролізного котла

Збираємо піч тривалого горіння або піролізний котел за кресленнями

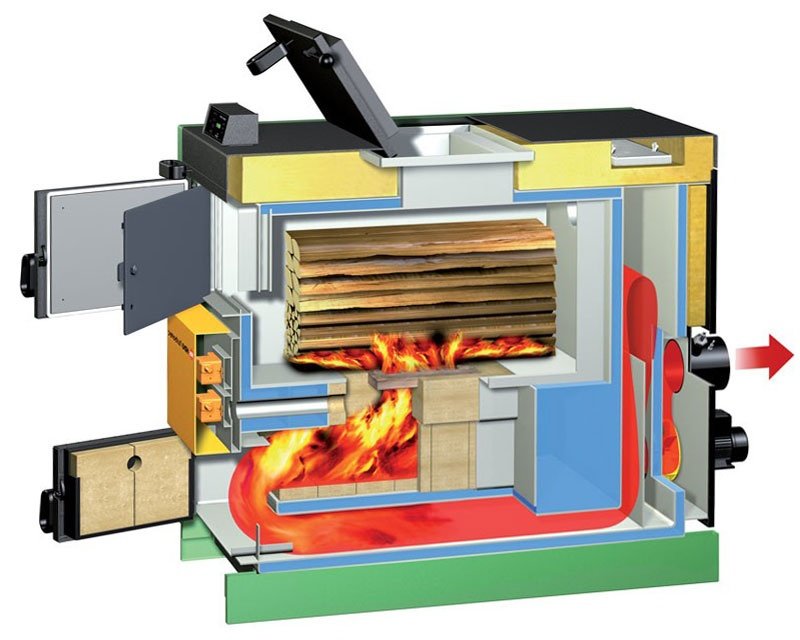

Піролізний котел в розрізі

У пристрої піролізного нагрівального котла є:

  • камера згоряння для твердого або брикетного палива, в якій передбачено обмеження на подачу кисню
  • камера згоряння виділяються при безкисневій горінні газів
  • обхідний шлях для направлення продуктів згорання в димохід
  • колосники або ємність для теплоносія, що йде в систему опалення
  • решітка між камерами згоряння, що забезпечує перехід піролізних газів в камеру згоряння
  • витяжне обладнання, завдання якого — видалити продукти згоряння з топок і забезпечити приплив кисню в газову камеру згоряння.

Піролізне обладнання працює на твердому паливі, в прямому сенсі “вичавлюючи” з нього все. що можна за рахунок подвійного процесу. В камері для дров, брикету чи вугілля відбувається горіння палива, але при дуже обмеженому доступі кисню. В результаті утворюються гази, які в звичайній топці просто йдуть в димохід разом з відходами. При тлінні без кисню ці досить важкі з’єднання опускаються вниз, проходять крізь гратчасте дно топки і потрапляють в топку, де починають горіти самі, даючи дуже високу температуру і виділяючи при цьому мінімум чадного газу. Таким чином, з димом у трубу не вилітає частина палива, яка не встигла згоріти відкритим вогнем. Процес триває набагато довше звичайного горіння дров або брикетів.

Дуже важливо в піролізних процесі наявність штучної тяги — парі відсутності відкритого горіння природна тяга не виникає, припливу кисню в камеру згоряння немає, і необхідно у верхній частині котла (але не в топці для твердого палива!) встановити витяжний вентилятор, а камеру згоряння обладнати дверцятами для пропуску повітря з можливістю частково перекривати отвір. Для створення цих умов камеру згоряння відокремлюють від топки вертикальною стінкою, яка переходить в димохід. За цією стінкою і розташовується теплообмінник для нагріву теплоносія.

до змісту ↑

КПД та ефективність піролізного котла

Збираємо піч тривалого горіння або піролізний котел за кресленнями

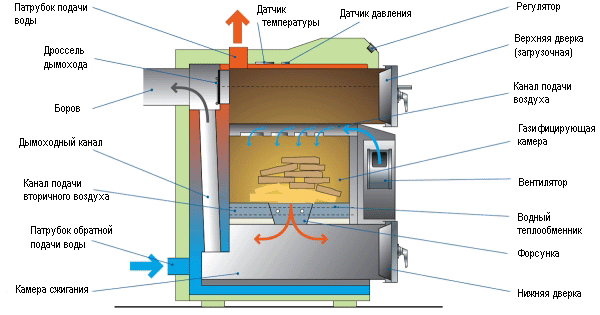

Складові частини і конструкція піролізного котла

При сприятливих умовах зібраний своїми руками піролізний котел здатний видати температуру в камері згорання до 600 градусів, забезпечуючи ККД до 80 %. Хотілося б звернути увагу умільців на таку деталь: при грамотному підході можна домогтися відновних реакцій у вугіллі топки, але це зажадає додаткового ускладнення конструкції, а заяви деяких винахідників про ККД, нібито перевищує 100 %, абсолютно безпідставні і суперечать базовим законам фізики — закону збереження енергії і Другого закону термодинаміки! Скажімо так: це неможливо за умовою, якщо б вдалося створити систему з ККД до 100 %, це був би вже вічний двигун.

Не попадайтеся на рекламні трюки з пропозиціями купити котел з ККД 100 % — так не буває! Найбільш ефективні котли промислового виготовлення будуються за “схемою Бєляєва”, що забезпечує максимум ККД при правильному підборі палива і регулювання системи.

до змісту ↑

Креслення піролізного котла своїми руками

Збираємо піч тривалого горіння або піролізний котел за кресленнями

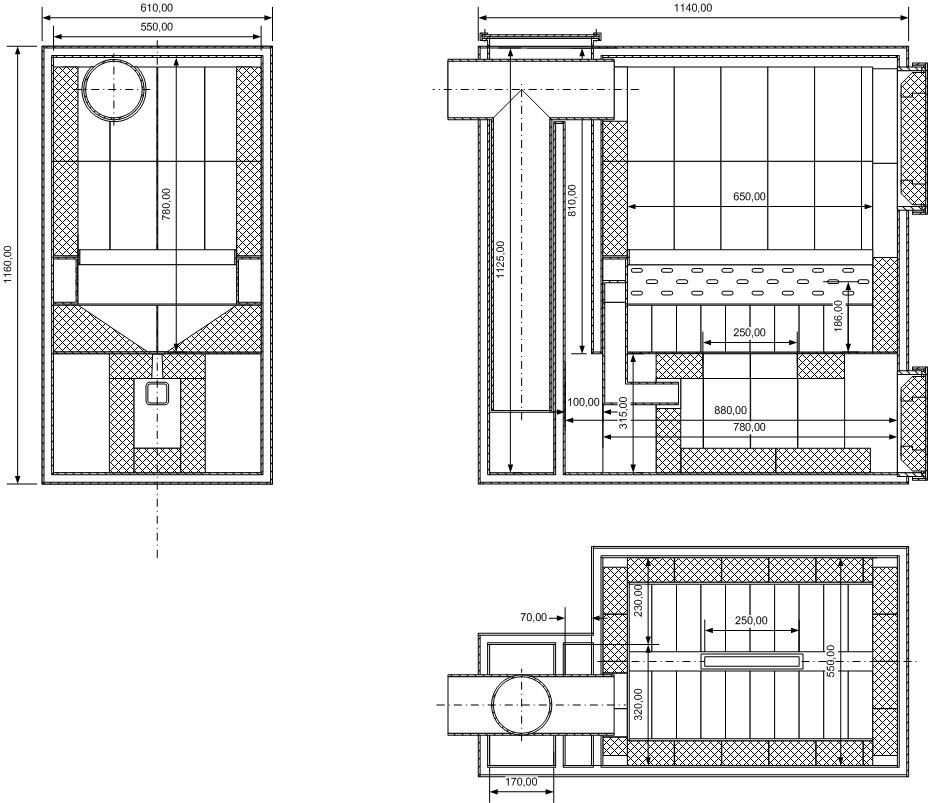

Креслення піролізного котла для складання своїми руками

Зібрати піролізний котел своїми руками за кресленнями цілком реально — для цього потрібні основні матеріали з металу і зварювальний апарат. Найскладніше зробити правильні розрахунки, тому слід скористатися або послугами професіонала в області теплотехніки, або підставити дані в таблицю і використовувати готові креслення, які ми наводимо в цій статті.

Креслення піролізного котла своїми руками розраховані на складання пристрою без використання складного обладнання, в домашній майстерні. Використовуючи дані універсального розрахунку, можна отримати детальні розміри для котла і прив’язати його до системи опалення невеликого будинку.

Не забувайте, що для ефективної роботи піролізного котла потрібно ретельна просушування палива! Без виконання цієї умови сенс в його збірці і установці пропадає!

Котел повинен бути встановлений лише в нежитловому, добре провітрюваному приміщенні на відстані не менше 30 сантиметрів від стін і предметів меблів, тільки на підставі з бетону і цегли. Для запобігання випаданню конденсату і засмічення димоходу утеплення використовують негорючими матеріалами — наприклад, мінеральною ватою.


до змісту ↑

Збірка печі тривалого горіння своїми руками

Збираємо піч тривалого горіння або піролізний котел за кресленнями

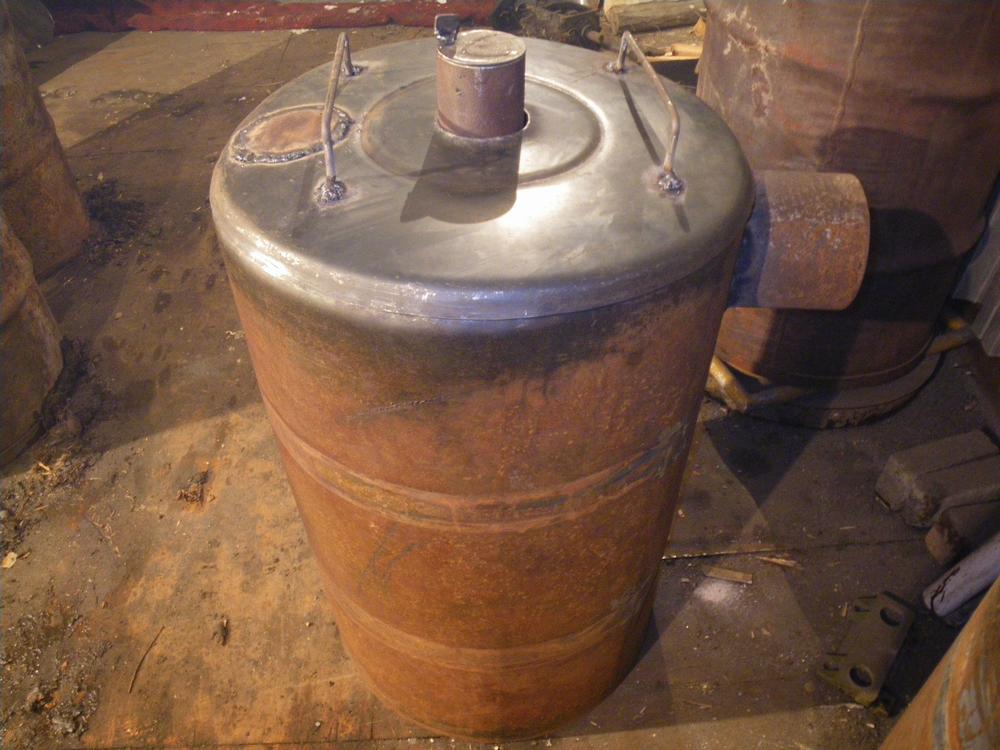

Піч тривалого горіння з металевої бочки

Зібрати піч тривалого горіння своїми руками простіше, ніж піролізний котел. При бажанні її можна обладнати навіть теплообмінником для замикання на водяний контур, але це доповнення не зробить пристрій придатним для опалення великих будівель. Головне достоїнство такої печі — здатність довго отримувати тепло з однієї закладки палива і таким чином звільняти господарів приміщення від необхідності постійно контролювати стан опалення.

Збираємо піч тривалого горіння або піролізний котел за кресленнями

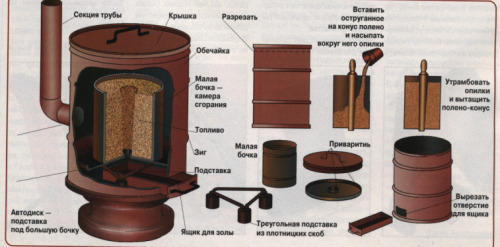

Пристрій печі тривалого горіння (набір деталей)

Для створення печі тривалого горіння своїми руками потрібно або металева бочка, або відрізок металевої труби діаметром не менше 70 сантиметрів і завдовжки приблизно в півтора метра. Необхідно підготувати лист сталі, за розмірами перевищує обводи труби і бочки з торця — він піде на основу печі, бо може бути квадратним. Для створення печі з труби доведеться знайти лист потоньше — для кришки. Знадобиться ще одна труба малого діаметра, довжина якої на 20 сантиметрів більше довжини корпусу майбутньої печі. Подбайте про труби для димаря завдовжки не менше півтора метрів і про двох дверцятах — в одну ви будете завантажувати паливо, через іншу вивантажувати золу. Також потрібно решітка для колосника, пари відрізків швелера для притискування палива, цеглу або бетон для фундаменту печі.

до змісту ↑

Порядок складання печі тривалого горіння

Збираємо піч тривалого горіння або піролізний котел за кресленнями

Ескізний креслення печі тривалого горіння

Принцип роботи печі тривалого горіння простий: притлумлена вантажем в закритому просторі паливо отримує мало кисню, а тому не горить, а тліє, виділяючи тепло набагато довше, ніж при активному горінні.

  • Від верхньої частини бочки відрізають кришку.
  • Вирізують із сталі коло, що проходить в бочку вільно.
  • До кола приварюють відрізок труби, а на звороті зварюванням закріплюють два швелера для створення преса.
  • В аркуші для кришки проробляють отвір для труби, привареній до пресу.
  • У верхній чверті печі проробляють отвір для димоходу, у нижній — два отвори для люків.
  • При необхідності встановлюють ґрати колосника на висоті приблизно 20 сантиметрів од днища печі.
  • Для спрощення завантаження палива можна трохи обмежити хід преса, приваривши всередині печі металеві куточки, але тоді час тепловіддачі від однієї закладки палива трохи скоротиться.
  • Зварений прес з трубою і швелерами буде притискати паливо, не даючи йому активно горіти, а при необхідності прискорити процес або прочистити піч, відкривають нижній люк. Прес вставляється в корпус печі, зверху все закривається кришкою, встановлюється на фундамент і з’єднується з димоходом. Піч тривалого горіння з труби або бочки готова. Деякі умільці вбудовують в таку конструкцію контур теплообмінника, але ефективність системи опалення від цього зростає незначно.
