Залізобетонні колони для будівель: як влаштовані?

Залізобетонні колони – не просто елемент декорування, це дуже важлива частина практично будь-якого будинку. Їх завдання – брати на себе більшу частину навантаження від будь-яких горизонтальних елементів конструкції (приклад: перекриття, сходові клітини, балкони).

Залізобетонні колони для будівель: як влаштовані?

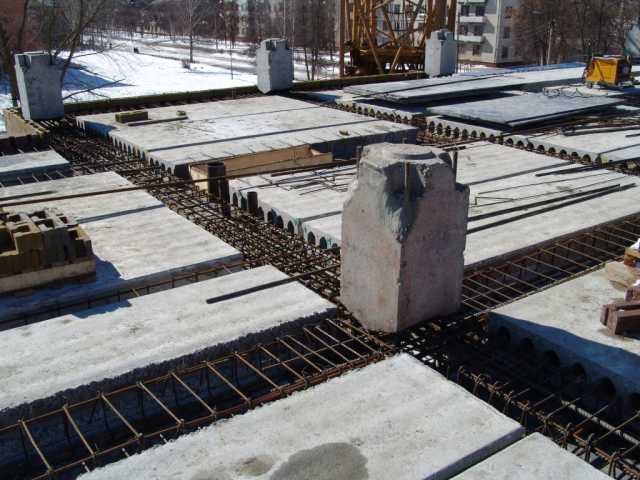

Залізобетонна колона

З їх допомогою здійснюється монтаж навісних перекриттів, сходових клітин, довгих прогонів горизонтальних елементів будівлі і т. д. І взагалі, можна сміливо говорити про те, що будь-яке будівництво багатоповерхових, одноповерхових промислових будівель без колон не можливо.

Особливості виробу

Колони виготовляються з армованого бетону застосовуються виключно для вертикальної установки. Вони мають відносно невеликий поперечний переріз, у порівнянні з їх висотою.

Беручи до уваги, що всі параметри даного виробу регламентуються ГОСТ, виготовляють їх звичайно на спеціальних заводах, а потім доставляють на будівельні майданчики. Рідше вони можуть заливатися прямо на майданчику своїми руками. На приклад, часто своїми руками роблять вигнуті декоративні колони.

Такі елементи, як правило, використовують для рамного будівництва. Крім того, їх застосовують як опорне посилення, що дозволяє розподілити навантаження балок, ригелів і прогонів.

Технічні характеристики

Залізобетонні колони повинні володіти наступними властивостями, прописаними в ГОСТ:

  • максимальна стійкість відносно агресивного навколишнього середовища;
  • повинні повністю відповідати заявленим виробником несучих здібностей;
  • витримувати навантаження, пов’язані з сейсмічно активними ґрунтами ( в розрахунок береться особливість ґрунту, його стійкість і т. д.);
  • не повинні вбирати вологу;
  • повинні легко витримувати перепади температур.

Залізобетонні колони для будівель: як влаштовані?

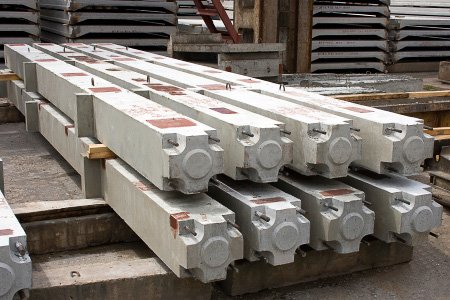

Залізобетонні колони для каркаса будівлі

При виборі готових виробів або розрахунок параметрів для заливки своїми руками, потрібно враховувати наступні моменти, що стосуються умов будівництва:

  • Розрахунок рівня сейсмічної активності грунтів, особливостей грунту та інших результатів генеалогічних досліджень.
  • Розрахунок погодних умов, виходячи з кліматичного поясу, в якому будуть експлуатуватися колони.
  • Для будівництва будь-яких будівель потрібні колони: багатоповерхових, промислових або одноповерхових.
  • Функції колон в будівництві.
  • Призначення самої споруди.
  • Головною технічною характеристикою опорних конструкцій є їх гранична несуча здатність. Для підвальних приміщень нижніх поверхів багатоповерхових будівель гранична несуча здатність повинна бути максимальною. З кожним наступним поверхом цей параметр буде знижуватися.

    Для визначення потрібної несучої здатності, в розрахунок беруться навантажувальні характеристики.

    Колони для багатоповерхових каркасних або монолітних будівель мають виступи на рівні 2,5 або три метри. На такі уступи укладаються балки перекриттів для монтажу наступного поверху. Так шикуються збірні каркасні конструкції.

    Колони для одноповерхових будівель не вимагають наявності уступів. З їхньою допомогою виробляють будівництво промислових, складських і інших приміщень.

    Державні вимоги до ЗБВ

    Оскільки саме від колон залежить, наскільки міцними будуть і як довго зможуть прослужити збірні конструкції, ЗБВ такого типу держава висуває підвищені вимоги. Всі правила і стандарти виробництва залізобетонних колон прописані у ГОСТ. Крім того, готові вироби проходять серйозні випробування. У розрахунок береться їх міцність, жорсткість, надійність, стійкість до погодних, кліматичних й інших умов, а так само здатність протистояти розтріскування.

    У документах ГОСТ залізобетонні колони мають позначення «СК.40.2.5-1». В позначенні зашифровані розмірні характеристики виробів: довжина 4 метри, ширина 0,2 метра.

    Залізобетонні колони для будівель: як влаштовані?

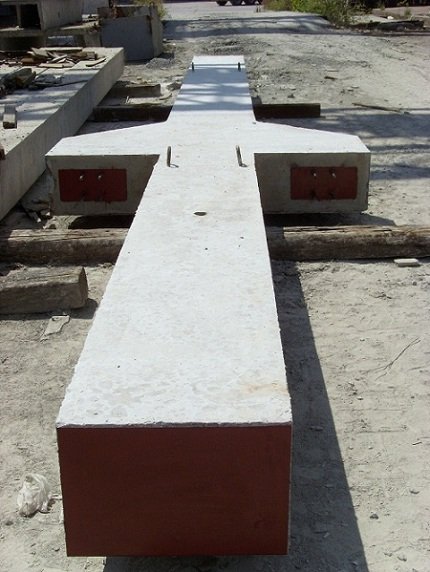

    Стик збірних залізобетонних колон для каркасів будівель

    Так само державою розроблена типова технологічна карта (ТТК) для монтажу залізобетонних колон.

    Державні документи

    Всі вимоги до виробництва залізобетонних колон прописані в таких державних документах:

    • ГОСТ 25628, прийнятий у 1990 році регламентує параметри опорних колон для будівництва одноповерхових будівель;
    • ГОСТ 18979, прийнятий у 1990 році регламентує параметри опорних колон для будівництва багатоповерхових будівель;
    • серія 04-1 прописує точні параметри для заливання колон каркаса связевого типу;
    • серія 1.423.1-3/88 прописує параметри колон, які застосовуються для будівництва одноповерхових промислових будівель;
    • серія 1.823.1-2 прописує технічні характеристики опорних колон для будівель сільськогосподарського призначення.

    Матеріал виготовлення

    Посилення будівель колонами – найголовніше завдання в будівництві. Від якості і правильності вибору опорних виробів залежить міцність і довговічність готової конструкції.

    Тому, у виробництві таких елементів будівництва до уваги має братися абсолютно все, включаючи якість матеріалів.

    Основою залізобетонних колон є арматурна сітка з металевих прутів. Діаметр прутів, а так само коефіцієнт армування прописується в правилах ГОСТ. Саме арматурні прути беруть на себе основне навантаження і створюють максимальне посилення перекриттів монолітних або складальних будівель.

    Бетонування арматури відбувається в спеціальній формувальної опалубці. В якості основного матеріалу використовується цемент марок від М300 до М600.

    Монтаж опорних колон своїми руками проводиться після заливки спеціальних склянок або монолітних фундаментів з пазами під опорні елементи. Бетонування спеціальних склянок дозволяє зробити надійне кріплення колони, що гарантує її стійкість і відсутність найменших кренів.

    Види залізобетонних колон

    Як ми вже говорили раніше, колони можуть застосовуватися в різних формах будівництва (приклад: монтаж багатоповерхових або одноповерхових будівель) і виконувати різні функції (приклад: посилення всього будинку або навісного перекриття). Тому і класифікації готових виробів будуть різними, беручи до уваги ті чи інших параметрів.

    Зовнішній вигляд

    За зовнішнім виглядом опорні елементи діляться на консольні та бесконсольні.

    Залізобетонні колони для будівель: як влаштовані?

    Опорна колона прямокутного перерізу

    Монтаж та підсилення конструкцій за допомогою мостових кранів із застосуванням консольних колон. Їх можна підрозділити на:

    • опорні елементи з прямокутним перетином – застосовують для монтажу будівель висотою до 9,6 метрів;
    • двухветвевые — мають велику опорну площу. Згідно ГОСТ з їх застосуванням проводиться монтаж будівель заввишки від 9,6 метрів.

    Стандарти ГОСТ прописують конкретні розміри обох типів опорних конструкцій:

    • опорні елементи з прямокутним перетином: 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (мм);
    • двухветвевые: 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (мм).

    Посилення і монтаж будівель, вироблений без використання мостових кранів передбачає застосування бесконсольных колон.

    Поперечний переріз

    За типом поперечного перерізу колони бувають:

    • прямокутні;
    • квадратні;
    • круглі.

    При виборі поперечного перерізу в розрахунок беруться навантажувальні характеристики і призначення. На приклад, у вигляді декоративних опор для навісних перекриттів частіше використовують вироби з круглим перетином.

    Залізобетонні колони для будівель: як влаштовані?

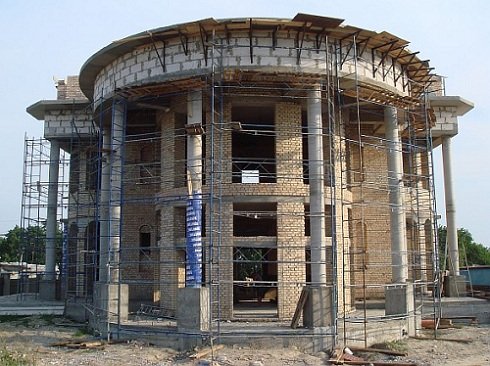

    Будівництво будівлі з застосуванням круглих колон

    Технологія виробництва

    Стандарти ГОСТ допускають кілька способів виробництва конструкцій, які здійснюють посилення будівель:

  • Монолітне бетонування. Дана технологія дозволяє робити заливку колон своїми руками прямо на будівельному майданчику. Для цього попередньо встановлюється опалубка, на приклад знімна пластикова, і вкладається арматура.
  • Збірні конструкції. Такі вироби виготовляються на заводі і транспортуються на будівельний майданчик. Тут робітники своїми руками, за допомогою кранів та іншої техніки, виробляють їх кріплення до опорних склянках і перекриттях.
  • Місце положення

    Як вже говорилося раніше, колони можуть виконувати різні функції, на приклад, опора, посилення чи декорація. По функціональному навантаженні і місця положення колони бувають:

    • середнього ряду;
    • крайнього ряду;
    • фасадні;
    • декоративні.

    Декоративні колони мають презентабельний зовнішній вигляд і практично не несуть навантаження. Однак, декоративні функції можуть бути покладені на фасадні колони, що служать опорами для балконів або лоджій.

    Залізобетонні колони для будівель: як влаштовані?

    Використання круглих колон для оформлення фасаду будинку

    Монтаж та підсилення перекриття проводиться за допомогою колон середнього та крайнього ряду. Різниця лише в тому, кріплення якої кількості плит передбачає опора. На приклад, крайні колони мають один виступ для кріплення балок перекриттів своїми руками, а середні – два.

    Купуємо залізобетонні колони

    Бетонування колон своїми руками на будівельному майданчику обійдеться дешевше. Але якщо ви не професіонал і будуєте не одноповерхова будівля – ризикувати життям всіх домочадців не варто.

    Що ж стосується промислового будівництва, посилення будівель або монтаж збірних конструкцій воліють проводити за допомогою готових опорних виробів.

    При придбанні готових колон в розрахунок береться наступне:

  • Робочі креслення або типові технологічні карти (ТТК), за якими буде проводитися монтаж будівлі.
  • Висота і поверховість майбутньої споруди.
  • Форма будови, виходячи з цього – бажана форма опорних елементів.
  • Ширина поперечного перерізу.
  • Відстань від складу до будівельного майданчика, на якій буде здійснюватися монтаж (для визначення способу і вартості транспортування).
  • Монтаж залізобетонних колон (відео)
