Петлі обігрівального трубопроводу теплої підлоги підключаються до системи опалення за допомогою спеціального пристрою – колектора, який є по суті розподільником теплоносія.
Призначення і принцип роботи
Для підключення петель обігрівального трубопроводу на колекторі є безліч відводів. Трубку з відводами називають гребінкою. Одна гребінка встановлюється на подачі, а інша на обратці. Пара гребінок утворюють колектор.
У кожну петлю обігрівального трубопроводу необхідно подати певну кількість теплоносія в одиницю часу, тобто певний потік енергії.
Тому на колекторі встановлюється додаткове обладнання – відключають і регулювальні крани. А щоб контролювати потік – вимірювачі потоку, термометри.
Також є необхідність закріплювати сам колектор у шафі чи на стіні, забезпечити вихід повітря з усієї системи, злив рідини, регулювати подається енергію не тільки вручну, але і автоматично. Все це вимагає встановлення на колекторі додаткового обладнання, яке розглянемо далі.
Колектор із засобами автоматичного регулювання потоку в кожному контурі може підключатися до апаратури, яка враховує не тільки температуру теплоносія, повітря в кімнаті, але і погодні умови.
Спочатку розглянемо найбільш просте обладнання.
Як облаштовується розподільник
При монтажі колектора гребінка подачі розташовується вище гребінки обратки, щоб тепле повітря від гарячої подачі не грів обратку.
Також подача/обратка зміщуються один відносно одного вправо-вліво, щоб одні підключені труби не заступали інші.
Зазвичай все це господарство розміщується в металевій шафі, який навішується на стіну або вмонтується в нішу.
Місце для шафи вибирається в проекті таким чином, щоб зручно було підключити всі петлі теплої підлоги, і зробити їх приблизно однакової довжини. А також, щоб не псувати інтер’єр.
Але кожен відвід на гребінках повинен бути забезпечений якийсь регулювальної і запірної арматурою, хоча б кульовими кранами, щоб можна було відключити кожну петлю трубопроводу.
Простий колектор теплої підлоги

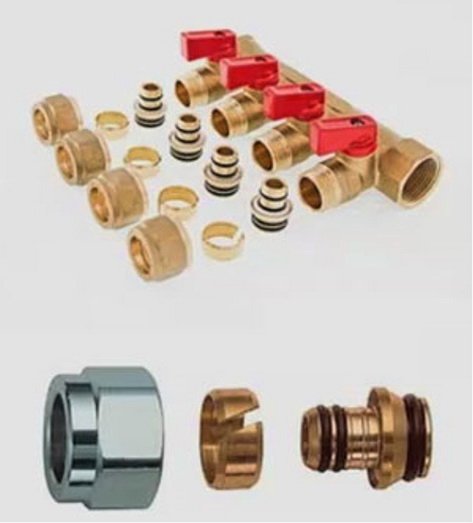

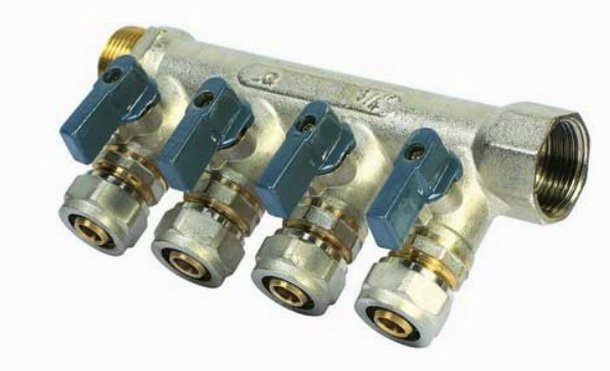

Найпростіший колектор для теплої підлоги складається з двох гребінок, на відводах яких встановлені евроконуса для підключення металопластикових та полімерних труб (зазвичай діаметр 16 мм). Також у самих відводах встановлені кульові крани для відключення кожного контуру.
Подібне розподільний пристрій придатне для роботи в системі теплої підлоги, але лише в невеликих будинках, там, де довжина контурів приблизно однакова, і необхідні температури їх нагріву теж приблизно рівні.
Такі колектора дешеві, найчастіше це продукція “невідомих виробників з кетая”. Тоді кульові крани на них течуть, конуса підтікають, а якщо гребінки обратки і подачі скріплені, то міжосьова відстань не відповідає європейським стандартам, і щоб підключити такий колектор потрібно щось винаходити….
Як влаштований
Розглянемо будову найпростішого колектора.
На малюнку колектор без кранів, але з іншим звичайним обладнанням – воздухоотводчиком і зливним краником.
Цифрами позначено

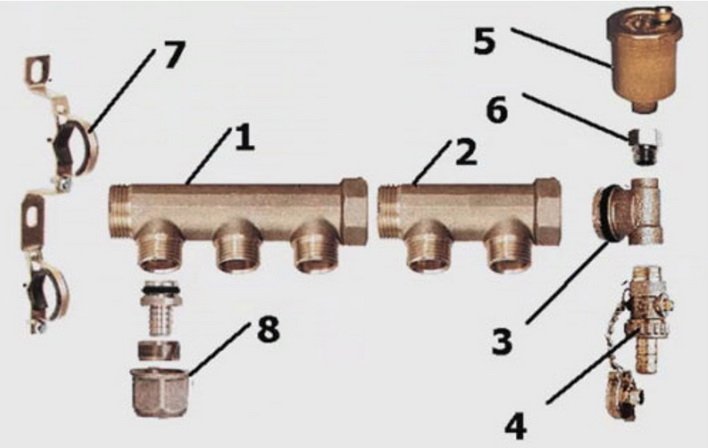

1, 2 – колектори; 3 – перехідник; 4 – зливний кран; 5 – повітровідвідник; 6 – відсічною клапан; 7 – кронштейн для кріплення; 8 – евроконус

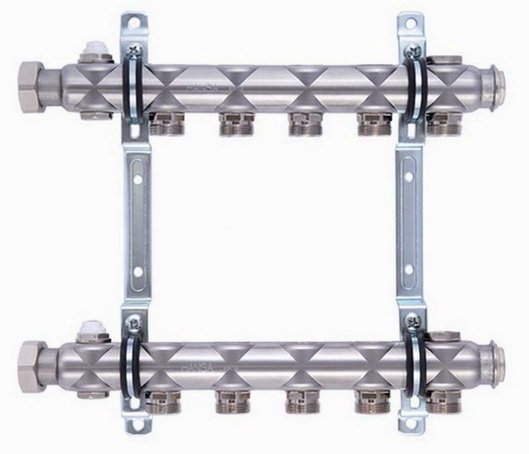

Наступне фото – проста гребінка з перекриваючими кранами і розібраними конусами.

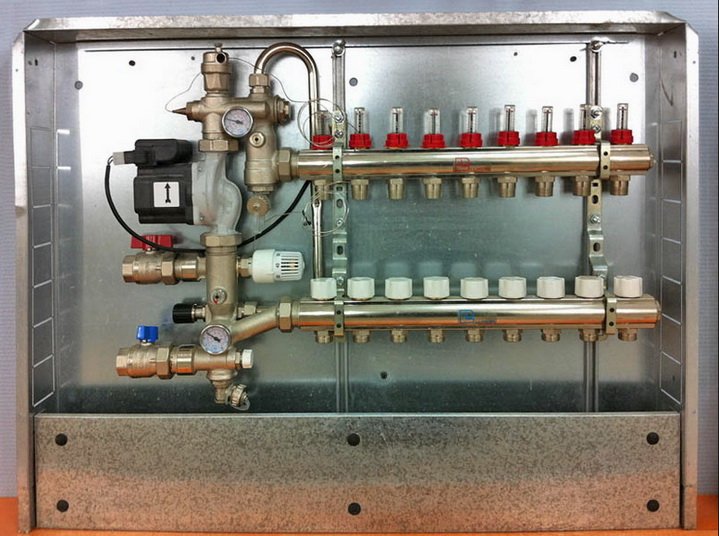

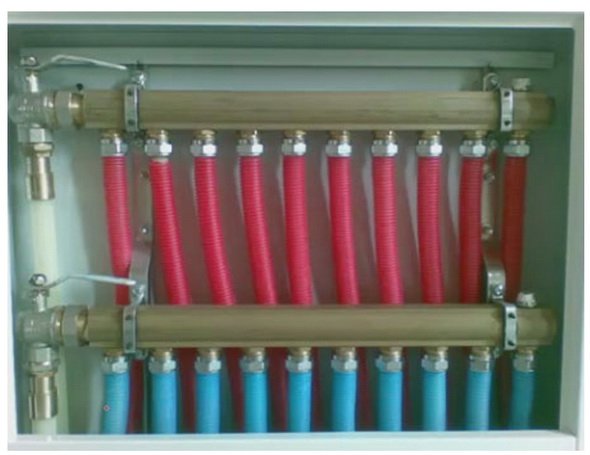

Ще фото – Розподільник в зборі без вимикаючих кранів в зборі в шафі, трубопроводи підключені.
Який трубопровід для контурів вибрати

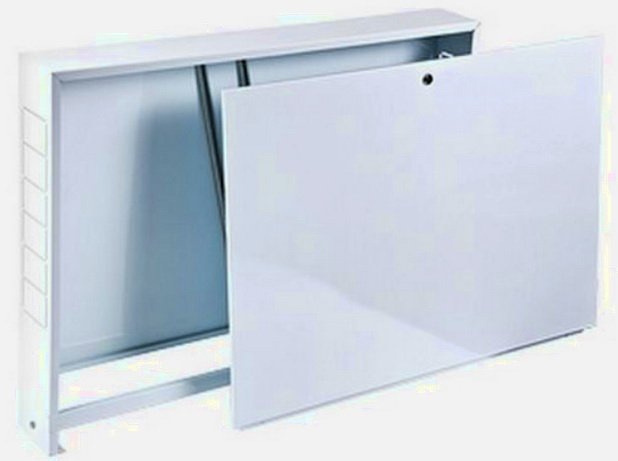

Наступне фото – колекторний шафа, – не дешеве обладнання, але можна і без нього, якщо колектор просто закріплений на стіні не буде псувати інтер’єр.

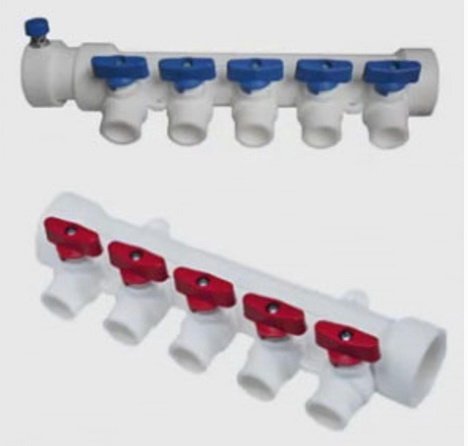

Обладнання може бути з поліпропілену, і зібрано своїми руками, що набагато дешевше.
Але частіше вимагається точна настроювання контурів, контроль за їх роботою, автоматизація роботи теплої підлоги. Тому далі розглянемо більш складні регулювальні пристрої.
Колектор з регуляторами потоку

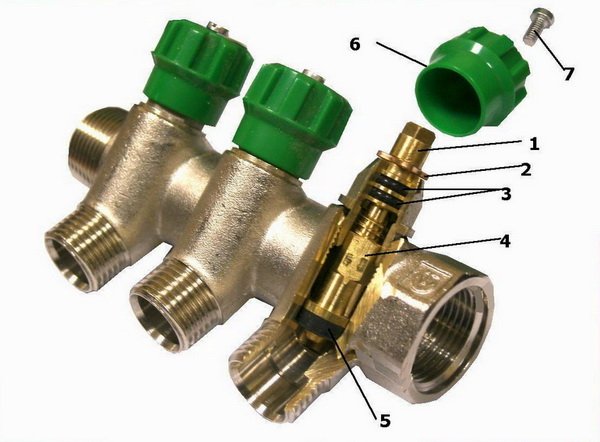

Такі колектори більш складні і дорогі, так як на кожному відводі встановлений регулювальний (балансувальний) кран (не плутати з перекриває кульовим краном).
Регулювальним краном можна вручну регулювати потік рідини в кожній петлі. Це майже завжди необхідно робити, так як довжина контурів частіше виходить з помітною різницею, гідравлічний опір у них різне, до того ж і температура нагрівання в різних кімнатах потрібна різна, – зазвичай санвузол і кухню гріють сильніше.
Яка температура повинна бути
Зазвичай на подачі ставлять гребінку з регулювальними кранами, а на обратці встановлюється простий варіант з відключають кранами.
Регулювальні крани можуть бути забезпечені електричними сервоприводами для регулювання автоматикою.
Але таки з обладнанням судити про кількість потоку можна лише приблизно,за положенням вентиля.
Вимірюють потік рідини в контурах за допомогою витратомірів, про що мова піде далі.
Фірмове обладнання

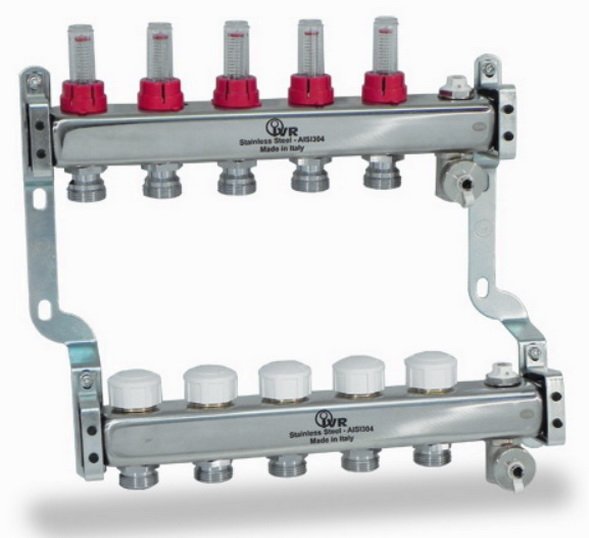

Варіанти колектора, де на подачі встановлені витратоміри з можливістю подрегуліровкі, а на обратці регулювальні крани з сервоприводами, вважаються універсальними для створення теплої підлоги, і відповідають сучасним вимогам.
Тут місця під крани з сервоприводами на обратці закриті заглушками.
Звичайно можна обійтися без дорогої автоматики, і користуватися ручними кранами замість сервоприводів.
Витратоміри полегшують налаштування системи з різною довжиною контурів.
Короткі контури потрібно буде просто “придушити” регулюваннями на колекторі, щоб вони не перегрівалися.
У прозорій колбі витратоміра, плаваючий кульку приблизно вкаже витрата рідини в кожному контурі.
Але гребінка повинна бути виставлена за рівнем, щоб показники не спотворювалися.
Ще варіант колектора обігрівається водяних підлог
Наступний колектор обладнаний ще і парою термометрів, що дуже корисно і дозволяє знати не перевищується поріг допустимої температури, а також різницю між подачею і обратку, – не перевищує вона 10 градусів, що може спричинити дискомфорт….
Діаметри різьби колектора головні частіше 1 дюйм, а у відводів полудюймовые під евроконуса для трубопроводу 16 мм. В комплекті – змішувальний вузол з насосом.
Система спочатку налаштовується регуляторами і покажчиками потоку.
Сервоприводу на обратці оперативно регулюють задані в автоматиці переваги. Температура в кімнаті, визначається термостатом повітря. Для визначення температури теплої підлоги, в нього вбудовується датчик. Запрограмований контролер за результатами від датчиків, видасть команду на потрібний сервопривід зменшити/збільшити на стільки-то подачу в конкретний контур.
Що вибрати

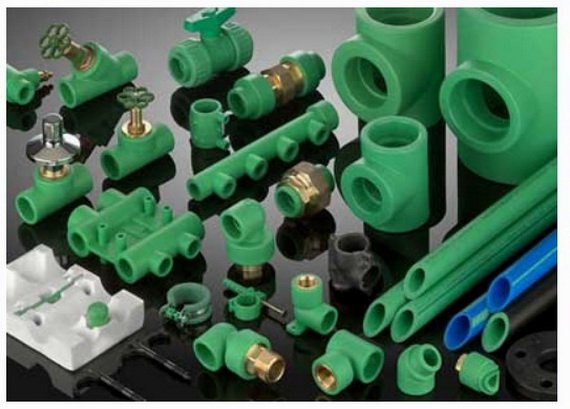

Щоб заощадити можна зібрати цей розподільник з фітингів, в тому числі спаяти з поліпропілену. На обратку встановити (впаяти) кульові краники. А на подачі, на кожному контурі встановити балансувальний кран. Колектор потрібно на відвід забезпечити відводом повітря. Бажано також прикріпити пару термометрів, на подачею і обратку.
Подібний пристрій можна придбати в зборі, воно підійде для невеликих будинків.
При налаштуванні кожного контуру кранами, за суб’єктивним відчуттям тепла, потрібно пам’ятати, що бетонна стяжка вельми теплоємна, і після подрегуліровкі має пройти 12 – 24 години щоб результати проявилися.
Надалі ж зазвичай о цій іграшці забувають, а загальну температуру теплої підлоги знижують на смесительном сайті термоголовкою, щоб підлога не дратував, і став у міру прохолодним….
Для складних схем і великих будинків, і якщо не хочеться возитися з настройкою, краще придбати дорогі системи з покажчиками потоку, автоматикою, сервоприводами, і все це змонтує і налаштує фахівець.
Колектор набувається з кількістю відводів на один більше ніж передбачено контурів…. щоб не помилитися, адже схему укладання можна і поміняти….. Всі частини, змішувальний вузол, повинні відповідати проекту з пропускної спроможності, потоку
