Як зробити заземлення в приватному будинку своїми руками

Навіщо використовують і яким має бути заземлення в будинку. Вимоги до контуру 220В і пристрій заземлення в приватному будинку своїми руками. Характерні помилки при проведенні робіт по заземленню.

У старих приватних будинках заземлення є не завжди, тому мешканці такого житла іноді відчувають неприємні відчуття при зіткненні з електроприладами. Може злегка «дергануть» холодильник, пральна машина або інший електроприлад з пошкодженою ізоляцією.

Удар струмом може коштувати життя, якщо, наприклад, на бойлері руйнується нагрівальний елемент і напруга розходиться по системі водопостачання.

Я вже писав як зробити електропроводку в дерев’яному будинку своїми руками. А тепер розповім як зробити своїми руками заземлення 220В в приватному будинку.

Зміст

Навіщо використовують заземлення

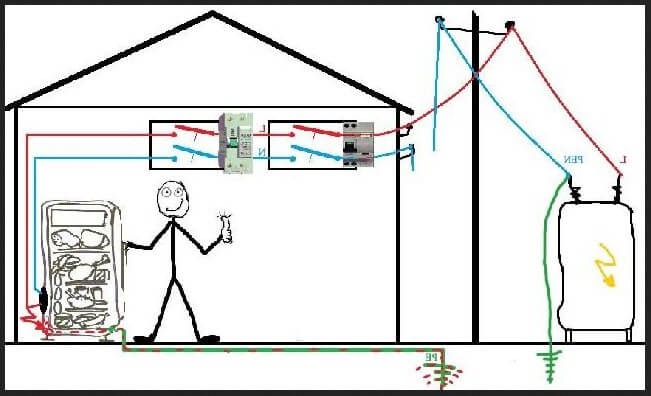

Напруга небезпечно, і щоб уникнути чутливих ударів струмом до розеток, крім проводів «фаза» і «нуль», підводять третій — провід захисту РЕ. Захисний провід потрібен, щоб не виконувати функцію заземлювача, а саме це відбувається, коли ви торкаєтеся вологою рукою до корпусу електроприладу і пропускаєте через себе невеликий розряд струму.

Провід РЕ візьме на себе електричний розряд і відведе його в землю через контур заземлення.

Заземлення захищає і електроприлади від людини — ми з вами носимо статичний заряд, він невеликий, але достатній, щоб вивести з ладу електроніку. При заземленні статичну електрику не накопичується і рівномірно тікає в землю.

Яким має бути заземлення

Заземлення з’єднує частини електросистеми з контуром через металеві провідники. Основним параметром заземлення є мінімальний опір розтікання потоку електрики по контуру. На цей показник впливає вологість землі, глибина закладки і кількість заземлювачів.

Оптимальне розташування контуру заземлення в приватному будинку своїми руками — по периметру будівлі або біля північної стіни, де найбільша вологість грунту.

Вимоги до контуру заземлення 220В

Сталеві заземлювачі не менше 4 мм в перетині.
Труби діаметром від 32мм.
Вертикальний пруток — від 16 мм і більше.
Горизонтальний пруток — від 10 мм.

Пристрій заземлення своїми руками

Спочатку треба вбити в грунт вертикальні стрижні. Щоб не пошкодити телефонні, електричні, газові і водопровідні комунікації, узгодьте маршрут з відповідними організаціями. Зробіть це, бо ліквідація ненавмисних поломок буде коштувати дорого.

Самий простий контур — лінійний, розташований уздовж вимощення. Якщо дозволяє час і матеріали, зробіть контур по периметру будинку. Ще один варіант — у формі геометричних фігур (трикутника, прямокутника тощо).

Відріжте 2 метри прута або куточка з загостреним кінцем.

Ручним свердлом пробуріть максимально можливе поглиблення і забийте заземлювач. Можете викопати ямку шанцевим інструментом. Якщо заземлювач проходить без перешкод, поглибите отвір на півметра. Проробіть цю операцію кілька разів. Глибше 3 метрів просуватися не варто, щоб не застрягти.

Забийте кувалдою кілька заземлювачів (3-4 штуки) строго вертикально і обріжте на 20-30 см нижче поверхні грунту.

Викопайте канавки, що з’єднують заземлювачі, на таку ж глибину.

З’єднайте заземлювачі електрозварюванням або болтами.

Щоб перевірити правильність влаштування заземлення в приватному будинку своїми руками, необхідно заміряти опір розтікання контуру. У нормі опір у мережі 220 В не повинно бути більше 30 Ом, виключення допустимо для деяких видів ґрунтів, наприклад, скелястих. В ідеалі опір повинне бути нульовим, але так практично не буває. Тестувати систему ви можете самі з допомогою омметра, але краще запросити співробітників електролабораторії.

З’єднайте контур заземлення з розподільним щитом сталевим провідником (D 8 мм). Для цього потрібно завести провідник через стіну будівлі. До кінця провідника приварите болт або наріжте різьбу і надіньте на неї наконечник із запресованим мідним дротом. Цей провід ви зможете заховати в будинку під плінтусом.

Характерні помилки при проведенні робіт по заземленню

Єдиний заземлювач. Опір грунту безпосередньо залежить від напруги і площі зіткнення з заземлювачем. Поверхня одного заземлювача недостатня для надійного захисту. Між 2-3 заземлювачами, розташованими на відстані не більше двох метрів, формується ефективна контактна площа.
Не можна розносити заземлювачі занадто далеко, щоб не розривати ефективну поверхню.
Заборонено проводити заземлення з використанням трубопроводів будь-якого виду.
Не виводьте заземлюючі провідники назовні і не підключайте їх до шини на непідготовлених майданчиках. Під впливом вологості почнеться корозія металу і провідник отгорит.
Не можна проводити послідовне заземлення електроустановок і підключати кілька провідників на одну площадку.
Не економте, використовуючи провідники з невисокою провідністю і відмовляючись від контуру. Захист в цих випадках буде неефективною.
Не намагайтеся віднести контур подалі від будинку. Контур не небезпечний для людини, тому при його розташуванні враховуйте естетику ділянки і вибирайте місце з самою високою вологістю.
Підключаючи контур заземлення до блискавки, ви створюєте ситуацію, при якій може перегоріти провідник, який з’єднує пластини. В цьому випадку ланцюг розімкнеться, і під час грози перегорять електроприлади або щитова.
