Як зробити заземлення даху з металочерепиці своїми руками?

Дахи з металевим покриттям використовуються в будівництві досить давно, раніше в якості покрівельного матеріалу застосовували листи звичайної оцинкованої сталі, сполучені вальцевым методом. Вже в ті часи люди помітили, що такі конструкції накопичують статичну електрику, а під час грози стають причиною пожеж, що приводять до зникнення цілих поселень. З появою сучасного аналога металевих покрівель металочерепиці деякі домовласники не стали серйозніше ставиться до заземлення, сподіваючись на традиційне російське «авось». У цій статті ми розповімо, як своїми руками заземлювати дах з металевим покриттям, щоб убезпечити себе від удару струмом і загоряння.

Зміст статті

1 Необхідність заземлення
2 Види заземлення
3 Конструкція заземлюючого пристрій
4 Відео-інструкція

Зміст

Необхідність заземлення

Якщо розглядати це питання з позиції теоретичної електротехніки, дахи з металочерепиці являють собою конденсатор, який має здатність накопичувати статичну електрику. Крім того, в якості гідроізоляції під металеву покрівлю частини використовують толь або руберойд, є діелектриками і ізолюючими металочерепицю від землі. В результаті сукупності цих факторів поверхню скатів концентрує на собі електричний заряд різної сили, що призводить до наступних наслідків:

Пожежа. Якщо в конструкції будинку використовуються і інші металеві елементи, між ними і дахом з металочерепиці виникає електрична дуга високої температури. Такий ефект приводить до виникнення іскри, якої достатньо для початку займання.

Травми. Якщо людина, що стоїть на землі, доторкнеться до даху з металочерепиці, у якої відсутнє заземлення, створюється електричний ланцюг для розряду. В залежності від кількості накопиченого струму це призводить до неприємних відчуттів, травм або навіть до летального результату.

Збої в роботі електричних приладів. Електричний заряд, що накопичується дахом м покриттям з металочерепиці, впливає на роботу електроприладів в будинку. В залежності від сили заряду вони можу барахлити або повністю вийти з ладу.

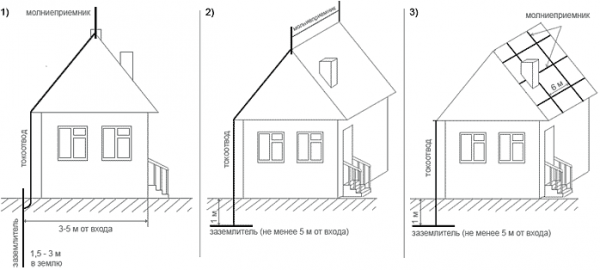

Схема блискавкозахисту дахи з металочерепиці

Важливо! На думку досвідчених майстрів, зробити заземлення в даху, якщо вона покрита металочерепицею, однозначно потрібно, тим більше це завдання можна виконати своїми руками без великих фінансових вкладень. За сучасними правилами прокладання електромереж, для прокладки проводки рекомендується використовувати трижильний кабель, один з проводів якого підключається до заземлення, однак, магістральні мережі часто не відповідають ці стандартам, тому заземляти металевий дах необхідно окремо.

Види заземлення

Заземлення даху – процес зниження напруги дотику до безпечних для людини і тварин показників шляхом з’єднання поверхні металочерепиці з землею. Згідно будівельним нормам металеву покрівлю обов’язково потрібно заземлювати, щоб статичний заряд, що накопичується від тертя часток пилу про поверхню покрівельного матеріалу або виникає під час грози, не завдав шкоди здоров’ю та життю домочадців або не спровокував пожежу. Розрізняють наступні види заземлення:

Природне. Природним заземленням називають металеві елементи конструкції будинку, які знаходяться в землі і підходять, щоб відвести електричний заряд. До них відносяться трубопроводи водопостачання, свердловин, залізобетонний фундамент. Однак, зараз, коли для прокладки комунікація використовуються сучасні полімерні матеріали, природне заземлення практично не використовується, тому необхідно зробити штучне.
Штучне. Штучним заземленням даху називають процес цілеспрямованого, навмисного з’єднання поверхні металочерепиці з землею з метою розрядки статичної напруги. Використання заземлювального пристрій робить використання покрівлі з металевим покриттям більш безпечним для людини і в протипожежному відношенні.

Зверніть увагу! Щоб на поверхні даху з металочерепиці сконцентрувався значний заряд, не обов’язково атмосферну електрику, яке частині виникає в атмосфері під час грози, тертя частинок пилу про поверхню покрівельного матеріалу в суху погоду дає навіть більший за силою заряд. Електричне напруження вимагає розрядки, тому для металевої покрівлі обов’язково потрібно зробити штучне заземлення.

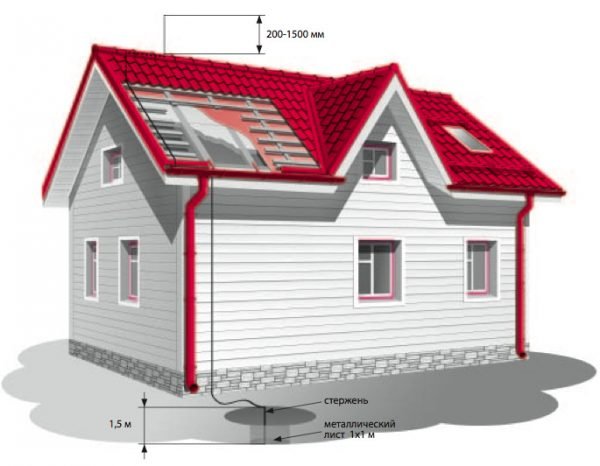

Пристрій заземлення даху

Способи заземлення даху

Конструкція заземлюючого пристрій

Щоб при контакті людини з металевим дахом не виникала електрична ланцюг, призводить до розрядки, використовують спеціальні заземлюючі пристрої, цілеспрямовано відводять електричний струм з поверхні даху в землю. Зробити такий пристрій можна своїми руками з мідного дроту і заземлюючого електрода. Для цього використовують матеріали, які проводять струм, але не схильні до корозії і стійкі до високої температури, що виникає в момент розрядки. Заземлювальний пристрій складається з наступних елементів:

Заземлюючий провідник. Цей елемент заземлюючого пристрою з’єднує точку заземлення, тобто поверхня даху з металочерепиці, і заземлювач, що знаходиться в землі. Провідник можна зробити зі сталевої або мідної дроту перетином не менше 4 мм2. Часто в якості елемента заземлюючого пристрою використовується електричний провід, очищений від ізоляції.

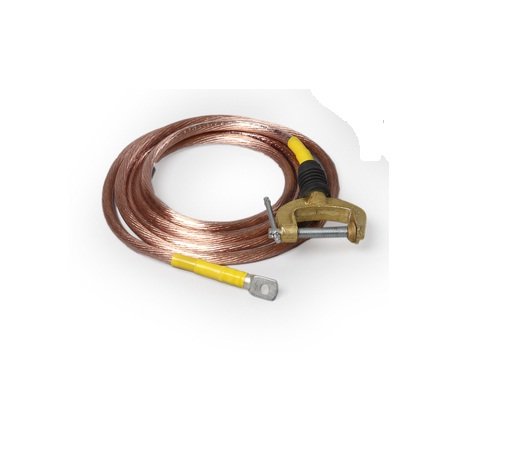

Заземлюючий провідник

Заземлювач. Цей елемент заземлюючого пристрою являє собою штир, трубу або куточок зі сталі або міді перерізом 2 см2 довжиною 1,5-2 м, які закопуються в землю на глибину 0,5 м. Вони з’єднуються з заземлюючим провідником і служать для розрядки електричного заряду.

Заземлюючий електрод

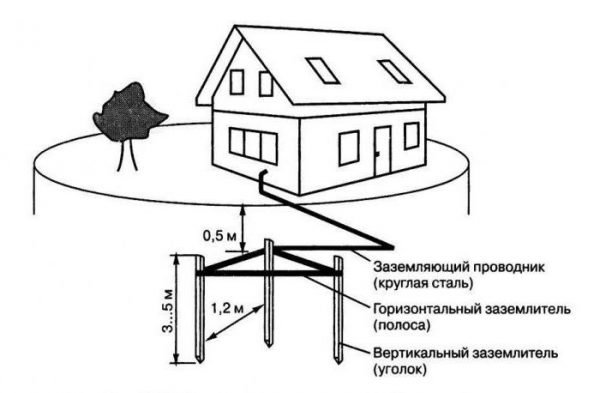

Заземлювальний пристрій з 3 електродів

Врахуйте, що якість заземлення характеризується силою заряду, який воно здатне зняти з поверхні даху. Щоб збільшити ефективність пристрою збільшують кількість заземлювачів або підвищують провідність ґрунту за допомогою розчину солей. Щоб зробити використання заземлювального пристрою безпечним, його розміщують на стороні будинку, протилежної входу, на максимальній відстані від фундаменту.

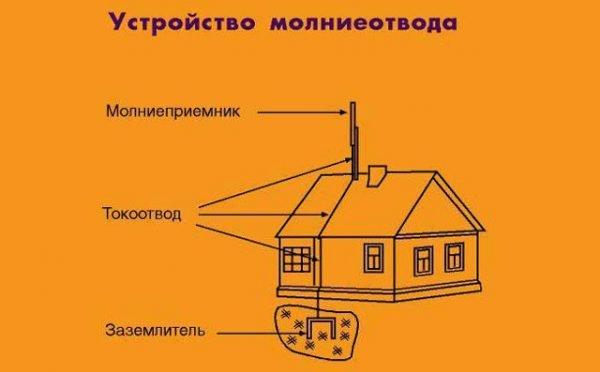

Конструкція блискавковідводу з заземленням
