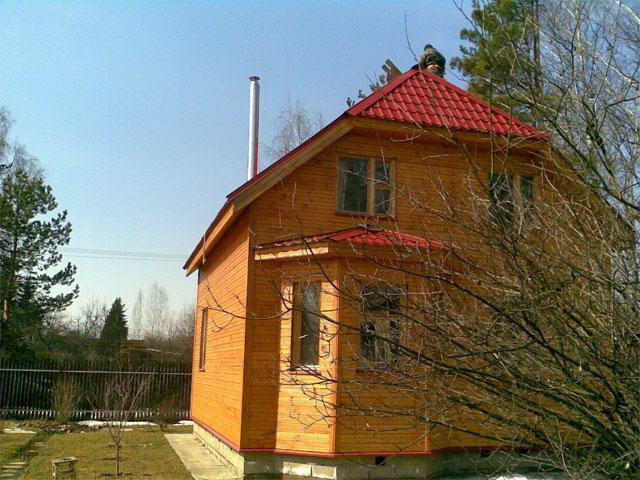

Центральну Росію, багату хвойними і листяними лісами, вважають колискою дерев’яного будівництва. Традиційне житло, рубаний пятистенок, будували саме з деревини, а вінчала цей ошатний, просторий терем трисхилий дах. Їздять по дорогах нашої країни, облепленным з двох сторін маленькими селами, зверніть увагу, що покрівля більшості будинків належить саме до такого типу.
Зміст статті
- 1 Особливості конструкції
- 2 Склад кроквяної системи
- 3 Види кроквяних систем
- 4 Процес будівництва
- 5 Настил покрівельного матеріалу
- 6 Відео-інструкція
Не дивлячись на давню історію і традиційність, трисхилий дах для приватного будинку виглядає сучасно і стильно, тому архітектори використовують її в самих амбітних дизайн-проектах. Застосовуючи для будівництва знання древніх зодчих і сучасні, функціональні матеріали,точний розрахунок вони досягають приголомшливого вигляду, самобутнього і унікального. У цій статті ви знайдете всю необхідну інформацію для її проектування та спорудження.
Особливості конструкції

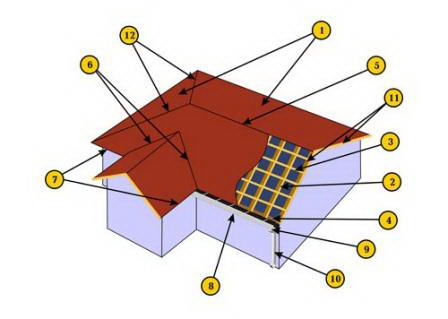

Конструкція трехскатной даху будинку дещо складніше, ніж двосхилим. Основна складність в тому, що в одній точці з’єднуються три елемента – дві накосние кроквяні ноги і коньковий прогін. Зробити це з’єднання своїми руками правильно – тонка робота, яка під силу лише професіоналу високого рівня, який може виконати точний розрахунок. Покрівля складається з наступних елементів, які демонструє схема:
Дах, що складається з 3 скатів, складна у проектуванні, трудомістка при будівництві, тому своїми руками починаючому будівельникові її зробити не під силу, якщо з допомогою висококваліфікованого покрівельного майстра, який візьме на себе проектування і розрахунок.
Склад кроквяної системи

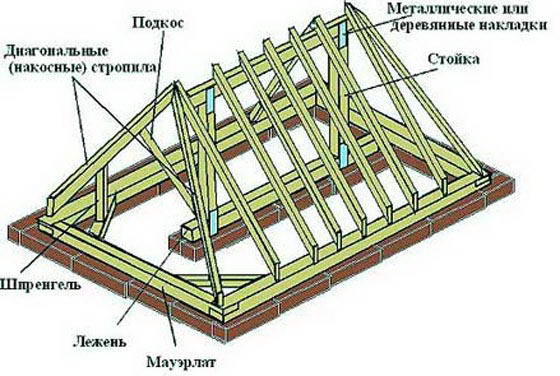

Кроквяна система трехскатной даху включає в себе елементи вальмового і двосхилим. Вони з’єднуються між собою і, взаємодіючи, розподіляють між собою чималу вагу трьох скатів. До її складу входять:
- Мауерлат. Як вже згадувалося, це брус перерізом 100х100 мм або 150х150 мм, що виступає в ролі опори для кріплення кроквяних ніг. Він розташовується на зовнішніх опорних стінах будинку.
- Лежень. Брус такого ж перерізу як мауерлат, виконує такі ж функції, тільки місце його розміщення – внутрішня несуча перегородка, яку використовують для установки вертикальних стійок наслонной кроквяної системи.
- Коньковий прогін. Брусок, який встановлюють в місці з’єднання кроквяних ніг. Він спирається на подконьковые стійки.
- Подконьковые стійки. Вертикальні опори, виготовлені з бруса, підтримують коник трехскатной даху, переносячи вагу на внутрішню несучу стіну, тобто в кінцевому підсумку, на фундамент.
- Пересічні кроквяні ноги. Дошки перетином 50х150 мм, підтримують трапецієвидні скати покрівлі. Верхньою частиною вони кріпляться до конькового прогону, а нижній до мауерлату.
- Нарожники. Або, як їх ще називають полуноги, вони мають різну довжину, що збільшується по мірі віддалення від вальми. Верхньою частиною їх закріплюють до діагональним крокв, а не до конькового прогону.
- Діагональні крокви. Дві кроквяні ноги, які відходять від коника до двох кутах будинку, в якому облаштовується трисхилий дах. Вони формують вальмовый скат і мають більшу довжину, ніж пересічні. Тому їх потрібно зробити з дощок більшого перерізу.
- Шпренгельные ферми. Підтримуючі елементи трикутної форми для діагональних крокв трехскатной даху. Їх монтують, якщо довжина накосных крокв занадто велика, тоді, коли вони провисають. Їх необхідність визначає розрахунок навантаження на діагональні крокви.
- Підкоси. Підпірки, розташовані під кутом 45 градусів, що підтримують кроквяні ноги, захищаючи їх під прогину.
Кроквяна система трехскатной даху налічує велику кількість частин. Чим більше площа, яку доведеться перекрити, тим більше вводять допоміжних елементів для забезпечення жорсткості конструкції, тим складніше її пристрій. Врахуйте, при цьому підпокрівельний приміщення захаращується всілякими опорами, які знижують можливість його використання як житлового.
Види кроквяних систем

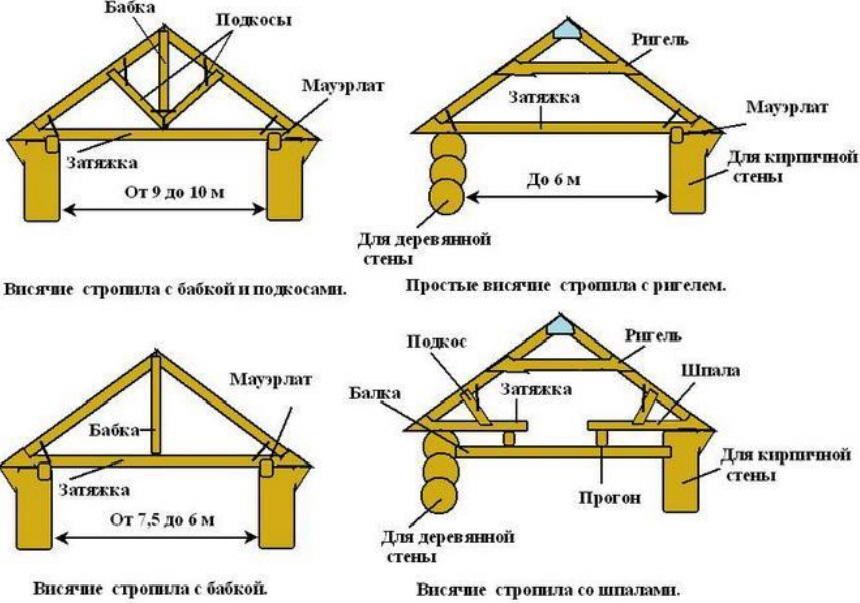

Різна планування споруджуваного споруди допускає використання одного з двох видів кроквяних систем, що розрізняються за кількістю використовуваних опор:
Досвідчені покрівельники рекомендують віддати перевагу саме наслонной кроквяної системі трехскатной даху, так як вона більш надійна й стійка, її розрахунок та проектування виконати легше. Каркас покрівлі виготовляють своїми руками з металу або дерева. Якщо вибір припав на металеві опори, краще використовувати куточки. Але найчастіше опорні елементи виготовляють з деревини, так це більш дешевий, доступний матеріал.
Процес будівництва
Щоб своїми руками побудувати трисхилий дах, потрібно закупити необхідні пиломатеріали, покрівельний матеріал, гідроізоляційну плівку, кріплення, утеплювач і пароізоляційну мембрану. Всі дерев’яні елементи обробляють антисептичними складами і антипіренами, щоб знизити ризик загоряння та пошкодження деревини. Монтаж здійснює згідно наступного плану:

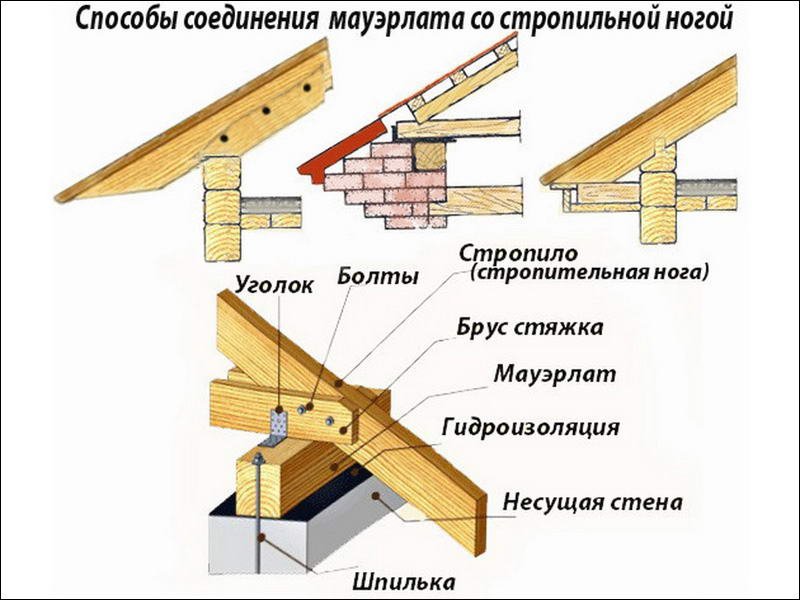

- Встановлюють мауерлат. Якщо будинок збудований з газосилікату або цегли, то по верхньому краю стін, на які будуть спиратися скати створюють армований бетонний пояс, стяжку, який вмуровують металеві шпильки для кріплення мауерлата. У дерев’яному будинку опорний брус кріплять на анкерні болти, а в деяких випадках його роль грають верхні вінці зрубу. Між стіною і мауерлатів обов’язково прокладають гідроізоляційний шар, наприклад, руберойд, складений в два рази. Шпильки кріплення розташовують між місцями врізки кроквяних ніг. Подібно до мауерлату закріплюють і лежень.
- Встановлюють подконьковые стійки. Найважливіше в цій справі забезпечити їх перпендикулярність лежню. Тому, поки вони не стягнуті коньковим брусом, їх зміцнюють тимчасовими підкосами. А під час установки кілька разів перевіряють кут за будівельним рівнем. На верхні частини стійок монтують коньковий прогін на металеві куточки або цвяхи.
- Настилають рядові кроквяні ноги. Спочатку виготовляють викрійку крокви, відзначають на ній випі під мауерлат, а потім по викрійці напиливают всі інші. Закріплюють першу і останню кроквяну пару, натягують між ними нитку, по якій вирівнюють та встановлюють інші ноги. Якщо довжина крокв більше 4,5 м, то їх підпирають підкосами, що відходять від стійки під кутом 45 градусів. Крок між рядовими кроквами визначає розрахунок навантаження.

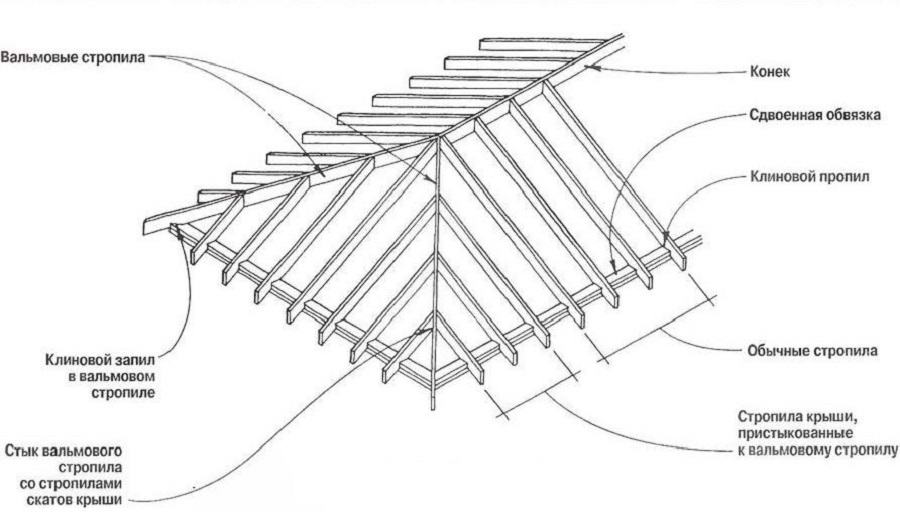

- Встановлюють діагональні крокви. Це найскладніший момент складання трехскатной даху. Верхня частина діагональних крокв з’єднується з коником, а нижні кріпляться до кінців фронтонного мауерлата. Між ними настилають рядні крокви, формують вальму. Звичайно досить 3 ноги з кроком 60-90 см, однак якщо планується врізка вікна, то для його підтримки вводять додаткове кроква.

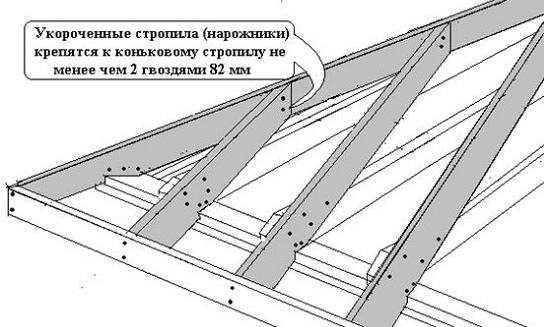

- До діагональним кроквяних ніг прикріплюють нарожные крокви за допомогою цвяхів або куточків з металу. На нижній частині нарожника роблять запил для кріплення до мауерлату.
- Прибивають кобилки, скріплюють їх карнизної дошкою, встановлюють вітрові дошки, кріплення під жолоб водостоку. Обшивають карнизи декоративним матеріалом.
Настил покрівельного матеріалу
Перед тим, як покрити трисхилий дах покрівельним матеріалом, проводять її гідроізоляцію. На поверхні землі розтягують рулон плівки, нарізають його на смуги. Потім їх за допомогою будівельного степлера закріплюють на кроквах горизонтально, розташовуючи внапуск 10-15 см. Поверх гідроізоляції кріплять контр-решетування з тонкою рейки і монтують обрешітку. Для металочерепиці та профнастилу підходь решітчаста схема решетування, а для м’якої покрівлі тільки суцільна.

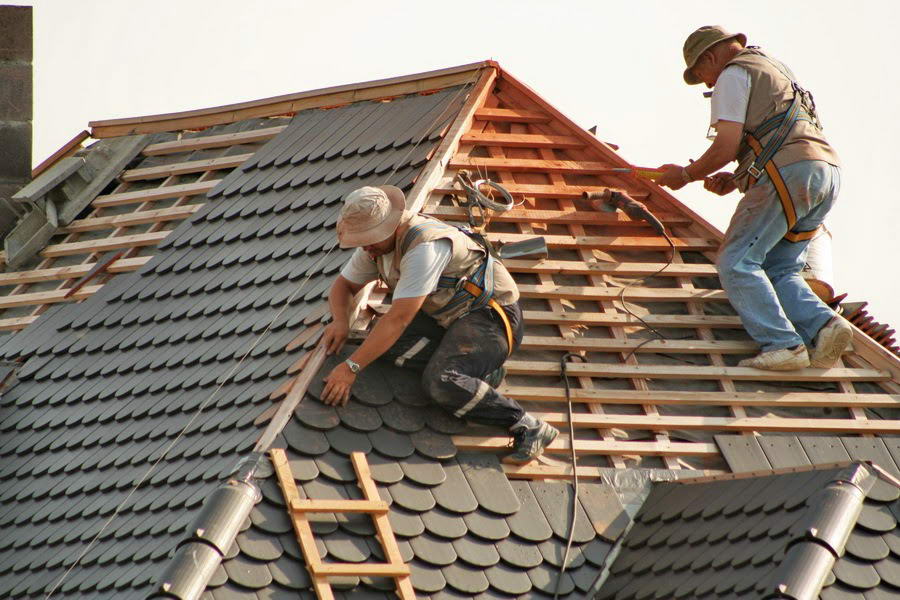

Настил покрівельного матеріалу починають знизу, розташовуючи листи або відрізи так, щоб вони знаходили один на одного в місцях з’єднань на 10 см. Всі шви і кути між скатами обробляють герметиком на силіконовій основі. Кріплення використовують тільки той, що постачався в комплекті з покрівельним матеріалом. Зазвичай це спеціальні цвяхи або саморізи, виготовлений з оцинкованого металу, забезпечені каучукової капелюшком. При закручуванні така капелюшок розплющується, щоб захистити отвір від попадання вологи, завдяки чому покрівля не буде протікати.
Трисхилий дах – не тільки естетичне, але і функціональне рішення облаштування покрівлі, витрати на яке окупаються довгим терміном експлуатації і високим ступенем захисту від вітру і опадів!
