Стовпчастий фундамент для каркасного будинку своїми руками будується з різних матеріалів, наведених нижче. При цьому кожний матеріал вимагає своєї технології будівництва. Про будівельних роботах (звести фундамент під каркасний будинок своїми руками), який фундамент краще для каркасного будови, і докладний опис технології заливки, розповімо в цьому матеріалі.
Будівництво будинку завжди починається з фундаменту. Для каркасних будівель найпоширенішим вважається стовпчастий фундамент, який досить просто зробити. Такий фундамент володіє необхідними характеристиками, що дозволяють витримати будівля в кілька поверхів.
Короткий опис
Такі конструкції фундаменту для каркасного будинку являють собою не що інше, як деяку кількість стовпів-опор. Їх встановлюють на певному інтервалі один від одного під несучими стінами будинку. Згодом на ці стовпи монтується обв’язку каркаса будинку своїми руками. Монтаж стовпів здійснюється в обов’язковому порядку в кутах, в місцях сходження несучих стін, а також через кожні 1-2,5 метра один від одного під несучими стінами. Більш точно крок опор визначається виходячи з матеріалу їх будівництва, маси будинку і його конструкції. Зазвичай стовпчики робляться прямокутної (250х250, 300х300, 350х350, 400х400) або круглої форми (діаметр від 200 до 250 мм). Мінімальна висота виступаючої над землею частини повинна бути від 0,5 метрів, тоді як глибина закладки поземною частини визначається розрахунками. При будівництві важливо витримати рівну площину поверхонь стовпів. Тому верхню точку для всіх колон визначають заздалегідь і виводять колони під один рівень.
Такий фундамент умовно ділять на кілька підвидів:

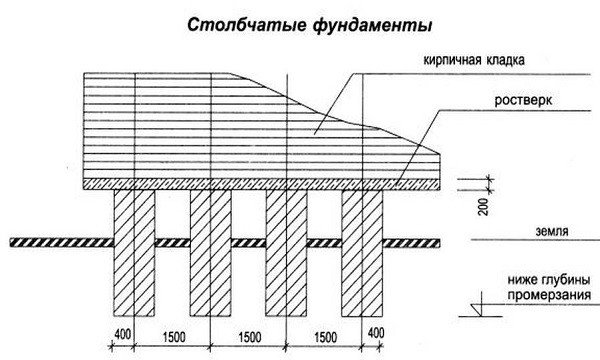

Ростверки зазвичай встановлюють зверху вигнаних колон. Вони дозволяють майже рівномірно розподілити вагу будови на фундаментних стовпах.
Вони не дозволяють перекинути будова з фундаментом при зміщенні грунтів по горизонтальній площині.
Однак глубокозаглубленные конструкції практично ніколи не роблять з ростверком. Це істотно збільшує час будівництва будинків, а також робить зведення опор для каркасного будинку своїми руками дуже складним і дорогим. Тому в цих випадках обв’язку каркаса кладеться на стовпи (покриті ізолюючим шаром).
Розрахунок фундаменту слід доручити професіоналам з будівельних конструкторських бюро, а от побудувати його можна і самому.
Заливаємо моноліт

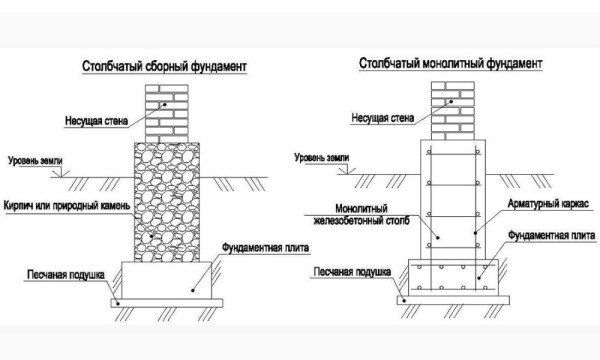

Саме цей фундамент каркасного будинку вважається одним з кращих. Його роблять заливкою бетону в пов’язану опалубку, яку роблять по всій глибині колони. Вони можуть бути практично будь-якого перетину. Майже завжди їх армують. Технологія їх будівництва майже не залежить від їх перетину.
Першим ділом риються котловани на глибину фундаменту. Котловани повинні бути ширше опор, щоб зручніше було встановлювати опалубку. Після чого приступають до складання та встановлення опалубки. Нею може виступати як шифер, так і дерево. У деяких випадках опалубка не потрібно: якщо ґрунт у викопаному котловані дуже щільний. Якщо грунт пухкий, опалубка встановлюється по всій висоті колони.

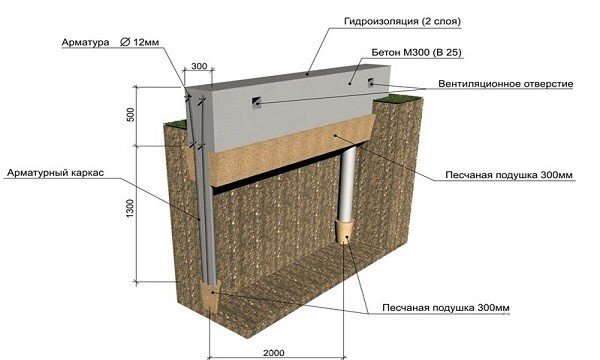

Далі влаштовується подушка з піску і гравію. Сумарна товщина шарів подушки повинна бути приблизно 25-50 див. При цьому шари необхідно трамбувати по мірі формування. Після чого у вириті ями встановлюють опалубку. Дерев’яна опалубка потребує внутрішньої ізоляції (для цього піде поліетилен). Іноді опалубка розширюється всередині, утворюючи своєрідний «черевик». Всередину конструкції встановлюють арматуру і пов’язують прути в решітки. Діаметр застосовуваної арматури повинен бути близько 10-12 мм. При цьому мінімально допустимий зазор від арматури до опалубки повинен становити 3 мм. Далі каркас зневажають підпорами, щоб уникнути зсувів при заливці. При цьому висота опалубки повинна бути більше, ніж висота стовпа. Перед заливкою слід закласти в стовпи спеціальні шпильки для кріплення нижньої обв’язки. При цьому висота закладок безпосередньо залежить від наявності або відсутності ростверку (у першому випадку вона повинна бути 5-10 см, у другому — 25-30 см).
Останній етап — заливка. Фундамент своїми силами заливати довго, краще найняти потужну бетономішалку яка швидко заллє потрібний обсяг.
При цьому слід застосовувати бетон марки не менше 200. Сам процес заливки робиться по частинах: заливається невеликий обсяг, трамбується, схоплюється, потім заливається наступний.
Аналогічним способом заливаються круглі колони, різниця полягає тільки в тому, що роль опалубки виконує руберойд чи інший ізоляційний м’який матеріал. Найважливіше — заливка повинна проводитися дуже невеликими обсягами (краще власноруч заливати відрами), щоб не деформувати опалубку.
Будівництво фундаменту з блоків
При будівництві такого типу фундаменту застосовуються бетонні блоки. Форма перерізу колон при цьому буде завжди або прямокутної або квадратної (з цілком зрозумілих причин). Бетонні блоки однієї і тієї ж форми можуть застосовуватися при будівництві «підошви/башмака» стовпа, викладки підземної і поверхневих частин. Побудувати фундамент під каркасний будинок своїми руками з блоків дуже складно, оскільки вони дуже важкі і без спецтехніки їх важко перемістити, особливо одній людині. Найбільш часто для викладки фундаменту застосовують невеликі блоки 200х200х400 мм (т. зв. «стінні»). Їх укладають в ями і з’єднують бетонним розчином.
Цим нескладним способом роблять малозаглиблений фундамент своїми руками під каркасні споруди.
Цегляні колони
Цей фундамент краще для каркасного будинку, що знаходиться на великому видаленні над ґрунтовими водами, і в разі відсутності переміщення ґрунтів — інакше колони почнуть руйнуватися. Для будівництва таких колон застосовують цегла-залізняк.
Як і при зведенні бетонних заливних колон, попередньо риються широкі ями під них, на дно яких укладають і утрамбовують піщаний шар і щебінь (подушка). Далі їх заливають нетовстим шаром бетону, на який починають класти цеглу.
В даному випадку кладку опор для будинку можна виконати двома способами. У першому випадку укладання проводиться на бетонну щільний шар без черевика, у другому — на бетонний башмак. У другому випадку необхідно попередньо залити бетонну башмак досить пристойної товщини і дочекатися його затвердіння. Підсумковий розмір (перетин) опор для каркасного будинку з цегли становить 25х25 см (кладка з 2 цеглою в одному рядку), для великих і важких будівель може бути виконана кладка в 4 в ряд цегли (38х38 в перерізі), при цьому необхідно встановити в стовп арматуру для посилення конструкції і підвищення міцнісних характеристик.
При цьому важливо, щоб стовпи цегляної кладки були ідеально вертикальними. В процесі кладки необхідно весь час контролювати вертикальну площину за допомогою зважування, рівнями, лазерними вимірювальними приладами. Інакше опора може швидко зруйнуватися під навантаженням.
Останній варіант — комбінації
Іноді для зведення колон фундаментів під каркасні будівлі застосовують одразу кілька матеріалів. Найпоширенішою є комбінація з бетону та бетонних блоків. У цьому випадку нижню частину бетонують, а наземну частину викладають блоками. Аналогічно можна комбінувати бетон з цеглою. Це дозволяє заощадити на опалубці і прискорити процес будівництва, однак істотно знижує міцність опор. При комбінуванні важливо пам’ятати, що необхідно робити всі опори однакові (тобто всі повинні бути комбінованими з застосуванням однакових матеріалів в однаковій послідовності). В іншому випадку буде нерівномірний розподіл маси конструкції, що призведе до руйнування фундаменту.
