Як зробити сонячні колектори для опалення будинку

Спочатку сонячний колектор встановив мій сусід по дачі, незабаром ідея використовувати безкоштовний і невичерпне джерело енергії набула характеру епідемії. Тепер на половині дільниць у нашому селищі є сонячні панелі, і практика показує, що влаштувати цю систему опалення може навіть початківець умілець.

Моїм натхненником і просвітителем став сусід-фізик, а тепер і я можу передати вам свій позитивний досвід.

Чим сонячні батареї відрізняються від колекторів

Перше, що вам потрібно знати — це відмінності сонячної батареї і колектора. У батареї теплова енергія перетворюється в електричну, акумулюється і може бути спрямована на роботу електроприладів, нагрів теплоносія і т. п. Щоб зібрати сонячну батарею, потрібні фотоелементи, послідовно з’єднані в корпусі.

Колектор призначений для опалення будинку безпосередньо з допомогою теплової енергії. Сонце нагріває воду, що надходить в опалювальну систему, ця вода може бути використана для автономного гарячого водопостачання. Фотоелементи для влаштування колектора не потрібні, і матеріали для установки ви цілком можете зібрати у своєму підручному господарстві.

Пристрій сонячного колектора

Принцип роботи сонячного колектора заснований на законах фізики — промені потрапляють в короб (замкнутий простір), трансформуються в теплову енергію і накопичуються. Звичайно, в колекторі і в трубах частина енергії втрачається, але навіть при ККД 60% сонячні колектори — гідна альтернатива традиційному опаленню. На півночі Європи так обігрівають половину приватних будинків, другу половину добирають пічним опаленням деревиною.

Складові частини гідравлічної системи сонячного колектора:

  • Панель.
  • Аванкамера.
  • Накопичувальний бак.

Панель — це радіатор з труб в коробі з верхньої скляною стінкою. Панель зазвичай встановлюють на даху або в іншому незатіненому місці. Вода надходить у радіатори, нагрівається і перетікає в аванкамеру, де холодна рідина заміщається гарячої. Таким чином зберігається тиск в системі. Гарячий теплоносій переходить в накопичувальний бак і розподіляється по опалювальній системі.

Підходяще місце для панелі — південний схил даху з кутом нахилу 35-45о. Для ефективного нагріву радіатор і короб всередині потрібно пофарбувати чорною фарбою.

Робимо сонячний колектор

Сонячна панель

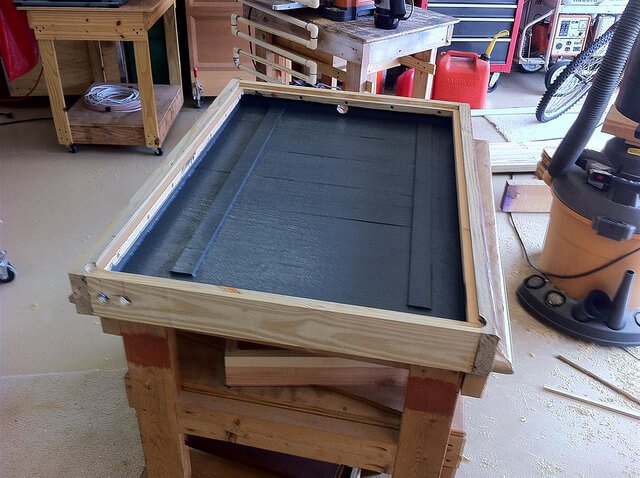

1. Спочатку я збив фанерний короб і утеплив його пінопластом.

Як зробити сонячні колектори для опалення будинку

2. Для радіатора нарізав широкі труби і з’єднав їх більш тонкими.

3. Радіатор і короб пофарбував у чорний колір.

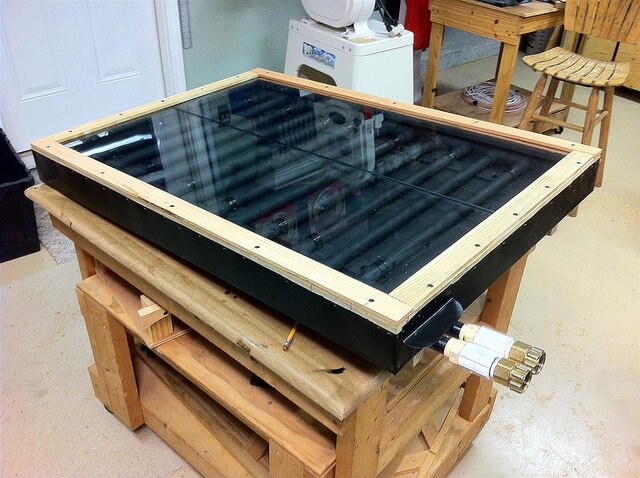

4. Короб закрив склом.

Як зробити сонячні колектори для опалення будинку

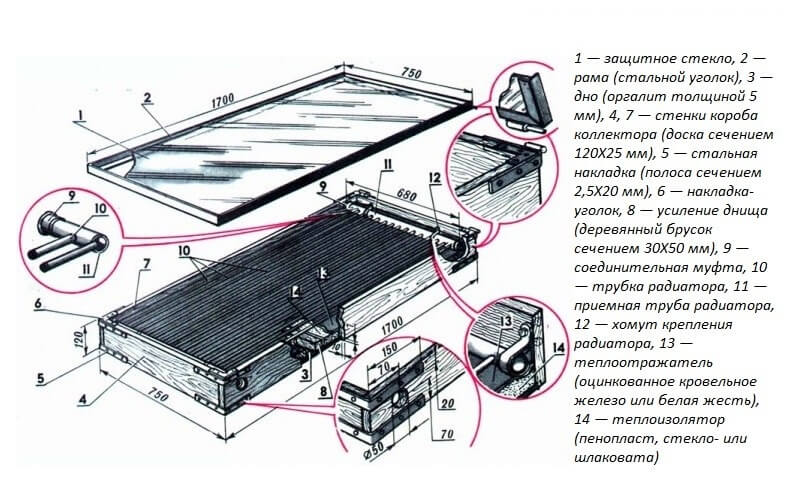

Схема сонячної панелі

Як зробити сонячні колектори для опалення будинку

Аванкамера і бак

5. Для накопичувального бака підібрав ємність 300 літрів. Якщо ви не знайдете великий бак, можете замінити його декількома сполученими між собою ємностями.

6. Бак помістив у фанерний короб, заповнив порожнечі пінопластом для теплоізоляції.

7. Для аванкамери теж потрібен бак, але поменше — до 40 к. Аванкамера повинна бути герметично закритою, з куля-краном або подібним пристроєм.

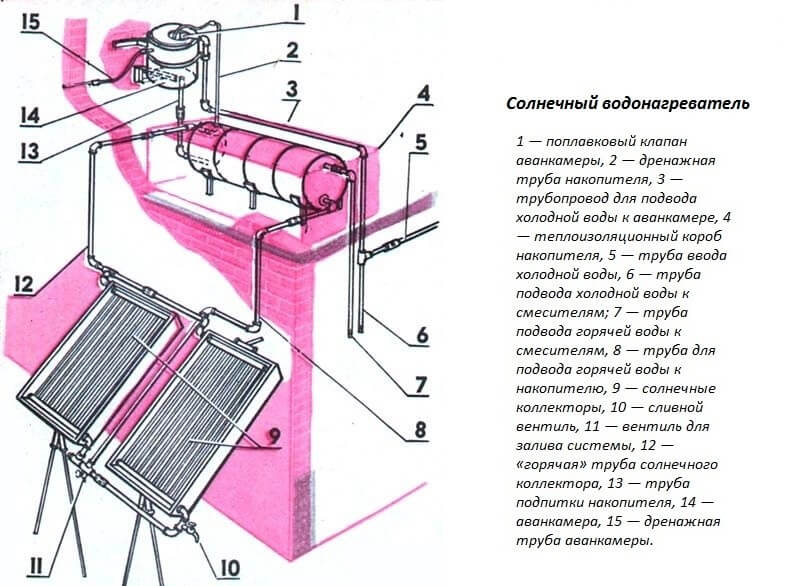

Збираємо систему

8. Встановив в накопичувальний бак аванкамеру так, щоб рівень води в накопичувачі був на 80 см нижче. При проектуванні системи розрахуйте, яку навантаження витримають перекриття, на які ви встановите колектор.

9. Встановив сонячну панель на даху — між накопичувачем і радіатором відстань у 80 див.

10. Приєднав дренажні труби накопичувача і аванкамери.

11. Встановив труби холодної і гарячої води до аванкамери, змішувачів, накопичувальному баку, радіатора. На ділянках з підвищеним тиском води використовував труби в півдюйма, на інших — дюймові. При з’єднанні встановлював перехідники, фітинги, згони і т. д.

12. Через нижні отвори дренажу залив воду в установку.

13. Аванкамеру приєднав до водопостачання і відрегулював рівень води в колекторі.

14. Перевірка пройшла успішно — стики не протекли. Отже, установка придатна до експлуатації.

Як зробити сонячні колектори для опалення будинку

Поради по монтажу

  • У системі може накопичуватися зайве повітря, для развоздушіванія внизу системи встановіть дренажні крани.
  • Утепліть всі труби з гарячою водою, щоб не втрачати тепло.

  • Для збереження системи при різкому похолоданні встановіть запірний вентиль на трубі з теплоносієм.

  • Якщо збираєтеся використовувати колектор для нагріву води, встановіть змішувачі, так як температура може бути високою.

Плоский колектор — найдешевший і найпростіший варіант геліо-пристрої, що ефективно працює протягом сонячного дня. Можливо, для опалення приватного житлового будинку, одного сонячного колектора буде недостатньо, але для давання тепла цілком вистачає.
