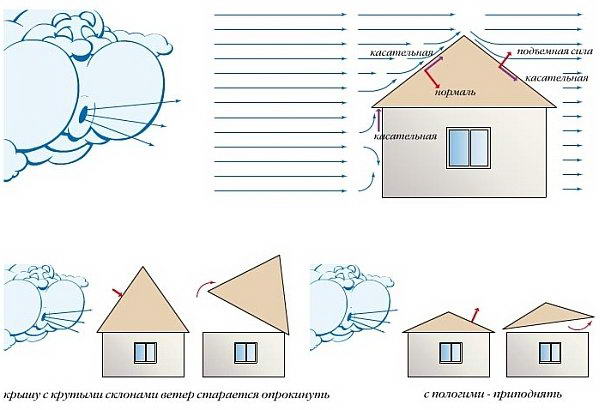

В процесі будівництва будинку або альтанки неминуче постає питання про те, яку конструкцію покрівлі віддати перевагу. Якщо зводиться спорудою має чотирикутну, а краще всього квадратну форму, дизайнери і архітектори нерідко зупиняють вибір на шатрової чотирисхилого даху. Складність цієї конструкції торицей окупається оригінальним зовнішнім виглядом, прекрасними термоизолирующими і аеродинамічними якостями. Ця стаття розповість, як конструюється і монтується шатровий дах своїми руками.
Зміст статті
- 1 Конструкція шатрового даху
- 2 Етапи будівництва
- 2.1 Створення проекту
- 2.2 Конструкція кроквяної системи
- 2.3 Хід монтажних робіт
- 3 Відео-інструкція
Конструкція шатрового даху

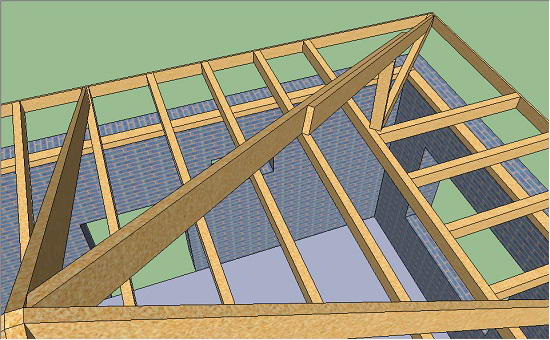

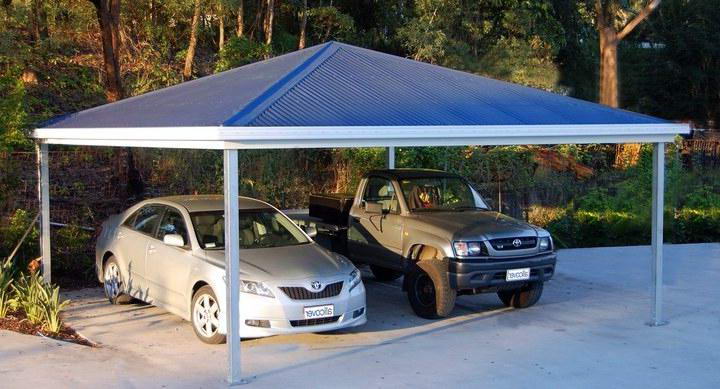

В будівництві прийнято розглядати шатровий дах як варіацію вальмового чотирисхилим, в якій конькового з’єднання трансформувалося в коньковий вузол, тобто видозмінилося з лінії в точку. Дах шатрового типу являє собою піраміду, сторони якої утворені чотирма скатами у вигляді рівнобедрених трикутників. Для монтажу підійде будь-чотирикутний будівлю, однак квадратна форма дозволяє добитися ідеальної симетрії, завдяки чому досягається найкращий результат.
У конструкцію шатрової чотирисхилого даху входять наступні основні елементи:

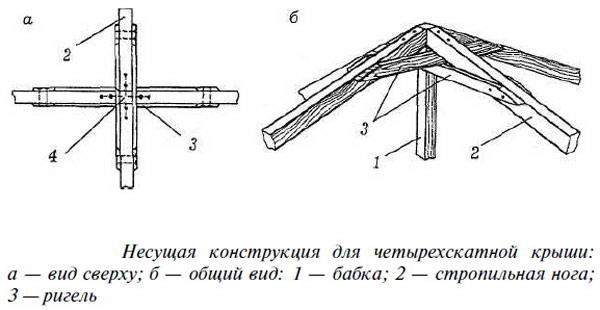

- Коньковий вузол. Пік даху, найвища точка даху, утворена з’єднанням накосных кроквяних ніг.

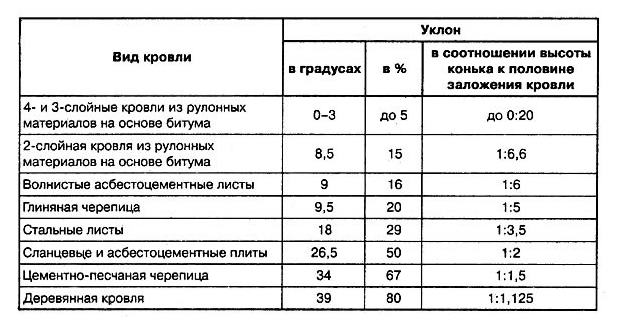

- Скати. Шатровий дах складається з чотирьох нахилених площин схилів трикутної форми. Діапазон кута їх нахилу лежить в межах 20-50 градусів, однак досвідчені покрівельні майстри вважають оптимальним кут 40 градусів.
- Кроквяна система. Каркас, службовець для підтримки конструкції покрівлі. Кроквяна система несе на собі і розподіляє вагу покрівельного пирога, задає геометрію скатів. Вона будується основі трикутників, найбільш жорстких і стійких фігур, які гарантують стабільність, надійність даху.

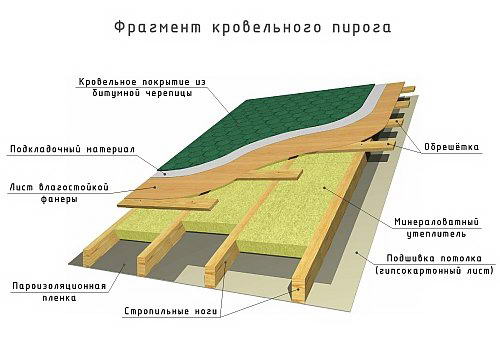

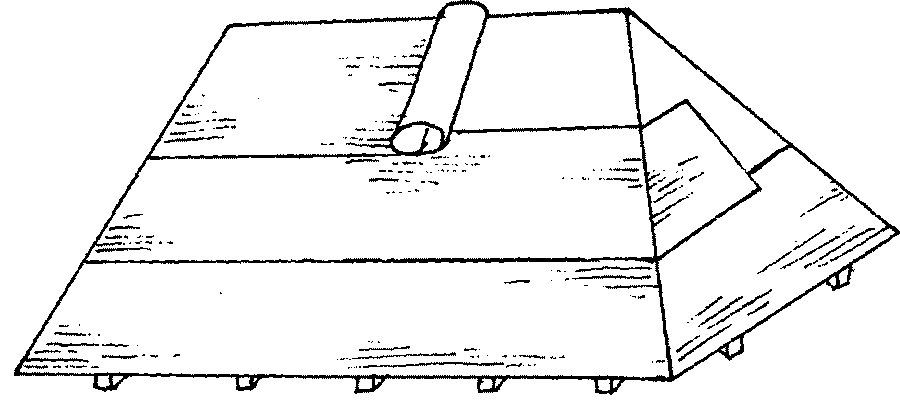

- Покрівельне покриття. Матеріал у вигляді рулонів, листів, окремих модулів або елементів, що володіє високою зносостійкістю, хорошими гідроізоляційними характеристиками. В цих цілях використовують металочерепицю, профнастил, ондулін, руберойд або шифер.
- Звіс. Звиси даху виступають за периметр підстави і захищають стіни від води під час дощу і вітру. Звис довжиною 40-50 см вважають достатнім для ефективного виконання своїх завдань.
Етапи будівництва
Створення проекту

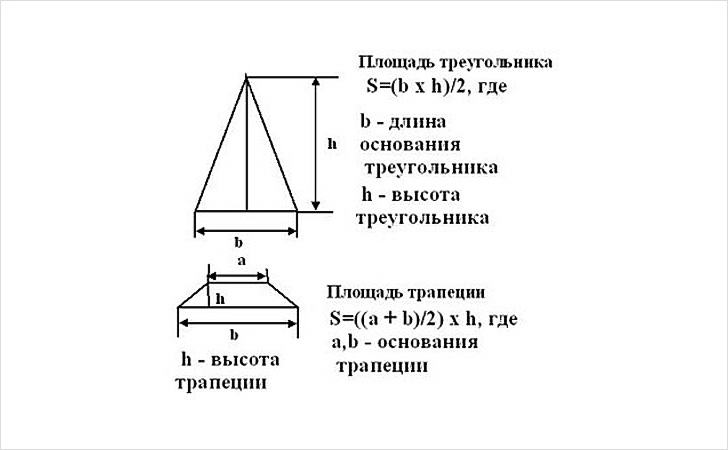

Шатровий дах своїми руками будується тільки на підставі грамотно складеного проекту, гарантує її надійність. Перед тим як зробити креслення, необхідно згадати шкільний курс геометрії, щоб зробити розрахунки кута нахилу скатів, висоти конька і площі скатів. Для виконання обчислень є проста інструкція:
Не забувайте, що у шатрового даху з прямокутним підставою, на відміну від такої ж конструкції з квадратним, скати будуть мати різний ухил і різну довжину кроквяних ніг. Слід враховувати це у розрахунках і монтажі!

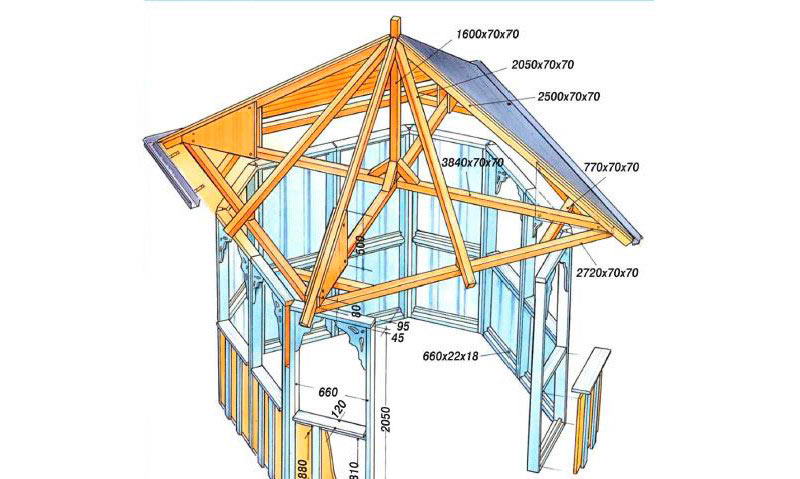

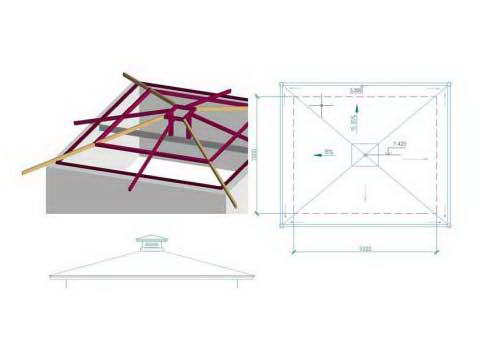

Проект створюють вручну чи за допомогою комп’ютерної програми, яка не тільки виконає за вас розрахунки довжини елементів кроквяної системи, але і підбере їх товщину. Результат етапу конструювання – схема з розмірами і взаємним розташуванням елементів даху, яка стане опорою для монтажних робіт.
Конструкція кроквяної системи

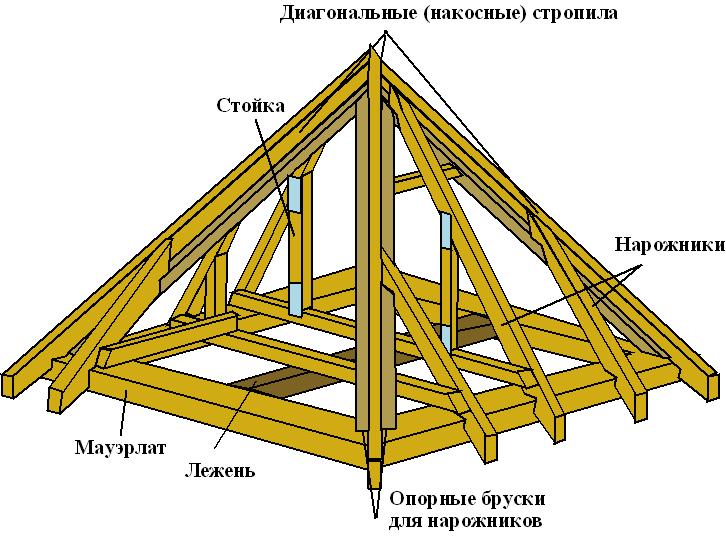

Кроквяна система шатрової виготовляється з деревини хвойних порід і складається з наступних основних і додаткових елементів:

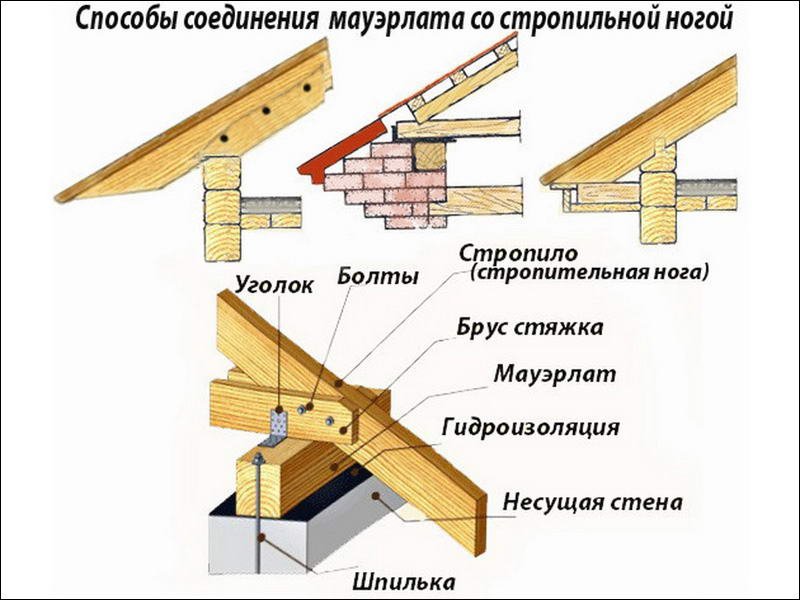

- Мауерлат і лежень. Опори з бруса, необхідні для розподілу навантаження по периметру несучих стін. Мауерлат укладають на зовнішні перегородки, а лежень на внутрішні. У дерев’яних будинках роль опорного бруса виконує верхній вінець з бруса або колоди. Споруди з цегли та блоків вимагають облаштування армованого бетонного поясу, в якій вмуровують металеві шпильки, на які через шар гідроізоляції укладають мауерлат.
- Стійки. Вертикально встановлюються опори, які підтримують коньковий вузол або кроквяні ноги.

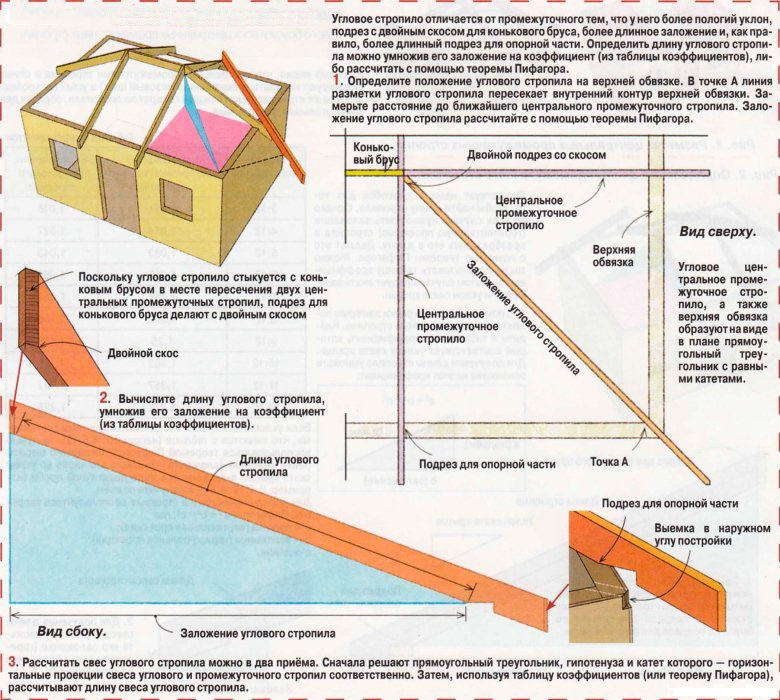

- Накосние кроквяні ноги. Вони відходять від конькового вузла до кутах споруди і утворюють ребра скатів шатрового даху. Накосние ноги довші за звичайні і піддаються підвищеному навантаженні, тому їх товщина повинна бути більше в два рази.
- Нарожники. Крокви різної довжини, що прикріплюються до накосным ніг і мауерлату, що формують поверхню скатів.
- Підкоси. Розташований під кутом 45 градусів до крокв елемент кроквяної системи, який запобігає провисання кроквяних ніг.
- Затяжка, ригель. Горизонтально розташована перемичка між двома кроквами, яка гасить распирающее дію, яке вони справляють на стіни.

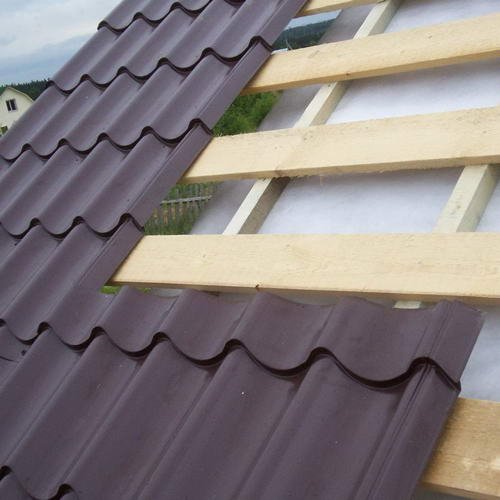

- Обрешітка. Підстава, на яке настилають покрівельне покриття. В залежності від типу якого, застосовують гратчастий або суцільний вид обрешітки.
У будівництво шатрового даху використовують висячу або наслонную кроквяну систему, в залежності від можливостей планування споруди. Проте, досвідчені покрівельні майстри не радять використовувати наслонный тип, якщо ухил скатів перевищує 40 градусів.
Хід монтажних робіт
Коли проект затверджений і матеріали закуплені, можна зробити монтаж шатрового даху своїми руками:

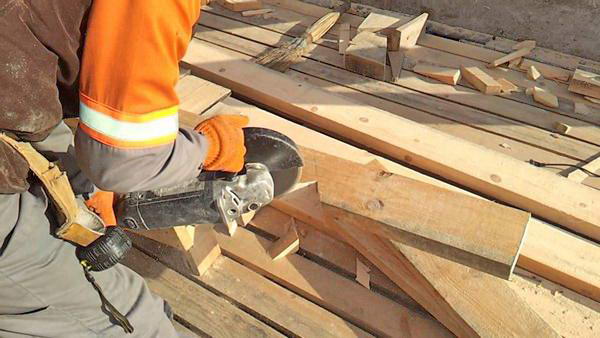

Деякі елементи кроквяної системи шатрового даху мають довжину, що перевершують 6 метрів, стандартну величину пиломатеріалів. Тому необхідно виготовляти набірні крокви, що складаються з кількох частин, або клеєні.
Будівництво шатрового даху своїми руками – важка, трудомістка робота, проте отримані результат, виділяє будинок або альтанку серед однотипних сусідів, винагородить вас за старання і витрачені сили!
