Як зробити подрібнювач гілок для опалення

На дачі та на присадибній ділянці завжди ростуть дерева або чагарники. Одні з них дарують нам фрукти і ягоди, призначення інших — просто радувати око. Якщо рослин небагато, ми легко справляємося з їх обрізанням, однак розкішний сад — гордість господаря і предмет постійних турбот. Обрізані і отсохшие гілки доводиться утилізувати, щоб вони не перетворилися у хмиз, а ділянка біля будинку — в непрохідні нетрі.

Впоратися із завданням можна за допомогою пилки і сокири, але для мене це занадто утомливо.

Перетворюємо гілки в тріску

Я давно спорудив на дачі подрібнювач, швидко перетворює дрібні гілки в тріску, яку можна спалити в опалювальному котлі. Так само я подрібнюю бур’ян, бадилля, стебла соняшників перед перетворенням в компост.

У цього способу утилізації дві переваги: по-перше, дачна ділянка виглядає охайним і доглянутим, по-друге, деякий час можна обігрівати будинок без витрат на паливо. Звичайно, можна було купити заводський подрібнювач, але коштує він недешево, а зробити просту установку своїми руками під силу навіть підлітку.

Зразком може слугувати один з двох видів промислових агрегатів:

  • дисковий — для дрібних гілок і трави;
  • механізм з декількох пив для циркулярного верстата.

Конструкції подрібнювачів відрізняються робочим механізмом, а приводний механізм може працювати від електромережі, на бензині або дизельному паливі.

Дискова дробарка

На металевому маховику-диску закріплені гострі ножі, які рубають гілки. З допомогою ремінного приводу приводиться в дію бензиновий або електродвигун, закритий надійним кожухом. Гілки подаються в бункер, розташований під кутом до ножів.

Дисковий подрібнювач переробляє гілки дуже швидко, але ножі потрібно час від часу знімати і заточувати. Це єдина незручність при експлуатації пристрою, так як зробити якісну заточку самостійно проблематично, доводиться користуватися платними послугами професіоналів.

Щоб зробити своїми руками дискову дробарку, потрібно вміти поводитися зі зварювальним апаратом. Підготуйте матеріали:

  • лист сталі в 10-16 мм завтовшки;
  • аркуш 5-міліметрової сталі для кожуха і бункера;
  • високоякісна сталь для виготовлення ножів, наприклад, ресора від машини;
  • круглі або профільні труби для рами;
  • вал зі сталі — D20 мм;
  • підшипники кочення № 307 — 2 штуки;
  • болти і гайки для кріплень;
  • ремінь (можна не встановлювати при електродвигуні з 1 500 об./мін.);
  • шківи.

Як зробити подрібнювач гілок для опалення

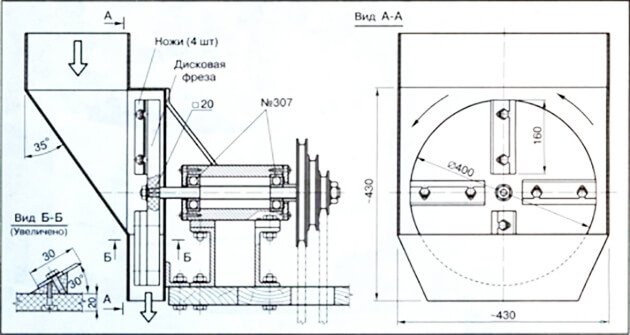

Як зробити дисковий подрібнювач

  • Вирізаємо коло D400 мм з товстої сталі. На краю диска робимо симетричні прорізи для виходу стружки. Кількість прорізів і ножів повинно збігатися.
  • У центрі просвердлюємо отвір, щоб вставити вал з різьбленням для маховика і шківа.
  • По кресленню замовляємо ножі фрезерувальнику або робимо їх самостійно.
  • У місцях прикріплення ножів просвердлюємо отвори і кріпимо ножі болтами.
  • Робимо корпус. З тонкої сталі вирізаємо два кола, діаметром на 5 см більше маховика. Третій стінкою кожуха буде вигнута металева смуга, що повторює контури боковини. Роблячи корпус, врахуйте, що він не повинен перешкоджати роботі маховика. З’єднуємо корпус зварюванням.
  • Щоб прикріпити верхню пластину можна зробити отвори для болтів або просвердлити наскрізь і закріпити стінку довгими шпильками.
  • У верхній і нижній пластинах просвердлюємо центральні отвори для валу.
  • Під час складання під маховик встановлюємо підшипник.
  • Корпус закріплюємо на раму із сталевого куточка. Двигун для маховика повинен бути досить потужним, це потрібно врахувати, вибираючи матеріал для рами.
  • Встановлюємо ремінну передачу на вал.

Матеріали для саморобного подрібнювача недорогі, багато можна знайти в домашньому господарстві.

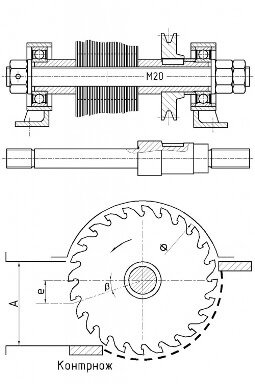

Подрібнювач з пив

Для пристосування другого типу доведеться купити 20 циркулярних пив. На вал встановлюють пили і привід обертає конструкцію, яка подрібнює деревину на тирсу. Швидкість роботи цього механізму невисока, але дрібними тирсою зручно опалювати будинок.

Зібрати агрегат простіше, ніж перший, нам потрібні:

  • 20 пил по дереву;
  • 19 розділових шайб товщиною 5 мм з 20-міліметровим отвором;
  • 2-міліметрова листова сталь;
  • труби для рами;
  • вал D20 мм;
  • два підшипника;
  • болти і гайки;
  • ремінь, шківи.

Як зробити подрібнювач гілок для опалення

Пили і шайби по черзі надягають на вал і з двох сторін стискають гайками. На вал напрессовывают підшипники і встановлюють на раму в обойми. Виготовлення кожуха і бункера, ремінна передача і прикріплення двигуна такі ж, як в попередній конструкції.
