Після завершення будівництва будинку часто виявляється, що місця для якихось господарських потреб в ньому недостатньо. Буває, виникає необхідність обладнати гараж, спорудити альтанки для відпочинку на природі, зробити теплицю або оранжерею, але маленька прибудинкова територія не дозволяє задовольнити всі потреби домовласників. Щоб заощадити вільний простір і будівельні матеріали, житло розширюють в горизонтальному напрямку, пристроюючи до нього необхідні приміщення. У цій статті ми розповімо, як зводиться односхилий дах прибудови до будинку своїми руками.
Зміст статті
- 1 Конструкція
- 2 Проектування та розрахунки
- 3 Матеріали
- 4 Монтаж
- 5 Відео-інструкція
Конструкція
Односхилим дахом називають легку покрівельну конструкцію, що складається лише з одного ската. Вона складається з дерев’яного кроквяної каркаса, обрешітки, фронтону і матеріалу покриття. Будівництво односхилого даху, прибудованої до будинку, відрізняється від окремій тим, що вона однією стороною прикріплюється до несучої стіни споруди. Кроквяний каркас такої конструкції складається з наступних елементів:

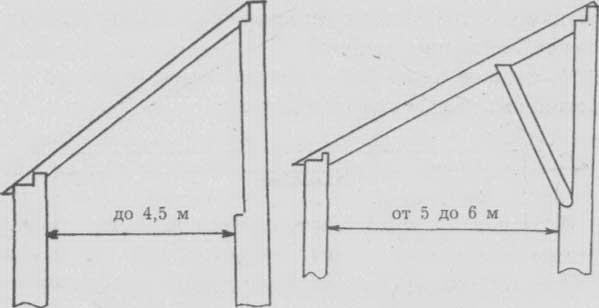

Кроквяні системи односхилого даху прибудови
Зверніть увагу! Односхилий дах – найбільш простий варіант покрівельної конструкції, доступний для монтажу своїми руками. Конструювання та створення проекту покрівлі такого типу не вимагає особливих знань і складних обчислень. Слабке місце цього варіанту перекриття, на який потрібно звернути увагу – стик схилу зі стіною будинку, де прилаштовується додаткове приміщення. Погана гідроізоляція з’єднувального шва часто стає причиною протечек в прибудові.
Проектування та розрахунки
Навіть найпростіші покрівельні конструкції потребують попередньому розрахунку і створення хоча б схематичного проекту. Щоб своїми руками побудувати односкатную дах для прибудови потрібно обчислити ухил і площа ската, різницю між висотами опорних стійок, довжину крокв. Кожен з цих параметрів впливає на ефективність і довговічність покрівлі. Щоб виконати обчислення, можна скористатися спеціальними комп’ютерними програмами або звернеться до найпростішим тригонометричним формулами:
- Ухил ската обчислюється як приватне різниці між висотою опорних стійок односхилого даху і шириною прибудови. Цей показник зазвичай лежить в межах 15-40 градусів, він повинен відповідати рекомендаціям виробника покрівельного матеріалу і кліматичних умов у зоні будівництва.
- Величину різницю між висотою опорних стійок отримують, помноживши ширину прибудови на кут нахилу ската даху. Цей параметр обчислюється, щоб правильно змонтувати конструкцію, витримавши розрахований ухил.

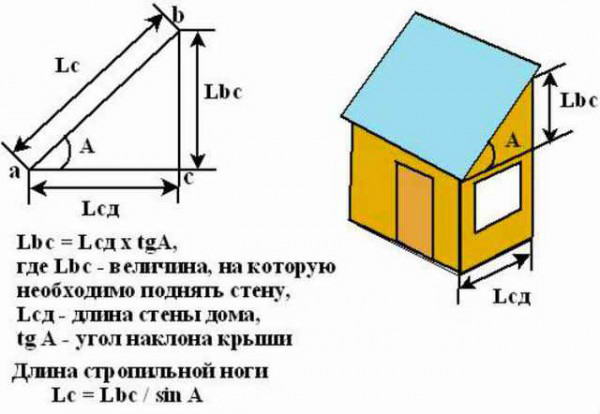

Розрахунок висоти опорних стійок і довжини кроквяних ніг
- Довжина стропильної ноги розраховується шляхом ділення різниці висот опорних стійок на синус кута, утвореного скатом і підставою даху. Цей параметр допомагає визначити, скільки пиломатеріалів потрібно купити для монтажу кроквяної системи.
- Площа ската обчислюють, множачи ширину на довжину. Ці розрахунки стануть в нагоді при придбанні покрівельного матеріалу. Однак, потрібно врахувати, що він купується з запасом 15-20% на нахлести і підрізування.

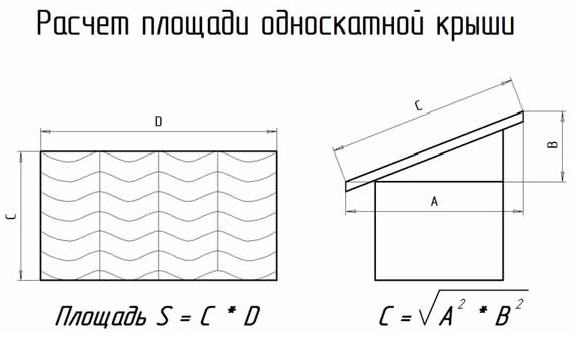

Розрахунок площі схилу односхилого даху
Зверніть увагу! Ухил ската даху для прибудови вибирають з урахуванням кліматичних умов в регіоні будівництва. Якщо регіон характеризується високим сніговим навантаженням в зимовий час, кут роблять більш крутим, щоб сніг і тала вода самопливом зісковзували з поверхні покрівлі. У вітряних районах краще себе ведуть пологи схили з ухилом до 15 градусів, володіють меншою парусністю.
Матеріали
Односхилий дах для прибудови – найбільш доступне рішення, як захистити споруду від атмосферних опадів і вітру, завдяки низькій ціні матеріалів, що використовуються. Все що потрібно для будівництва своїми руками, можна знайти в самому звичайному будівельному магазині. На збірку цієї конструкції потрібно менше матеріалів, ніж на зведення двосхилих, шатрових та вальмових дахів. Щоб почати монтажні роботи, необхідно закупити:
Допустимий ухил ската для популярних покрівельних матеріалів

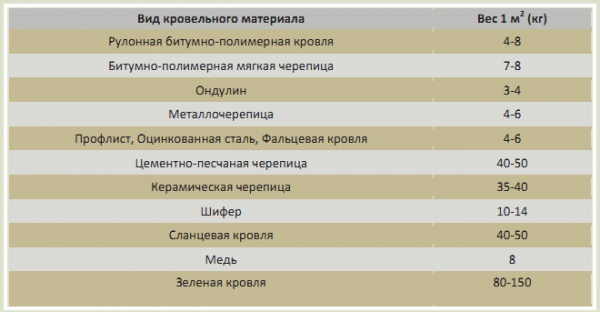

Вага популярних покрівельних матеріалів
Важливо! Щоб прибудова виглядала як частина архітектурного ансамблю будинку, а не псувала собою зовнішній вигляд, вибирайте для даху один і той же покрівельний матеріал. Якщо все ж хочеться заощадити, підберіть покриття такого ж кольору. Щоб не будувати складну кроквяний каркас, віддавайте перевагу легким матеріалів (профнастил, ондулін, руберойд).
Монтаж
Після того, як ви зробили схему майбутньої даху, розрахували основні параметри конструкції і закупили матеріали, можна приступати до монтажних робіт. Для складання потрібні наступні інструменти: електрична дриль, шуруповерт, будівельний степлер, рубанок для обробки деревини, ножівка або болгарка, шнур, маркер для розмітки і лінійка. Монтаж виконують в наступному порядку:
- До стіни будинку з допомогою міцних анкерних болтів або металевих шпильок прикріплюють мауэрлатный брус. Потрібно подбати про надійність кріплення, так як на нього будуть спиратися кроквяні ноги.
Монтаж мауерлата до стіни
- На опорні стовпи або несучу стіну прибудови встановлюють другий мауэрлатный брус. Він повинен розташовуватися нижче першого, щоб забезпечувався розрахований нахил схилу. До опорних стовпів мауерлат прикріплюють за допомогою металевих куточків, а до верхнього поясу стіни анкерними болтами.
- За шаблоном виготовляються кроквяні ноги розрахованої довжини, на них роблять вимпили під мауерлат. З допомогою куточків чи цвяхів фіксують крайні крокви, між ними натягують шнур і виставляють інші, орієнтуючись на цей рівень.

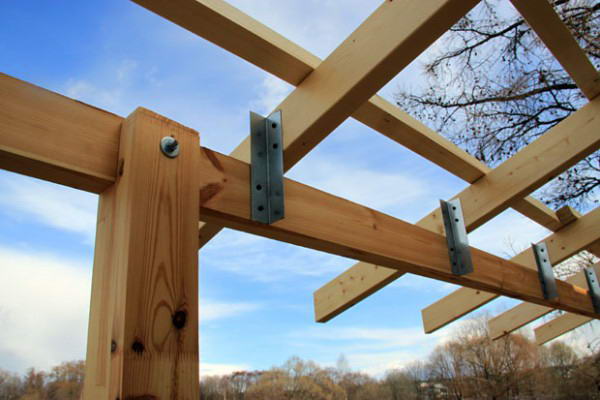

Прикріплення кроквяних ніг з допомогою металевий пластин
- На стопила розкладають гідроізоляційний матеріал. Якщо використовується руберойд, то в місці примикання прибудови до основного будовою його заводять на 15-20 см на стіну і приклеюють, розплавляючи нижній шар газовим пальником.
- Вздовж крокв гідроізоляцію закріплюють річками контр-обрешітки, які прилаштовують цвяхами. На контр-обрешітку прилаштовують дошки обрешітки з просвітами 10-15 см, які стануть підставою для настилу покрівельного матеріалу.

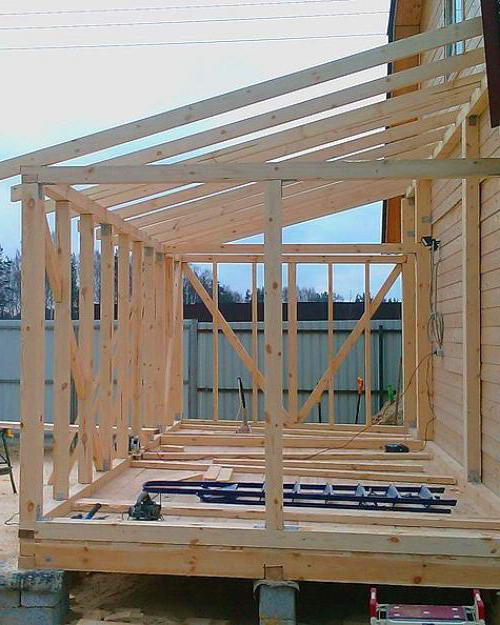

Готовий каркас
- На обрешітку укладають покрівельне покриття. Всі види покрівельних матеріалів настилають правій нижній частині схилу, розташовуючи листи з нахлестом 10-15 см. Якщо скат має маленький ухил, то нахлест збільшують або обробляють стики спеціальним герметиком.

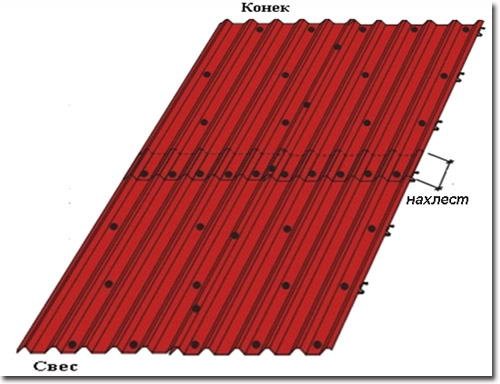

Схема укладання покрівельного матеріалу
Важливо! Мінус односхилих покрівель в тому, що вони мають односторонній стік води, тому потрібно подбати про встановлення хорошою водостічної системи. Після цього дах можна утеплити і зашити фронтони.
