Як зробити обв'язку каркасного будинку своїми руками

Технологія зведення каркасних будинків прийшла до нас з Америки, звичайно, вона зазнала зміни, адаптовані під наші умови і матеріали, але все ж основні моменти залишаються незмінними.

Технологія зведення каркасних будинків

Установка конструкції такої будови не представляє великих складнощів, впоратися з цими роботами можна і самостійно, головне, дотримуватися інструкцій. Одним з елементів будівництва каркасного будинку є обв’язка, яка поділяється на два види: верхню і нижню. Недотримання правильності технологій у виконанні робіт по обвязыванию каркаса, призведе до того, що вся конструкція не матиме тривалого терміну служби, і буде призводити до часткового або повного руйнування.

Зміст:

1 Призначення обв’язки
2 Особливості фундаменту
3 Матеріали
4 Вимоги, що пред’являються до обв’язку
5 Установка нижньої обв’язки
6 Встановлення верхньої обв’язки
7 подвійна Верхня обв’язка
- 7.1 Наші рекомендації:

Насамперед визначимося, для чого необхідно зв’язування конструкції каркасу в процесі складання і які функції воно на собі несе.

Зміст

Призначення обв’язки

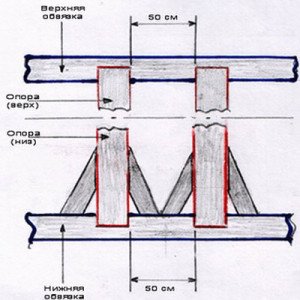

Навіщо потрібна обв’язка каркасному будинку

Виконання каркасних елементів забезпечує в першу чергу конструктивну міцність споруди, а також надійність конструкції будинку. Верхня і нижня обв’язки мають дещо різне призначення один від одного, хоча конструктивний принцип виконання у них однаковий.

Нижня обв’язка. Вона здійснює кріплення обв’язувальної конструкції до фундаментної основи, перерозподіляє навантаження від стін будинку до основи також нижні обв’язування може служити, таким елементом фундаменту, як ростверк.

ВАЖЛИВО! Зведення каркасу неможливо без встановлення нижньої обв’язки.

Верхня обв’язка каркасного будинку. Виконує функцію об’єднання внутрішніх і зовнішніх стін будинку в єдине ціле. Також здійснює передачу навантаження і рівномірний її розподіл від розташованих вище стін або перекриттів, покрівлі.

Перед тим як приступити до робіт по установці нижнього обв’язувального рівня, необхідно, щоб для дому було виконано якісну основу.

Особливості фундаменту

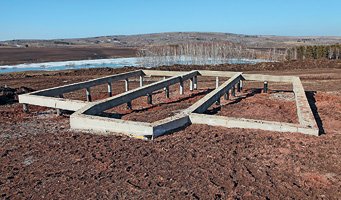

фундамент для каркасного будинку фото

Основа вашого будинку повинна бути підготовлена заздалегідь, за тиждень до початку робіт. Звичайно, конструкційна міцність бетонної конструкції буде досягнута не раніше ніж через місяць, але вже через 7 днів вже можна починати зведення каркасній конструкції. Такі маніпуляції ніяк не зашкодять вашій покладеному фундаментної моноліту. Для каркасних будинків можна використовувати будь-який вид фундаменту з існуючих видів.( про види пальових фундаментів ви можете почитати тут) Але є один нюанс, про який потрібно не забути на стадії заливки фундаменту.

ВАЖЛИВО! У застигає бетон необхідно вставити шпильки на глибину не менше 180 мм або вбити дерев’яні пробки, вони необхідні для закріплення першого обв’язувального ряду.

Звичайно, можна встановити анкерні болти після того, як фундаментна конструкція знайде міцність. Виконати це можна за допомогою перфоратора, яким на підставі будуть высверливаться отвори, а в них встановлювати анкера. Але такі дії можуть призвести до руйнування фундаменту надалі, тому краще скористатися способом по установці шпильок або дерев’яних пробок. Ці способи заощадять ваш час на закріплення обв’язувального шару і грошові витрати.

Матеріали

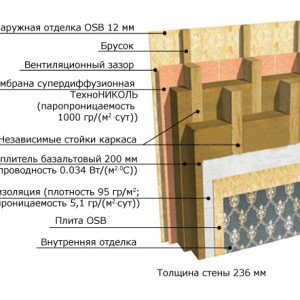

матеріали для каркасного будинку

Перед початком робіт слід запастися усіма необхідними будматеріалами.

Обрані вами сировину для будівництва, звичайно, будуть залежати від витрат, які ви розпланували на облаштування будинку. Але не можна скидати з рахунків і проектувальні приписи, які будуть диктувати вам сумісність матеріалів і їх правильний вибір.

Для каркасної конструкції вам знадобляться:

Дерево для каркаса. Пиломатеріали з нього можуть бути у формі бруса, дошки або колоди.
Орієнтовано-стружкова плита (OSB). Вона послужить для зведення каркасної стіни.
Гідроізоляційний шар, найкраще підійде для цього звичайний руберойд.
Кріпильні вироби. Вам знадобляться цвяхи – 50, 100, 150 і саморізи – 50, 100.
Утеплювач.

Якщо ви зверталися до послуг проектувальника, то в специфікації, він повинен надати перелік всіх необхідних матеріалів. Також їх кількість і можливість заміни тих чи інших компонентів. При самостійному будівництві, вам все одно не обійтися без проектувальної документації, адже розрахувати своїми силами необхідні матеріали без спеціальних знань вам не вдасться. Можна придбати готовий проект, вибравши потрібний варіант. У будь-якому разі фахівцями були проведені розрахунки по вибору будматеріалів, які ґрунтувалися на такі параметри:

граничні значення по дотримуваним навантажень;
опірність до зовнішніх і внутрішніх впливів;
щільність матеріалу і, відповідно, його вага;

Вимоги, що пред’являються до обв’язку

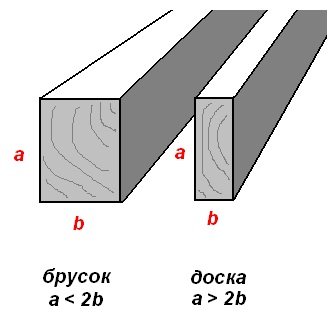

дошка для каркасного будинку

Будинок, виконаний з каркаса, як і будь-яка інша будівельна конструкція, виконана за проектами, несе на собі безліч розрахунків, тому кожен елемент повинен відповідати певним вимогам. Не є винятком і обв’язка каркасного будинку:

Використовувана дошка повинна бути однаковою і рівною, стандартний розмір дощок для таких робіт – 38х100 або 38х140, якщо використовується брус, розміри будуть 100х100, 120х120, 150х150.

В якості пиломатеріалів рекомендується застосовувати хвойні породи дерев, вони володіє хорошими якостями:

тривалим терміном служби;
необхідною міцністю;
прямолінійністю стовбура і т. д.

Використовується для обв’язки деревина повинна добре контактувати з вологою, чого не можна сказати про хвойних породах. Її застосування потребує додаткових обробок антисептиком. Оброблення деревини вручну буде дуже неякісним, його не вистачає для тривалої захисту матеріалу від гниття й цвілі. Ідеальний варіант обробка у спеціальних вакуумних камерах. Але як ви самі розумієте, що цей спосіб буде коштувати дорого, і знайти таку установку досить непросто.

Ще один варіант – листяні породи, вони дуже стійкі до гниття, хоча інші параметри, що забезпечує хвойна деревина, у них занижені.

Обв’язувальний шар повинна ідеально повторювати контур фундаментного підстави і відповідати проектним розмірам будинку. Розбіжності по ширині призведуть до накопиченню вологи під обв’язувальним шаром і гниття матеріалу. Якщо ж залита опалубка розширилася з часом і з’явилася виступає полку, тоді обробіть її хорошим шаром мастики, яка посилить гідроізоляцію і збереже деревину, використовувану для обв’язування.

Пристосування, що використовуються для кріплення обв’язувального шару повинні розташовуватися у фундаменті з кроком не більше 1.8 метра. Якщо використовуються шпильки, тоді діаметр її повинен бути не менше 12 мм Одна дошка повинна кріпитися двома шпильками.

Поверхня фундаменту має бути строго горизонтальна. Якщо є нерівності їх можна усувати непромокаючої фанерою. Також можливе використання ще одного ряду дощок, а фанеру можна вставляти між першим і другим обвязывающим поруч.

Установка нижньої обв’язки

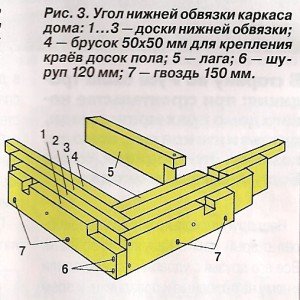

нижня обв’язка каркаса

Це перший шар дощок, який укладається безпосередньо на фундаментне основу і міцно прикріплюється до нього. Матеріали закуплені, фундамент залитий і витриманий, можна виконувати монтаж обв’язки каркасного будинку:

Перевіряємо поверхня фундаменту, і усуваємо спотворення якщо такі є, як це зробити описано вище.

Укладаємо гідроізоляційний шар. Руберойд клеїмо з допомогою мастики на поверхню фундаменту. Гідроізоляція буде захищати ваш фундамент від проникнення вологи.

Починається процес зв’язування з позначення кутів збирається конструкції. Виконуємо складання першого кута, від якого буде відштовхуватися вся обв’язка. Правильність виконаної роботи можна перевірити за допомогою будівельного трикутника.

Починаємо укладання дощок. Місця кутових стиків потрібно з’єднувати вибіркою, найбільш відомі та надійні варіанти: «в полдерева» і «в лапу». Перед кріпленням зібраних вузлів повинні бути виведені всі кути і діагоналі. Фіксувати ці вибірки можна кількома способами.

Розглянемо деякі з них:

1-й спосіб. Спочатку потрібно виконати отвір в тому місці, де буде з’єднуватися кут діаметром 20 мм. В отримані прохід вбиваємо дерев’яний штир, який відповідає розміру отвору. Вступає кінець від поверхні, повинен бути довжиною 8-10 мм.

2-й спосіб. З’єднання здійснюється вбиванням цвяхів. Розмір використовуваних кріплень має бути не менше 150 мм, а відстань до кромки більше 2 див.

3-й спосіб. Кріплення осуществляемся за рахунок шпильок, встановлених у фундамент або анкерів, які планується фіксувати в процесі обв’язувального кріплення.

Дошки нижньої обв’язки, крім того, що повинні бути з’єднані між собою, також ще кріпляться безпосередньо до фундаменту. Відстань місць установки шпильок переносимо на дошки і высверливаем відповідні отвори. Встановлюємо дошки нижнього обв’язувального ряду.

Перевірка правильності складання. Перед тим, як зафіксувати зібране пристрій контролюємо горизонтальність, а також точність з’єднання кутів за допомогою будівельного косинця.

Кріплення перевіреного і зібраного обв’язувального пристрою виконується трьома способами:

встановлені дошки фіксуються на шпильках гайками, під них обов’язково підкладаємо шайби. Їх використання обов’язково, тому що закручиваемая гайка може втоплюватися в деревині.
якщо шпильки не були закладені в фундамент, кріплення потрібно здійснювати за допомогою анкерів. Місце установки першого анкера, буде залежати від того, яким способом зафіксовані кутові стики. Якщо вони з’єднані цвяхами або штирями (1, 2-й способи), тоді положення анкера буде перебувати на лінії внутрішнього контуру фундаменту. А 3-й спосіб передбачає розташування анкера строго посередині кута. Крок між анкерами буде залежати від довжини ваших стін. Він повинен бути не менше 1 метра, але і не більше 2.4 метра. На коротких стінах повинно бути не менше двох анкерів.
з’єднання нижньої обв’язки з фундаментом здійснюється вбиванням цвяхів дерев’яні пробки, встановлені на фундаменті. Цей спосіб є самим надійним з трьох.

Після того як усі дошки скріплені між собою і зафіксовані на фундаменті, зібрана конструкція перевіряється ще раз на правильність по рівню, потім в нижній обв’язці виконуються отвори під стійки каркаса.

Процес по установці, який передбачає нижня обв’язка каркасного будинку, можна вважати закінченим. Тепер можна приступати до установки стійок каркаса. Верхня обв’язка укладається тільки після того, як виконані всі роботи із зведення каркасних стійок.

Установка верхньої обв’язки

верхня обв’язка каркаса

Для цих робіт використовується аналогічний матеріал, як і для нижнього зв’язує пристрою, вимоги до нього пред’являються такі ж. Використання дощок рівних за розмірами, необхідно для того, щоб вийшли однакові перерізу нижньої і верхньої обв’язок. Виконання цієї умови дозволить надалі монтаж обшивки і утеплення стін.

Кріплення обв’язки до вертикальних стійок можна проводити двома способами:

з’єднання за допомогою куточків, для цього використовуються кріпильні матеріали по дереву;
кріплення вирубкою, у дошках повинні бути попередньо вирізані пази, і тільки після цього їх можна піднімати наверх для установки. Кріплення з вертикальними стійками можна виробляти цвяхами, вбивати їх потрібно не менш ніж на 10 см;

Важливий момент! В обох випадках стійки повинні прийняти строго вертикальне положення. У варіанті з кріпленням вирубкою верхні пази повинні бути розташовані на одній лінії з нижніми прорізами.

подвійна обв’язка

Недотримання такого вимога призведе до порушення цілісності всієї конструкції. Надати жорсткості всієї збирається конструкції допоможуть діагональні укосами. Одна стійка зміцнюється чотирма такими елементами – двома внизу і зверху двома. На цьому етапі необхідно ще раз перевірити за допомогою схилу або рівня, відповідність каркаса горизонталях і вертикалях і є викривлення, усунути їх. Якщо укоси по ширині менше ніж стійки, установку краще виробляти з внутрішньої сторони каркаса, тоді укладається шар утеплювача буде простіше встановлювати.

Верхня подвійна обв’язка

Не завжди можна обмежитися установкою одного обв’язувального ряду. Якщо конструкція будинку має другий поверх просто необхідний ще один ряд для зв’язування. Також подвійна обв’язка каркасного будинку виконується на всіх несучих стінах, на які буде встановлюватися перекриття. Не вимагається другий ряд лише для внутрішніх стін.

Раніше існувала думка, що розташування стиків другого обвязывающей укладання повинно припадати строго над стійками, як з’ясувалося, це зовсім необов’язково. Головне, щоб рознесення між стиками першого і другого шару були 1200 мм. До матеріалу, який використовується для другого ряду, пред’являються всі ті ж вимоги, що й для попереднього. Пиломатеріали повинні бути рівні і однакового розміру. Стики першого і другого ряду не повинні збігатися по одній лінії. Верхня дошка повинна утворювати напуск на стик попереднього ряду. Після того, як буде зібраний другий обвязывающий шар, спочатку необхідно закінчити роботи по вирівнюванню стін каркаса. І тільки після закінчення можна приступати до фіксування другого ряду до нижнього шару обв’язки. Кріплення можна проводити за допомогою саморізів або цвяхів.

Після завершення робіт по обладнанню обв’язки, можна починати зведення другого поверху або укладанні перекриття. Наступний поверх будується за аналогією з першим. Також ідентична обв’язка другого поверху каркасного будинку.
