Як зробити обрешітку під профнастил на дах — пристрій і розрахунок (фото, відео)

Профлист вважається практичним, функціональним матеріалом, який дозволяє в короткі терміни перекрити дах. Висока механічна міцність, стійкість до корозії і інших зовнішніх впливів робить це недороге покриття лідером в малоповерховому житловому та виробничому будівництві. Так як профнастил досить простий в монтажі, він часто використовується при спорудженні покрівлі своїми руками. Цей процес не викликає жодних складнощів, якщо грамотно виконати пристрій підстави для покрівельного матеріалу. У цій статті ми розповімо, як правильно робиться обрешітка під профнастил, як зробити розрахунок кроку між рейками, а також вибрати довговічний матеріал.

Зміст статті

  • 1. Вибір матеріалу
  • 2 Розрахунок кроку
  • 3 Правила монтажу
  • 4 Відео-інструкція

Вибір матеріалу

Латами називають підстава, на яке настилають покрівельний матеріал, виготовлений з дерев’яних рейок або металопрофілю, покладених перпендикулярно кроквяних ніг. Вона рівномірно розподіляє навантаження на кроквяні ноги, запобігаючи деформацію поверхні даху. Профлист монтується на суцільну або гратчасту решетування у відповідності з технічними характеристиками матеріалу. Для виготовлення цього елемента кроквяної системи використовують:

  • Деревину. Натуральне дерево є найпоширенішим матеріалом, з якого виготовляється решетування під профнастил. Воно легке, міцне, завдяки чому дозволяє створювати міцні, надійні конструкції. Пристрій підстави з дерева виконується за допомогою необрізний або обрізної дошки шириною 150 мм і товщиною 40-50 мм. Недолік дерев’яного підстави полягає в тому, що деревина горить, при контакті з водою гниє, поступово втрачаючи міцність. Щоб продовжити термін експлуатації, дошки обробляють огнебиозащитой.
  • Метал. У виробничому будівництві для організації підстави під профнастил часто використовують металопрофіль. Металеві конструкції не мають обмеження по довжині, а також володіють більшою міцністю при меншій вазі. Пристрій підстави з металу дозволяє збільшити крок між елементами до 1-1,5 м. Металеві елементи при контакті з водою з часом покриваються іржею, поступово деформуючись. Однак, термін експлуатації підстави з металу більше, ніж у дерев’яних конструкцій.

b1aeb071e2cb4d5f2cb32294c2bde4e8 Як зробити обрешітку під профнастил на дах — пристрій і розрахунок (фото, відео)

Види підстав для настилу покрівельного матеріалу

b70cec39babc2980c60ed7cefb28be28 Як зробити обрешітку під профнастил на дах — пристрій і розрахунок (фото, відео)

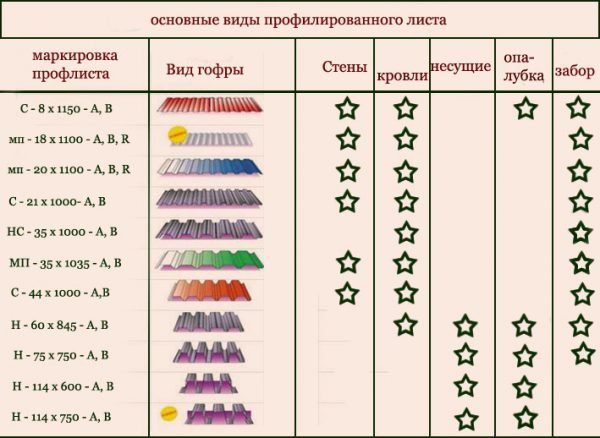

Види профнастилу

Важливо! Пристрій покрівлі з профлиста починається з настилу обрешітки. Щоб визначити, матеріал, оптимальне перетин елементів і крок між ними, потрібно зробити розрахунок. Обчислення ґрунтуються на визначенні навантаження, яка передає на підставу даху покрівельний пиріг.

Розрахунок кроку

Профлист вважається міцним, легким, стійким до механічних пошкоджень матеріалом, жорсткість якого збільшують додаткові вертикальні ребра жорсткості. Чим більше висота хвилі профнастилу, тим вище його несуча здатність. Як правило, обрешітка має простий пристрій, що залежить від типу й ваги матеріалу, а також від площі і кута нахилу ската. Крок обрешітки під профнастил регламентується будівельними нормами, розрахунок виконується, виходячи з ухилу даху:

  • Якщо похил даху становить 15 градусів або менше, для профнастилу монтується суцільна обрешітка. Для покрівельного матеріалу, що відноситься до несучого типу, допускається гратчаста конструкція з кроком до 400 мм.
  • Якщо кут нахилу скатів покрівлі знаходиться в межах 15-30 градусів, крок між елементами решетування повинен становити 300-650 мм. Це найбільш поширений пристрій підстави для настилу профлиста, який підходить для більшості дахів.
  • Якщо ухил даху перевищує 30 градусів, крок між елементами обрешітки для настилу профлиста можна збільшити до 100 див.
  • cc767cdbf8e3bdd0555bcd68cf97e1b3 Як зробити обрешітку під профнастил на дах — пристрій і розрахунок (фото, відео)

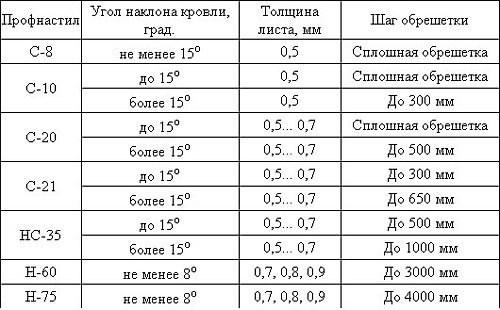

    Рекомендований крок підстави для основних марок профлиста

    3dd954dacd5f15be764cdb04835126a1 Як зробити обрешітку під профнастил на дах — пристрій і розрахунок (фото, відео)

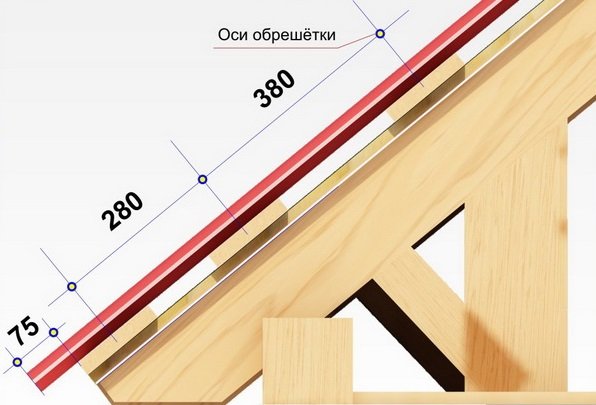

    Схема розташування рейок решетування

    Зверніть увагу! Несучий профнастил, який володіє підвищеною жорсткістю, з висотою хвилі понад 80 мм монтується на решетування з кроком до 300-400 см, якщо кут нахилу ската даху перевищує 8 градусів.

    Правила монтажу

    Щоб зрозуміти, яка решетування потрібно для монтажу профлиста, необхідно визначитися з видом матеріалу. Несучі та універсальні марки з висотою хвилі від 35 мм, виготовлені на основі листа оцинкованої сталі товщиною 0,6-0,7 мм, настилають на основу з шириною кроку 1-1,5 м. При цьому несуча здатність такого даху буде становити 600 кг, завдяки чому її можна легко обслуговувати. Більш дешевий стіновий профнастил з висотою хвилі менше 21 мм потребує облаштування більш надійного суцільної підстави, так як листи покрівельного матеріалу не володіють достатньою міцністю, щоб не деформуватися під вагою снігу. Решетування під профнастил організується у відповідності з наступними рекомендаціями:

    • Решетування кріпиться до рейок контррейки, які встановлюються вздовж крокв і фіксують гідроізоляційний матеріал.
    • Кращими кріпильними елементами для дерев’яної конструкції вважаються цвяхи, а для металевої – саморізи.
    • Монтаж обрешітки під профнастил починають завжди знизу вгору. Перша дошка, яка кріпиться уздовж карниза покрівлі називається основна. Вона виготовляється з брусків з більшою товщиною.
    • Рейки обрешітки повинні розташовуватися строго горизонтально. Щоб уникнути «перекосів», досвідчені майстри на необхідній висоті натягають шнур трасувань.
    • Кожна рейка решетування кріпиться до кроквяної ноги двома цвяхами або саморізами для запобігання вивертання бруски під впливом інтенсивних навантажень.

    3477da75f69911e92970d58bee140b66 Як зробити обрешітку під профнастил на дах — пристрій і розрахунок (фото, відео)

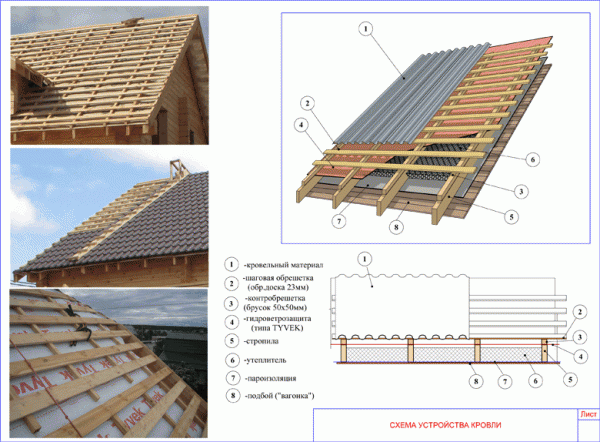

    Пристрій покрівлі з профнастилу

    c4653d27d040e3e36a91a52e974550fe Як зробити обрешітку під профнастил на дах — пристрій і розрахунок (фото, відео)

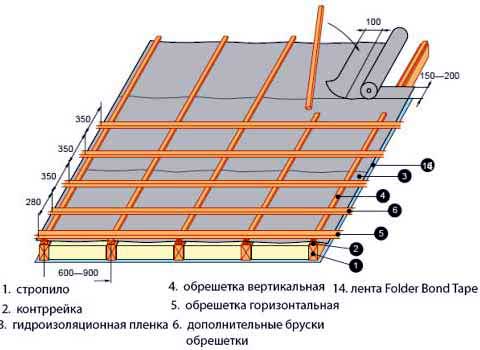

    Пристрій обрешітки

    Досвідчені майстри звертають увагу, що, якщо довжина покрівлі більше, ніж максимальна довжина наявного металопрофілю або рейки, можна зробити обрешітку із складових елементів. Проте, в цьому випадку забороняється з’єднувати рейки сусідніх рядів на одній кроквяної ноги.
