Кожен господар, так чи інакше, стикається з ситуацією, коли їй необхідно заточити ножі, ножиці та інші гострі предмети, які з плином часу затупляются. Можна кожен раз звертатися до майстра і платити за його послуги чималі гроші або придбати готовий наждак, а можна проявити кмітливість і порадувати свій гаманець, зробивши наждак своїми руками.
Основні матеріали та інструменти
Принцип роботи саморобного пристрою
Для того щоб сконструювати саморобний наждак, необхідний електричний двигун, що залишився після експлуатації старої побутової техніки.
Саме електродвигун запускає виріб в роботу, внаслідок чого попередньо заточені на токарному обладнанні насадки, встановлені на вал двигуна, досить затискають наждачний круг.
Як вибрати електродвигун

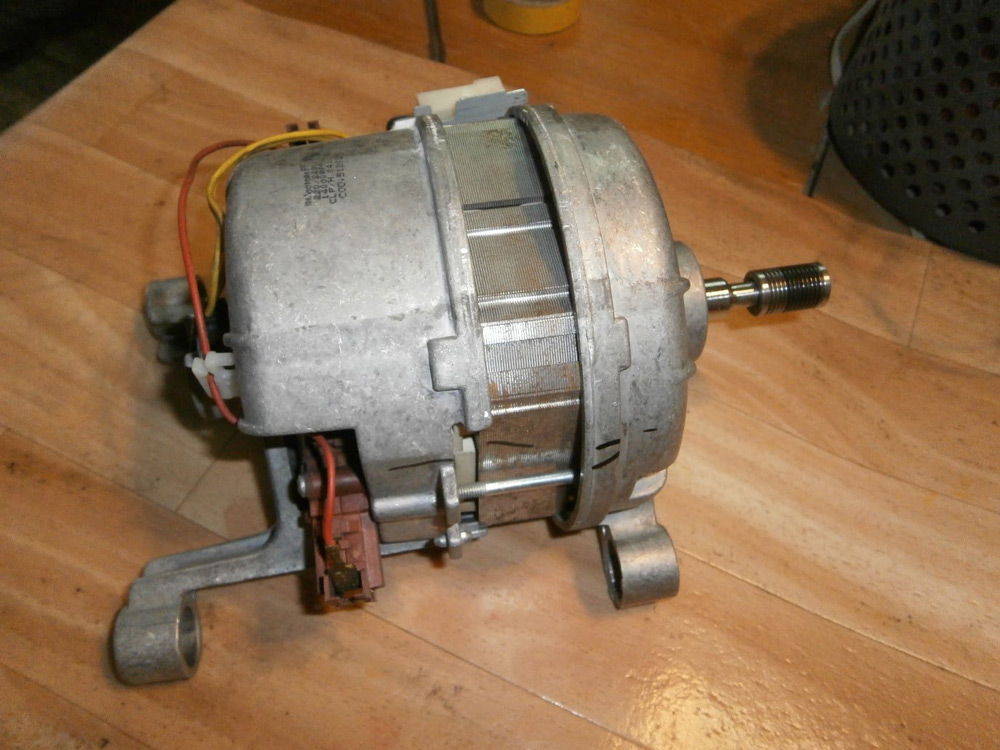

Найчастіше майстри вибирають в якості двигуна електричний прилад, який залишився від пральної машини старого виробництва, наприклад «Волга», «Сибір» або «Вятка». Як відомо, устаткування, зроблене за часів совдепу, відрізнялося високою якістю, тому двигуни теж були достатні потужні, з високими показниками реверсу. Від подібної пральної машини вам згодиться і вимикач з ручним механізмом пускача.

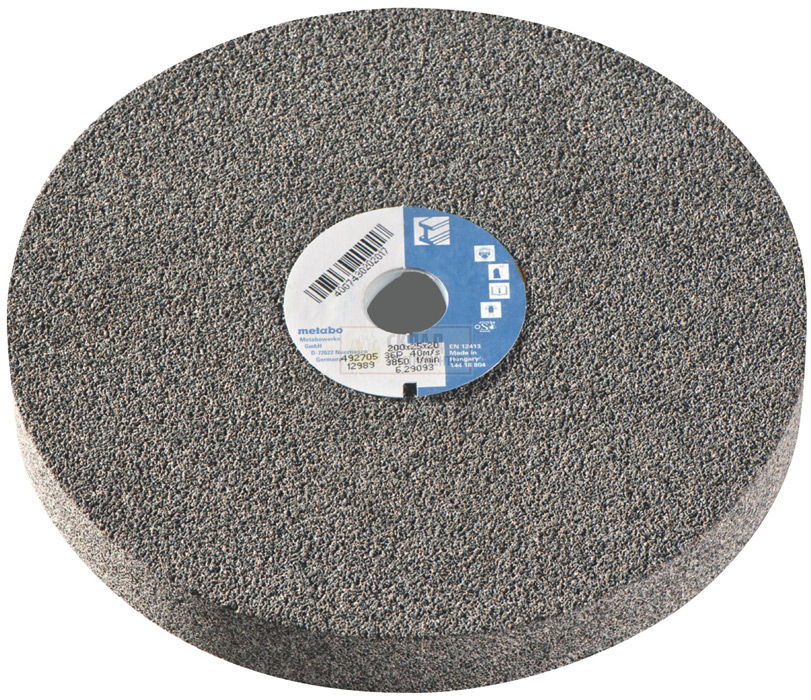

Основною складністю, з якою доведеться зіткнутися, є точне розміщення точильного каменя безпосередньо на валу двигуна. На валу не завжди є різьба, величина отвору в камені також може не збігатися з розміром вала. Впоратися з цим завданням дозволить спеціально виточена деталь, яка згладить розмірне невідповідність.
Граничний ліміт обертів, що використовується в наждаку, налічує 3000 оборотів в хвилину. Цей нюанс не можна не врахувати, адже велика частота обертань може стати причиною розриву точильного каменя. Переважно застосовувати будинку виріб з двигуном від 1000 до 1500 оборотів.
Однак при бажанні можна виготовити і більш міцний наждак своїми руками, для цього достатньо зафіксувати якісний фланець. Потужний пристрій може знадобитися радше не для заточування, а полірування різних поверхонь.
Так, потужність зносостійкого верстата повинна становити 400 Вт, в домашніх умовах вистачить пристосування з потужністю 100-200 Вт.
Процес виготовлення
Виточення фланця
Як відомо, фланець поєднує движок і камінь. Якщо у вас відсутній досвід роботи на токарному верстаті, зверніться за допомогою до фахівця, надавши детальний креслення майбутнього пристрою, з вимірами діаметра каменю на внутрішній поверхні і величини валу.
Зроблений фланець необхідно правильно насадити на вал, зафіксувати результат кріпильними елементами, наприклад, болтом та гайкою, переважно скористатися додатковою шайбою з різьбленням, розташованої по лівій стороні.
В залежності від вектора обертання вала, на кріпленнях утворюється різьблення. Обертання за годинниковою стрілкою вимагає лівостороннього нарізування різьби, проти годинникової стрілки – правостороннього. Такий принцип закручування гайки, якщо нею знехтувати – деталь буде розкручуватися, а камінь, швидше за все, злетить до встановленого місця, що травматично для людини, яка працює з наждаком.
Однак не у всіх є можливість зробити наждак своїми руками з точковими втулками певного розміру, як того вимагає технологія. Впоратися з цією ситуацією в домашніх умовах допоможуть шматки труб, щілини і порожнечі, що утворилися між втулками і валом, можна приховати шляхом підмотки текстильної ізолентою. Ще один варіант — послідовне розміщення меншою втулки більшою.
Намотуючи ізоляційну стрічку, дотримуйтесь рівномірності. Втулка проводиться з труби, діаметр якої становить 32 мм, що збігається з внутрішнім діаметром наждачним колу. Після чого коло потрібно розташувати поверх втулки.
Облік напрямки роботи наждаку
Перед тим як зробити наждак своїми руками, визначитеся з вектором його роботи. Для зручності ви можете самостійно поміняти напрям обертів, які робить ротор. Якщо движок взято з пральної машини, його можна вважати асинхронним, а, значить, перешкод для зміни напрямку обертань немає.
Знайдіть обмотки, призначені для пуску і роботи, скористайтесь тестером. Як відрізнити пускову і робочої обмотки? Показник опору першої досягає 30 Ом, робочої — 12 Ом. Робочий елемент підключається до електромережі 220 Вт, пусковий працює при приєднанні одного кінця до одного з висновків, які перебувають на котушці, другим кінцем досить доторкнутися на короткий час до наступного висновку і відразу ж відкласти в сторону.
Самостійний монтаж наждаку

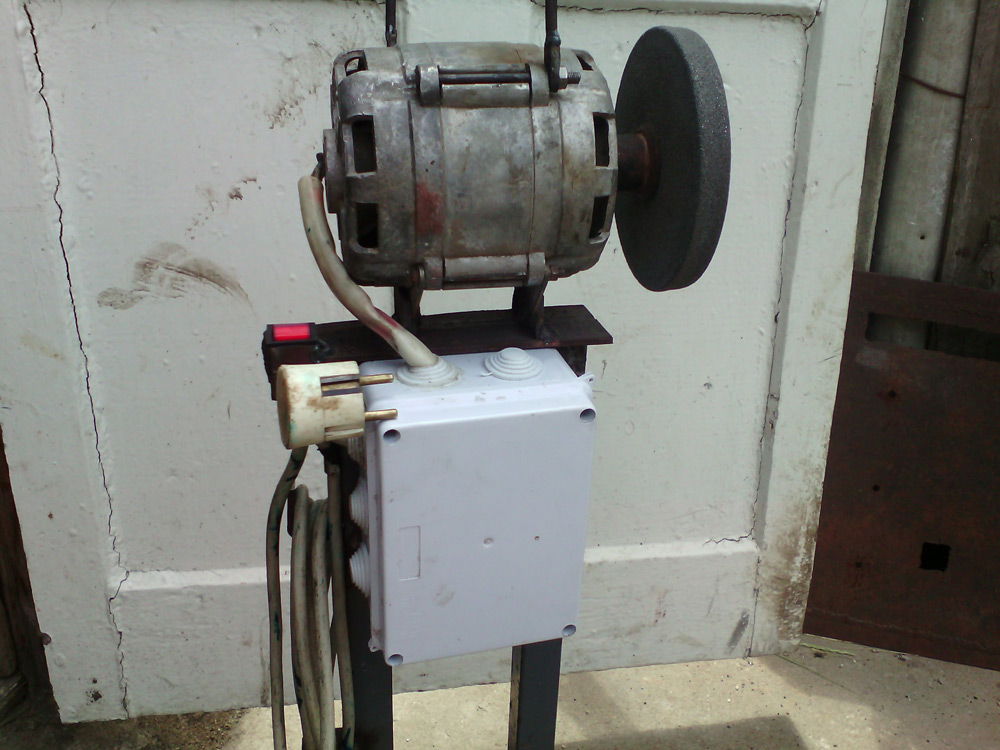

Після того як саморобний наждак сконструйований, приступайте до його фіксації на верстаті. Зніміть з техніки кронштейн і зафіксуйте виріб до верстата з допомогою болтів. Розмістіть двигун по горизонталі. Щоб зменшити ступінь вібрації, що виникає в процесі установки, надягніть на куточок окантовку, виконану з гумового шматочка еластичного шланга.
Техніка безпеки передбачає створення спеціального кожуха, який захистить від откалывающихся уламків кола з абразивом. Скористайтеся товстим металевим кільцем (смугою), розміром 2-2,5 мм
Розташовуйте наждак так, що вам було зручно з ним працювати
Під робочою деталлю слід зафіксувати невеликий шматок оцинкованого листа, який послужить для верстака гарним захистом від летять вогненебезпечних іскор. Не забудьте надіти спеціальні окуляри.
Наждачний верстат буде більш повноцінним і професійним, якщо ви використовуєте оргскло, товщина якого становить 5 мм, воно фіксується до кожуха движка. За бажанням можна сконструювати саморобний наждак зі склом, відкидається під кутом 180 градусів. Зручності додасть підручника, на який можна спертися.
Висновок
Ви вже переконалися у тому, що зібрати наждак своїми руками можна і в домашніх умовах. Трохи старанності, терпіння, і корисний пристрій буде сконструйовано.
Дотримуйтесь покрокової технології, описаної вище, не нехтуйте основними правилами техніки безпеки, поставтеся до процесу відповідально, все у ваших руках.
