Через димар на вулицю виходить суміш газів з продуктами згоряння палива з камінів, печей і опалювальних котлів. Розглядаючи приватні будинки, можна помітити, що оголовок труби вінчає спеціальний козирок або парасольку. З першого погляду на ці пристосування, прикрашені фігурної куванням, вигадливими візерунками і фігурками, складається враження, що вони всього лише елемент декору. Насправді ковпак на димар є важливим елементом системи димовидалення, правильність конструкції і монтажу якого відбивається на ефективності її роботи. Ця стаття розповість про принципи роботи, види і способи самостійного виготовлення дефлекторів своїми руками.
Зміст статті
- 1 Конструкція
- 2 Різновиди
- 3 Принципи роботи та функції
- 4 Виготовлення своїми руками
- 5 Відео-інструкція
Конструкція
Ковпак на димар – пристрій, що нагадує по виду парасольку чи козирок, встановлюється на оголовок труби з метою захисту від попадання вологи. Існує безліч варіацій зовнішнього вигляду флюгарок, в залежності від форми і розміру каналу димовидалення. Конструкція колпаков всіх видів складається з наступних елементів:

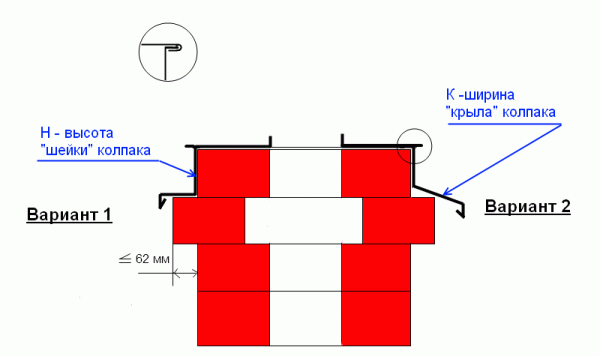

Конструкція ковпака для димоходу
Види фартуха-капельника
Важливо! Для димоходу можна зробити ковпак своїми руками з листового металу, однак, більш складні моделі простіше купити або замовити. Найбільш зручний в обслуговуванні та експлуатації вид – захисну парасольку з кришкою. Завдяки рухливості цього елемента, захисний козирок не знімають під час прочищення або огляду димоходу.
Щоб зробити довговічний ковпак для труби димоходу використовують листовий метал, не підданий корозії. Поширене виготовлення своїми руками з оцинкованої сталі, міді або алюмінію. Парасолька на оголовок з міді має благородний відтінок, він виглядає респектабельно, проте часто стає «жертвою» збирачів кольорового металу.
Різновиди
Розмаїття форм і видів димоходів змушують виробників випускати ковпаки різноманітних форм, стилів, розмірів. У будівельних магазинах зустрічаються вироби наступних видів:
- Стандартна флюгарка. Її парасольку являє собою пірамідку, виготовлену з листового металу, з допомогою кронштейнів прикріплену до фартуху-капельники.
- Чотирьохскатний флюгарка. Навершя таких моделей нагадує вальмового чотирьохскатний дах. Як правило, їх використовують для прямокутних труб з цегли.
- Флюгарка з напівкруглим парасолькою. Її використовують для монтажу на дахах будинків в європейському стилі. З точки зору збільшення тяги вона має низьку ефективність, однак, красиво виглядає на схилі.
- Плоска флюгарка. Її оснащують плоским прямокутним парасолькою, використовують для будівель у стилі мінімалізм і модерн. Плоска кришка ковпака не дозволяє скочуватися снігу, з-за чого кронштейни таких моделей відчувають підвищене навантаження, іноді деформуються.
- Кругла флюгарка з парасолькою у вигляді конуса. Із застосовують для захисту труб круглого перерізу з нержавіючої сталі, такі моделі не оснащують капельником.

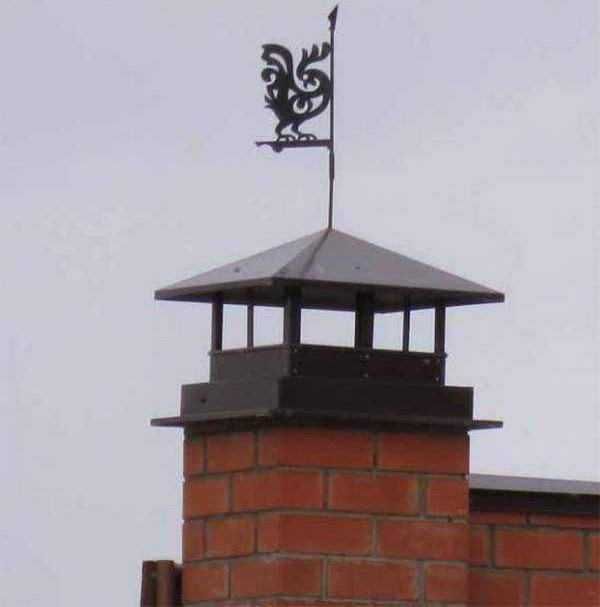

Різновиди ковпаків для димоходу

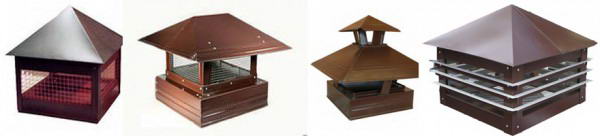

Різні види ковпаків на трубу
Зверніть увагу! Флюгарки забезпечують додатковими функціональними елементами: заслінками, подвійними дахами, відкидними дверцятами. Не варто захоплюватися химерними деталями, адже головне у виборі дефлектора – довговічність і ефективність. Непродумана форма може стати причиною виникнення шуму або вібрації в трубі.
Принципи роботи і функції
Ковпак на димар не тільки захищає від попадання сміття і води в канал димовидалення, він впливає на силу тяги. Повітряний потік, що рухається горизонтально або під кутом, розділяється і йде вниз, це викликає «подсасывающий» ефект. Завдяки цьому, створюється зона з пониженим тиском, в яку спрямовується дим з топки. Захисний дефлектор виконує наступні функції:

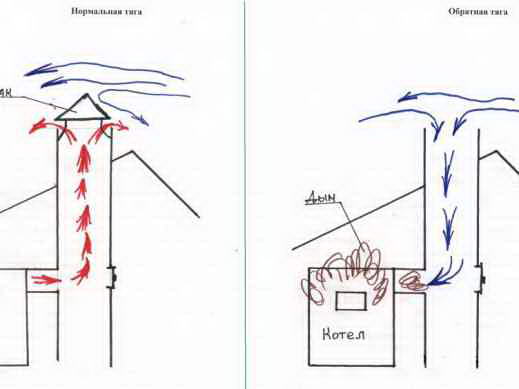

Оптимізація тяги за допомогою дефлектора
Важливо! Хоча захисний зонт димоходу вважають елементом декору, в першу чергу це функціональний елемент димовидалення. Правильно підібраний дефлектор не повинен створювати шум або вібрацію всередині димохідного каналу.
Виготовлення своїми руками
Щоб зробити козирок для димоходу своїми руками, краще вибрати модель простіше. Для роботи буде потрібно листова оцинкована сталь, ножиці по металу, згини, маркер, картон, зварювальний апарат. Процес виконують в наступному порядку:
- Виготовлення захисного ковпака своїми руками починається зі зняття мірок з димоходу. Для цього зручніше користуватися металевою лінійкою або мірною стрічкою. Вимірювання проводяться точно, без поспіху.
- Наступний етап – створення викрійки на картоні. Врахуйте, що парасолька повинен надягатися на димар легко, без зусилля, тому до розмірів труби додають зазор 4-5 мм.
Креслення майбутньої флюгарки
- Після остаточного затвердження, креслення переноситься на лист металу з допомогою маркера. Використовуючи ножиці по металу, вирізують заготівку парасольки.
- Заготівлю розміщують на зручній поверхні розміткою вгору і листогиб згинають лінії, зазначені в кресленні пунктиром, до кута 90 градусів. Потім згинають лінії, позначені літерою «d». У місці з’єднання слід зробити 3 отвори з кроком 15-20 см й зафіксувати козирок клепками.

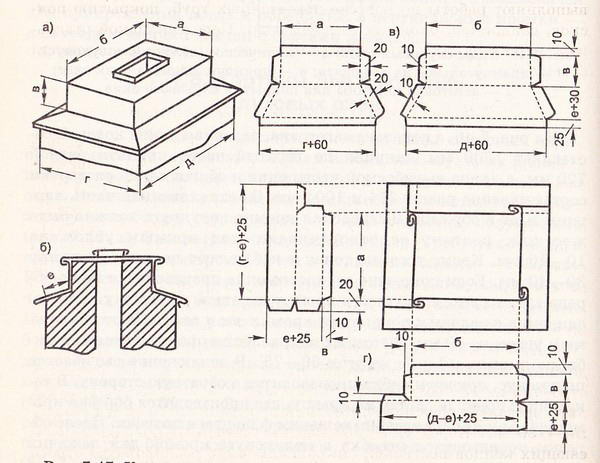

Розкладка викрійки
- Викрійку фартуха-капельника також переносять на лист металу і вирізують. Згини обробляють з допомогою листогиб і з’єднують деталі клепками.
Викрійка фартуха-капельника
- З металевих пластин роблять кронштейни потрібної довжини і приварюють їх до фартуху і парасольки. Місця зварювання обробляють грунтовкою по металу.

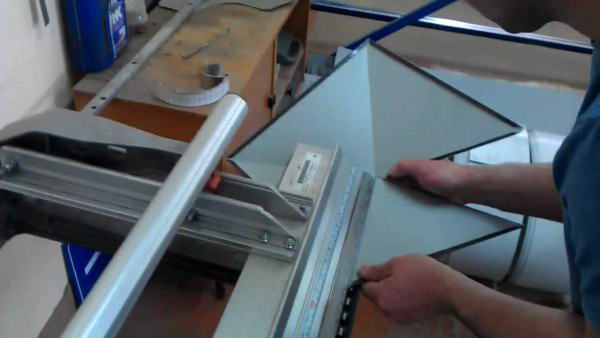

Робота листогиб
- На ковпак наносять антикорозійне покриття і 1-2 шари фарби. Для повного висихання потрібно 1-2 дні. Потім його надягають на оголовок труби.
Важливо! Зробити ковпак на димар своїми руками простіше всього, якщо виготовити з вигнутого дугою листа металу. При створенні креслення враховуйте, що в зимовий період на кронштейни лягає вага снігової шапки, тому вибирайте метал достатньої товщини і міцності.
Самостійно виготовляючи парасольку для захисту димаря від проникнення вологи, точно виміряйте розміри труби. Правильно підібрана модель дефлектора покращує зовнішній вигляд даху і оптимізує роботу системи димовидалення.
