Восени садівники приступають до збору врожаю. Більшу частину часу вони проводять за ручним викопуванням картоплі, особливо якщо дачну ділянку значного розміру.
Полегшити людський працю і значно заощадити час дозволяють картоплекопалки.
Картоплекопалки називають пристрій, який здатний відокремити бульби картоплі від грунту і перемістити на поверхню грядки.
Таку машину можна придбати в спеціалізованих магазинах або спорудити самостійно.
Зміст:
- Типи картофелекопалок
- Пристрій і принцип роботи картоплекопалки
- Матеріали і інструменти
- Виготовлення та зборка
- Оптимальна товщина металу
- Способи з’єднання
- Колеса для копалки
Типи картофелекопалок

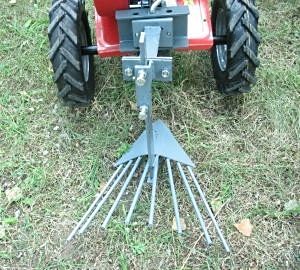

Стрілчаста картоплекопачка.
Агрегати для викопування картоплі:
Картоплекопалку можна обладнати іншими насадками, що дозволить їй піднімати цілину, садити картоплю в землю, обробляти його. Деякі моделі, найбільш складні і дорогі, можуть сортувати овочі за видами.
Схема транспортерної картоплекопалки
1 – вал карданний з приводом ПКМ, 2 – рама-підстава, 3 – редукційний блок, 4 – кутовий редуктор; 5 – вал карданний приводу барабана-очисника, 6 – опорно-транспортний вузол, 7 – барабан-очищувач, 8 – елеватор ланцюговий-прутковий з лемешем.
Як приготувати бордоську суміш для захисту садових і городніх рослин від грибкових шкідників, читайте тут.
Дізнайтеся, як правильно вибрати секатор для щеплення та обрізки дерев.
Пристрій і принцип роботи картоплекопалки

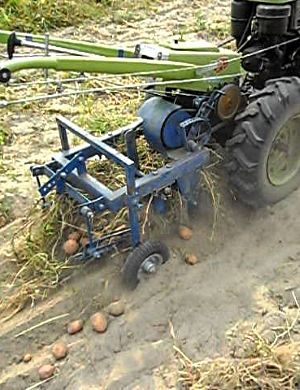

Екскаватори можуть кріпитися до мотоблоку або трактора, а також бути повністю ручними. Від виду конструкції залежить, які матеріали та інструменти знадобляться вам у роботі.
Ми будемо розглядати принцип роботи і пристрій вібраційної картоплекопалки, приєднуваної до техніки.
Досвідчені майстри можуть зібрати картоплекопалку, яка працює сама по собі. Така конструкція забезпечується двигуном.
Принцип дії картоплекопалки заснований на роботі двох металевих ножів різальних грунт. З їх допомогою бульби потрапляють по решітці в спеціальну ємність для збору коренеплодів.
Земля, що потрапила на решітку разом з картоплею, відпадає завдяки вібрації. Резервуара для картоплі може не бути взагалі: в цьому випадку овоч падає прямо на поверхню землі. Впав на землю картопля збирається вручну.
Всі деталі пристрою однаково важливі, адже кожна з них впливає на довговічність і міцність обладнання.
Основні частини нашої картоплекопалки:
- Рама;
- Елеватор (решітка, яка вібрує, і борти для того, щоб картопля не випала);
- Вали (від їх обертання створюється ефект вібрації);
- Леміш (плуг з ножами);
- Опорно-транспортний вузол (з його допомогою картоплекопачка рухається: колеса, диски, ланцюги роликові, стрижень з металу, зірочки і підшипники).
Зверніть увагу! Картоплекопалки найбільш ефективні для дачних ділянок з легкої грунтом, а також з грунтом середньої тяжкості.
Матеріали і інструменти

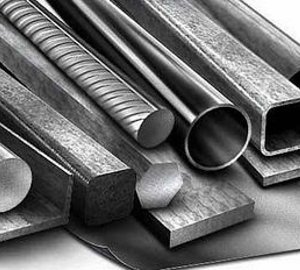

Матеріали, які необхідні для виготовлення картоплекопалки своїми руками:

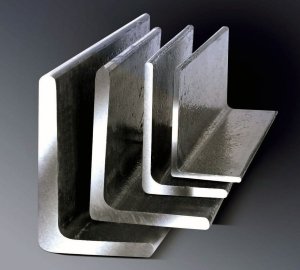

- Основою пристрою є металева рама. Її можна виготовити, приваривши один до одного кілька куточків розміром 63 х 40 мм.
- Швелер з заліза (№ 8). Також можна використовувати труби (довжина близько 130 см).
- Листовий метал для лемеша і стінок (товщина не менше 7 мм);
- Арматура (перетин 10 мм).
- Якщо з’єднання буде триматися болтами, то потрібно придбати металовироби.
- Ланцюг, яка повинна передавати обертальні рухи.
- Металеві стійки різних розмірів (шматки труби або швелер).
- Колеса (можуть бути металеві або гумові, це залежить від того, на якому грунті будуть проводитися роботи).
- Барабан з металу або арматури.
- Болти (для кріплення лемеші, розмір – 10).
Інструменти та обладнання, які можуть знадобитися при самостійному виготовленні копалки:
- зварювальний апарат для виготовлення рами (можливо, також і для зварювання деталей);
- гайкові ключі або головки на трещетке;
- кувалда і молоток;
- ножиці або пила по металу;
- дриль і свердла по металу.
Виготовлення та зборка

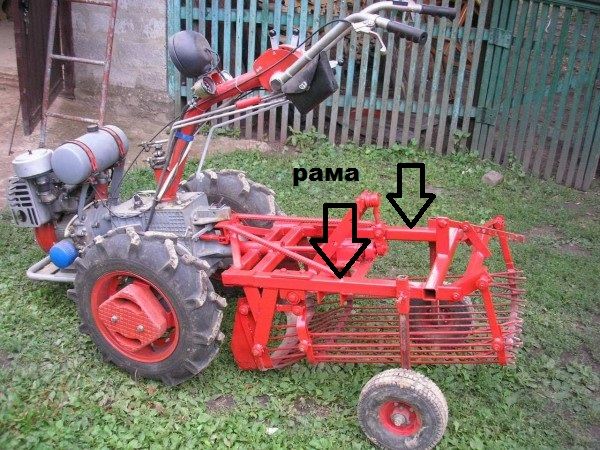

Крок 1. Спочатку з металевих куточків і швелера (або труб) необхідно зварити раму. На ній буде триматися вся конструкція. Довжина нашої рами близько 120 див.

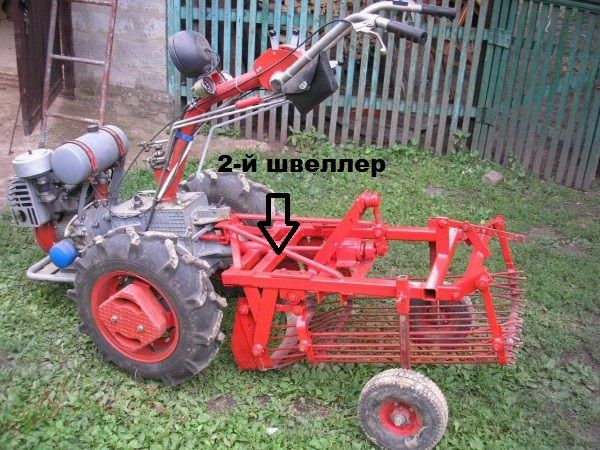

Крок 2. Відступаємо від рами вниз 30 см і приварюють ще один швелер або трубу для монтажу регулюють частин копалки.

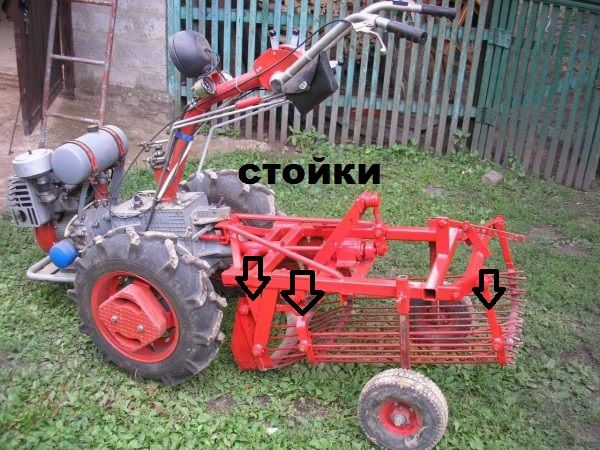

Крок 3. Починаючи з одного з країв, приварюємо (вертикально до землі) металеві стійки. Крок довжини стояків – 10 см (спочатку довга – 50 см, потім трохи менше – 40 см, 30 см). До них приварюють підстава, на якому будуть знаходитися прути решітки.

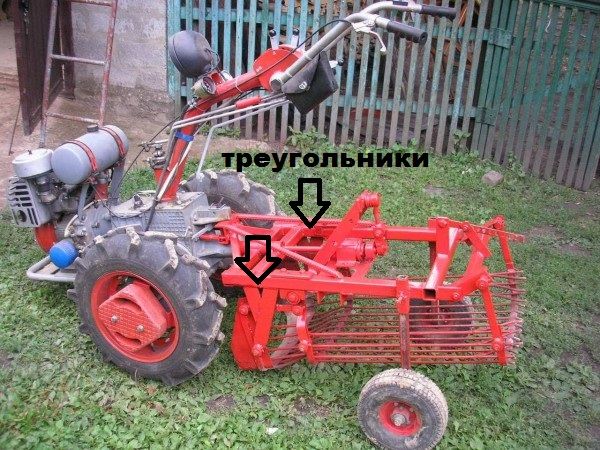

Крок 4. З’єднуємо металеві стійки між собою залишками швелера. Після варіння вони повинні нагадувати трикутник.

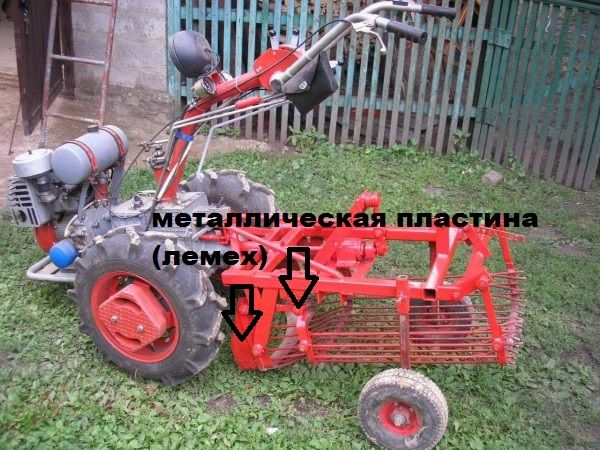

Крок 5. До одного з трикутників потрібно приварити металеву пластину (з листового металу, шириною близько 30 см). Після того як зварювання повністю охолоне, необхідно зігнути її за допомогою кувалди і закріпити у другого трикутника. Леміш можна зробити з заточених металевих пластин (2 штуки), старого плуга або частини труби (200 мм), яку слід зігнути по типу плуга і добре заточити. Леміш кріпиться до елеватору болтами (розмір 10).

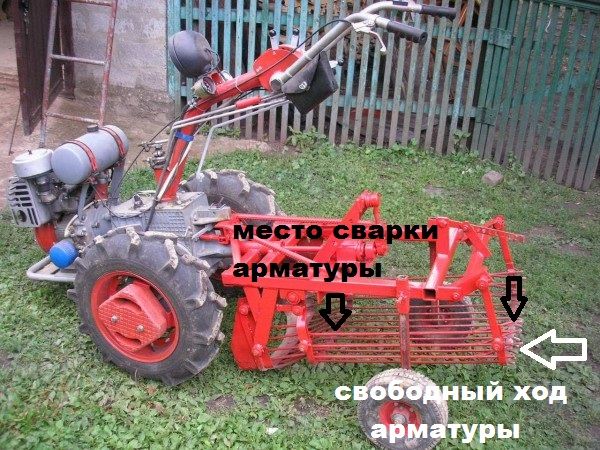

Крок 6. Приварюємо арматуру до основи, починаючи з боку металевої пластини. Інша її сторона ходить вільно. Проміжок між арматурою – 4-4,5 см. З боків прутів можна приварити товстий листовий метал. Це не дозволить коренеплоду вивалюватися з решітки з боків.

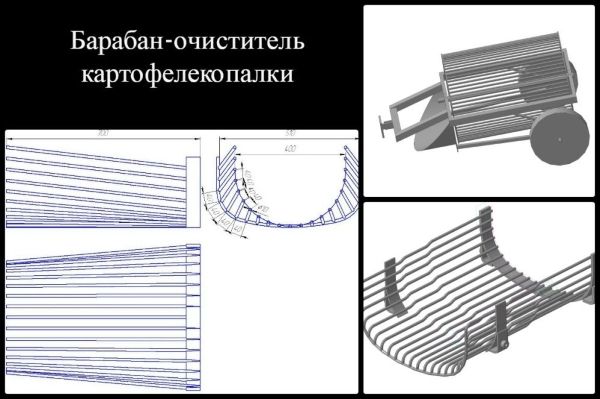

Замість елеватора можна пристосувати барабан-очищувач. Він являє собою полуцилиндр з арматури (перетин 10 мм), прикріплений на раму.

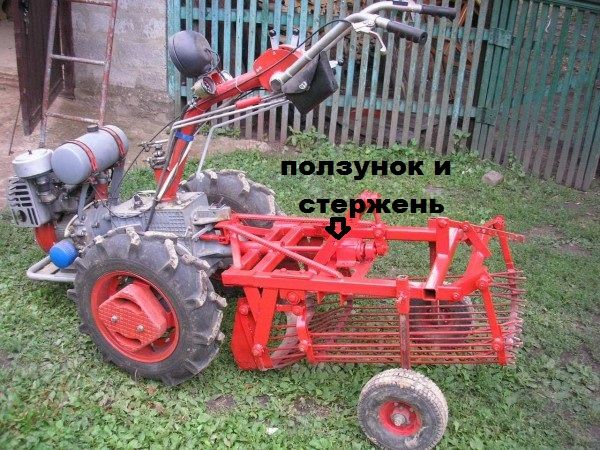

Крок 7. На отриманий елеватор (решітку) встановлюємо вали, які реагують на обертання колеса і призводять грати в рух (вібрація).
Крок 8. Редукційний блок кріпимо до стрижня за допомогою підшипників.
Крок 9. Збираємо опорно-транспортний вузол (колеса, роликові ланцюги, металеві диски і стрижень). Ланцюги передають обертальні руху на вали. Стрижень, який виступає в ролі з’єднує мосту, кріпиться зірочками. До нього приварюються диски, до яких кріпляться колеса.

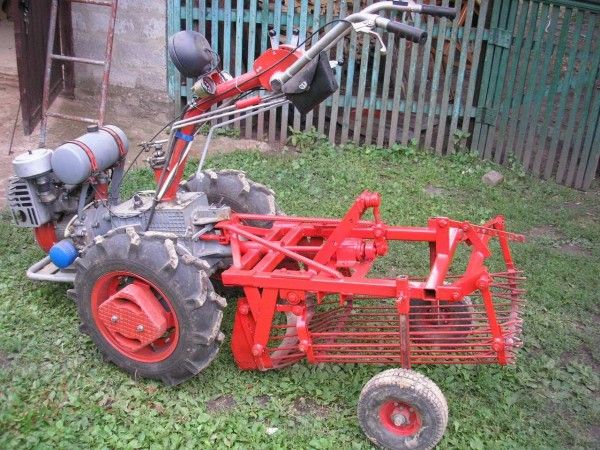

Кріплення для мотоблока або трактора аналогічно кріпленню до них іншої техніки.
Про те, як зробити своїми руками садовий подрібнювач для утилізації листя, гілок і стовбурів невеликих, читайте тут.
Ми розповімо вам, як позбавитися від дротяників на картоплі.
Оптимальна товщина металу
Для побудови картоплекопалки потрібно вибирати метал не товщі 7 мм.
Оптимальною буде товщина в діапазоні між 5 мм і 7 мм. Такий метал гарантує невелику вагу споруди і його достатню міцність.
Легка копалка необхідна при роботі з ґрунтом, що має підвищену вологість. Метал можна взяти 5-міліметровий.
На нормальній грунті можна використовувати метал середньої товщини – 6 мм.
Для кам’янистого грунту вага копалки повинен бути значним (щоб вона не сходила з колії), тому і товщину металу слід вибрати 7 міліметра.
Способи з’єднання
З’єднати деталі картоплекопалки можна двома способами: зварюванням і за допомогою болта.
- Контактна зварювання не є надійним способом кріплення. Справа в тому, що при використанні обладнання на твердому закаменелом грунті відбувається занадто сильне навантаження на металеві частини конструкції. Зварювальний шов може розійтися.
- Болт-гайка. Для такого з’єднання не потрібно особливого устаткування, лише ключі і дриль. Варіант набагато надійніше контактного зварювання. Цьому способу кріплення не страшні перевантаження.
Зверніть увагу! Гайку завжди можна відкрутити, а конструкцію – розібрати. Це відмінне рішення, якщо виникає необхідність перевезення картоплекопалки на далекі відстані.
