Ковальські шедеври завжди користувалися особливою любов’ю і популярністю. І якщо є сили, бажання і можливість, то завжди можна зайнятися цим прибутковим ремеслом в межах території свого приватного будинку. Тим більше що саморобний горн з цегли виявляється дуже простим у самостійному виконанні.

Зміст

Призначення обладнання

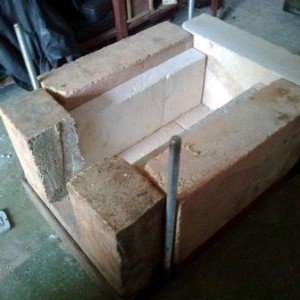

горн з цегли

У будь кузничной майстерні горн застосовується для ряду важливих операцій — розігріти метал безпосередньо перед куванням, цементувати його або ж зайнятися іншими операціями по термообробці. Навіть поза виробничого цеху він дозволяє отримати температуру, що доходить до 1200 градусів. Найдивніше, що таке обладнання можна зробити самим — у спрощеному своєму виконанні його можна зібрати приблизно за тридцять хвилин, використовуючи при цьому всього шість шамотних цеглин і кілька шматочків сталі. При цьому і температурні, і якісні показники самого процесу нагрівання будуть відповідати вимогам для дрібної художньої ковки і навіть плавки.

Горни діляться на відкриті і закриті. У першому варіанті ісходник розігрівається в спеціальному просторі-камері.

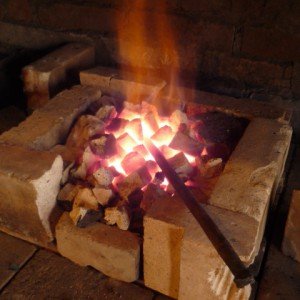

відкритий горн з цегли

Для другого типу паливо буде засипатися безпосередньо на саму ґрати, а повітря піддаватися знизу (на ньому зручно працювати з великими заготовками).

Як буде працювати саморобне обладнання? В основі роботи будь-якого (і промислового і домашнього) подібного обладнання лежить принцип хімічної реакції, яку дає горіння вуглецю. Цей елемент здатний в буквальному сенсі слова «жадібно» хотіти воз’єднуватися з киснем (що і взяли на замітку в металургії). Руди заліза та інших металів являють собою оксиди та їх сполуки. Кисень при нагріванні йде до вуглецю, а метал починає виділятися у вільному вигляді.

Однак потрібно стежити за тим, щоб сам метал не згорів — передержанный, він стане просто пересушеним (це, наприклад, чавун).

Саме тому важливо регулювати надходження повітря в горн. А це неможливо зробити без правильно побудованої конструкції.

Як влаштований горн

пристрій горна

Промисловий апарат має дещо відмінне від саморобного пристрою. Перш ніж приступати до самостійного виготовлення такого виробу, потрібно вивчити його основу:

Через сопло (по-іншому називається фурма) повітря потрапляє в простір камери.

Вогнетривкі цеглини будуть зберігати необхідну температурну міць.

Колосники утримають використовуване паливо над повітряною камерою.

У горновое гніздо завантажиться джерело палива.

Ще одні цеглу сформують каркас пристрою.

В горнило вентилятор подає повітря.

Загальний каркас зазвичай роблять з металу.

Повітряна Камера.

Зольник.

Труба воздуховода.

Кожух.

Звичайно, щоб дотримати все вищеперелічене, звичайній людині не вистачить знань і засобів. Але більш спрощений варіант цілком реально встановить власними силами.

Горн з цегли: простий закритий варіант

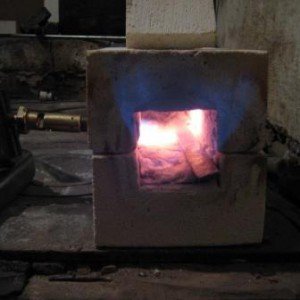

горн з цегли закритий

Тимчасова кузня легко зводиться з наявних підручних засобів. Для цього знадобляться:

шість вогнетривких цеглин;
лампа паяльна;
саморобна решітка (колосникові), зроблена зі сталевих смуг товщиною не менше 3 мм

Всі роботи повинні вестися в заздалегідь продуманому пожежобезпечному місці. Правильною послідовністю етапів можна вважати наступну:

Укладається нижній шар цегли (дві штуки).

Потім на них укладаються дві обрізані водостічні труби, на які кладеться решітка таким чином, щоб між нею і цеглою знизу ще виднівся зазор.

На решітці потрібно трохи відігнути поперечні рейки — це допоможе їм захоплювати полум’я розігрітої паяльної лампи і вже направляти його строго вгору.

Укладаються два бічних цегли (це будуть стінки).

На них аналогічно нижнім розташуються пара залишилися верхніх.

На решітку насипається кокс (кам’яне вугілля) і перед самим гірському ставиться паяльна лампа (вже розігріта). Від її полум’я розпалюються вугілля і підтримується подальше горіння. Тепер залишається тільки знайти той оптимальний напрям у полум’я, щоб на виході була дуже висока температура.

З міркувань безпеки краще відгородити паяльну лампу від гарячого горна яким-небудь екраном, зробленим з негорючого матеріалу.

Виготовлення деталей

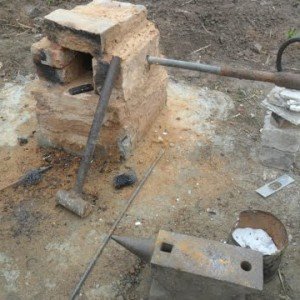

виготовлення горна

>
Робочою поверхнею буде стіл — то є основа горна, де буде розміщувати вогнище з паливом. Саме на ньому розігріваються заготовки з металу. Така конструкція зазвичай виявляється дуже важкою. Зробити її просто: наприклад, можна виготовити металеву кришку 4 мм листа сталі.
Як виготовляється сітка? Можна пристосувати для цього стару чавунну сковорідку (тільки перед цим потрібно просвердлити кілька отворів 10-міліметровим діаметром). Як варіант, підійде і колісний диск.
Після завершення робіт з гратами підганяємо її, вставляючи в отвір столу. Щоб краще «підійшло», цегла можна буде навіть трохи підпиляти (попередньо замочивши його у воді). Висоту такого столу можна вибирати довільною, але краще робити це на рівні пояса майстра.

Газові варіанти

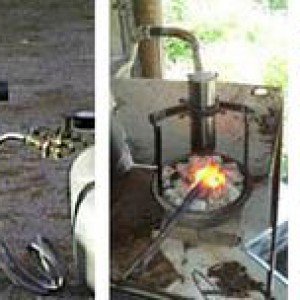

прості газові горни

Можна замінити вугілля (частіше кокс) і паяльну лампу якимись іншими аналогами? Наприклад, це може бути газовий пальник. У промисловості — так, легко з тієї простої причини, що використовуються там моногазы спеціально призначені для таких цілей (вони складаються із спеціально підібраної суміші). А ось побутовий газ не дасть у використанні оптимального розігріву повітря, який зможе нагріти метал. До того ж у побутовій пальнику є домішки сірки, яка здатна просто «вбити» всі експлуатаційні властивості металу (для зворотного процесу все доведеться переплавляти заново). Також «отруює» сталь і сірка з деревини.
Звичайно, з цим можна боротися. Тільки способи кілька «екзотичні»:

Пропустити газ з балона через ємність з нафталіном перед подачею в пальник.

Нагрівати подібним газом не дуже відповідальні і піддаються навантаженню деталі (це можуть бути будь-які декоративні художні елементи кування).

Як використовувати «саморобку»

саморобний горн із цегла

Додаткове надходження піддування повітря можна забезпечити за допомогою ножного приводу (частіше механічного). Його можна замінити і вентилятором, і пилососом. Щодо останнього можна сказати, що тут важливо, щоб був присутній регулятор оборотів і він мало шумів.
Горн з цегли практично готовий. Тепер важливо навчитися ним правильно користуватися:

Сама кування буде починатися з засинання палива на область колосника. Хоча багато ковалі діють за такою ознакою: заготовки розміщуються на самих вугіллі, а зверху досипають ще один шар (це дозволяє всередині вугілля утворюватися зводу і створити необхідну величезну температуру).

Деревним паливом все-таки дозволяється користуватися, але для того доведеться встановити одне кільце на горн (висота 15см і діаметр 20 см). Усередині кільця робиться вертикальний виріз і такий же — на іншій стороні.

Так по мірі згорання деревні відходи будуть падати вниз, а в самій нижній частині буде встановлена оптимальна температура для роботи з металевим виробом.Якщо планується працювати із заготовками великого розміру, то краще збільшити робочу поверхню — для цього досить виготовити з куточків спеціальний знімний столик необхідного розміру.

Над ковальської міні-майстерні потрібно буде встановити також витяжку — такий короб можна придбати виготовити самостійно.

Вибрану для кування заготівлю потрібно зарити у вже розжарене вугілля, де вона витримується приблизно до світло-оранжевого кольору (це показник того, що і температура підійшло до позначки приблизно тисячі градусів). Занадто довго тримати заготовки не можна — це тільки погіршить їх механічні властивості, і зробить метал дуже крихким.

Для кування використовують молоток масою до одного кілограма. Працювати потрібно в спеціальних захисних окулярах — це запобігатиме потраплянню гарячої окалини в очі.

Як ковадла можна використовувати будь-яку масивну металеву річ — кувалду або навіть уламок рейки.

Саморобний горн допоможе навіть зробити зварювання — тільки в цьому випадку деталі потрібно нагріти до сказу (а це вже температура не менше 1300 градусів) і з’єднати їх внахлест. Але для такого краще використовувати низкоуглеродные сталеві матеріали.
На подібному устаткуванні можна навіть паяти. Для такого деталі попередньо зв’язуються дротом і покриваються бурою (або флюсом) і потім відправляються в горн нагріватися до температури 900° — це буде видно по помаранчевому кольорі металу. Залишилося лише внести до місця пайки шматки латуні і дочекатися, поки вони розтечуться по шву.
За допомогою такого саморобного устаткування можна виготовити решітки, щипці для каміна, декоративні дверні і воротні петлі і навіть свічник. Асортимент буде залежати лише від бажання стоїть за гірському майстра.
