Піч – найважливіший прилад в лазні, без якого вона не виконує свої функції. Тому серед поціновувачів російських банних традицій часто чуються суперечки про переваги або недоліки того чи іншого методу розміщення та обладнання теплогенеруючого обладнання і місця виведення димоходу. З поширенням сендвіч-труб в Росії стали більш популярні зовнішні канали димовидалення. Ця стаття розповість, як своїми руками вивести через стіну димохід, дотримуючись усіх вимог пожежної безпеки.
Зміст статті
- 1 Види димоходів для лазні
- 2 Переваги зовнішнього розміщення
- 3 Вимоги до зовнішніх димоходів
- 4 Монтаж
- 5 Відео-інструкція
Види димоходів для лазні
Влаштування димоходу в бані – найважливіше завдання, від якості виконання якої залежить безпека використання цього санітарно-гігієнічного споруди. Тому більшість домовласників, щоб зробити канал димовидалення, наймають професійних працівників, кваліфікація яких не викликає сумнівів. Однак, з цим завданням цілком можна впоратися своїми руками завдяки сучасним модульним систем з нержавійки. В залежності від того, де здійснюється прохід труби на вулицю, розрізняють 2 типу димоходу:
- Внутрішній. Цим терміном позначають димар, який прокладається усередині лазні і виводиться на вулицю через покрівлю. Такий пристрій дозволяє ефективно використовувати паливо, використовуване для печі, так як труба віддає тепло по всій довжині, нагріваючи приміщення. Особливу складність у монтажі внутрішнього димоходу являє прохід труби через перешкоди. Щоб вивести її на вулицю, потрібно виготовити отвори в горищному покритті і покрівельному схилі. Якісно зробити своїми руками шви прилягання труби до матеріалу даху досить важко, тому ці слабо захищені місця стають причиною протечек.

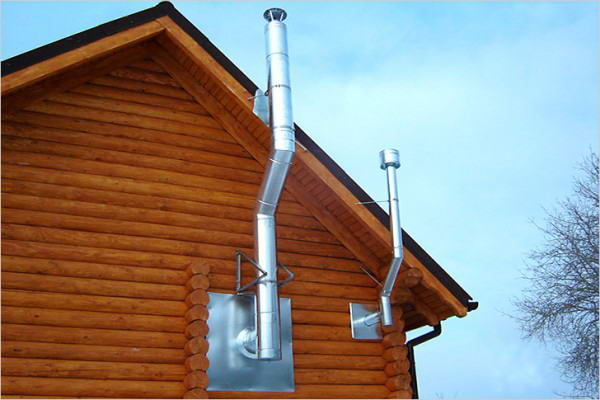

Зовнішнє і внутрішнє розміщення димохідних труб
- Зовнішній. Пристрій зовнішнього димоходу відрізняється від внутрішнього тим, що ця технологія передбачає прохід труби для видалення продуктів горіння через стіну. Під час прокладання каналу димовидалення зустрічається лише одна перешкода, тому цей спосіб більше підходить для монтажу своїми руками. Крім того, прохід труби через стіну обладнати легше, так як він розташований вертикально і протікання через нього малоймовірні. Щоб уникнути великих енерговитрат, частина труби, яка проходить по вулиці, утеплюють за допомогою термостійкого матеріалу.
Зверніть увагу! Можливість обладнання зовнішнього або внутрішнього димоходу своїми руками залежить від місця розташування опалювального приладу в лазні. Щоб вивести трубу через стіну, піч повинна розташовуватися в безпосередній близькості від неї. Якщо опалювальне обладнання розміщується в центрі приміщення, то доцільніше зробити прохід вертикально через покрівлю.
Переваги зовнішнього розміщення
Ще зовсім недавно єдино можливим варіантом розміщення димоходу залишалося внутрішнє. Цей варіант дозволяє максимально використовувати тепло, що виходить від труби. Проте, у нього є значні недоліки, найбільшим з яких є низька пожежобезпечність і громіздкість. Зовнішній димохід, прохід труби в якому проводиться через стіну володіє наступними перевагами:

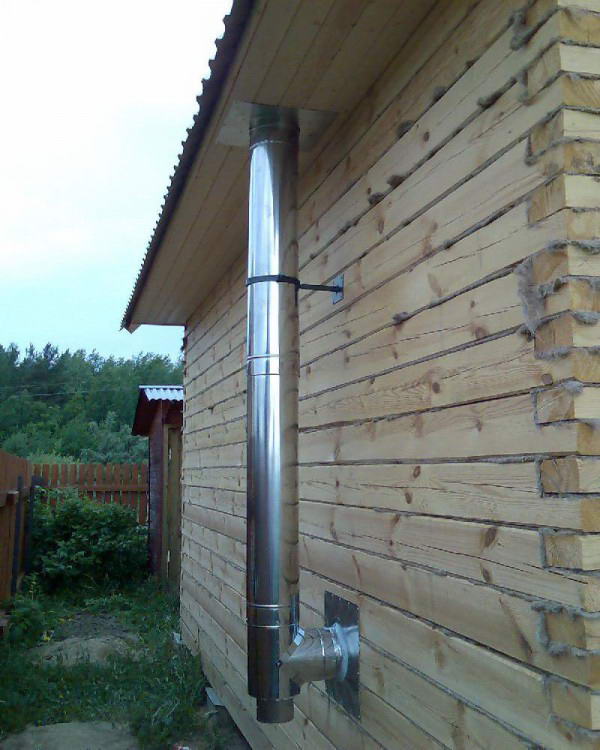

Зовнішній димохід з проходом через стіну
Зверніть увагу! Суворий російський клімат – складне випробування для зовнішніх, так як велика різниця між зовнішньою та внутрішньою температурою в трубі є причиною появи конденсату. При виведенні труби через стіну, велика частина димоходу прокладається зовні лазні, тому ККД печі знижується, а витрата палива збільшується. Щоб прибрати ці негативні моменти, характерні для зовнішніх каналів димовидалення, виконують термоізоляцію або використовують спеціальні сендвіч-системи.
Димоходи, прохід яких виконується через стіну не мають вертикальну конфігурацію, так як вони прокладаються з 1-2 поворотами. Такий пристрій знижує силу тяги всередині труби, заважаючи нормальній роботі печі. Щоб уникнути такої ситуації, для монтажу своїми руками використовують труби більшого діаметру.
Вимоги до зовнішніх димоходів
Від установки димоходу залежить безпека використання лазні, так як неякісна прокладка цього елемента опалювальної системи за статистикою МНС є однією з найбільш частих причин загорянь, а також отруєнь чадним газом. До зовнішніх каналах димовидалення пред’являються наступні вимоги:
- Прохід труби черга стіну зовнішнього каналу димовидалення розміщують на висоті 1-1,5 м від рівня землі або вище.

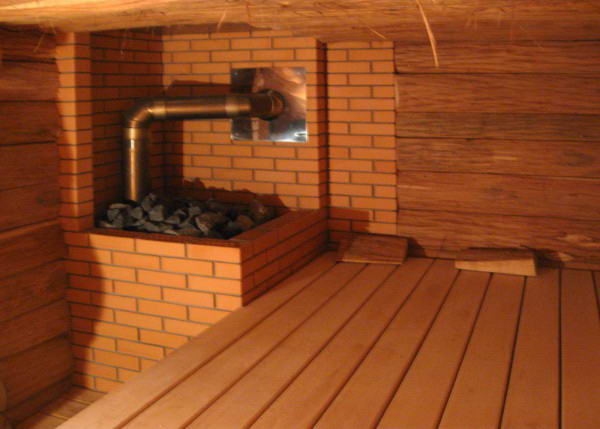

Підключення банної печі до зовнішнього димоходу
- Вертикальний ділянку димоходи розташовують на відстані не менше 1,5 м від зовнішньої стіни і краю покрівельного звису лазні. Відстань від зовнішньої труби димоходу до сусіднього будинку не повинно бути менше 1,5-3 м.
- При прокладці зовнішнього димоходу допускається не більше 3 поворотів труби, але вертикальне розміщення є більш ефективним.
- Загальна довжина горизонтальних ділянок труби, не впливає на силу тяги всередині димоходу, становить не більше 1 м.
- Не допускається вивід труби димоходу через стіну в місцях, де розташовуються мансардні вікна, балкони та вікна другого поверху. Не можна виводити димохідні канали в закриті лоджії, коридори, під’їзди.
- Місце виведення труби через стіну обладнають з допомогою вогнестійкого матеріалу, додатково ізолюючи негорючим утеплювачем.
- Місце прокладання димоходу усередині лазні захищають за допомогою металевих листів, які оберігають матеріал стін від перегріву і загоряння.
- Не допускається підключення до вступного патрубку печі сендвіч-труб, з’єднання виконується з допомогою одноконтурних елементів з нержавіючої сталі. Двоконтурні системи використовуються на зовнішніх частинах каналу димовидалення.
Зверніть увагу! При монтажі своїми руками враховуйте, що мінімально допустима висота димоходів для печей, що працюють на твердому паливі, які найчастіше використовуються в лазні, становить 5 м.
Монтаж
Складання зовнішнього димоходу починають після встановлення опалювального приладу. Сучасні модульні, що складаються з добірних елементів, легко монтувати своїми руками, так як для виконання цієї задачі не потрібен спеціальний інструмент і професійні навички. Складання виконують у наступній інструкції:

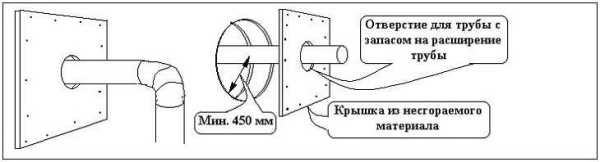

Обладнання місця проходу

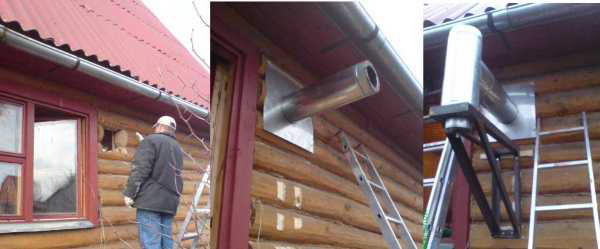

Виведення труби через стіну

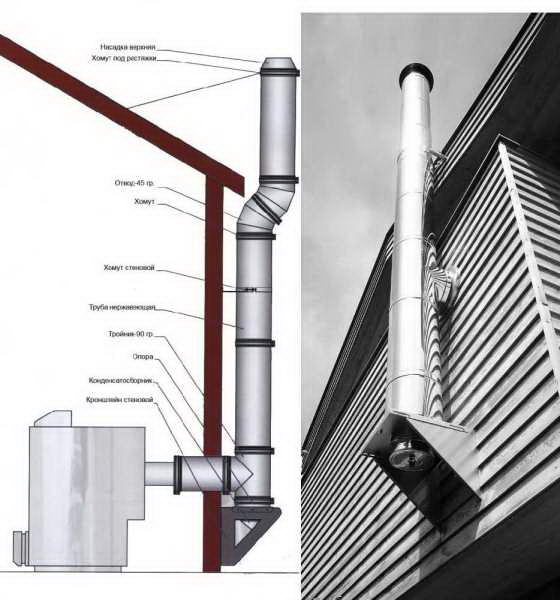

Готова труба
Важливо! Показником якості монтажу є герметичність системи. Перевірте правильність своїх дій, розтопивши піч: якщо дим швидко покидає топку, ви впоралися з цим завданням. Поява задимлення свідчить про неякісну збірці, помітивши цей тривожний сигнал, перевірте всі шви і усуньте дефекти.
