Добрий День, мої читачі!

Мій друг – дачник, просив йому допомогти в боротьбі з кротами. Зовсім вони його замордували на дачній ділянці.

Я перерив купу літератури і хочу сьогодні поділитися своїм досвідом по виготовленню відлякувач гризунів.

Кроти — поширений вид гризунів-шкідників, що живуть під землею, і завдають шкоди садівничої діяльності. Існують різні способи боротьби з ними, які діляться на механічні і хімічні. Недавно На ринку з’явилися електронні прилади, що дозволяють позбавлятися від небажаних гостей на ділянці більш гуманними способами. Звуки, які вони видають, сприймаються кротами, як тривожні.

У продажу можна знайти великий асортимент електронних пристроїв. Недоліком їх є дорожнеча. До того ж далеко не завжди вони виправдовують очікування садівників. Дізнатися, наскільки ефективним буде електронний пристрій, можна буде тільки після його безпосередній купівлі та експлуатації.

Тому, дачники намагаються знайти більш бюджетний варіант для вигнання гризунів з ділянки.

Далі конкретно…

Відлякувач гризунів: зовнішні особливості

Розглянуте пристрій для відлякування кротів виготовляється з доступних матеріалів, відрізняється економічною витратою електроенергії і не передбачає застосування приладів для налаштування.

Роль корпусу виконує проста металева банка, в якій колись знаходився корм для кішок.

У цю ємність надалі буде розміщена електронна начинка. Такий пристрій здатне прослужити вам не один сезон. Головне — грамотно його використовувати.При складанні пропонованого електронного пристрою використовується оригінальна схема. Ефективність цього варіанта доведено досвідченим шляхом. Порівняно з промисловими зразками, у даній модифікації з легкістю змінюється частота сигналу, а тому кроти не встигають звикнути до звуку, що видається агрегатом.

Електрична схема : принцип роботи

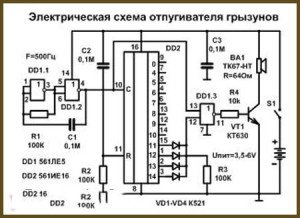

Збірка відлякувач гризунів здійснюється по електричній принциповій схемі, дивіться фото нижче. У ній є всього 2 прості мікросхеми. Також у складі присутні транзистори, пара пасивних елементів, розташованих на друкованій платі. Запропонована схема хороша тим, що вимагає використання невеликої кількості електроенергії. Ви можете обійтися такими батареями типу АА ємністю 1 А*год протягом сезону. Цього цілком вистачить, щоб забезпечити своєчасне випромінювання звукового сигналу частотою 480 Гц кожні 32 сек. Тривалість сигналу становить 2 сек. Це оптимальний режим роботи відлякувача. Він дозволяє йому впливати на кротів ефективно. Гризуни не встигають звикнути до сигналу.

Як зібрати відлякувач гризунів, кротів)

Структура схеми включає тактовий генератор. При його складанні були використані елементи DD1.1 і DD1.2. Він виробляє сигнал частотою 40 Гц. Також присутній у ньому так званий дільник частоти на мікросхемі DD2. Є логічний суматор сигналів. Він має основою DD1.3. Передбачені транзистор VT1 і звуковий випромінювач BA1.

Тактовий генератор працює з певною частотою. У відлякувач гризунів цей параметр визначається за допомогою номіналу опору R1 і конденсатор C1. Змінюючи в більшу або меншу сторону вказані величини, ви можете коригувати частоту випромінюваного звуку.

З генератора звук подається на транзистор VT1. Він проходить через логічний елемент DD1.3 і струмообмежуючий резистор R4. Частота її при цьому не змінюється. Транзистор VT1 працює в режимі ключа. Якщо перевести його в режим мовчання, база транзистора буде отримувати практично нульове напруга. Транзистор, відповідно, буде закритий. Відлякувач гризунів у цьому режимі витрачає зовсім мало електрики 0,1 мА. Цей показник доходить до 22 мА, як тільки включається режим випромінювання звукового сигналу. Шляхом простих розрахунків можна встановити, що застосування батареї ємністю 1 А*год дозволить відлякувачу кротів опрацювати 9000 годин. Це 375 днів.

Надходження сигналу на лічильний вхід дільника частоти DD2 (10 висновок) відбувається з тактового генератора. На виводі 9 логічний нуль переходить в логічну одиницю по позитивному перепаду сигналу. Щоб отримати сигнал з періодичністю в 32 секунди, логічна одиниця повинна відбуватися з висновків 15, 1, 2 і 3. Це повинно надходити через діоди на 12 висновок логічного елемента DD1.3, замикаючи його при цьому. Після того, як на висновках 15, 1, 2 і 3 DD2 з’являється логічний нуль, DD1.3 пропускає сигнал стільникового генератора, звідки він переходить на базу транзистора VT1 і ВА1 стає джерелом звуку.

Ланцюжок C1 і R1 потрібно для перекладу вихідної напруги мікросхеми DD2 в нульове положення. Як тільки на схему надходить напруга живлення, запускається процес зарядки конденсатора C1. Напруга живлення з’являється в зоні нижнього виводу. Воно, відповідно, подається на вивід мікросхеми R. Як тільки зарядка підходить до кінця, можна помітити, як на нижньому виведення напруга спускається до нульового рівня. Тепер на роботу мікросхеми він не буде впливати жодним чином.

Резистор R3 виконує роль навантаження елемента.

Це справедливо у відношенні діодів VD1-VD4. Для чого це потрібно? Таким чином, резистор надає місце для проходження струму і виключає наведення, коли немає напруги на висновок 12 мікросхеми DD1.3. C3 потрібен, щоб прибирати перешкоди, що неминуче виникають під час перехідного процесу усередині мікросхеми.

Нюанси конструкції

Один мій знайомий придумав конструкцію, власноруч виготовив її і вирішив перевірити ефективність на практиці. В результаті їм було винайдено цілих чотири пристрої для відлякування кротів. Мій приятель дуже любить вирощувати овочі на присадибній ділянці. Тому йому хотілося максимально швидко і ефективно позбутися від гризунів. Конструкція вийшла досить проста. Витрачатися на матеріали для виготовлення майже не довелося.

Отже, він взяв звичайну металеву банку з-під сухого корму для кішок. Вона і стала виконувати роль корпусу. Знайомий розмістив всередині неї всі необхідні деталі. Як тільки відлякувач готовий, його слід закрити пластмасовою кришкою для герметичності. Не можна, щоб всередину потрапила вода, коли ви поливаєте рослини на городі або під час дощу.

Як зібрати відлякувач гризунів, кротів)Ви можете взяти будь-яку металеву банку відповідного розміру, наприклад, з-під кави. Головне — щоб вона могла бути герметично закрита.

Можна використовувати телефонний капсуль ТК-67-НТ для випромінювання звукових хвиль. Знайти його не так важко, оскільки він присутній практично у всіх стаціонарних телефонах. Якщо бути точніше, то він розташовується в трубці апарату. Такий випромінювач відрізняється простотою та надійністю. Він забезпечує чистий звук в діапазоні частот від 300 до 3400 Гц. Це саме те, що нам потрібно. У нього є ще й модуль повного електричного опору на частоті 1000 Гц, 260±52 Ом. Нарешті, з допомогою зазначеної деталі вдається вирішити проблему герметизації корпусу. Разом з тим він дозволяє підвищити ККД нашого відлякувача кротів завдяки своєму оригінальному розміщення всередині корпусу.

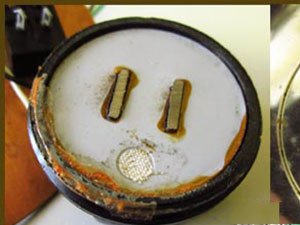

Щоб використовувати капсуль, слід зняти кришку і металеву мембрану. Потім необхідно прикласти його до дна банки. Капсуль фіксують невеликою кількістю силікону, щоб він не бовтався на дні банки. Але ви можете використовувати і інший спосіб кріплення. В капсулі є магніт вбудованого типу. Тому, якщо прикласти його до металу, він щільно до нього прикріплюється і добре тримається. Однак доведеться обмежити можливості елемента для горизонтального переміщення. Описаний варіант кріплення перетворює в випромінювач звуку не мембрану, а банку безпосередньо. Під час роботи капсуль вібрує, т. к. примикає до дна банки нещільно. Формується своєрідний звук, який ідеально підходить для відлякування кротів. Якщо коротко описати його, то він виходить хрипким, зі значними спотвореннями і досить неприємним.

Далі треба взяти 3 куточка і припаяти їх припоєм до банку з внутрішньої сторони. Робити це треба по всьому периметру на рівні, що забезпечує розміщення друкованої плати і трьох батарейок . На цих куточках монтується кругла пластина. Вона виконує функцію другого дна. Вона може бути виготовлена з будь-якого матеріалу і повинна мати по центру отвору для виведення проводів.

Мій знайомий брав звичайні металеві канцелярські скріпки, щоб облаштовувати куточки. Ви можете зробити ці елементи конструкції з будь-якого доступного матеріалу.

Головне — щоб його вдалося припій олов’яно-свинцевим припоєм.

Наприклад, підійдуть сталева смужка або шматок мідного дроту. Якою повинна бути довжина куточків? Підбирати її слід, орієнтуючись на розміри другого дна, в нашому випадку — плоскою перегородки. Розмір перегородки, в свою чергу, залежить від діаметру горловини банки.

Вимикач відлякувача кротів необхідно розмістити на другому дні. Він стане в нагоді, якщо ви перестанете в якийсь момент користуватися пристроєм або ж захочете вимкнути живлення. Але можна і взагалі обходитися без цього елементу, а для підключення батарей застосовувати роз’єм.

Відлякувач кротів використовується в жорстких умовах. Температура навколишнього середовища може коливатися від 0 до 50 градусів, відповідно, постає питання про спрощення конструкції. Для цього елементи живлення з’єднуються з проводами, після чого їх паяють. Щоб при зіткненні з металевими стінками корпусу не виникло коротке замикання, батарейки загортають у ізоляційну стрічку.

Елементи друкованої плати, а також доріжки теж може замкнути. Щоб цього не сталося, їх розміщують у поліетиленовий мішечок. Області виходу проводів зав’язують нитками.

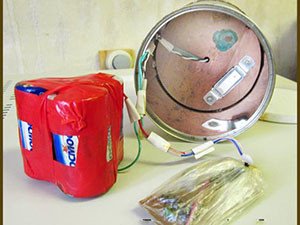

Як зібрати відлякувач гризунів, кротів)На друге дно корпусу укладає друковану плату разом з батарейками. Після цього залишається герметизувати банку та приступити до використання відлякувача кротів.

Закопайте у землю так глибоко, щоб атмосферні опади не могли просочитися усередину. Адже, незважаючи на всі вжиті заходи, абсолютну герметичність забезпечити неможливо. Можете закопувати пристрій до рівня половини банки. Індикатор включеного стану відсутній, оскільки в ньому немає необхідності. Коли відлякувач працює, то звуки чутно навіть на великій відстані. З іншого боку, він би не завадив, щоб виключити необгрунтоване витрачання електроенергії.

Друкована плата

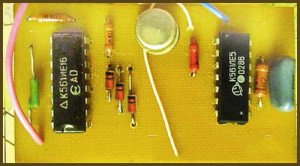

Зробити друковану плату, користуючись хімічними речовинами, виявилося неможливо. Ось чому довелося скористатися механічним способом видалення фрагментів мідної фольги з поверхні склотекстоліти.

Виготовити плату можна з матеріалу з фольгою на одній із поверхонь. Товщина фольгованого шару може скласти у нього 1,5 мм.

Електрична схема і її деталі

У вищезгаданій схемі ми розглядали телефонний капсуль BA1 типу ТК-67-НТ. Однак замість нього можна застосовувати інші аналоги, у яких опір обмоток знаходиться на рівні 60 Ом. Це модифікації ТА-56М, ТА-56, ТОН-2 або ТГ-7.

Як зібрати відлякувач гризунів, кротів)

Також ви можете застосовувати конденсатори, резистори, діоди будь-якого виду.

Що стосується резистора, бажано, щоб падіння напруги між емітером і колектором у нього було мінімальне. За рахунок цього потужність сигналу буде збільшена.

Показники струму, споживаного відлякувачем кротів, при цьому не зростуть.

Мікросхема CD4001A здатна виступити альтернативою зарубіжного виробництва модифікації D1 типу К561ЛЕ5.

Налаштовуємо пристрій

Якщо ви підібрали справні деталі і встановили їх правильно, ваш відлякувач кротів почне працювати відразу. Параметри сигналу, видаваного пристроєм, можна змінювати за бажанням. Якщо зменшити резистор R1 або конденсатор C1, то частота стає більше. Якщо у вас виникне бажання поміняти цей параметр під час експлуатації відлякувач гризунів, то вищевказаний резистор досить замінити постійним і підлаштування резисторами номіналом по 75 кОм. З’єднувати їх потрібно послідовно. Частота тактового генератора теж піддається коригуванню. Але для цього треба, щоб її показники залишалися в діапазоні від 300 до 900 Гц. Звукові частоти даного рівня демонструють максимум ефективності в боротьбі з гризунами.

Тривалість звукового сигналу змінюється легко, так само як і період його проходження. Допустимо, ви можете збільшити тривалість сигналу до 4 сек, залишивши інтервал повторення колишнім. Для цього треба прибрати діод з 15 виведення DD2. Можна і скоротити тривалість звуку, скажімо, до 1 сек. Це досягається додаванням на висновок 12 DD1.3 додаткового діода з 14 виведення DD2.
