Як заземлити посудомийну машину

Зміст

1 Як визначити заземлення
- 1.1 Основні положення
- 1.2 Як визначити справність наявного заземлення
2 Як зробити заземлення посудомийної машини
- 2.1 Особливості процесу
- 2.2 Чого треба уникати в процесі заземлення
3 Висновок

Сучасні технології і повсюдна комп’ютеризація пристроїв, застосовуваних у побуті, дозволили зробити прорив у створенні обладнання, яке істотно полегшує наше життя і економить час, якого завжди не вистачає.

Наприклад, посудомийна машина при завданні визначеного режиму роботи успішно, а, головне, самостійно справляється з миттям брудного посуду, залишеної домочадцями після вечері. Навіть якщо ви приймали велику кількість гостей, після їх відходу немає необхідності годинами драїти тарілки і виделки — до блиску очистить навіть саму брудну поверхню посуду вірна помічниця — посудомийна машина. Крім того, зробить це професійно, ретельно і в рекордно стислі терміни.

Безумовно, багато що залежить від покупки потрібної моделі виробу, але також важливий правильний процес експлуатації. Ось чому при підключенні посудомийки необхідно дотримуватися основний інструкції, описаної в паспорті, який зазвичай входить в комплект з якісною технікою за замовчуванням.

Будь-яка посудомийна машина приєднується до водопроводу, каналізаційних стоків і нарешті до електромережі, адже працює вона саме від електрики. На цьому етапі потрібно дотримуватися техніки безпеки по використанню, яка полягає у розумінні, що таке заземлення і як заземлити посудомийну машину на своїй кухні.

Зробити це можна, звернувшись в сервісну службу і довго чекаючи, поки дійде ваша черга відвідування майстром. А можна зайнятися вирішенням питання своїми руками і прямо зараз.

Зміст

Як визначити заземлення

Основні положення

Перш ніж робити заземлення, слід дізнатися, чи воно є в будинку. Відкрийте щиток, який показує ваше підключення до загальної лінії електромережі, вимкніть електрику в вашій квартирі. Тільки коли приміщення знеструмлено, можна приступати до перевірки.

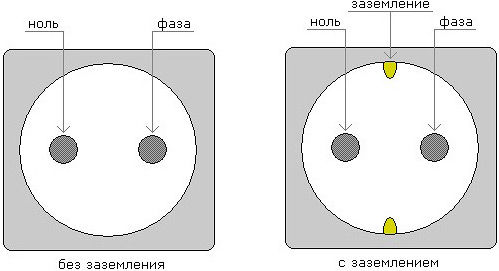

Придивіться, чи є підключення жовто-зеленого проводу до клеми, що вас цікавить розетки. Синій і коричневий провід (нуль і фаза), приєднані до клем, вказують на те, що заземлення в приватному будинку або квартирі багатоповерхівки за промовчанням.

Також зверніть увагу на перемичку, що знаходиться між нулем і клемою, що відповідає за заземлення — якщо вона є, значить, пізніше на кухні було вироблено занулення електропроводки, що дуже небезпечно для домочадців.

Як визначити справність наявного заземлення

Нехай у гвинтових затисках розміщені три провідникові складові. Саме час приступити до перевірки правильної роботи заземлення в даній розетки. Для цього необхідно озброїтися спеціальним пристосуванням — мультиметром, за допомогою якого проводяться наступні маніпуляції:

Увімкніть панелі електроенергію.

Зафіксуйте тестер в режимі вимірів величини напруги.

Визначтеся з напругою, що виникають між фазою і нулем.

Зніміть такі ж вимірювання між фазою і землею.

Якщо на мультиметре позначаться різні значення, заземлення є, робити не потрібно. А от якщо на табло нічого не висвітилося, це означає, що заземлення немає, або є, але знаходиться в неробочому стані.

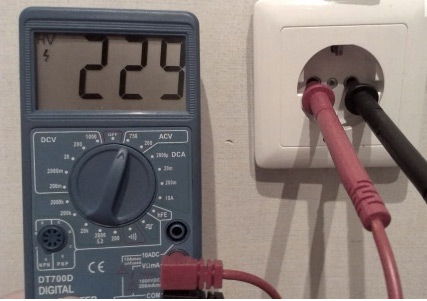

Показання між фазою і землею будуть відрізнятися

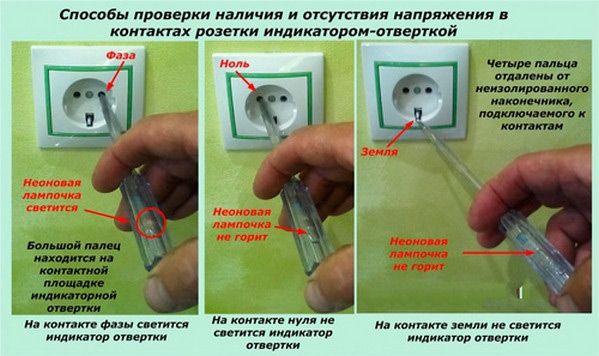

Якщо мультиметра немає під рукою, стане в нагоді контрольне пристосування у вигляді самостійно сконструйованого лампочки. Вона складається з патрона, двох проводів і кінцевиків, які надіваються на дроти. Доторкніться одним проводом до клеми, відповідає за фазу, а інший — до нульової. Визначаючи, де фаза, а де нуль, не орієнтуйтеся на колір ізоляції — не можна виключати ймовірність того, що попередній майстер зробив помилку і поміняв їх місцями. Бажано перевірити правильність індикаторною викруткою.

Як тільки при зіткненні з клемами спалахує контрольна лампа, додайте наконечник дроту, поєднаного з нулем, до усику заземлення. Лампочка горить раніше — заземлення працює як годиться, якщо світло слабкий — стан контуру залишає бажати кращого. Буває так, що при заземленні додатково підключено пристрій захисного відключення — в цьому випадку обов’язково спрацює УЗО.

Про те, що заземлення немає або воно підлягає виправленню, також може свідчити недостатньо швидка робота нагрівача води, або, наприклад, пральна машина-автомат б’ється струмом. При відсутності заземлення музика виходить з колонок у супроводі додаткового шуму.

Як зробити заземлення посудомийної машини

Особливості процесу

Якщо ви проживаєте в будівлі старої споруди (у двоповерховому або п’ятиповерховому будинку по типу «хрущовки»), швидше за все заземлення відсутнє. У цьому випадку щоб зробити заземлення посудомийної машини, доведеться повторити ряд маніпуляцій, розташованих в певній послідовності:

Підготуйте провід, зроблений з міді, розділений всередині на три жили, переріз якого становить 3*1,5 кв. мм Можна замінити його проводом з алюмінію з великим перетином (3*4,5 мм).

Розмістивши провід з настінної конструкції, виведіть його до електрощитка, що знаходиться на майданчику поверху, де розташована ваша квартира. Зафіксуйте елемент за допомогою дюбелів або саморезов.

Акуратно зачистите краю трижильного проводу приблизно на 2-3 див.

Використовуючи болти і саморізи, приєднайте до каркаса електричного щитка на тій ділянці, де є велика чисельність проводів — це як раз і є заземлення.

Розгорніть посудомийну машину і зі зворотного боку визначитеся з місцем підключення заземлення. Орієнтуйтеся на спеціальний знак, розміщений на панелі, тут же зафіксуйте другий край дроти.

Зробити заземлення посудомийної машини можна і в приватному будинку. Однак для цього застосовується технічно більш складна схема для виконання, з якою ми пропонуємо ознайомитися нижче:

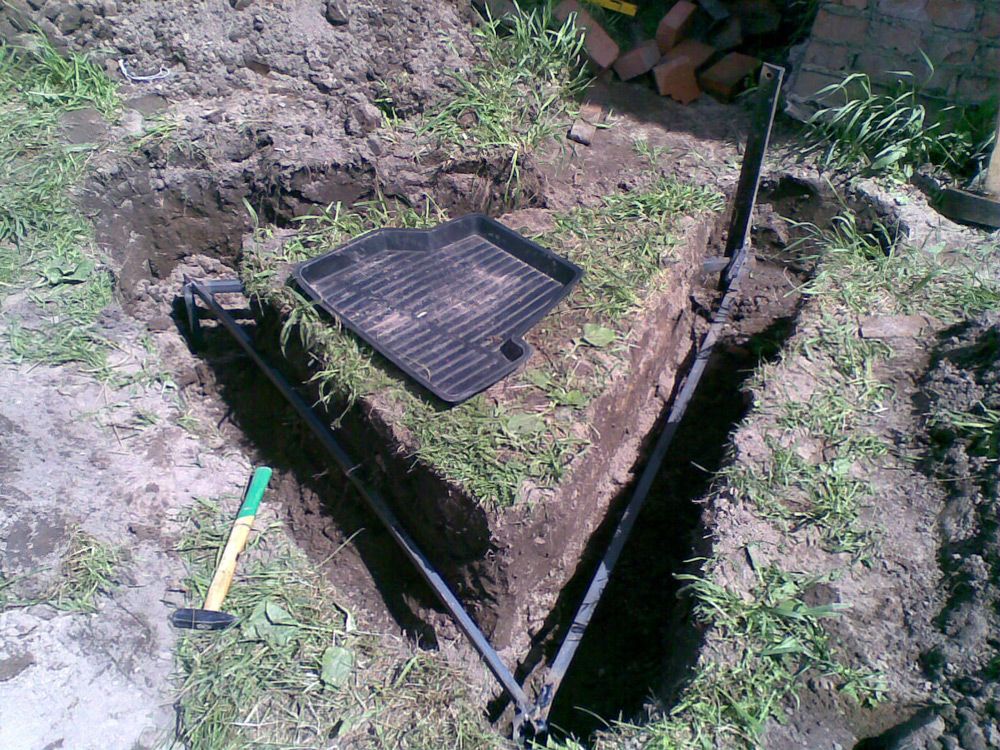

Відміряйте від зовнішньої поверхні однієї зі стін будинку 1 м. Витримавши це відстань, візьміть лопату і вирийте канаву, приймає вигляд рівнобічного трикутника, сторона якого досягає 2 м, а глибина наближається до розмірного значенням 0,5 м.

Далі розподіліть на вершинах утвореного трикутника в грунті заземлювачі. Останні виготовляють з металевого прутка, довжиною 3 м кожен.

Озброївшись зварювальним апаратом і не забувши дотримуватися заходів безпеки (надівши рукавички і спеціальний зварювальний шолом для захисту очей), приступайте до з’єднанню між собою вершин встановлених заземлювачів. Для цього вам також знадобиться смуга з металу.

Ви отримали готовий контур заземлення, який тепер необхідно зафіксувати з застосуванням мідного дроту з перетином 3*1,5 мм, до електрощитка будівлі.

У будинку для підключення посудомийної машини до каркасної коробці заземленого електричного щитка проводиться відповідний з’єднувальний провід. На цьому процес створення заземлення своїми руками в приватному будинку можна вважати завершеним.

Чого потрібно уникати в процесі заземлення

Щоб операція пройшла успішно, без зайвих проблем і отримання травм, необхідно дотримуватися основних правил:

Не застосовуйте для виробу подовжуючий кабель або того гірше — провідник. Деякі новачки намагаються вирізати з трижильного проводу заземлюючий штир — не робіть цього.

Обладнання повинно бути виключно до відповідного джерела живлення, як того вимагає технологія підключення посудомийної машини.

Якщо ви зіткнулися з проблемою, коли пристрій не підходить до штекеру, єдиний вихід із ситуації — демонтувати стару розеткової установку і монтувати на це ж місце нову. Використання будь-яких проміжних провідників і перехідників може спричинити перегрів техніки і, як наслідок, пожежа.

Якщо не вдалося провести заземлення своїми руками, не залишайте цю справу незакінченою. Заземлення зводить до мінімуму ризик ураження струмом і зберігає лінію малого опору для електроструму.

І, нарешті, до чого може призвести недбале ставлення та невірне підключення заземлюючого проводу? Відповідь очевидна — при застосуванні посудомийної машини, яка живиться від електрики і одночасно взаємодіє з водою, можна отримати травму внаслідок ураження електричного струму. Не виключено летальний результат.

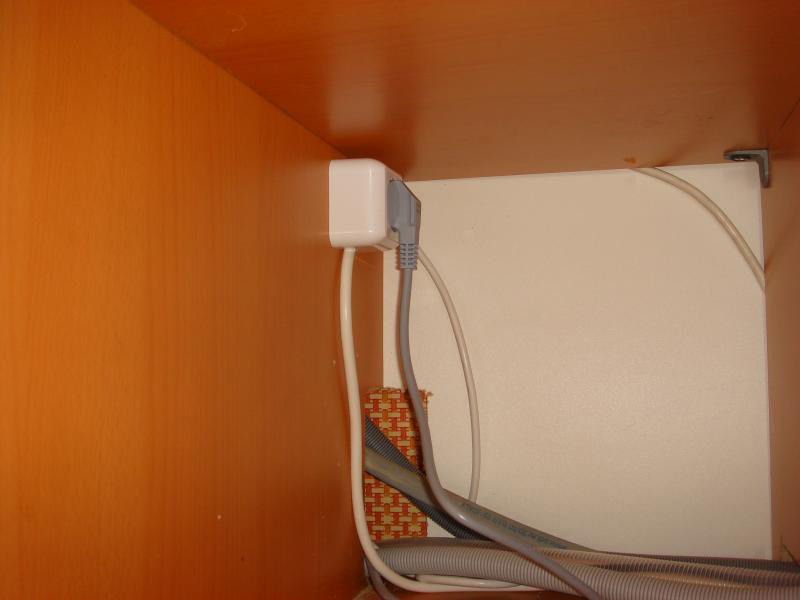

Краще не використовувати перехідники, правильніше поставити нову розетку

Висновок

Тепер ви знаєте, навіщо потрібно заземлювати посудомийну машину, як визначити наявність заземлення в будинку і, якщо його немає, заземлити посудомийну машину своїми руками.

Займаючись створенням заземлення, добре притискайте контакти, розміщені в розетки і вимикачі, працюючому від автоматики. Недостатнє обтиснення контактів загрожує перегрівом техніки і зменшенням терміну служби.

Дотримуючись покрокової інструкції, ніколи не робіть заземлення на водопровідних стояках! Такі експерименти згодом занадто дорого обходяться для здоров’я і життя домочадців.
