Як встановити насосну станцію на дачі?

Зміст:

  • Що являє собою насосна станція і як вона працює?
  • Поетапний монтаж насосної станції своїми руками
  • Вибір місця установки
  • Прокладка трубопроводу
  • Проведення зовнішніх робіт
  • Підключення пристрою
  • Пробний запуск насосної станції

Насосна станція являє собою особливу конструкцію, яка забезпечує подачу чистої води в житловий будинок. Підключають таку станцію зазвичай до криниці або артезіанській свердловині. Вибір пристрою залежить від того, скільки водозабірних точок одночасно підключається до свердловині. Що собою являє насосна станція і як її правильно вибрати? Про це розповість ця стаття.

Що являє собою насосна станція і як вона працює?

Як встановити насосну станцію на дачі?

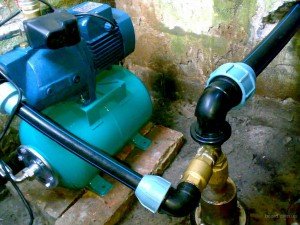

Насосна станція

Водозабірна насосна станція являє собою конструкцію, встановлену в окремому приміщенні, розташованому поблизу колодязя. Артезіанські свердловини на дачних ділянках в основному мають глибину до 20 метрів. Вона є оптимальною для установки автоматичного обладнання. Вода прямо з артезіанського колодязя надходить до водорозбірних точках. Для свердловин глибиною до 20 м не потрібно набувати додаткових резервуарів, глибинних насосів, систем автоматичного контролю.

Щоб виконати підключення насосної станції правильно, потрібно знати, з яких елементів вона складається і як функціонує. Розглянемо це питання детальніше.

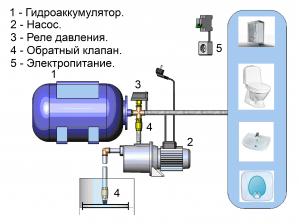

Насосна станція складається з декількох взаємопов’язаних функціональних вузлів:

  • Відцентровий насос, який забезпечує підйом води з колодязя та подання її до всіх водозабірних точок будинку;
  • Гідроакумулятор, за допомогою якого забезпечується пом’якшення гідравлічного удару. Це пристрій складається з двох частин, розділених між собою спеціальним мембранним матеріалом;
  • Реле, за допомогою якого контролюється рівень тиску в опалювальній системі. У тому випадку, коли тиск води стає більше норми, реле автоматично зупиняє двигун, а коли показники тиску приходять в норму – мотор знову включається;
  • Електродвигун, з’єднаний з насосом і реле тиску;
  • Система водозабору, укомплектована зворотним клапаном (встановлюється в колодязі);
  • Манометр – пристрій, за допомогою яких виконується контроль тиску води в системі;
  • Магістраль, яка виконує функцію сполучного елемента між насосом і водозабірних механізмом.
    Як встановити насосну станцію на дачі?

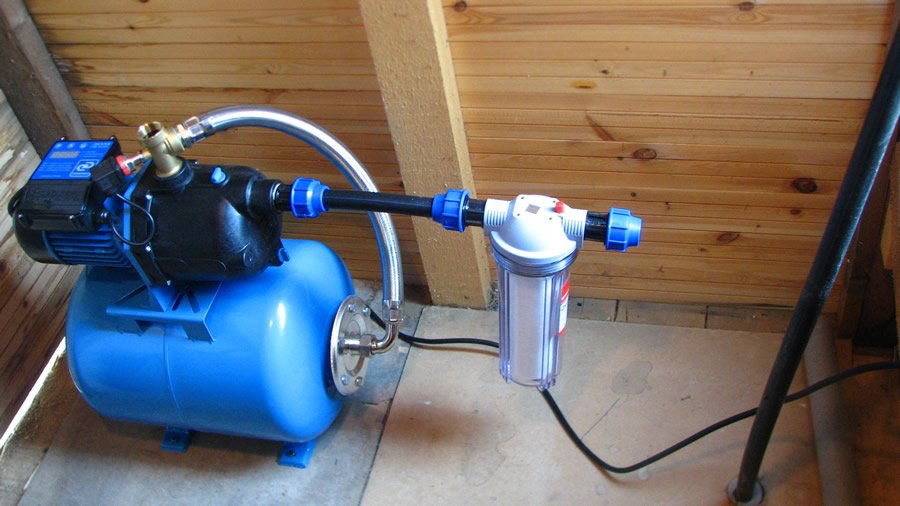

    Конструктивні елементи насосної станції

Перед початком монтажу насосної станції потрібно купити всі складові її компоненти, що відповідають параметрам водопровідної системи свердловини.

до змісту ↑

Поетапний монтаж насосної станції своїми руками

Установка насосної станції своїми руками проводиться поетапно. Спочатку необхідно визначити місце для монтажу обладнання, потім – виконати прокладку трубопроводу, певні зовнішні роботи і в самому кінці – здійснити підключення насосного обладнання. Розповімо про кожній з цих етапів більш детально.

до змісту ↑

Вибір місця установки

Як встановити насосну станцію на дачі?

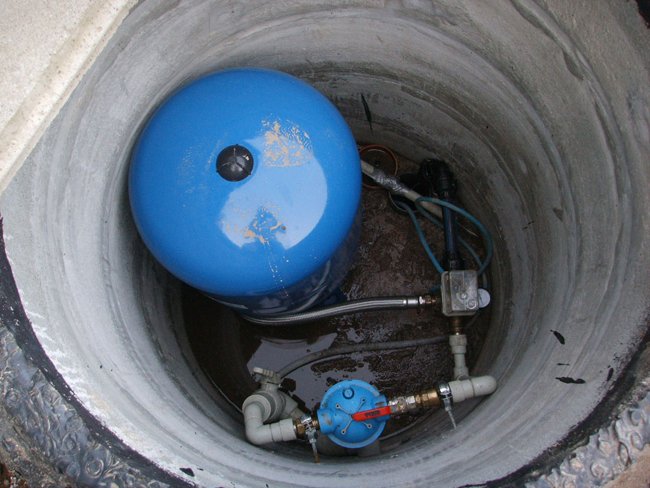

Установка насосної станції в колодязі



Окинувши поглядом присадибну ділянку, можна вибрати багато місць для установки насосної станції. Але все ж краще підійти до вибору ділянки для встановлення насосної станції більш уважно і грунтовно. Тільки при грамотному облаштуванні насосне обладнання буде працювати безперебійно і якісно. Отже, для якісного монтажу насосної станції необхідно дотримуватися декількох умов:

  • Розташовувати конструкцію у безпосередній близькості від свердловини або колодязя. Це забезпечить рівномірне всмоктування води;
  • Кімната, в якій встановлено насосне обладнання, повинна бути добре вентильованою і теплою;
  • Насосну станцію необхідно розміщувати в просторому приміщенні, оскільки в подальшому цієї конструкції можуть знадобитися ремонтні чи профілактичні роботи;
  • У приміщенні повинна бути облаштована хороша звукоізоляція, яка буде добре поглинати шум від працюючого насоса.

Звичайно ж, всі умови відразу дотримати дуже складно, але потрібно постаратися виконати більшу їх частину. Що стосується місця під установку насосної системи, то існує декілька прийнятних варіантів.

  • Приміщення, розташоване всередині будинку. На території дачного будиночка може бути автономне і добре ізольоване приміщення у формі котельні. Встановлювати насос в окремій кімнаті рекомендується в тому випадку, якщо житло експлуатується постійно. Єдиний мінус цього варіанта полягає в тому, що при неякісної звукоізоляції кімнати шум від працюючого агрегату буде докучати домочадцям.
  • Облаштування спеціального неглибокого колодязя для насосної станції. Такий варіант, звичайно, можна використовувати, але він має кілька негативних моментів. Так, занурення насоса у такий колодязь ускладнює підтримання однакового рівня тиску в опалювальній системі будинку. Крім того, таке розташування водозабірного обладнання часто заважає проведенню незапланованих ремонтних робіт.
  • Розташування насоса в підвальному приміщенні. Підпільне простір може послужити прекрасним місцем для розміщення насосної станції. Однак про розташування там такого обладнання потрібно подумати ще на етапі проектування дачного будинку. Якщо підпідлогу не буде належним чином утеплений і гидроизолирован, то перед монтажем насоса потрібно буде витратити багато часу на підготовку приміщення.
  • Кесон – крита площадка, яка облаштовується поруч з виходом свердловини. При виборі цього варіанту потрібно тільки правильно визначити глибину розташування насосного обладнання. Температурні умови будуть створюватися самим ґрунтом. Якщо відповідного місця під монтаж насосної системи немає, можна встановити агрегат на кухні, у ванній кімнаті, санвузлі або передпокою (тобто, в будь-якому місці громадського користування). Але цей спосіб можна взяти до уваги лише в крайньому випадку. Краще, звичайно, для насосної станції вибрати окрему простору кімнату.
  • до змісту ↑

    Прокладка трубопроводу

    Як встановити насосну станцію на дачі?

    Трубопровід насосної станції



    Отже, місце для установки насосної станції на дачі вибрано і тепер можна приступити до прокладання трубопроводу. Насосне обладнання зазвичай встановлюється недалеко від свердловини або колодязя, але для з’єднання приладу з джерелом води і будинком необхідний трубопровід.

    Труби для передачі води від колодязя до будинку прокладають в ґрунті, причому бажано це робити нижче рівня промерзання. У зимовий період труби, розташовані таким чином, не будуть замерзати. Якщо ж розмістити трубопровід нижче промерзающего шару не виходить, необхідно подбати про утеплення магістралі.

    Роботи з укладання трубопроводу проводять за наступною схемою:

    • Траншея по відношенню до свердловині виривається з невеликим ухилом:
    • У фундаменті будинку іноді робиться отвір для проводки водоносної труби в будинок;
    • Виконується прокладка труби;
    • Готовий трубопровід з’єднується з насосною станцією.

    Іноді при укладанні трубопровідної магістралі виникає проблема, пов’язана з високим розташуванням поверхневих грунтових вод. У цьому випадку труби розташовують вище верхнього водоносного шару, і обов’язково продумати систему їх утеплення. Часто для утеплення магістральних водопровідних труб використовується базальтова мінеральна вата.

    до змісту ↑

    Проведення зовнішніх робіт

    Як встановити насосну станцію на дачі?

    Зовнішні роботи по облаштуванню насосної станції



    Зовнішні роботи, пов’язані з монтажем насосної станції, припускають установку на трубу фільтрувальної сітки (вона запобігатиме потраплянню в воду піщинок і іншого сміття). Крім того, потрібно укомплектувати насосну систему зворотним клапаном (він забезпечить швидке і стабільне заповнення системи чистою водою). Фіксується зворотний клапан за допомогою спеціальної муфти з зовнішньою різьбою. Після цього край труби опускається в свердловину.

    до змісту ↑

    Підключення пристрою

    Як встановити насосну станцію на дачі?

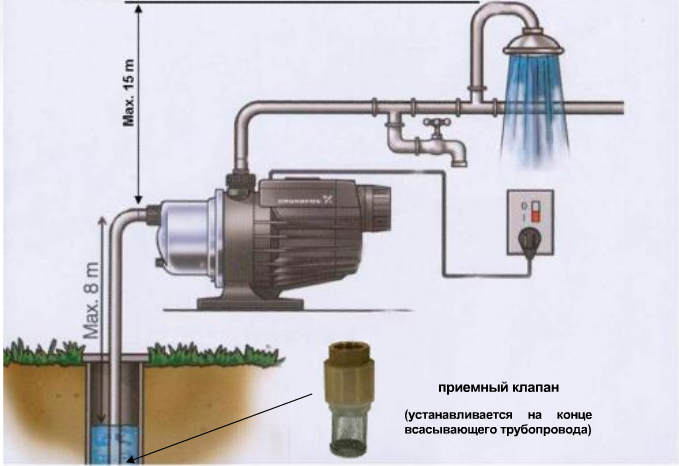

    Схема підключення насосної станції до свердловині



    Підключення насосної станції – завершальний етап монтажу, від правильного виконання якого залежить якісне функціонування всієї насосної станції. Агрегат необхідно встановити на підготовлену поверхню. Щоб забезпечити насосної станції стійкість, її прикручують анкерними болтами до основи. Фахівці рекомендують під основу насосної станції укласти гумовий килимок, який буде гасити вібрації, що створюються пристроєм.

    Далі труба, що відходить від свердловини, приєднується до насоса. В якості з’єднувального елемента використовуються муфта з різьбою зовнішнього типу (з діаметром близько 1 дюйма), зворотний клапан (діаметр якого повинен відповідати розміру труби), прямий кран і куточок з зовнішньою різьбою. Підготовлені деталі з’єднуються один з одним (труба з’єднується з насосною конструкцією за допомогою муфти, кран фіксується за рахунок різьблення).

    Інший край труби з’єднується безпосередньо з водопровідною мережею. З’єднувальні елементи використовуються ті ж (муфта з зовнішньою різьбою, кран-американка). Кран з’єднується з вихідним краєм станції, після цього – фіксується поліпропіленова муфта, а вже в ній методом спайки закріплюється водопровідна труба.

    до змісту ↑

    Пробний запуск насосної станції

    Як встановити насосну станцію на дачі?

    Пробний запуск насосної станції



    Коли насосна станція підключена до водозаборному та водопровідного обладнання, виконується її перевірка. Для цього насосне обладнання наповнюється водою і запускається. Рідина пускають через заливний отвір таким чином, щоб вона потрапила в сам насос, а також – магістралі і гідроакумулятор. Електроживлення до системи підключається після відкриття вентилів. Після того, як двигун приведений в дію, вода починає заповнювати напірну трубу до тих пір, поки з неї не піде весь повітря. Коли тиск води досягне необхідної норми (приблизно 1.5-3 атмосфер), насосне обладнання автоматично відключиться.

    Таким чином, облаштування насосної станції на дачі не представляє ніякої складності. Його зможе виконати навіть новачок за умови дотримання всіх вимог і рекомендацій.
