Монтаж та налаштування колектора теплої підлоги здійснюються після зведення підстави підлоги, оздоблення стін, ніші під обладнання.
Важливо щоб колектор не загрязнялся пилом або розчином.
Рекомендується розміщувати колектор вище контурів теплої підлоги, щоб уникнути завоздушивания.
Місце для колектора бажано визначати у центрі опалювальної площі.
Як правило, виробники пропонують готові вироби у зборі з кількістю підключаються контурів від 2 до 10.
Закріплення
Висота розміщення колектора теплої підлоги щодо рівня чистової підлоги повинна бути такою, щоб не створювалося перешкод для зручного підключення трубопроводів виходять з стяжки.
Найчастіше колектори виробником збираються для підключення “зліва”. При необхідності підключати “праворуч”, виконується перестановка вузлів виробу у відповідності з інструкцією виробника. Зазвичай переставляються запірні крани, підстроювальні клапана, розгортається змішувальний вузол і байпас.
Також може виникнути необхідність у розвороті насоса на 90 градусів, з тим щоб зменшити габаритний розмір виробу. Зазвичай це неважко виконати за інструкцією виробника.
Найбільш просто закріплюється колектор з використанням спеціальної шафи, вбудованого або навісного.
Шафа не тільки служить предметом інтер’єру, але і захищає обладнання та трубопровід від випадкових ударів.
Закріплення колектора виконується за допомогою шурупів, які пропонуються в комплекті.
Не слід кріпити колектор безпосередньо до несучих конструкцій будинку. Це може призвести до передачі вібрації і поширенню звуків по дому, підвищення рівня шуму від обладнання.
Використовуйте стандартні схеми кріплення, передбачені виробником. Використовуйте спеціальний шафа або стійки, щити з віброгасильними амортизаторами.
Комплектація, конструкція колектора

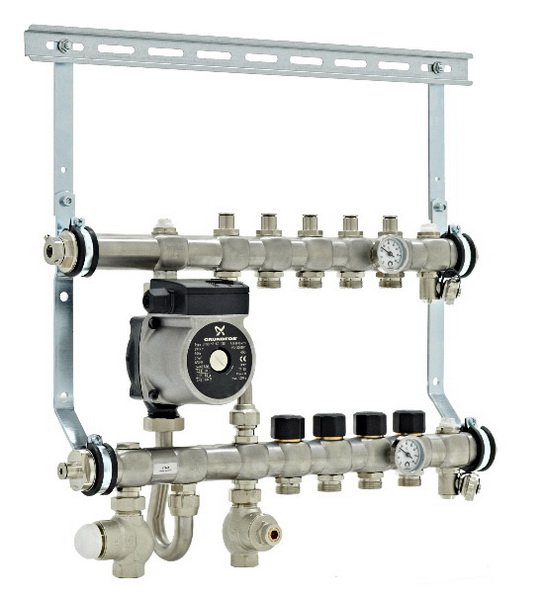

Розглянемо монтаж колектора на прикладі вироби одного з виробників.
Цей колектор зібраний за розповсюдженою схемою, що включає в себе типові вузли.

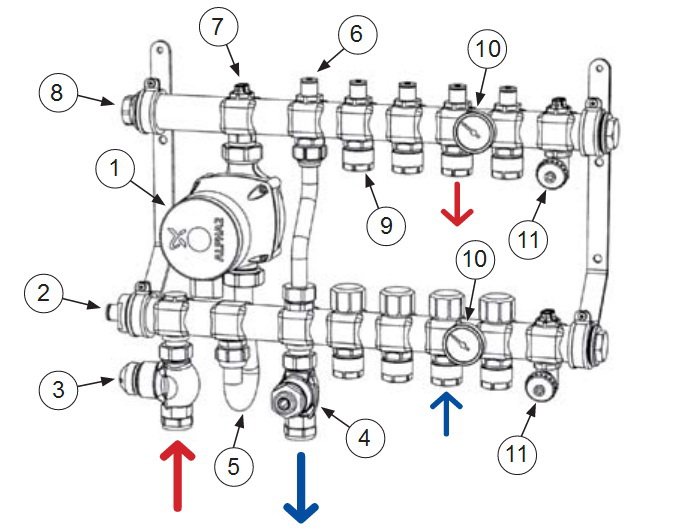

Складові типового колектора для теплої підлоги.
- 1. Циркуляційний насос.
- 2. Балансувальний клапан, який вбудований безпосередньо в колектор. Він необхідний для компенсації нестачі витрати води в яка подає магістралі. Щоб при цьому забезпечити номінальний витрата теплоносія в контурах …
- 3. Термостатичний клапан з термоголовкою. Оперативно регулює кількість подавання теплоносія в систему теплої підлоги, для досягнення заданої температури.
- 4. Балансувальний клапан. Служить для первинного налаштування системи теплої підлоги по температурі для роботи в мережі. Також виконує запобіжну функцію від надмірного підвищення температури у теплій підлозі, шляхом задання початкового обмеження витрати теплоносія.
- 5. Вигнута трубка для підключення насоса.
- 6. Байпас з регулювальним клапаном, необхідний для запобігання перегріву насоса у разі закриття всіх колекторів.
- 7. Ручний повітровідвідник.
- 8. Стакан для датчика тепмпературы термоголовки.
- 9. Фітинги для підключення петель опалювального трубопроводу.
- 10. Термометр.
- 11. Кран для зливу, а також для початкового заповнення системи теплої підлоги.
Після закріплення колектора, до нього підключаються петлі теплої підлоги та підвідні трубопроводи, при цьому всі клапани і крани повинні бути закриті.
Теплоносій в системі
Важливим питанням є недопущення проникнення в систему кисню. Необхідно застосовувати матеріали, деталі, вузли з мінімальною проникністю для кисню.
Багато фахівців сходяться на думці, що на сьогоднішній день достатньої надійністю по фактору проникнення кисню мають лише гнучкі трубопроводи, в яких є шар алюмінієвої фольги.
Трубопроводи PERT і РЕХ з шаром EVOH без шару алюмінію недостатньо надійно запобігають попаданню кисню.
Детальніше про сучасних трубопроводах для теплих підлог
Якщо є ймовірність замерзання системи, то необхідно використовувати незамерзаючі теплоносії на основі пропіленгліколю з концентрацією до 30%.
Як заповнити систему теплої підлоги
Заповнення системи теплої підлоги проводиться теплоносієм через зливні крани на колекторі. Заповнення підключених петель трубопроводу ведеться по черзі.
Для цього почергового відкриваються регулювальні клапани (термостатичний і балансувальний) тільки одного контуру, при цьому всі інші клапани на колекторі повинні бути закриті.

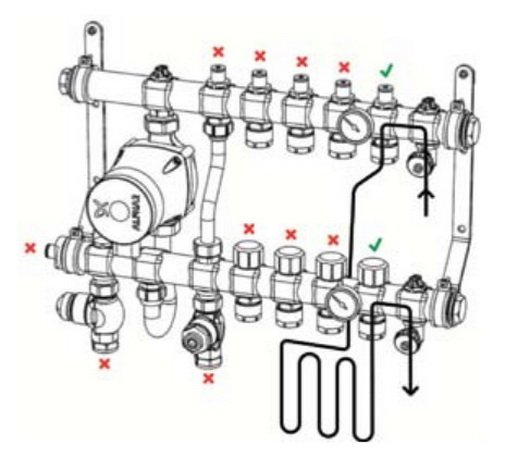

Схема заповнення контурів:
Послідовність заповнення:
- Закриваються клапани байпаса 5, термостатичний клапан 3, підстроювальні клапана 2 і 4.
- Закриваються термостатичні і балансувальні клапани всіх контурів.
- Відкривається балансувальний і термостатичний клапана отриманого контуру.
- Подача теплоносія здійснюється на подачу гребінку через кран зливу. Вихід повітря – через зливний кран на обратку, до повного заповнення.
- Цикл заповнення повторюється для наступного контуру, при цьому клапана вже заповненого контуру закриваються.
- Після того як всі контуру заповнені, відкриваються клапани на самому колекторі (6,2,3,4), і відбувається заповнення решти вузлів з випуском повітря через воздухоотводчики.
Рекомендується провести гідравлічні випробування всієї системи теплої підлоги. Для цього тиск у колекторі і контурах піднімається не нижче менш 1,43 від робочого, але не нижче 3 атм, протягом не менше 2 годин.

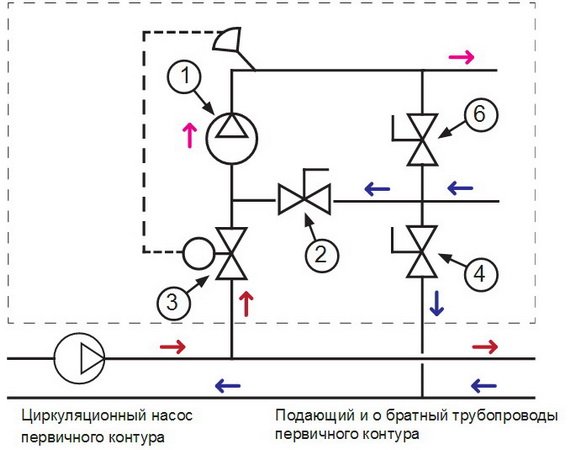

Налаштування витрат в колекторі по температурі теплоносія
Введення в експлуатацію та первинна настройка колектора теплої підлоги наступні
- Клапан 2 повністю відкритий.
Клапан 3 повністю відкритий.
Клапан 4 повністю закритий.
Насос 1 включений. - Клапан 4 повільно відкривається, поки на вхідному колекторі не встановиться необхідна максимальна температура в системі опалення на момент регулювання температура повинна бути номінальної).
- На клапан 3 встановлюється термоголовка, з налаштуванням на 5 градусів більше максимальної розрахункової температури.
Протягом декількох перших днів (а також в процесі експлуатації) можлива донастройка системи клапаном 4 по ситуації і перевагам.
Клапан 4 обмежує максимальну температуру в системі теплої підлоги при повністю відкритому клапані 3. Як правило, налаштування кл. 4 проводиться один раз під час першого пуску, але можлива також підстроювання при зміні гідравліки або потреб….
Термостатичний Клапан 3 постійно регулює витрату в подаючому трубопроводі, підтримує задану температуру в прямому гребінці колектора (в ній встановлений термодатчик).
Якщо в подаючому трубопроводі на колектор не буде достатньої витрати теплоносія (менше ніж подача насосом в контурів теплої підлоги), то підстроювання системи здійснюється клапаном 2.
Якщо настройка здійснюється клапаном 2, то клапан 4 повністю відкритий.
Клапан 6 байпаса рекомендується відкрити на 1,5 – 2,0 обороту.
Установка, налаштування насоса
У залежності від необхідної продуктивності може бути встановлений насос 15-40 для 2 – 6 колекторів або 15-60 для 7 – 10 колекторів.
Як можна вибрати насос для теплої підлоги
Можуть застосовуватися як насоси без електронного управління, наприклад UPS, так і сучасними з електронним управлінням – ALPHA2 L.
У першому випадку налаштування обмежені режимами “Фіксована швидкість”. В залежності від опалювальної площі можливе застосування 1, 2 або 3 швидкості, при цьому різниця температур між подачею і обратку повинна бути в межах 5 – 10 градусів.
Для насосів типу ALPHA, рекомендований режим – “Постійний натиск”. При цьому можливо 2 настройки – низький напір (рекомендована) і високий напір (альтернативна). Якщо при низькому тиску потрібна температура не досягається, переходять на більш продуктивну налаштування.
Детальніше про адаптивних циркуляційних насосах GRUNDFOS ALPHA

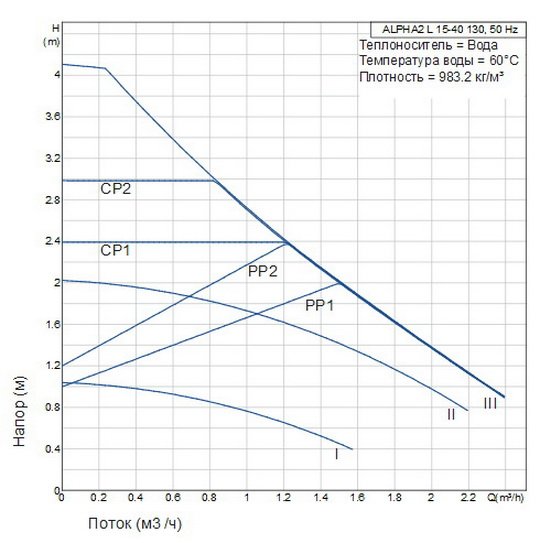

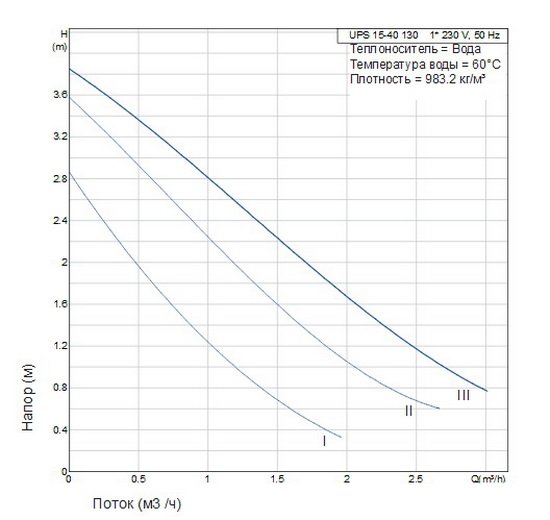

Гідравлічні характеристики застосовуваних насосів
Як балансувати контуру
Балансування колектора (первинна настройка) здійснюється стендами клапанами. Вона необхідна для вирівнювання падіння тиску між контурами і подачі в кожний контур необхідної кількості теплоносія.
Оперативна регулювання по температурі здійснюються термостатичними клапанами, які можуть управлятися сервоприводами під управлінням кімнатних термостатів (в тому числі і датчиками підлоги). Автоматика для теплої підлоги, схеми

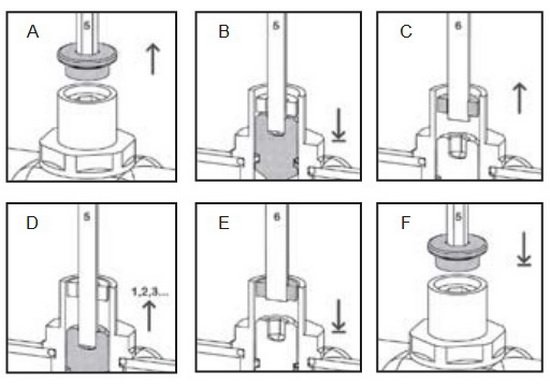

Налаштування балансувальних клапанів проводиться в наступному порядку.
- Шестигранним ключем на 5 мм знімається кришка (А).
- Клапан закручується до упору (В).
- Клапан відкривається на задане число оборотів згідно розрахунків або до досягнення оптимальної температури… – 0,5, 1, 1,5 …. (D).
- Шестигранним ключем на 6 мм закручується стопорне кільце, що фіксує положення клапана після регулювання (С, Е). Після чого кришка закривається (F).

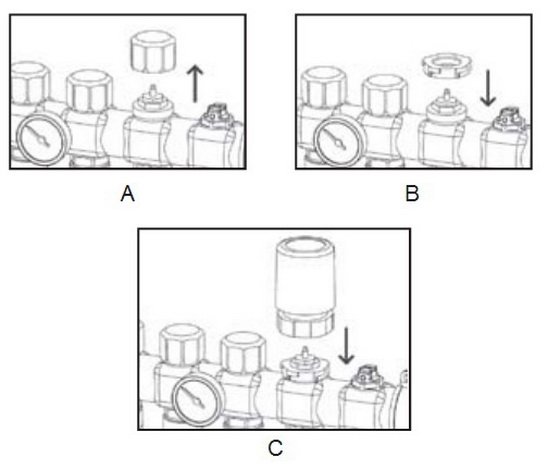

Для установки сервоприводу на регулювальний клапан термостатичний знімається ручка ручного управління (А), встановлюється на клапан кільце адаптер (В), сервопривід вставляється в пази кільця адаптера, регулювальне кільце провертається за годинниковою стрілкою до клацання.
