Пристрій водяного обігріву підлоги передбачає створення важкої бетонної стяжки і підняття рівня підлоги на 8 – 15 див. Але висота буде залежати від необхідності застосування додаткового утеплення і місця його розташування – в основі або на ньому.
Не всі існуючі будівлі дозволяють створити тепла підлога, без значної переробки. Обмеженням можуть бути висота стель, висота дверних прорізів, розташування радіаторів, висота підвіконь…
Підняття підлоги може спричинити значний супутній ремонт будівлі, що потрібно враховувати заздалегідь.
Відмінності в конструкціях водяних підлог
Існує конструкція теплих підлог меншої товщини, і невеликої ваги. Замість важкої стяжки застосовуються металеві розсіювачі тепла з полегшеною стяжкою.
Звичайний теплий пол передбачає пристрій масивної теплоакумулюючої і теплораспределяющей бетонної стяжки, в якій буде перебувати нагрівальний трубопровід.
У приміщеннях, де можливе створення бетонної стяжки, рекомендується облаштовувати теплі підлоги саме на її основі.
Ця конструкція відрізняється великою теплоємністю, надійністю, оптимальними розподілом тепла по поверхні підлоги, перевірена досвідом експлуатації.
Системи полегшені, з сухою стяжкою, застосовуються там, де створення бетонної стяжки проблематично і занадто витратно – у квартирах, на мансардах, при слабкому балочному перекритті…
Додатково – як робиться по слабкому дерев’яному перекриттю

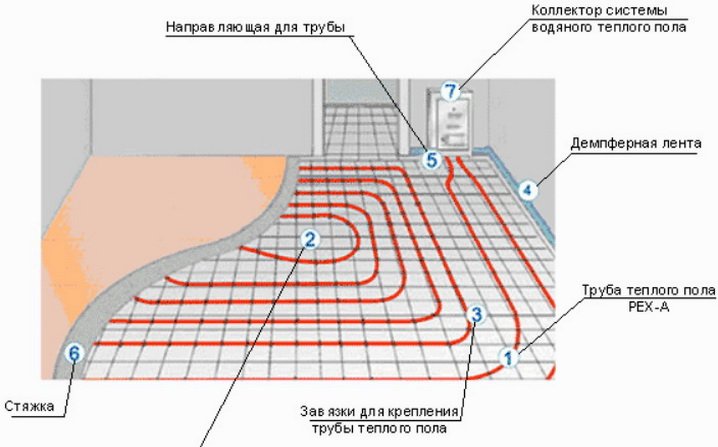

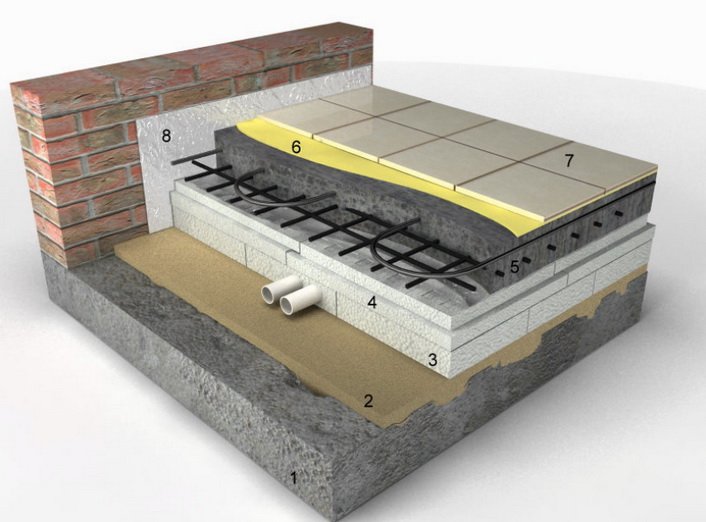

Основні елементи системи обігріву підлоги
- Підстава робиться обов’язково сухе і горизонтальне, рівне. Їм може бути ущільнена гидроизолированная відсипання по грунту, перекриття залізобетонні плити чи інших конструкцій (з дерев’яних лаг, наприклад), але забезпечує необхідну міцність.
- Шар утеплювача може бути покладений частково або повністю між лагами перекриття, або розташовуватися зверху на підставі. Якщо утеплювач сприймає навантаження від бетонної стяжки, то в якості нього застосовується зазвичай екструдований пінополістирол. Товщина утеплення – не менш вимог СНиП економічної доцільності утеплення.
Різні варіанти теплоізоляції
- Гідроізоляція, – відокремлює бетонну стяжку від утеплювача, перешкоджає витоку води з розчину крізь щілини утеплювача. Застосовується звичайний поліетилен. Фольга не рекомендується, є екраном для магнітних хвиль, до того ж знищується лужним розчином.

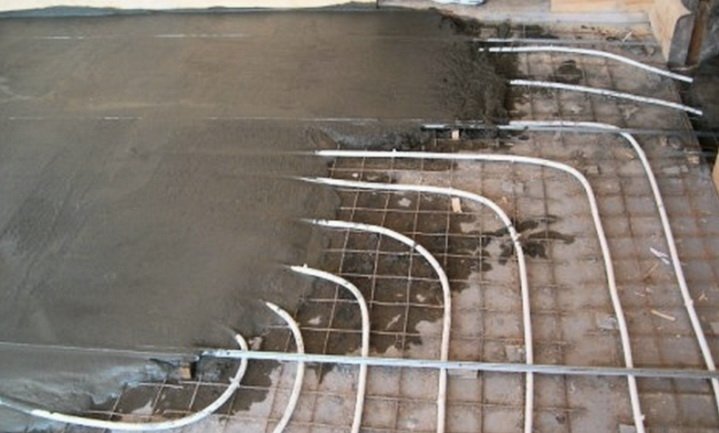

- Бетонна стяжка товщиною 8 див. Мінімальна рекомендована товщина – не менше 5 см над трубопроводом. Можна придбати готову суміш для теплих підлог. При самостійному виготовленні розчину – краще застосовувати бетон з дрібною фракцією щебеню, а також з обов’язковою добавкою пластифікатора і фіброволокна. У великих приміщеннях стяжка розбивається швами на фрагменти 5 – 4 метрів, щоб уникнути перевантажень при розширенні.
- Стяжка армується як мінімум металевою сіткою з дроту 4 – 5 мм з вічком 100 – 150 мм, розташовуваної на 1/3 товщини стяжки (або трохи нижче) від низу.

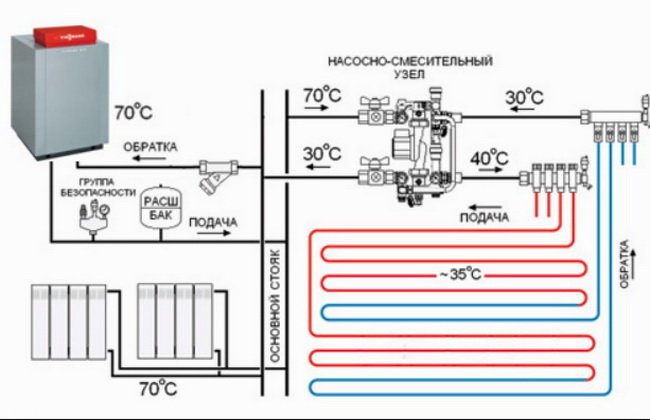

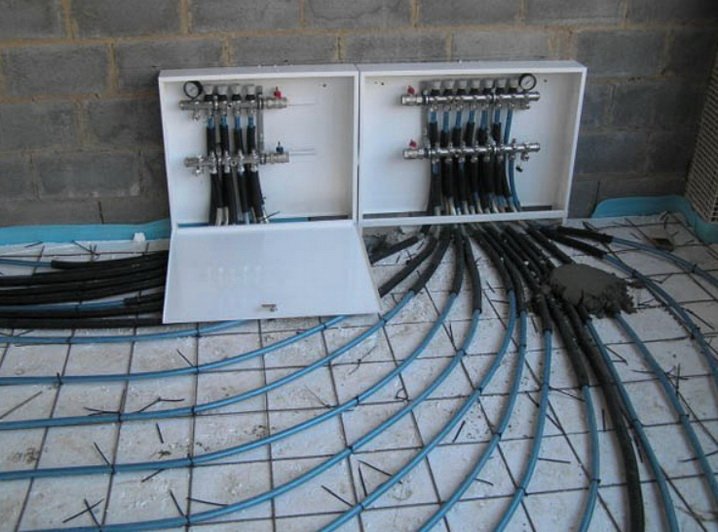

Детальніше як робиться стяжка з бетону для обігрівального трубопроводу - Трубопровід, по якому рухається теплоносій. Не рідко схему укладання, діаметр, довжину контуру приймають за рекомендаціями, згідно з досвіду використання, без спеціальних розрахунків. Типовий діаметр – 16 мм, при цьому гідравлічний опір залишається прийнятним при нормальній довжині контурів, до 140 м. Але не рекомендується робити контуру більше 80 метрів, щоб не виходити за робочі характеристики малопотужних економічних насосів. У холодних зонах крок укладання 100 мм, в центрі кімнати – 200 – 250 мм
Останнім часом для регулювання потоку рідини в теплих підлогах все частіше застосовуються регулятори зворотного потоку теплих підлог – RTL-крани.
При цьому гідравлічна схема істотно спрощується, але контури теплої підлоги повинні бути короткими – до 50 м.
Детальніше – як підтримувати температуру в теплих підлогах
- Підлогове покриття. Вимога – максимальна екологічність при нагріванні (відсутність виділень, прискореного розкладання, усихання), а також максимальна теплопровідність. Найкращим покриттям для облаштування теплої підлоги є керамічна плитка. Але можливі також тонке дерево, що не хвойних порід, а також – спеціальні види ламінату і лінолеуму.
Підбору підлогового покриття для теплих підлог потрібно приділити максимум уваги, щоб матеріал, що нагрівається не виявився шкідливим, краще використовувати натуральні матеріали.
На що звернути увагу
Рівна підстава.
Перепад висот підстави під теплі підлоги на одному фрагменті стяжки (в одній кімнаті) не рекомендується робити більше 5 мм. Це запобігає скупчення повітря в трубопроводах.
Суху основу і підпілля.
Не можна, щоб вологість з підстави або з підпілля проникала в нагреваемую стяжку. Це може призвести до її руйнування. Підстава після укладання має висохнути, грунт повинен бути гидроизолирован.
Эктрудированный пінополістирол в якості утеплювача.
Можливе застосування і більш дешевого пінопласту щільністю не менше 35 кг/м куб. Але у нього може бути незадовільна якість, – не даються гарантії, характеристики не витримуються. Також у нього менший термін служби, а з плином часу повинно відбуватися стоншення шару, що веде до просідання стяжки, зменшення теплоізоляції (теж при накопиченні води). Рекомендується використовувати більш надійний, вологостійкий эктрудированный пінополістирол.
Демпферна стрічка.
Нагрівається стяжка відокремлюється від стін швами товщиною не менше 1 див. Для цього перед укладанням розчину на стіни кріпиться демпферна стрічка. З неї ж можна оформити компенсаційні шви у стяжці.
Надійний трубопровід.
Тепла підлога облаштовується тільки з допомогою надійного спеціально призначеного для цього трубопроводу, – застосовується металопластик і зшитий поліетилен з густиною зшивки 65 – 80%. Використання поліетилену неприпустимо. Але фахівці рекомендують застосовувати більш надійно запобігає попадання кисню трубопровід з шаром алюмінієвої фольги (металопластик).
Відсутність стиків труб в стяжці.
Труба в стяжці повинна бути цілісною. Залишати з’єднання трубопроводу в стяжці не допускається.
Якісний пластифікатор.
Надійність стяжки обумовлюється не тільки її товщиною (не менше 85 мм), наявністю армування (сітка дротом від 4 мм до 1/3 товщини стяжки від її низу), обмеженням розмірів одного шматка стяжки, але також міцністю і еластичністю її складу.
Пластифікатор і фіброволокно додаються по інструкції виробників, застосовуються тільки від відомих виробників.
Щільна укладання бетону.
Обустраиваемая стяжка повинна бути однорідною за складом. Наявність порожнин неприпустимо. При укладанні розчин трамбується ручним інструментом.
Гідравлічна схема за рекомендаціями.
Не рідко монтаж теплої підлоги в приватних будинках виконується без гідравлічного і теплотехнічного розрахунків, а тільки з досвіду створення. Справа в тому, що умови облаштування теплих підлог в будинках схожі – число контурів невелике, їх довжина також невелика, застосовуване опалювальне обладнання – однотипне. При цьому питань, пов’язаних з підбором обладнання, з налагодженням, не виникає. При дуже коротких контурах (до 45 метрів) може бути застосована взагалі спрощена гідравлічна схема регулювання теплої підлоги за допомогою обмежувачів зворотного потоку.
Одним з досить поширених питань, що виникає при влаштуванні теплих підлог залишається, – можна опалювати будинок тільки одним підлогою, що обігрівається
