Одним з основних елементів будови є дах. Від її якості і правильно обраної форми залежать життєздатність будинку і спокій його мешканців.

Будь-яка скатна дах складається з декількох основних елементів. До них відносяться:

  • Кроквяна система;
  • Обрешітка;
  • Покрівля.

Попередній розрахунок при проектуванні будинку повинен допомогти визначити необхідну кількість матеріалів для його будівництва. Виходячи їх цього складається бюджет (кошторис) витрат. Розрахувати вартість даху неможливо без визначення її форми і висоти.

Зміст:

  • Види дахів
  • Параметри, що впливають на висоту даху
  • Визначаємо висоту коника
  • Спосіб перший – математичний
  • Спосіб другий – графічний

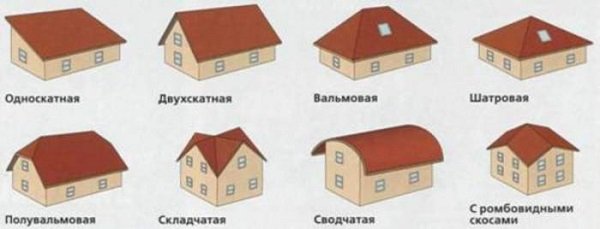

Види дахів

Як визначити висоту гребеня двосхилим даху — інструкція по обчисленнюУ сучасному будівництві поширені практично всі існуючі в архітектурі форми дахів. Широко поширені односхилі і двоскатні, а також чотирьохскатні (вальмові) види.

Крім них зустрічаються і шатрові покрівлі, і куполоподібні, і ламані (мансардні) і складні багатоскатні.

Серед одержали найбільше поширення найчастіше зустрічаються двоскатні дахи, що представляють собою нескладну конструкцію, що складається з двох похилих схилів і двох фронтонів – вертикальних стін трикутної форми.

Дахи двосхилим конструкції зазвичай монтують на гараж, садову альтанку. Оригінально виглядає і двосхилий дах з мансардою.

Кроквяна система таких покрівель складається зі спарених розташованих під кутом до горизонтальної лінії деталей. Забезпечує їх стійкість дощата або суцільна обрешітка.

Верхня частина двосхилих дахів, місце стику кроквяних ніг отримало назву коника. Це сама верхня частина всієї будівлі на яку багато власників приватних будинків встановлюють декоративний розпис.

Для визначення площі даху і розрахунку кількості дощок для обрешітки, покрівельного матеріалу і довжини самих лад необхідно навчитися розраховувати висоту гребеня.

Швидко і точно зробити розрахунок двосхилим даху, у тому числі визначити висоту коника можна і за допомогою онлайн-калькулятора в мережі інтернет.Як визначити висоту гребеня двосхилим даху — інструкція по обчисленню



Параметри, що впливають на висоту даху

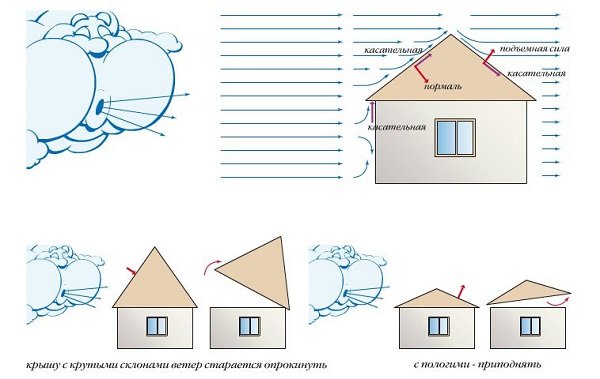

Як визначити висоту гребеня двосхилим даху — інструкція по обчисленнюДах – це верхня частина будівлі, тому вона сприймає всі навантаження, що припадають на нього. В зимовий період – це скупчення снігу на покрівлі, протягом року – вітрове вплив, яке тим більше, чим більше площа скатів і чим крутіше вони розташовані відносно горизонталі.

При проектуванні можна трохи знизити вплив погодних факторів. Так, при використанні гладких покрівельних матеріалів, таких як профлист або металочерепиця, можна значно знизити кількість снігу, який буде накопичуватися. При достатньому куті нахилу він буде зісковзувати вниз, не збільшуючи значно навантаження на кроквяну систему і решетування.

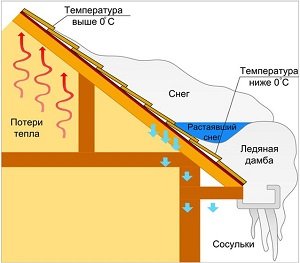

Для зниження вітрової навантаження бажано виготовляти даху з меншим ухилом. Але це загрожує утворенням великих кучугур, які при таненні снігу можуть привести до обвалення покрівлі. Отже, необхідно знайти «золоту середину» між збільшенням і зменшенням кута нахилу покрівлі.
Як визначити висоту гребеня двосхилим даху — інструкція по обчисленню

Як визначити висоту гребеня двосхилим даху — інструкція по обчисленнюЗвертаємо Вашу увагу на статтю про ОСБ плитах — матеріалі, покрівельної обрешітки.

Також Вам може бути корисна стаття про ондулін.

Визначаємо висоту коника

Спосіб перший – математичний

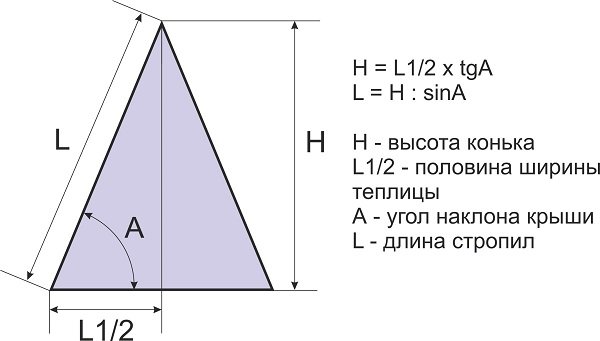

Як визначити висоту гребеня двосхилим даху — інструкція по обчисленнюДля розрахунку висоти гребеня двосхилим даху необхідно уявити її конструкцію у поперечному розрізі. Вона буде являти собою рівнобедрений трикутник. Отже, висота коника буде заввишки цього трикутника.

Побудувавши висоту (перпендикуляр до основи трикутника) отримаємо два прямокутних трикутника, в яких один з катетів і буде визначати необхідний нам параметр. Другий катет може бути визначений діленням на 2 загальної ширини будинку.

Для дотримання оптимальних умов експлуатації будинку в умовах великої кількості опадів і досить сильних вітрів кут ухилу скатів дахів беруть в діапазоні 20о — 45о. Розрахувати висоту гребеня двосхилим даху, виходячи із зазначених параметрів, допоможе теорема Піфагора і таблиця Брадіса.

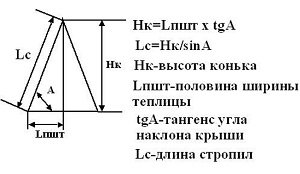

Як визначити висоту гребеня двосхилим даху — інструкція по обчисленнюПо відомої всім з шкільних років теоремі довжина одного катета (висота коника) буде визначатися як твори другого катета (половина ширини будинку) на тангенс кута, противолежащего шуканого катету (кут ухилу покрівлі).

Наведемо величину тангенса кутів від 20 ° до 45 ° з кроком 5о.

№ п/п
величина кута
тангенс кута

1
20
0,364

2
25
0,466

3
30
0,577

4
35
0,7

5
40
0,839

6
45
1

Для прикладу розрахуємо висоту коника для стандартного дерев’яного будинку 6х8 метрів, розташованого у середній смузі нашої країни, з кутом ухилу даху в 40о. Згідно з наведеною вище формулою, наявний у нашому розпорядженні катет буде мати довжину 3 метри (6:2=3).

Тангенс кута 40о визначимо по таблиці. Він дорівнює 0, 839. Множимо відомі нам числа і отримуємо:

3*0,839=2,517.

Таким чином, при зазначених параметрах висота коника від будинку буде становити 2,517 метрів.

Спосіб другий – графічний

Менш точно без використання математичних формул і таблиць можна визначити висоту гребеня, виконавши зображення розрізу даху в невеликому масштабі. Для цього накресліть рівнобедрений трикутник і проведіть медіану, яка буде одночасно заввишки.

Кут при основі трикутника необхідно точно визначити, використовуючи транспортир. При поправках на точність математичних інструментів можна отримати наближене значення шуканих величин.
Як визначити висоту гребеня двосхилим даху — інструкція по обчисленню



Важливо! Після завершення процесу монтажу коника на дах, необхідно здійснити покриття конькового прогону полегшеної бічній черепицею. Цього вимагає пристрій коника скатної даху.

Таким чином розраховується висота коника двосхилого даху. При плануванні використовувати горищне приміщення необхідно визначити оптимальні параметри внутрішнього простору для вільного пересування мешканців і гостей будинку.

Дивіться відео про будівництво коника для двосхилого даху та встановлення крокв:
