Дахи з профнастилу заслужили довіру приватних забудовників завдяки своїй легкій вазі, тривалому терміну служби і зовнішньому вигляду, імітує рельєф традиційної керамічної черепиці. Листи профнастилу – це тонкий, міцний, стійкий до корозії метал, який покривають шаром фарби та з допомогою пресування надають поверхні потрібну форму. Щоб опалити будинок, у ньому встановлюють дров’яні печі, газові котли, печі на твердому паливі. Так як установка такого устаткування – справа технічно складна, її довіряють професіоналам. Однак, забезпечити прохід труби через металочерепицю та профнастил – завдання домовласника.

Зміст статті

  • 1 Види димоходів
  • 2 Вибір місця виведення
    • 2.1 Підготовчий етап роботи
    • 2.2 Висновок димохідної труби на дах
  • 3 Відео-інструкція

Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

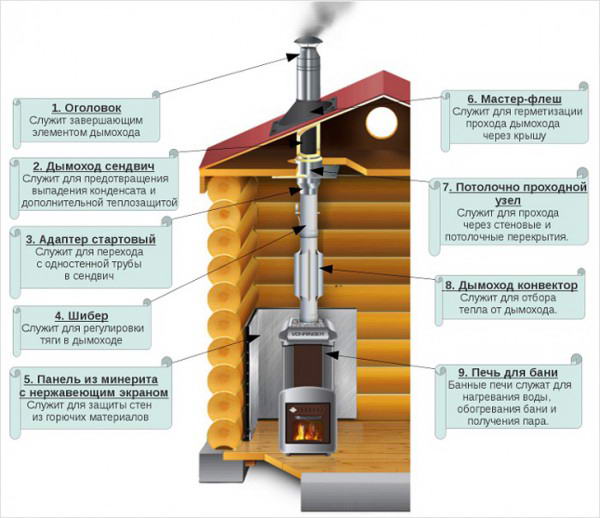

Схема димохідної системи з металевих труб

Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

Види димоходів

Труба димоходу – це порожнистий циліндр, через який дим і продукти згоряння відводяться в атмосферу. Пічники використовують наступні варіанти організації цього процесу:

  • З допомогою цегляного димоходу. Димохідна система з жаростійкого цегли, призначеного спеціально для кладки печей, має квадратний або прямокутний перетин. Це дорогий спосіб позбутися від диму, однак, більш безпечний і довговічний. Єдиний мінус цегляного димоходу – пориста вытуренная поверхню, на якій осідають сажа, пил. Якщо не мучити регулярну прочищення труби, сажеві нашарування повністю її закупорять, знизять тягу і підвищать ризик пожежі. Вивести цегляний димар через покрівлю, тому самостійно цим краще не займатися.
    Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео
  • За допомогою металевого димоходу. Металеві труби з нержавіючої сталі з додаванням молібдену або цинку продають у будівельних магазинах. Купивши, прямі ділянки, відводи і хомута можна зібрати димар необхідної конфігурації, вставивши сегменти труби один в інший. Слизька внутрішня поверхня димоходу не дає сажі накопичуватися, даючи повітрю вільно переміщатися до даху. Мінус цього способу в тому, що метал не так добре тримає тепло, як цегла, тому з-за різниці температур на вулиці і всередині труби на ньому осідає конденсат. Металевий димар виготовляють круглого перерізу, а за рахунок того, що він складається з окремих деталей, вивести його через дах досить просто.
  • Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

    Вибір місця виведення

    Вибір зручного місця для виготовлення отвори в даху з профнастилу під трубу димоходу – половина успіху. Природно, вирішальний фактор у цьому питанні – розташування печі. Професійні пічники рекомендують розташовувати димар строго вертикально, проте існують більш тонкі нюанси:

    Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

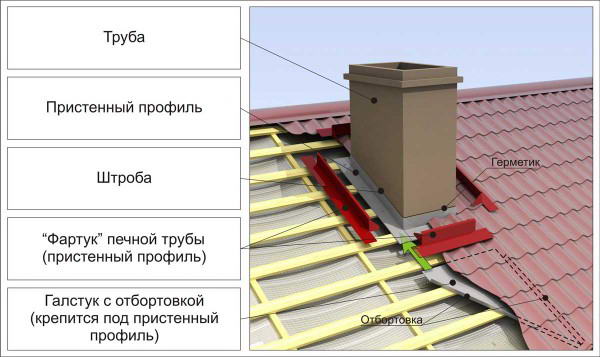

    Схема виведення димоходу через дах з профнастилу

    • Краще всього розташовувати отвір для виведення димоходу в найвищій точці даху, тобто ближче до коника. Оптимальна відстань від гребеня до труби – 50-80 див.
    • Бажано, щоб отвір в даху з профнастилу для труби не потрапляло на елементи кроквяної системи. Щоб їх обійти користуються відводами, кутовими ділянками димоходу. За допомогою них можна задати поворот на 90 або 45 градусів.
    • Довжину сегментів димохідної труби розраховують таким чином, щоб стики були вище або нижче місць проходження перекриттів і покрівлі з профнастилу. Інакше якісно виконати з’єднання буде проблематично.
    • Щоб забезпечити хорошу тягу, висота димохідної системи повинна бути на 1-1,5 більше гребеня покрівлі. Якщо труба занадто висока, під час проходження по ній потік диму встигне охолонути, що призводить до появи конденсату.

    Щоб перевірити, чи правильно ви визначили місце виходу майбутнього димоходу, намалюйте маркером на даху з профнастилу позначку і перевірте її температуру в кінці дня – труба повинна розташовуватися в «холодній зоні», тобто залишатися в тіні на протязі майже всього дня.

    Підготовчий етап роботи

    Щоб в процесі установки труби не виникло складнощів, потрібно заздалегідь підготувати місце роботи та інструменти. Отвір з профнастилу вирізають згідно з наступною технологією:

  • Після визначення конфігурації димоходу, намічають, де буде розташовуватися вихід на покрівлю. Нагадаємо, що краще розміщувати трубу вертикально.
  • Підбирають розмір перерізу димохідних труб, виходячи з рекомендацій виробника опалювального приладу. Чим товще і вище труба, тим краще видаляється дим з печі. Важливо, щоб всі сегменти були одного перерізу і підходили один одному, вставлялися без утворення зазору.
  • На даху з профнастилу намічають контур труби з допомогою перманентного маркера.
  • Болгаркою з тонким дикому по металу вирізають отвір, відступивши від наміченої лінії пару сантиметрів всередину. Працювати з профнастилом слід обережно і повільно, щоб край зрізу був рівним, без зазубрин, про які можна поранитися в процесі виведення труби.
  • У кутах отвори потрібно зробити короткі надрізи, щоб загнути краї профнастилу вгору.
  • В стелі випилюють таке ж отвесите. Монтують металевий короб, який з’єднає трубу з кроквами. Димар пройде через отвір всередині короба, відстань між стінками має бути не менше 15 див.

    Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

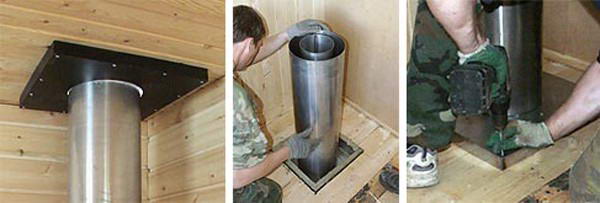

    Монтаж короба для виведення димохідної труби

  • З виготовленого отвори в даху виймають утеплювач, гідроізоляційну плівку, пароізоляційну мембрану. Необхідно, щоб отвір вийшло наскрізним.
  • Для північних районів, в який шар утеплювача перевищує 150 мм, рекомендують сендвіч-труби, які складаються з двох шарів металу та теплоізоляційного матеріалу між ними.

    Висновок димохідної труби на дах

    Вся підготовча робота просмикнула, залишається тільки правильно вставити трубу і ввести в експлуатацію димар. Щоб вивести димар на дах необхідно:

    Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

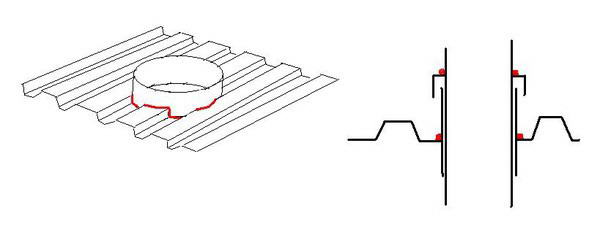

    Схема врізки труби на даху з профнастилу

    • Через отвір в коробі просунути димохідну трубу і направити її на покрівлю. За допомогою клейкої стрічки краю гідроізоляційної пароізоляційної плівки і мембрани надійно фіксують до поверхні димоходу.
    • В короб щільно засипати керамзит або укласти мінеральну вату. Ці види утеплювача не схильні до займання, тому вони і теплоизолируют трубу і захищають від раптового займання дерев’яних елементів кроквяної системи та обрешітки.
    • Надягають на трубу гумовий або силіконовий ущільнювач, який захищає від просочування вологи в місці виведення. Щоб забезпечити кращу гідроізоляцію ущільнювач приклеюють до профнастилу вогнестійким герметиком.

      Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

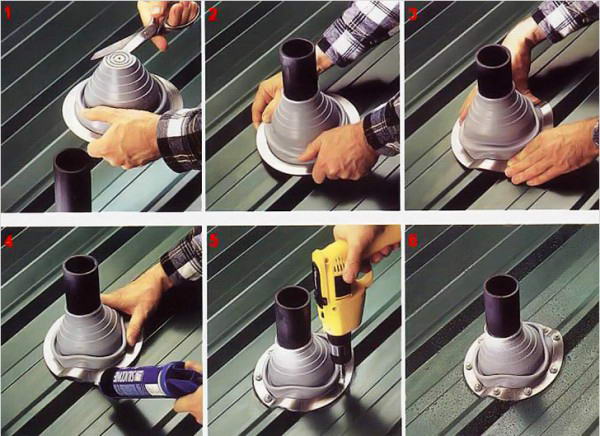

      Монтаж силіконового ущільнювача для гідроізоляції з’єднання між профнастилом і трубою

    • Надставляють димар новими сегментами до необхідної висоти, стягуючи місця з’єднань хомутами з оцинкованої сталі.
    • Після цього залишається тільки навести красу – встановити зовнішній фартух під колір металочерепиці, який закриває гумовий ущільнювач і короб.

    Як вивести трубу через дах з профнастилу та металочерепиці — фото, відео

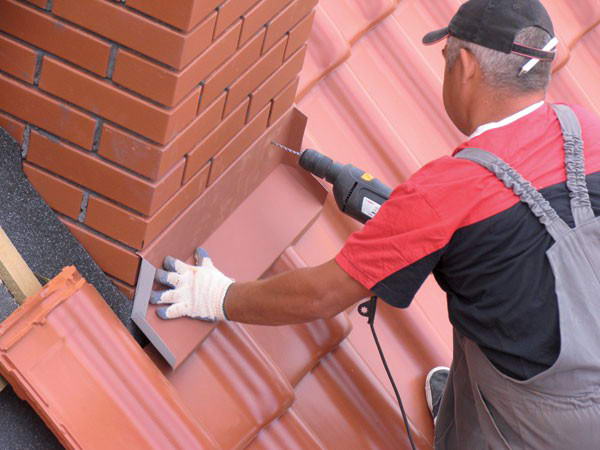

    Установка декоративного зовнішнього фартуха

    Не бійтеся перегріву гідроізоляційної плівки від поверхні димоходу, від загоряння її надійно захищає мінеральна вата або керамзит, закладені в коробі.

    Виконати висновок димохідної труби на покрівлю під силу навіть початківцю умільцю, головне не забувати, що недбале ставлення до цього питання може привести до пожежі та втрати вашого майна.
