Як вивести димар через дах, висота димаря — фото, відео

Опалювальні прилади – необхідний атрибут будь-якого житлового будинку, що забезпечує комфортну температуру для життя в холодний період, який в більшості регіонів Росії триває 9 місяців. Однак, додатковий комфорт йде в комплексі з певним ступенем ризику виникнення пожеж. Тому особливу увагу приділяють димоходу, за допомогою якого дим і продукти згоряння видаляються з теплогенераторів і виводяться назовні приміщення. Ця стаття розповість, як вивести димар через дах з дотриманням всіх вимог безпеки.

Зміст статті

  • 1 Наслідки неякісного монтажу
  • 2 Вибір місця виведення димоходу
  • 3 Еластична проходка
  • 4 Прохідний патрубок з металу
  • 5 Висновок прямокутних і квадратних труб
  • 6 Монтаж вивідного короба
  • 7 Відео-інструкція

Наслідки неякісного монтажу

Як правило, в роботу пічника або установника газового устаткування не входять послуги з монтажу димаря, прохід димохідної труби через покрівлю домовласник повинен забезпечити самостійно. Уявна простота завдання змушує домашніх умільців відмовитися від послуг професійних покрівельних майстрів. Тим не менш, неякісний висновок труби на покрівлю загрожує серйозними наслідками:

  • Через негерметичний прохід труби волога просочується всередину кладки, поступово руйнуючи цегляний димар.
  • Підвищена вологість всередині труби димоходу стимулює поширення мікроорганізмів і цвілевих грибків. Спори деяких виду грибка небезпечні для стану людини, тому заражену тубу використовувати небезпечно. У запущених випадках заміну підлягає і димар, і пічна кладка
  • Проникнення води в прохід димохідної труби через покрівлю знижує термоізоляційні властивості утеплювача в половину. При чому після висихання термоізоляційного шару його характеристики ніколи вже не повернутися на колишній рівень.
  • Від неякісного виведення труби через покрівлю страждає навіть кроквяна система, так як проникаюча в неї через негерметичний прохід волога призводить до гниття і руйнування.
  • Щілини біля проходу труби порушують нормальну циркуляцію повітря всередині горищного приміщення, приводячи до підвищення енерговитрат, витрат на опалення.
  • До речі, на покрівлю виводять не тільки пічні димарі, там розміщують також труби від газових котлів та вентиляційні відводи, для монтажу яких користуються такими ж методами.

    Вибір місця виведення димоходу

    Перша умова якісного виведення труби через покрівлю – правильне розміщення димоходу на даху. Від цього фактора залежить функціонування всієї опалювальної системи, тому щоб уникнути помилок, монтаж виконують відповідно з будівельними і протипожежними вимогами:

    Як вивести димар через дах, висота димаря — фото, відео

    Схема норм розміщення димоходу на даху

    • Димохідні труби розміщують у безпосередній близькості від самого високого місця даху, на відстані 1-1,5 м.
    • Рекомендована висота димаря щодо коника даху для забезпечення нормальної пічної тяги становить 0,5-1,5 м.
    • Чим більше висота димаря, тим більшу силу тяги в печі або газовому котлі вона забезпечує.
    • Чим нижче на схилі розташовується труба, тим більше повинна бути її довжина, щоб рекомендована висота димаря над дахом відповідала рекомендаціям.
    • Такі параметри, як висота димаря, діаметр перетину вибирають згідно з рекомендаціями виробника термогенерирующего приладу або на основі розрахунку.
    • Димар складається в основному з вертикальних ділянок труб, довжина горизонтально розташованих сегментів не повинна перевищувати 1 м.
    • Місце виведення розміщують між елементами кроквяної системи, щоб не порушувати її цілісність.

    Основна складність проведення труби через покрівлю полягає в тому, що під час проходження диму температура стінок підвищується, із-за чого виникає небезпека займання горючих матеріалів кроквяної системи.

    Еластична проходка

    Найчастіше в приватному будівництві стикаються з монтажем металевих труб круглого перерізу. Щоб забезпечити герметичність місце проходу, використовують спеціальний пристрій – еластичну проходку. Це виріб з високоміцного силікону або гуми, мають форму воронки з широким фланцем у вигляді квадрата або кола, званим фартухом. Еластична проходка завдяки своїм властивостям приймає будь-яку форму, підлаштовуючись під кут нахилу ската. Вона витримує екстремально високі або низькі температури, вплив агресивних хімікатів і має широку палітру.

    Як вивести димар через дах, висота димаря — фото, відео

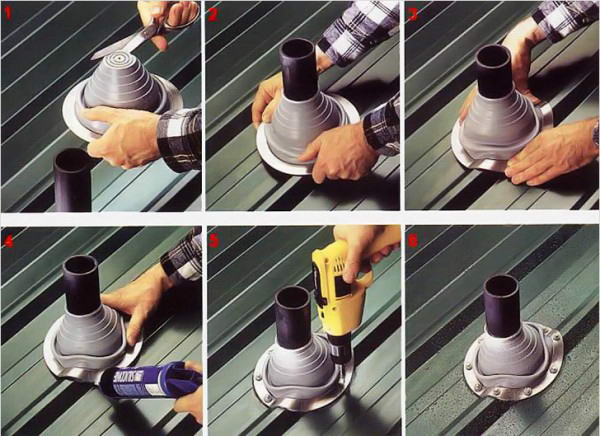

    Схема монтажу еластичною проходки

    Як вивести димар через дах, висота димаря — фото, відео

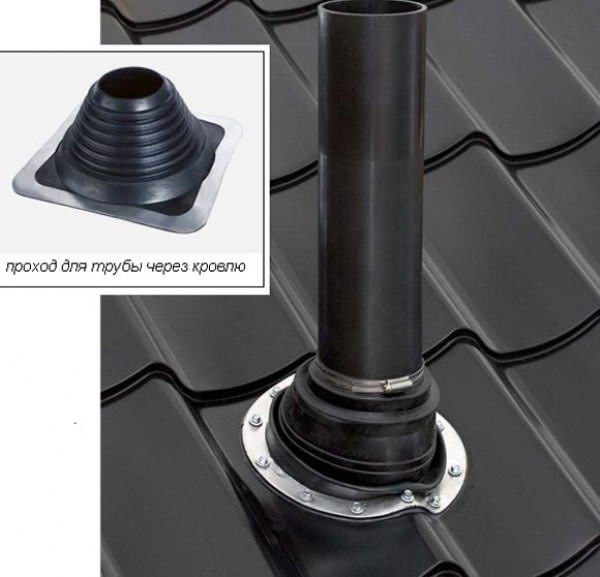

    Еластична проходка на металлоцеперице

    Купуючи еластичну проходку, керуються діаметром труби і кольором покрівельного матеріалу. Універсальні моделі, у вигляді ступінчастої піраміди, підходять для будь-якого розміру, підгонка здійснюється шляхом підрізання проходки до потрібного рівня. Встановити еластичний фартух на покрівлю дуже просто, потрібно накласти його на димохідний прохід, накласти металевий круг з отворами під кріплення, обробити стик вогнестійким герметиком і зафіксувати за допомогою шуруповерта. Для дахів з крутими схилами застосовують особливий вид проходок з пластику із заданим кутом монтажу фланця.

    Прохідний патрубок з металу

    У будівельних магазинах можна знайти інший вид проходок для круглих труб – металевий прохідний патрубок. Його використовують, щоб виконати прохід димоходу через не має рельєфу покрівлю. Готові патрубки з легованої сталі мають стандартний кут даху, який підбирають під ухил даху. Щоб виконати монтаж, необхідно:

    Як вивести димар через дах, висота димаря — фото, відео

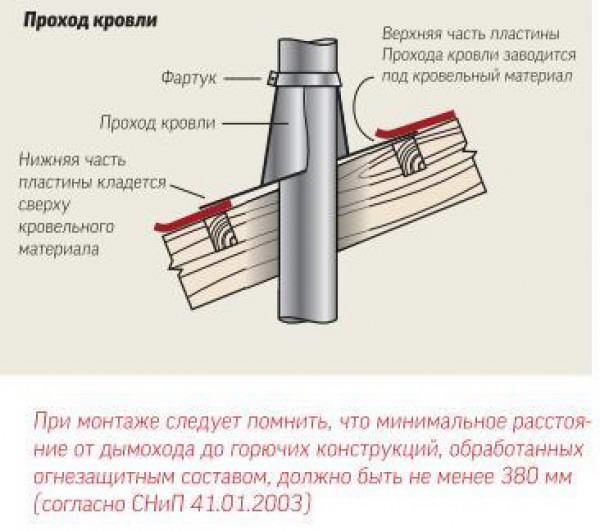

    Схема монтажу прохідного патрубка

    Вирізати в даху отвір потрібної форми. Для цього з допомогою маркера на поверхню даху наносять розмітку. Залежно від покрівельного матеріалу різання виконують болгаркою або гострими ножицями, відступивши на 1-2 см всередину кола.

    • Вийняти гідроізолюючий і термоізоляційний матеріал з зробленого отвору, звільнивши прохід для димоходу. Якщо потрібно, видалити елементи обрешітки, акуратно відпилявши їх.
    • З нижньої сторони даху закріпити аркуш вогнестійкого матеріалу з отвором необхідного діаметра такої площі, щоб з кожної сторони димоходу був запас 15-20 див.
    • Просунути модуль труби в отвір, зістикувати його з прокладеними димарем, затягнувши місце з’єднання за допомогою хомута.
    • Надіти вивідний патрубок на трубу, зафіксувавши на поверхні схилу вогнестійким герметиком і саморезами з каучукової капелюшком.
    • Надставити трубу новими сегментами, щоб висота димаря досягла перевищила рівень коника на 0,5-1,5 м.

    Як вивести димар через дах, висота димаря — фото, відео

    Прохідний патрубок на даху з профнастилу

    Деякі майстри воліють користуватися іншим способом – вони заздалегідь впаивают в прохідній патрубок димохідну трубу, обкладають її термоізоляційні матеріалом, наприклад кам’яною ватою, а вже потім ця конструкція монтується в прохід.

    Висновок прямокутних і квадратних труб

    Димар печей і камінів, виконаних з цегли, найчастіше квадратної або прямокутної форми, тому для його виведення на покрівлю користуються іншими способами. Цю завдання для досвідченого пічного майстра, а не домашнього умільця, тому що в процесі використовується особлива техніка кладки. Коли димар наближається до даху, в ній вирізають отвір відповідного розміру з припуском 2-5 см, через яке пічник виводить трубу на дах. Хоча жаростійкий цегла прекрасно утримує тепло всередині труби, з внутрішньої сторони прохід обколюють азбестовими аркушами для захисту крокв від загоряння.

    Як вивести димар через дах, висота димаря — фото, відео

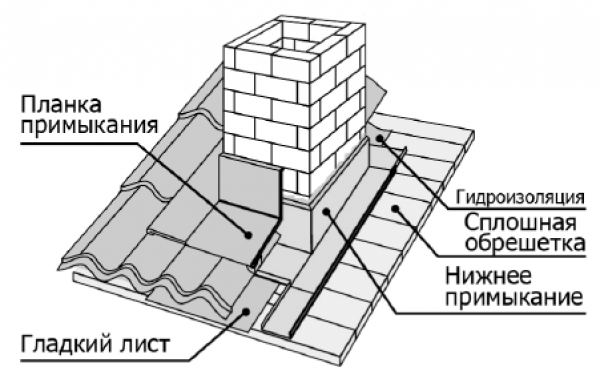

    Схема установки декоративного добірного фартуха

    Як вивести димар через дах, висота димаря — фото, відео

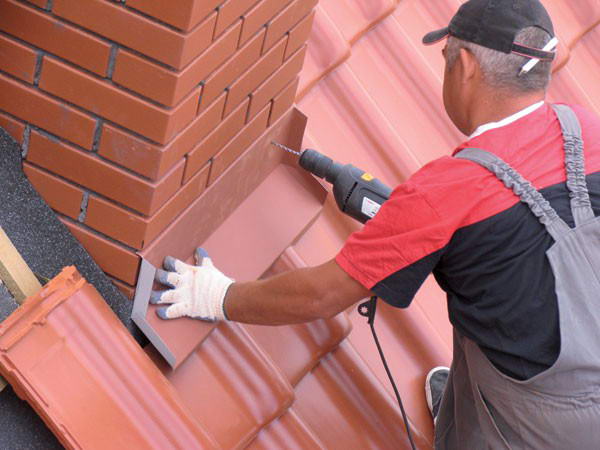

    Установка декоративного зовнішнього фартуха

    На цегляну трубу за допомогою металевого профілю кріплять м’яку гідроізоляційну стрічку на свинцевій або алюмінієвій основі, нижній край якої фіксують на покрівлі з допомогою герметика. Після цього непоказну гідроізоляцію закривають з допомогою спеціального декоративного фартуха. Він складається з чотирьох добірних деталей і встановлюється під матеріал покрівлі, роблячи прохід акуратним і добре захищеним.

    Монтаж вивідного короба

    Пристрій покрівлі складається з декількох шарів матеріалів, вогнетривкі якості яких виражені по-різному. Тоді як більшість покрівельних матеріалів, що не горять і не підтримують горіння, кроквяна система, традиційно виготовляється з деревини, не володіє такими властивостями. Для того, щоб безпечно вивести димохідну трубу через будь-який матеріал, монтують прохідний короб:

    Як вивести димар через дах, висота димаря — фото, відео

    Схема монтажу вивідного короба

    Як вивести димар через дах, висота димаря — фото, відео

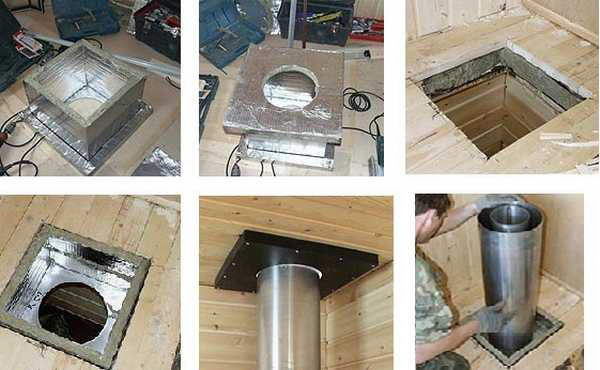

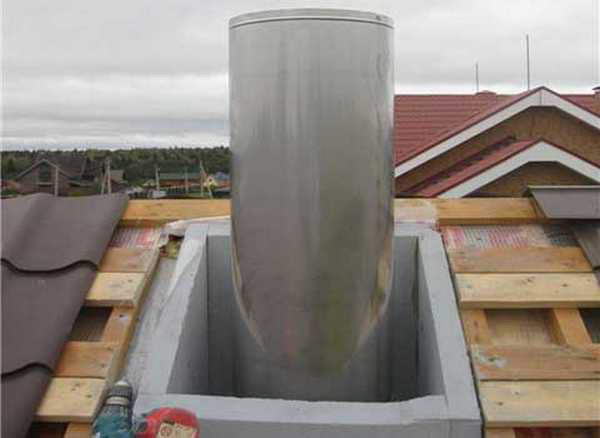

    Висновок труби через вивідний короб з азбесту

    • Першим ділом набувають або виготовляють короб з вогнетривкого матеріалу, наприклад, металу або азбесту. Розмір короба підбирають у відповідності з перерізом труби, так щоб між стінками було не менше 15 див.
    • Після виготовлення отвори, у нього встановлюють короб, верхній край вирівнюють за рівнем ската даху.
    • Виводять димохід через отвір в прохідному коробі. Краї гідроізоляційної плівки і пароізоляції приклеюють до труби за допомогою вогнестійкого герметика і армованої стрічки.
    • Всередину короба засипають керамзит або укладають кам’яну вату для термоізоляції димоходу. Термоізоляційні матеріали розміщують з урахуванням того, що вони не повинні перешкоджати циркуляції повітря.
    • Зовні трубу димоходу в залежності від форми і покрівельного матеріалу обробляють за допомогою еластичної проходки, декоративного фартуха або металевого патрубка.

    Якісно виконаний висновок димоходу не псує зовнішній вигляд даху, не пропускає вологу і безпечний з точки зору протипожежних норм. Дотримуйтесь правильну технологію проходу туб через перекриття, щоб захистити себе і своє майно.
