Введення електрики в дерев’яний будинок повинен забезпечувати безпечну експлуатацію електричних мереж, бути виконаний відповідно до Правил улаштування електромереж, технічними умовами, виданими експлуатуючою організацією.

Для контролю витрати електроенергії на вводі в обов’язковому порядку повинен бути встановлений щит обліку, що містить лічильник енергії і захисні вимикаючі пристрої. Місце установки, тип лічильника, конфігурацію щита обліку необхідно узгодити з організацією, відповідальною за енергопостачання.

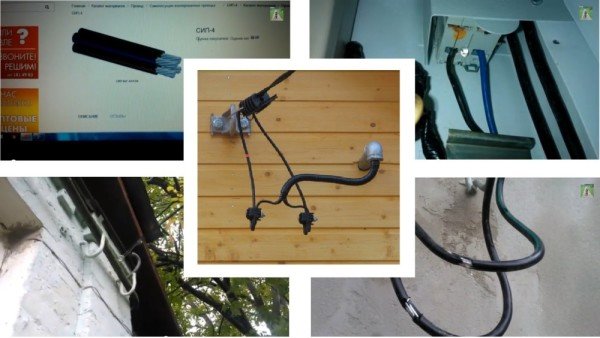

Типові способи підключення

Як виконати введення електрики в деревяний будинок

Введення електрики в дерев’яний будинок можна виконати 2 способами:

  • прокладка лінії по повітрю;
  • підземна лінія.

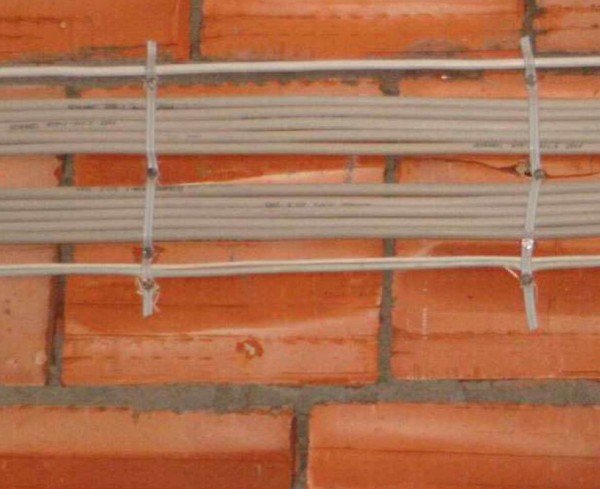

В більшості випадків використовується повітряне підключення до лінії електропостачання. Це обумовлено типовим пристроєм електромереж. Такий спосіб вимагає мінімальних витрат праці, стан у більшості випадків можна проконтролювати візуальним оглядом. Доступ до токонесущим частин на великій висоті без спеціальної техніки, засобів обмежений. Навіть при значній відстані від точки введення ВЛ простіше і дешевше встановити додаткову опору, ніж влаштовувати підземну лінію.

Як виконати введення електрики в деревяний будинок

Підземний варіант прокладки кабелю живлення використовується рідко. В основному його застосування викликано неможливістю прокласти повітряну лінію необхідної висоти на конкретній ділянці.Такий варіант можна використовувати при несприятливих погодних умов, сильних і частих вітрах, рясні снігопади, обмерзання проводів.

За вимогами організацій енергопостачання щит обліку в більшості випадків слід встановлювати на одній з зовнішніх сторін будинку. Такий варіант дає можливість влаштувати роз’єднання підвідної кабельної лінії та лінії, безпосередньо входить у будинок. Найнебезпечнішим місцем при введенні кабелю в дерев’яний будинок є прохід через отвір в стіні. Щоб уникнути такого варіанту, можна використовувати комбіновану лінію. Від найближчої опори до стіни будинку слід виконати повітряну лінію і підключити її до щита обліку. Від щита обліку в будівлю прокласти окремим кабелем через отвір у фундаменті. У самій будівлі на внутрішній стіні встановити розподільний щиток на необхідну кількість ліній.

Пристрій повітряної лінії

Для прокладки від найближчої опори до стіни будівлі раніше використовувалися виті алюмінієві дроти зі сталевою житлової без ізоляції. Використання неізольованих проводів створювало певні проблеми при експлуатації та ремонті повітряних ліній. Для кріплення проводів до стіни в залежності від кількості фаз необхідно було виготовляти гусак або траверсу.

Гусак представляв собою вигнуту з певним радіусом під 180° трубу. На короткому кінці вигину приваривалась поперечина довжиною близько півметра. На неї встановлювалися 2 штирі з різьбленням для кріплення порцелянових ізоляторів. На довгому кінці в нижній частині зварюванням кріпилися кронштейни для кріплення до стіни, необхідний був болт для підключення ізоляції і кронштейн для дротяної розтяжки, що компенсує натяг проводів. Траверса являла собою раму з куточка з 4 ізоляторами. Підведення кабелю виконувався будь-яким доступним способом.

Як виконати введення електрики в деревяний будинок

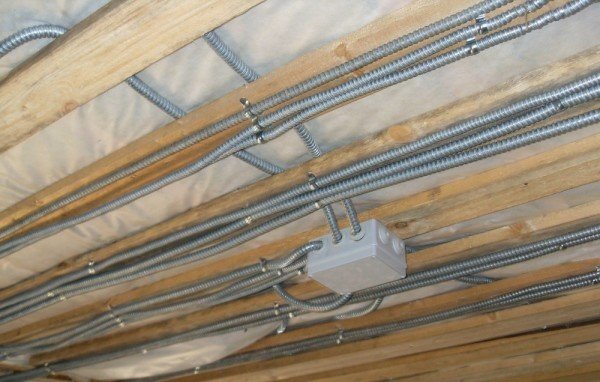

Конструкції кріпляться до стіни на необхідній висоті. Повітряна частина виконувалася неизолированным дротом від ізоляторів до стовпів на опорі. У ізоляторів скручуванням під’єднувався кабель, що йде до щита обліку. Такі конструкції можна побачити досі на будинках старої споруди.

Сучасна промисловість налагодила виробництво проводу СІП (самонесучий ізольований провід). Ізоляція виконана зі спеціального поліетиленового покриття, стійкого до сонячного випромінювання. Для з’єднання та кріплення кабелю випускається велика кількість комплектуючих виробів, що дозволяють надійно і безпечно зібрати будь-яку конфігурацію сполук.

Прокладання підземної лінії

Як виконати введення електрики в деревяний будинок

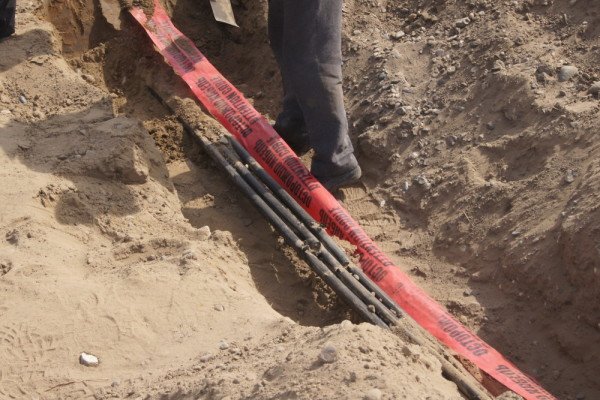

Перед початком робіт слід розмітити трасу для укладання. При розмітці потрібно виконувати наступні правила:

  • відстань до дерев має бути не менше 1 м;
  • при можливості уникати прокладання по місцях пересування автотранспорту;
  • перед прокладкою слід переконатися у відсутності на трасі інших кабелів.

Виконання цих правил дозволить значно продовжити термін експлуатації кабелю. Введення можна відразу в будівлю або щит обліку на зовнішній стіні.

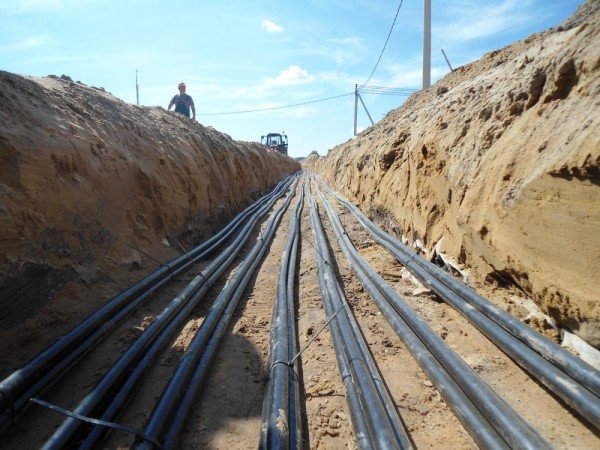

Глибина траншеї повинна бути не менше 70 см, оптимальний розмір 80 см з урахуванням влаштування піщаної подушки. Після влаштування траншеї слід прибрати з траншеї всі предмети, здатні пошкодити ізоляцію кабелю. Якщо в процесі земляних робіт виявляться великі деталі, недоступні для переміщення вручну, в цьому місці можна встановити захисні футляри. По закінченню підготовчих робіт на дно траншеї треба засипати шар піску завтовшки 5-10 див якість піску не суттєво, можна використовувати будь-без вмісту великих каменів.

Як виконати введення електрики в деревяний будинок

Перетин кабелю слід вибирати по максимально допустимому навантаженні. Якщо розрахункові дані дозволяють використовувати кабель перетином 1,5 – 4 мм2, можна використовувати кабель ВВГ (подвійна вінілова ізоляція, мідні жили). При великих потужностях бажано застосовувати кабель типу АВБбШв (алюмінієві жили в вінілової ізоляції, подвійна захисна стрічка з сталі, покриття з полівінілхлориду та обмазкою бітумом і клеючим складом). Використання кабелю з мідними жилами аналогічного типу, але вартість значно збільшиться. При придбанні потрібно звернути увагу на відсутність зовнішніх пошкоджень ізоляції, перевірити відсутність замикання жил між собою і на шар броні.

Кабель слід укласти на дно траншеї, надівши на нього в проблемних місцях труби з ПНД (поліетилен низького тиску). Укладання повинна бути хвилястою, без натяжки. Бажано замалювати план укладання, прив’язавши його до капітальних будівель. Покладений кабель треба засипати шаром піску не менше 10 см, потім шаром грунту товщиною 15-20 см, акуратно утрамбувати без великих зусиль. Засипати залишився грунт з урахуванням опади. Для кабелю з бронею робиться заземлення металевої стрічки. На глибині 15-20 см від поверхні необхідно розташувати уздовж кабелю стрічку, що сигналізує про наявність у землі кабелю.

Прокладка кабелю в будівлю

Як виконати введення електрики в деревяний будинок

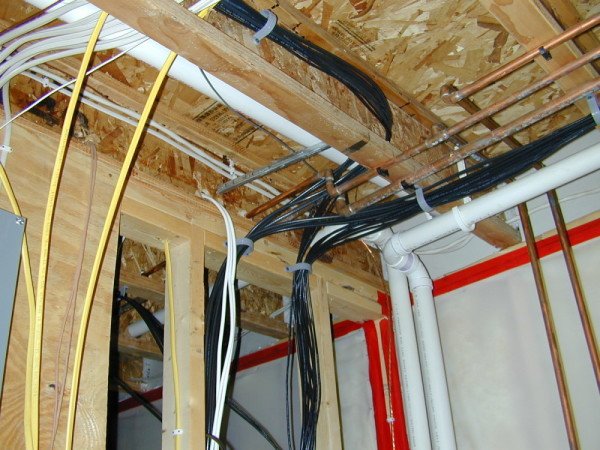

Введення електрики в дерев’яний будинок є одним з найбільш відповідальних етапів виконання робіт, оскільки дерево є горючих матеріалом, а електропроводка — джерелом підвищеної пожежної небезпеки. У зв’язку з виходом нових правил виникла дискусія, чи можна заводити сіп у будинок через дерев’яні стіни.

Правилами передбачено прокладання по горючих конструкціях тільки проводами з мідними жилами.

Противники прокладання сіп пропонують заводити кабель під фундаментами, але такий варіант заборонений за правилами. Тому оптимальним виходом з цієї ситуації буде монтаж кабелю з мідними жилами з дотриманням додаткових захисних заходів.

Як виконати введення електрики в деревяний будинок

Введення кабелю в дерев’яний будинок слід починати з визначення місця розташування розподільного щитка. Установка щитка всередині будівлі більш краща, при спрацьовуванні автоматів та ремонтних роботах не доведеться щоразу виходити на вулицю. При установці ШР слід визначити спосіб підведення заземлюючої жили. Більшість ВЛ виконано за старою схемою з заземленим нейтральним проводом. Більшість сучасного обладнання, приладів і пристроїв виготовлено з окремими заземлюючими проводами. У такій ситуації слід влаштувати заземлення самостійно, вивести і підключити його до вступного щита. Далі можна використовувати 3 або 5 жильний кабель в залежності від кількості фаз необхідного перетину. При відсутності заземлення можна провести окремою жилою. Перетин дроту для заземлення повинно бути більше перерізу жил кабелю, ізольований провід використовувати не слід.

Як виконати введення електрики в деревяний будинок

В стіні необхідно просвердлити отвір потрібного діаметру. Діаметр слід вибирати з урахуванням металевої вставки з відрізка труби. Товщина стінок вставки регламентується правилами. При перетині жил до 4 мм2 товщина стінок повинна бути не менше 2,8 мм, для більшої 3,2 мм. Кінці металевої труби слід обробити напилком, видаливши задирки і згладивши внутрішні краю. Кабель в місцях входу і виходу в трубу бажано додатково захистити відрізками гумового шланга і ПНД. При можливості в трубу слід укласти азбестовий шнур, обмотаний навколо кабелю. Повороти кабелю слід виконувати з певним радіусом, намагатися зігнути його строго під прямим кутом не слід. По поверхні стін кабель слід укладати в гофрованому шлангу, кабельних каналах або металевій трубі.

Пристрій введення електричного кабелю в будинок своїми руками можливо за наявності певного досвіду в цій галузі. При відсутності навичок та знань для виконання робіт бажано скористатися послугами фахівців. Допущені при самостійному монтажі дрібні помилки можуть мати великі наслідки. не порівняти з витратами на роботу професіоналів.
