Більшість приватних будинків, які використовуються для постійного проживання, обладнують різного роду обігрівальними приладами. Котли, печі і каміни в незалежності від виду використовуваного палива потребують обладнанні каналів димовидалення, через які залишкові продукти горіння виводяться в атмосферу. Цегляний димар вважається класикою пічного будівництва і, незважаючи на велику кількість аналогів з більш дешевих і доступних матеріалів, залишається найбільш популярним способом позбавлення від диму.
Зміст статті
- 1 Конструкція
- 1.1 Вибір матеріалу
- 1.2 Послідовність монтажу
- 2 Помилки при монтажі
- 3 Відео-інструкція
Конструкція
На перший погляд складається враження, що димар з цегли для опалювального котла або каміна – просто вертикально складена труба. Це враження оманливе, адже щоб система димовидалення працювала правильно, потрібно додати трубі певну форму і довжину. Пристрій цегляної димохідної труби складається з наступних частин:

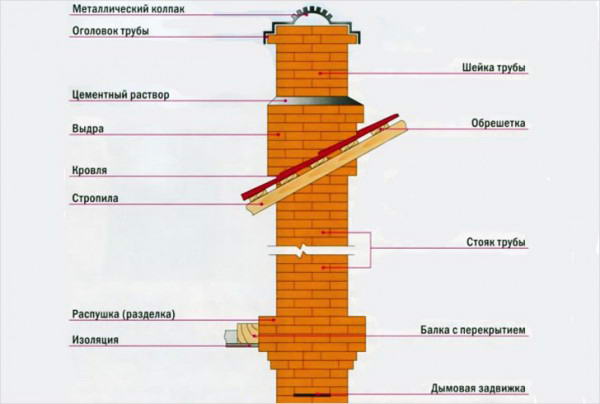

Конструкція каналу димовидалення з цегли
- Насадна труба. Таким терміном позначають ділянку димоходу, приєднуваний до топці котла або каміна. Вона починається від стінки опалювального приладу і закінчується за 5-6 рядів до міжповерхового перекриття. Кладка насадной виконується з обов’язковим дотриманням перев’язки швів між цеглою.
- Распушка. Распушкой називають розширення димоходу, що починається за 5-6 рядів до перекриття й закінчуються після його проходження. Кладка распушки виконується зі вставкою цегляних пластин, які збільшують зовнішній периметр труби на 250-400 мм
- Стояк. Термін «стояк» означає вертикальний ділянку димохідної труби, що проходить через горище до даху будинку. Кладка стояка рівна з ложковой, хрестової або ланцюгової перев’язкою швів.
- Видра. Видрою називають ще одне розширення цегляного димоходу, починаються відразу після виведення на покрівлю. Ця частина труби ширше стояка на 100 мм з кожної сторони, що служить надійним захистом від проникнення вологи у щілину між димарем і покрівлею.
- Шийка. Рівна ділянка труби, що починається після видри і відповідний за розмірами стояку, називають шийкою.
- Оголовок. Цегляний димар закінчується двома рядами кладки, виконаної з розширенням. Цю частину труби називають оголовок. На нього надягають дефлектор або флюгарку, щоб захистити від попадання всередину каналу димовидалення води і сміття.
Важливо! Щоб спроектувати ефективний димар з цегли своїми руками, потрібно дотримуватися трьох головних правил: дотримуватися однаковий розмір каналу димовидалення на всій протяжності, вибирати переріз у відповідності з обсягом топки котла або печі, уникати поворотів і внутрішніх кутів.
Вибір матеріалу
Споруджуючи димохід, потрібно подбати про вибір якісного і відповідного за експлуатаційними характеристиками матеріалу. Професійні пічники рекомендують червоний повнотіла цегла. Ширина одного цегли становить 125 мм, враховуючи сантиметрові шви між ним, з допомогою цього матеріалу викладають цегляний димар 140х140 мм, 14х270 мм або 270х270 мм. Оглядаючи цегла при покупці зверніть увагу на наступні характеристики:

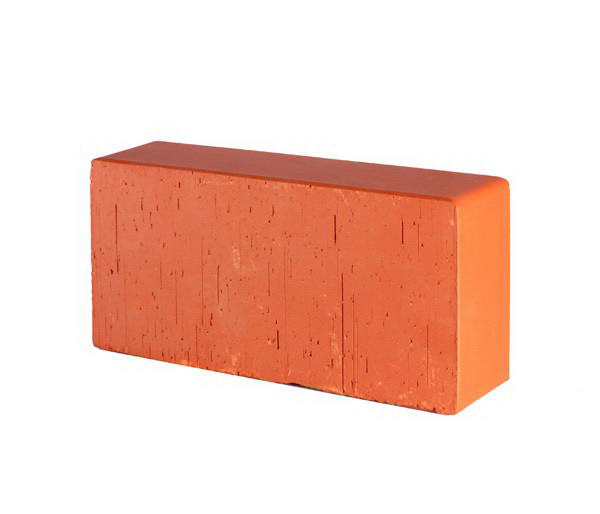

Повнотіла червона цегла для димоходу

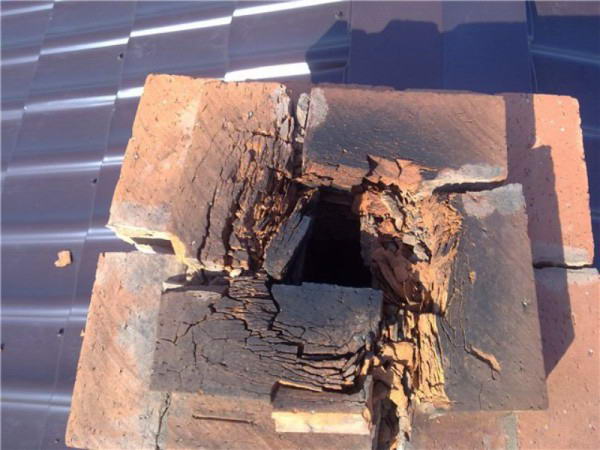

Наслідки використання погано обпаленої цегли для будівництва димоходу
Зверніть увагу! Цегла – термостійкий матеріал, здатний витримувати температуру 400-500 градусів, до якої нагрівається проходить всередині дим. Щоб шви не стали слабким місцем димохідної труби, використовують розчин на основі глини або спеціальні сухі суміші, рекомендовані виробниками для будівництва печей. Ширина швів вважається важливим критерієм якості кладки, ніж вони тонше, тим краще.
Послідовність монтажу
Щоб викласти з цегли димар своїми руками потрібні особливі знання і навички, тому найчастіше будівництво труби, як і каміна або печі, виконує професійний пічник. Досвідчені майстри створюють складні, функціональні конструкції у вигляді змійки для більш ефективного опалення, обладнують повітрозабірні канали і віконця. Кладка цегляного димоходу найпростішої конструкції виконується наступним чином:

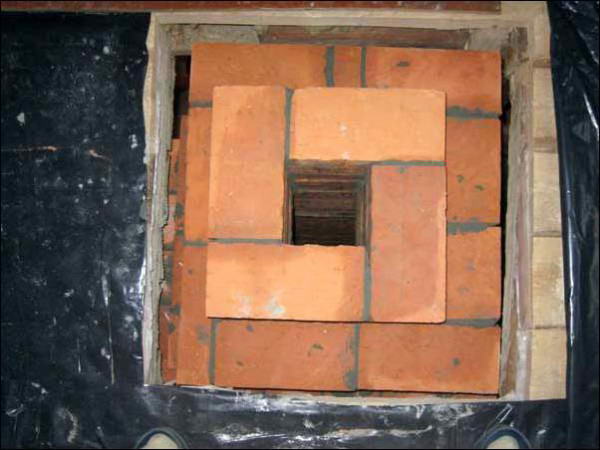

Схема кладки распушки димохідної труби

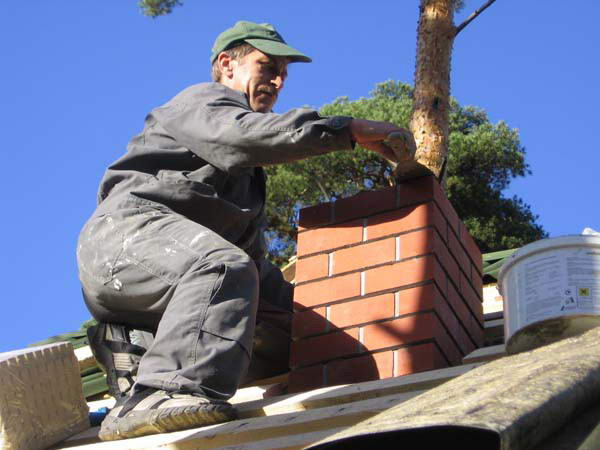

Стояк димохідної труби

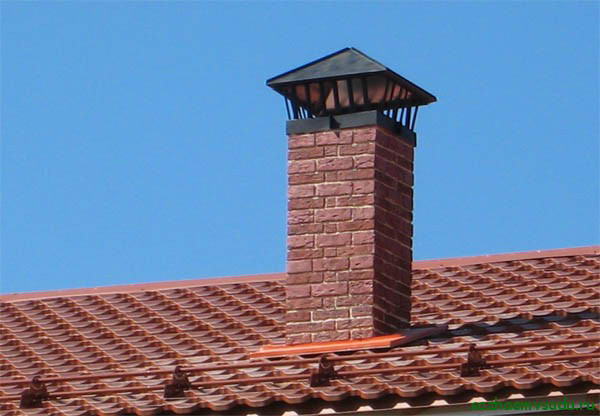

Формування видри каналу димовидалення

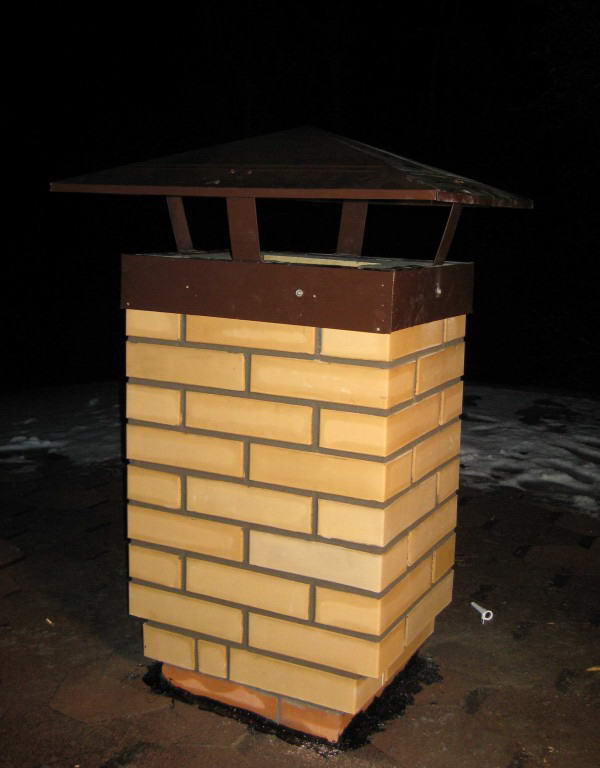

Флюгарка на оголовку димоходу
Важливо! В процесі виконання распушки, видри та виготовлення оголовка, доводиться різати цеглу для отримання необхідного розміру. Щоб забезпечити гладкість внутрішньої поверхні каналу димовидалення, потрібно виконувати різання акуратно і рівно. Пічні майстри з досвідом одним рухом розколюють цеглини до потрібного розміру, однак, простіше і швидше користуватися шліфувально-відрізний машинкою.

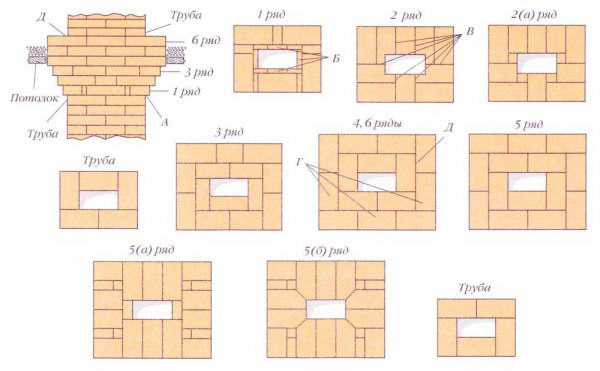

Схема кладки димохідної труби каміна
Помилки при монтажі
Прорахунки, допущені в процесі будівництва димоходу з цегли непрофесійним майстром, ведуть до фінансових втрат, спалахів та підвищення ризику отруєння чадним газом. Складність в тому, що після завершення недоліки конструкції неможливо виправити, найчастіше єдиний вихід – повне розбирання та реконструкція труби. Поширеними проблемами в роботі димовидалення майстри вважають:
- Невідповідний матеріал. За незнання або з метою заощадити, домовласники, які будують димар своїми руками, використовують цегла, силікатна, повторно використаний цегла. Використання димоходу з таких матеріалів небезпечно.
- Зміна розміру каналу. Через зміни розміру каналу зменшується сила тяги димаря, відбувається осідання сажі та утворення заторів всередині труби.
- Недостатня довжина шийки труби. З-за цієї помилки знижується сила тяги у топці, для усунення цієї проблеми досить збільшити висоту димаря до рекомендованої.
- Неправильна форма каналу. Найкраща форма каналу димовидалення – коло або овал, працюючи з цеглою, домогтися такої геометрії дуже складно. Тому цегляної труби надають прямокутну або квадратну форму. Якщо внутрішня поверхня буде мати велику кількість кутів, сходинок, на них осяде сажа.

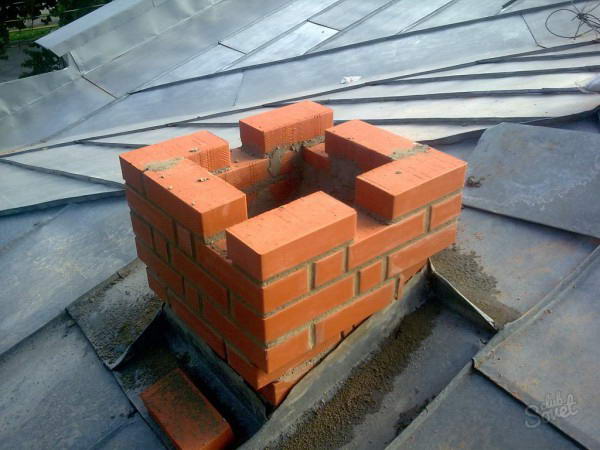

Будівництво димоходу з цегли
Цегляні канали димовидалення прослужать століття, якщо не економити на якісному матеріалі і дотримуватися технологію. Щоб уникнути проблем з експлуатацією опалювального приладу, замовляйте проект димоходу у досвідченого майстра.
