Варто виготовляти антена з пивних банок?

Здрастуйте, мої постійні читачі — дачники!

Як-то раз я отримав лист на електронну пошту від гостя сайту Миколая. Він виявився домашнім майстром і попросив мене про допомогу у виготовленні дачної антени з алюмінієвих пивних банок. Я не раз зустрічав в мережі інструкції по створенню антени з пивних банок, але у мене були великі сумніви в їх працездатності.
В процесі виготовлення такої конструкції у Миколи виникло безліч питань, для отримання відповіді на які він написав мені. Я вирішив йому допомогти, адже у мене з’явилася можливість розв’язати цей ребус: чи Буде працювати антена, зроблена з пивних банок?

Хочу поділитися і з Вами накопиченими знаннями з цього питання.

Виготовляємо щоглу

Для того, щоб зробити антену самостійно, необхідні знання в галузі техніки НВЧ та методики розрахунку.

Після проектування та створення телеантени, її необхідно налаштувати і перевірити працездатність за допомогою дорогого обладнання.

Так само треба перевірити відповідність реальних характеристик створеної антени необхідним параметрам. Потім випробувати антену в реальних умовах. Тільки після всіх випробувань, можливо, буде судити про доцільність використання приладу в необхідних умовах. Таку роботу може виконати команда професійних інженерів. Достовірні відомості про якість роботи саморобної антени з пивних банок мені знайти не вдалося, хоча я вивчив безліч матеріалів в інтернеті.
Микола вже встановив у своєму садовому будиночку саморобну антену з двох пивних банок. Виготовив він її за схемами, взявши їх з інтернету. Антена була розміщена всередині садового будиночка. Лише на трьох з тридцяти доступних каналах було зображення хорошої якості.

Для того, щоб встановити антену на потрібну висоту, її можна закріпити на покрівлі або підняти з допомогою саморобної щогли, прикріпленої до стіни садового будиночка. Микола вирішив не псувати дах і закріпити саморобну антену з пивних банок на щоглі, закріпленої на стіні садового будиночка.

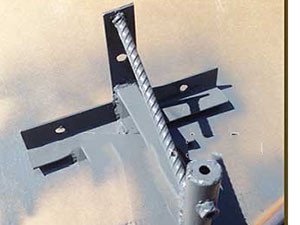

Як виготовити антена з пивних банокДля того, щоб створити вертикальну опору і утримувати щоглу, з металевих обрізків, і шматочків труби були виготовлені спеціальні кронштейни.
На цьому фото я бачу вже зроблений опорний кронштейн. Для фіксації вертикальної опори до дна кронштейна приварений підп’ятник. Візуально конструкція нагадує склянку. Для того, щоб під час опадів вода стікала, в днище склянки пророблені спеціальні отвори. Для того, щоб зафіксувати щоглу і запобігти її обертання під час вітру, збоку кронштейна також виконані два отвори, на яких приварені гайки. Якщо накрутити на них болти, то щогла буде зафіксована в необхідному положенні і не буде повертатися при поривах вітру.
Один з болтів, які фіксують щоглу, грає роль громовідводу. До цього болта приєднується провід заземлення, який буде відводити електричний струм, якщо в щоглу потрапить блискавка. Блискавковідвід направить електричний розряд в землю і, тим самим, захистить телевізор від серйозної поломки, викликана стрибком напруги.
Верхній закріплює кронштейн має аналогічну конструкцію, але в ньому відсутні підп’ятник і гайки приварені. Я можу сказати, що конструкція, яку створив Микола вийшла надійної, функціональної і простий у виготовленні.
Щоглу Микола виготовив з металевої труби, довжиною 2.5 метра. Така довжина дозволяє розмістити антену на висоту близько чотирьох метрів над землею, враховуючи висоту кріплень на будиночку. Ця висота дозволяє телевізійного сигналу безперешкодно потрапляти з телевежі на саморобну антену з пивних банок.

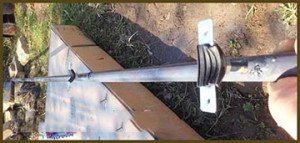

Як виготовити антена з пивних банокДля того, щоб закріпити антену, до щогли приварені болти з різьбою.
На фото я бачу готову для монтажу щоглу.

Для кріплення антени на болтах закріплені хомути.

Щоб антена добре прилягала до щогли, на хомутах встановлені гумові прокладки.

Створення саморобної антени з пивних банок

Прочитавши безліч статей з виготовлення саморобної антени, Микола зупинив свій вибір на моделі з восьми банок. Автори статей стверджували, що така кількість банок для виготовлення антени є оптимальним. Така антена буде мати непоганий коефіцієнт посилення і забезпечить гарне узгодження по хвильовому опору з кабелем.
Для розташування банок на необхідній відстані один від одного, було зроблено підставу, яке показано на фото.

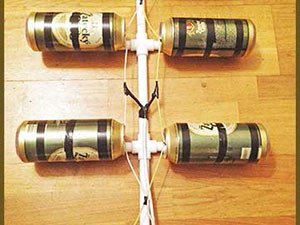

Як виготовити антена з пивних банокНа цій підставі трьома кільцями ізолюючої стрічки були закріплені вісім банок з-під пива. Електричне з’єднання між банками забезпечується двома припаяними одножильными проводами.
Провід жовтого кольору з’єднує між собою верхню ліву, дві правих середніх і ліву нижню банки. Провід білого кольору з’єднує між собою інші банки. Працездатність антени тестувалася при з’єднанні одного боку банок одним дротом, а інший — іншим.

Антенний кабель припаюється до проводу білого кольору, а його мідна оплетка — до жовтого дроту. Фольга залишається вільною і не приєднується до чого.
Після того, як антена зібрана, вона закріплюється на щоглі за допомогою хомутів. Для декору антена фарбуються сріблястою фарбою з балончика.
Щогла, із закріпленою на ній антеною, встановлюється у кронштейни. Тепер потрібно направити її на телевежу і оцінити якість зображення спійманих каналів.

Висновок після тестування

Тестування саморобної антени з восьми банок показало, що телевізор, замість трьох раніше спійманих каналів, показує шість і ще тринадцять в чорно-білому якості. Після зміни схеми з’єднання банок (всі банки з лівої сторони з’єднані між собою і підключені до головної жилі, а всі праві — до обплетенні), якість сигналу ніяк не покращився. Попередня антена, зібрана з двох пивних банок на такій висоті ловила набагато більше каналів, ніж зроблена з восьми банок.
В результаті була придбана звичайна промислова антена Локус 56.52. Тепер телевізор ловить тридцять каналів в чудовому якості. Звичайно, шкода, що досвід з виготовлення саморобної антени з восьми пивних банок не вийшов.

У висновку даної статті я роблю висновок про те, що якщо терміново необхідна антена, то її можна спробувати виготовити з пивних банок.Така антена буде показувати лише кілька каналів і підійде для короткочасного використання.
Якщо вам потрібно більше каналів, то розумніше придбати антену промислового виробництва. Промислова антена зможе приймати більше каналів, а зображення буде в цифровій якості. Ну якщо з фінансами складно, то спробуйте виготовити самостійно іншу модель антени, працездатність якої перевірена й оцінена іншими народними умільцями.
Я дуже вдячний Миколі за надіслані фотографії та огляд експерименту по самостійному виготовленню антени з порожніх пивних банок.
