Як вибрати розширювальний бачок для опалення закритого типу

При розробці власного проекту системи опалення для приватного будинку потрібно правильно розрахувати всі характеристики обладнання, щоб вони ідеально узгоджувалися один з одним. За рахунок цього вдасться створити найбільш стабільний режим роботи всієї системи.

Безперебійне функціонування всієї опалювальної системи вдається налагодити багато в чому завдяки такому пристрою, як розширювальний бачок. Як правило, вибору даного елемента приділяється недостатня кількість уваги, однак при неправильній установці і неправильному підборі цього пристрою стабільності в роботі системи очікувати не варто.

Як вибрати розширювальний бачок для опалення закритого типу

Призначення розширювального бачка наступне: у зв’язку з тим, що знаходиться всередині опалювального контуру теплоносій має строго фіксованою масою, при зміні температури в системі тиск на стінки труб і радіаторів буде змінюватися. Це пов’язано з таким фізичним явищем, як теплове розширення, коли речовина під впливом температури починає збільшувати свій об’єм.

Подібна проблема швидко вирішується за рахунок підключення до системи резервуара з повітрям. Якщо він буде перебувати в опалювальній системі, то обсяг рідини і тиск в ній не почне зростати надто сильно.

Розширювальний бачок закритого типу сконструйований таким чином, що навіть постійний контакт з повітрям не призведе до виникнення корозійних процесів у системі. В ньому знаходиться спеціальна гумова мембрана, завдяки якій теплоносій не знаходиться в безпосередньому контакті з киснем, що міститься в повітрі.

Принцип роботи

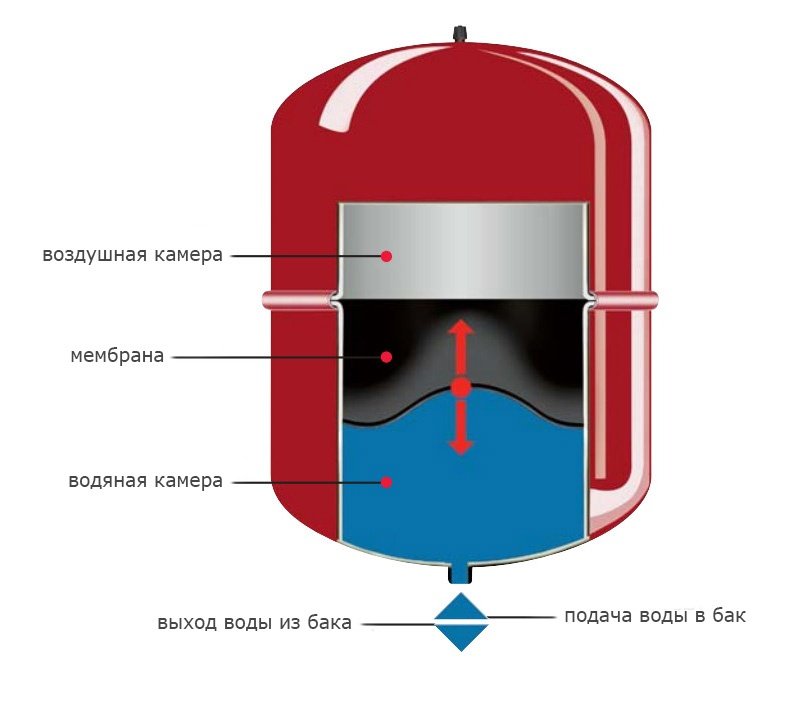

Розширювальний бачок закритого типу в системі опалення працює за наступним принципом: при збільшенні тиску води в обігрівальних трубах та радіаторах відбувається розширення водяної відсіку бака.

Туди ж переходить надлишок води, а відсік за мембраною, де знаходиться повітря, починає потроху стискатися. Це відбувається до тих пір, поки тиск повітря і тиск води не прийдуть в стан рівноваги.

При зниженні тиску повітря в системі мембрана починає скорочуватися, вода повертається назад в опалювальні труби. Розширювальний бачок такого типу віддає воду до тих пір, поки тиск знову не урівноважиться.

Отже, без установки розширювального бака тиск в системі буде регулярно змінюватися, впливаючи на труби і радіатори. В результаті це може викликати швидку зношуваність всієї системи, яка прийде в непридатність і буде вимагати ремонтних робіт.

Як вибрати розширювальний бачок для опалення закритого типу

Вибір пристрою

Різновидів розширювальних баків досить багато. Найчастіше їх класифікують за типом роботи:

  • Відкриті;
  • Закриті.
  • Плюсом використання розширювального бачка відкритого типу є те, що в опалювальну систему завжди можна додати необхідну кількість теплоносія. У нього не доведеться встановлювати розширювальну мембрану або кришку.

    Теплоносій додається або з водопроводу через спеціальний вступний кран, або звичайним відром. Варто відзначити, що подібна система активно використовувалася в опалювальних системах кілька десятиліть тому.

    Сьогодні вона не дуже зручна, так як доводиться регулярно контролювати рівень рідини в системі, у разі необхідності її доливати. Крім того, постійний контакт теплоносія з повітрям може призвести до виникнення корозійних процесів. Всі ці моменти викликали появу закритих розширювальних бачків.

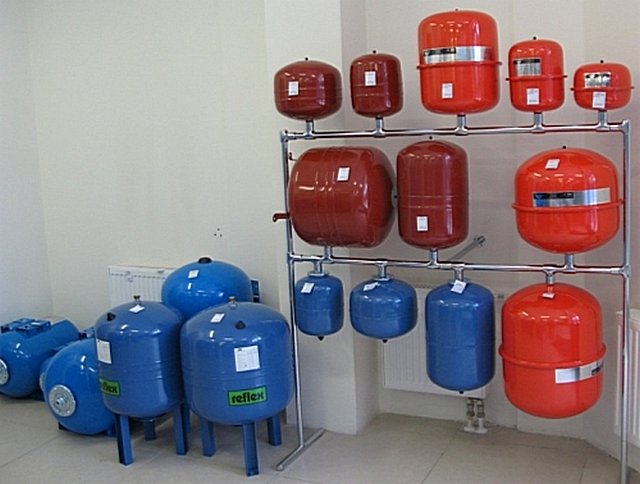

    Такі конструкції використовуються в системах, де теплоносій циркулює за рахунок спеціального насоса. Бачок такого типу пофарбовано у червоний колір. Синій бачок має мембраною з харчової гуми, довговічність якої залишає бажати кращого.

    Як вибрати розширювальний бачок для опалення закритого типу

    У закритого бака може бути змінна або незмінна мембрана. Конструкції останнього роду коштують не дуже дорого, а мембрана в даному випадку кріпиться по всьому периметру зсередини вироби. Перший пуск системи слід проводити максимально обережно, так як це може призвести до того, що діафрагма порветься, так як відбувається стрибок тиску.

    Проте в подальшому всі перепади тиску відбуваються в плавному режимі, тому цілісності мембрани в цьому випадку нічого загрожувати не буде.

    Щоб не допустити пошкоджень мембрани, в систему встановлюють манометр, за рахунок яких можна контролювати показання тиску. Для того, щоб тиск не прийняло критичних значень, є запобіжний клапан, який спрацьовує при досягненні визначеного показника.

    Для індивідуальних опалювальних систем подібний рівень тиску становить близько трьох-чотирьох атмосфер.

    Фланцевий розширювальний бак закритого типу володіє цілим набором позитивних характеристик:

  • Він здатний витримувати набагато більший тиск у порівнянні з розширювальним баком, у якого діафрагма незмінна;
  • Мембрану, якщо вона раптом прорветься, можна з легкістю замінити через фланець;
  • Розширювальний бак зі змінною мембраною буває як горизонтальним, так і вертикальним, завдяки чому його можна встановлювати навіть в невелику котельню.
  • Вибирати розширювальний бачок для опалювальної системи приватного будинку слід при обліку цілого ряду характеристик:

    • Тип;
    • Обсяг;
    • Найбільший робочий тиск.

    Необхідно зазначити, що у разі використання в системі опалення не води, а теплоносія іншого роду, обсяг бачка слід збільшувати приблизно на 30%.

    Об’єм розширювального бачка вибирається в залежності від протяжності всієї системи опалення в будинку. Він може перебувати в проміжку від 8 до 500 л. Як правило, середній обсяг бака складає близько 15-30 л.

    До того ж важливим параметром при установці розширювального бачка є його робоча температура. У більшості бачків вона становить 70 градусів, але можна зустріти вироби, які будуть працювати і при 95 градусах. У середній смузі нашої країни подібні бачки особливо не потрібні, так як зимова температура дозволяє використовувати і звичайні пристрої.

    Як вибрати розширювальний бачок для опалення закритого типу

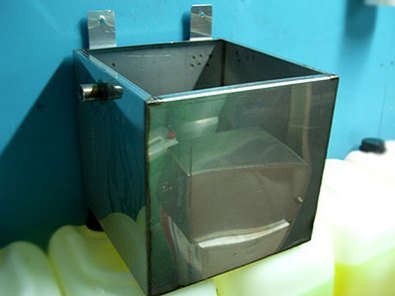

    Розширювальний бачок відкритого типу

    Установка бака

    Встановлюють розширювальний бачок у відповідності з наявним проектом і інструкцією. Краще всього довірити таку роботу фахівця.

    Пристрій можна розмістити практично в будь-якій ділянці системи. Єдине, де його забороняється встановлювати – це після насоса. Дуже велику увагу слід приділити такого важливого моменту, як кріплення. Справа в тому, що при наповненні його водою маса буде серйозно зростати.

    Краще всього встановлювати бак таким чином, щоб до нього був вільний підхід для проведення профілактичних і ремонтних робіт.

    При використанні дотримуються певні правила експлуатації:

    • Один раз в півроку бак перевіряється на наявність фізичних пошкоджень – корозійних процесів, вм’ятин, патьоків і так далі. Якщо дані недоліки були виявлені, то їх причина відразу ж повинна бути усунена;
    • Періодично перевіряють початковий тиск газу по відношенню до всіх розрахунковим показникам, зазначеним у паспорті виробу;
    • Час від часу потрібно буде перевіряти цілісність мембрани. Якщо вона несправна, і є можливість її змінити, то це краще зробити;
    • У випадку, якщо бак не планується використовувати протягом досить довгого періоду часу, його поміщають в сухе місце, повністю видаливши з нього воду.

    Вартість

    Закритий мембранний бак для опалювальних систем може коштувати від 800 до 55000 рублів. Цей показник знаходиться в залежності від цілого ряду факторів:

    • Фірма-виробник;
    • Матеріал, з якого виготовлений даний бак;
    • Спосіб підключення бака;
    • Горизонтальна або вертикальна орієнтація вироби;
    • Можливість заміни мембрани або її відсутність;
    • Умови, в яких він здатний нормально функціонувати.

    Бліц-поради

    • Обсяг бачка підбирають таким чином, щоб він становив щонайменше 10% від загальної кількості теплоносія в системі опалення. Його можна розраховувати, беручи до уваги велику кількість інших чинників, проте в переважній більшості випадків дані показники не грають ніякої ролі;
    • Мембранний опалювальний бак додатково обладнаний ніпелем, через який в разі потреби можна накачати потрібну кількість повітря;
    • При монтуванні системи опалення розширювальний бачок закритого типу встановлюють таким чином, що теплоносій у нього заходив зверху. В даному випадку в ту частину, де повинна бути рідина, повітря ніколи не потрапить;
    • Якщо відбувається регулярне спрацьовування запобіжного клапана, то це повинно стати сигналом, що обсяг був розрахований з меншою похибкою. Для того, щоб не допустити подібного дефекту бачок можна замінити на виріб з великим об’ємом або ж паралельно встановити ще одну таку ж конструкцію;
    • Більшість опалювальних котлів, працюючих як на рідкому паливі, так і на газі чи електриці, часто мають у своїй конструкції циркуляційний насос і розширювальний бачок. Щоб не допустити зайвих фінансових витрат, необхідно попередньо переконатися, що це потрібно;
    • Індивідуальні системи опалення дуже часто мають проблему, пов’язану з закипанням розширювального бачка. Вона пов’язана з тим, що теплоносій або слабо циркулює по системі, або ж зовсім не переміщається. Від цього дефекту позбавляються або шляхом нового монтування всієї системи опалення, або за рахунок установки циркуляційного насоса.
