Як вибрати циркуляційний насос для опалення – ціна, розрахунки та встановлення

Циркуляційні насоси являють собою складову систем опалення, основна функція якої перекачування негустий рідкої однорідної маси. Завдяки рівномірному руху теплоносія по системі трубопроводу, тепло рівномірно розподіляється, сприяючи покращенню показників його роботи.

Даного обладнання властиво не тільки круговий рух рідкої маси всередині опалювальної системи трубопроводу, але і рециркуляційний режим. При розрахунку параметрів в облік беруться втрати на тертя і опір опалювальної рідини.

Як вибрати циркуляційний насос для опалення   ціна, розрахунки та встановлення

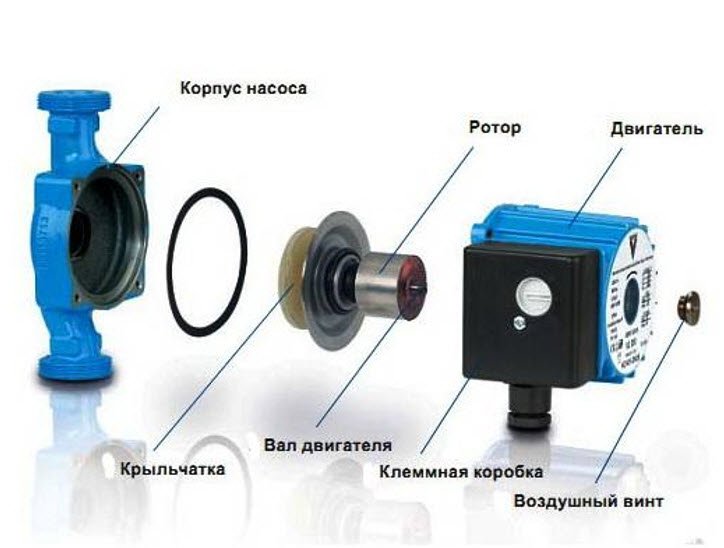

Конструктивно їх можна описати наступним чином:

  • Корпус, до якого приєднана равлик;
  • До останньої приєднують контурні труби;
  • Усередині корпусу розташований електродвигун з керуючої платою і клемами, до яких приєднують електропроводи;
  • Ротор з крильчаткою, який обертається і пересуває теплоносій, засмоктуючи його з одного боку і нагнітаючи в контурні труби з іншого, створюючи певний розрідження на вході циркуляційного обладнання і необхідний тиск на виході.

Переваги використання:

  • рівномірний теплорозподілення, що сприяє хорошому і якісному обігріву однаково у всіх приміщеннях;
  • можливість регулювання опалювальної системи;
  • автоматичне забезпечення безперебійної роботи циркуляційного обладнання у встановленому режимі;
  • можливість 50% економії електроенергії завдяки налаштуванню певних параметрів;
  • контроль обертання ротора для забезпечення необхідної температури;
  • функціональність роботи з будь-якою рідиною-теплоносієм;
  • тиша і ККД: «Мокрі» — більш тихі і ідеальні для невеликих споруд, «сухі» володіють високим ККД і гарні для споруд побільше;
  • необхідний напір забезпечує робочу справність всієї техніки;
  • тривалий експлуатаційний термін;
  • універсальність для практично будь-яких опалювальних систем;
  • необхідність даного приладу для нормальної роботи і функціонування систем опалення прихованого типу, так як природна циркуляція рідкої маси неможлива з тонким трубах.

Принцип роботи – ротори з закріпленими на них лопатками створюють тиск рідкого теплоносія. Звичайно, конструктивно в корпусі діє 1 ротор, але можливі конструкції і з 2-ма роторами. Головна умова роботи приладу – опалювальна система не повинна мати всередині повітря.

Як вибрати циркуляційний насос для опалення   ціна, розрахунки та встановлення

Типи насосів

По конструктивному виконанню робочої частини циркуляційний прилад класифікується на насоси з мокрим і сухим ротором. Проектування приладу мокрого типу передбачає розташування ротора з робочим колесом у теплоносії. Конструкція корпусу така, що спеціальні зазори сприяють попаданню рідкої маси, завдяки постійному рухові яку двигун охолоджується, а рухомі деталі змащуються.

У таких приладів сальник відсутня. При роторному обертанні відбувається постійний рух теплоносія через гільзу. Рекомендоване розташування насоса — горизонтальна, що буде перешкоджати утворенню повітряних пробок.

Завдяки постійному розташуванню усіх частин приладу в теплоносії відбувається поглинання вібраційних шумів, що пояснює безшумність насосів мокрого типу. Для перевірки робочого стану і правильності обертання роторного використовують спецприспособление або визначають на око, розкривши задню пробку.

Конструктивно прилади мокрого типу класифікуються на звичайні – для опалювальних систем, і спеціальні – для подачі гарячої води з урахуванням появи мінеральних відкладень.

Переваги:

  • Безшумність роботи;
  • Довгий експлуатаційний термін;
  • Проста настройка;
  • Низьке електроспоживання;
  • Компактність;
  • Легкість.

Мінус — низький ККД, що сприяє обмеженню області застосування приладів даного типу.

У сухому роторі теплоносій не омиває його і рухомі його складові не змащуються. Головне достоїнство — перекачування великого об’єму теплоносія завдяки більш потужному двигуну. Можливі моделі з суцільним валом, де є мотор з крильчатками, і з з’єднанням муфтою, що дає можливість замінювати на більш потужний електродвигун.

Для запобігання попадання рідини між насосом і електродвигуном йде сальник з агломерованого вугілля або металу і нержавіючої сталі в умовах важкої роботи. При обертаючих рухах між поверхнями утворюється тонка плівка, яка додатково герметизує деталі обертання.

Головний плюс — високий ККД – майже 80%, що підходить для обігріву містких споруд. Мінус — високий рівень шуму, що вимагає установки насоса в окремому додатково звукоізольованому приміщенні.

Як вибрати циркуляційний насос для опалення   ціна, розрахунки та встановлення

Вибір обладнання: необхідні розрахунки

Вимоги до роботи насоса в системі опалення:

  • Продуктивність – обсяг перегоняемого теплоносія, його витрата при завантаженості приладу на мінімум. Чим вище даний показник, тим краще. Розраховується він за формулою: потужність опалювального котла, поділена на різниця температур теплоносія в трубах подачі частини контуру (+90 — +95С°) і зворотних трубах опалювального контуру (+60 — +70 З°). На 10 м довжини циркуляційного контурного кільця потрібно 0,6 м напору. На обігрів 10 кв. м приміщення необхідно 1 кВт котла опалення. При розрахунку на 1-у секцію радіатора в 200 Вт, то на 10 кв. м встановлюються 5 секцій і запас в 1-2 секції. Насос зобов’язаний підводити рідину до всіх радіаторів споруди.
  • Тиск — рівень підняття рідини насосом в опалювальній системі. Вимірювання проводиться у м водяного стовпа або атмосферах.
  • Робочі умови — квадратура приміщення обігріву, вид і температура теплоносія, навколишня температура, діаметри складових трубопроводу. Навколишня температура впливає на обсяг необхідного тепла, щоб обігріти будову, і, відповідно, на роботу приладу. Перегрів насоса з-за надмірного навантаження — результат неправильного його вибору. При більшому діаметрі трубопроводу, потрібно потужний насос для пересування більшого об’єму рідини в системі, до того ж, якщо у неї в’язкість більше, ніж у води.
  • Зовнішні аспекти — розміри приладу, робочий рівень шуму, складність обслуговування. Тому, чим менше розмір і більш низький рівень шуму, тим краще.

Крім випробовуваного навантаження, до уваги береться постійність або тимчасовість роботи насоса. При необхідності тільки підживлення опалювальної системи і невеликий налаштування показників тиску можна зробити вибір не дуже продуктивного по потужності приладу.

При роботі приладу з контуром природної циркуляції потужність повинна бути більша з-за високого навантаження на прилад. Неправильний вибір загрожує поганим «продавлюванням» опалювальної системи і ледве теплими батареями.

Причому, самого приладу загрожує перегрів і вихід із робочого стану. Не рекомендується установка 1-дюймового приладу в труби на 1,25 дюйм, використовуючи перехідники, які не можуть забезпечити необхідний напір. Невелика споживана електромощності від 50 до 200 Вт має значення при режимі — постійно включений.

Отже, на вибір впливають:

Як вибрати циркуляційний насос для опалення   ціна, розрахунки та встановлення

Будова циркуляційного насоса

  • кліматичні умови;
  • теплоізоляція споруди;
  • теплоізоляція статевого і стельового перекриття;
  • герметичність віконних та дверних конструкцій;
  • розміри споруди.

За технічними параметрами обрана модель повинна бути трохи нижче максимальних своїх можливостей, щоб прилад не працював вхолосту. До того ж, при недостатньому завантаженні з’являються небажані шуми в тепловій магістралі.

Такий важливий параметр, як матеріал насоса теж впливає на якісному виконанні роботи, тривалості експлуатаційного строку та ціну. З-за негативності впливу води на деталі і вузли приладу виробництво насосів застосовує високоміцні матеріали, здатні протистояти навіть окропу.

Наприклад, керамічні ротор і підшипники відрізняються міцністю і тривалим терміном експлуатації, не схильність до утворень і безшумністю роботи.

У середньому експлуатаційний термін — 10 років, вимагають суворого виконання всіх умов експлуатації насоса.

Основні умови правильного і якісного облаштування циркуляційного опалювального приладу:

  • Недопущення наявності повітряних бульбашок усередині системи опалення.
  • Правильно обрана й запущена опалювальна рідина.

Виробники і ціни

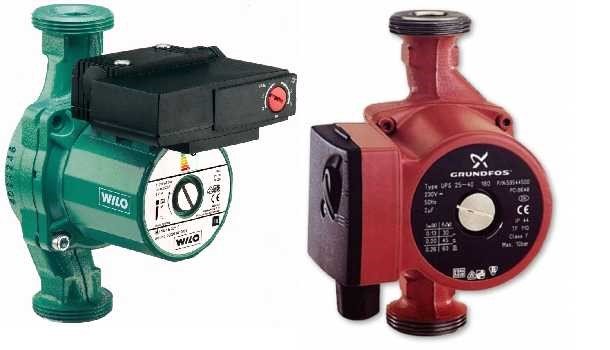

Виробництво циркуляційних насосів здійснюється декількома фірмами, для яких якість і надійність – головні складові їх успіху. Найбільшу популярність придбали Grundfos, ELSOTHERM, Speroni, Wester, Wita, Pedrollo, WILO і DAB, основний фактор роботи яких – це перехід на автоматизовані виробничі процеси по максимуму, що, головним чином, впливає на отримання високоякісної продукції.

При однакових характеристиках продукція різних виробників відрізняється ступенем надійності і тривалістю експлуатаційного терміну. Багато на ринку з продажу систем опалення китайських підробок і продуктів. Бренди Grundfos і WILO відрізняються високим ступенем надійності і дуже низьким рівнем шуму своєї роботи.

Щоб упевнитися в їх робочої активності на слух, слід підійти ближче на 5-10 см від приладу або прикласти до насосного обладнання руку. Роки їх роботи не вимагають особливого прояву уваги по відношенню до них. Єдиний мінус — висока вартість – в 2 рази вище, ніж інші менш популярні бренди.

Інші виробники пропонують середню за вартістю і якістю продукцію. Відрізняються гарною роботою при рідкісному виникненні яких-небудь проблем. Відгуки про китайської продукції мало розрізняються: з часом рівень шуму у виробів підвищується, можливо розбовтування ротора або насоси, виходять з ладу в результаті згоряння.

Термін їх експлуатації від 2-х місяців до 2-х років. Єдиний плюс – маленька вартість. Строго не рекомендується купувати китайські помпи.

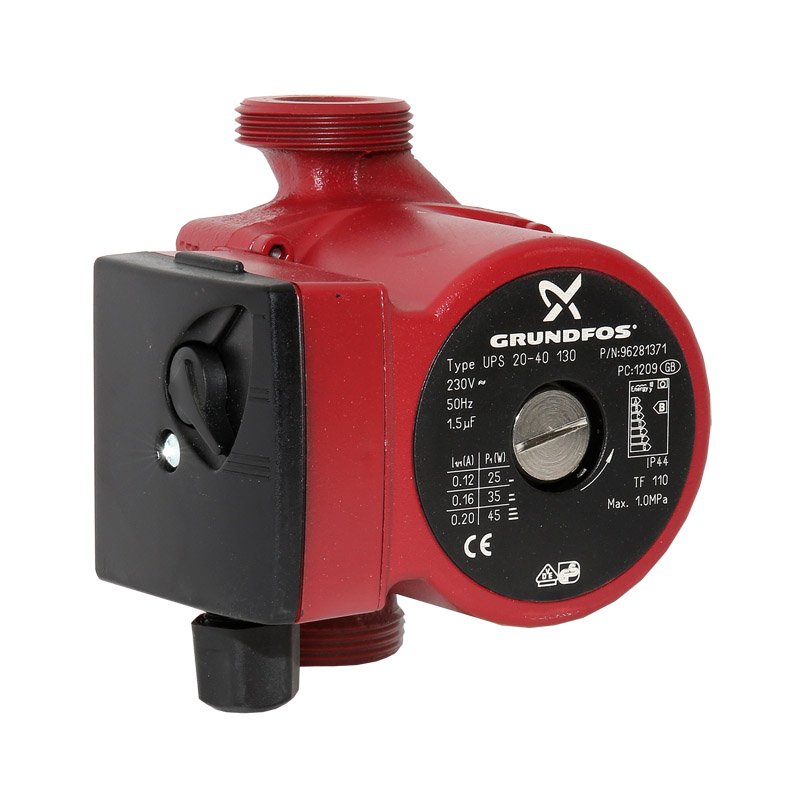

Для прикладу, розглянемо модель GRUNDFOS UPS 25−40. Значення 40 — висота підйому опалювальної рідини на 4 м — це 0,4 атм. тиску, головний показник при виборі насоса. Значення 25 – 1-дюймове переріз приєднуються труб (25 мм).

Стандартні перерізу приєднуваних труб — 25 мм, 32 мм, На приладі може бути вказівка показників споживаної енергопотужності в різних робочих режимах, число обертів і направленість роторного руху рідини в системі.

Як вибрати циркуляційний насос для опалення   ціна, розрахунки та встановлення

GRUNDFOS UPS 25-40

Правила установки

До установки приладу визначається місце проведення монтажних робіт. З-за необхідності в періодичному обслуговуванні слід забезпечити вільний доступ до цього устаткування. Оптимальний варіант — перед котлом опалення на «обратку».

Це пояснюється поступовим накопиченням повітря в верхній частині котла і при монтажі приладу на подачі повітряні освіти будуть витягатися з котла і утворювати вакуум, який призведе до закипання завоздушенной частини. Монтаж перед котлом забезпечить вштовхування рідини в котел без появи повітряних пробок.

Крім цього, такий монтажний спосіб забезпечить роботу насосного обладнання при більш низькому температурному режимі, що сприятиме продовження експлуатаційного строку насоса. Так як на обратці температурні показники рідини нижче, ніж на подачі.

Важливо також положення вала приладу строго горизонтально. В іншому випадку, обладнання буде не повністю покрите теплоносієм і його продуктивність знизиться на 30%, а можливий і вихід з ладу через перегрів.

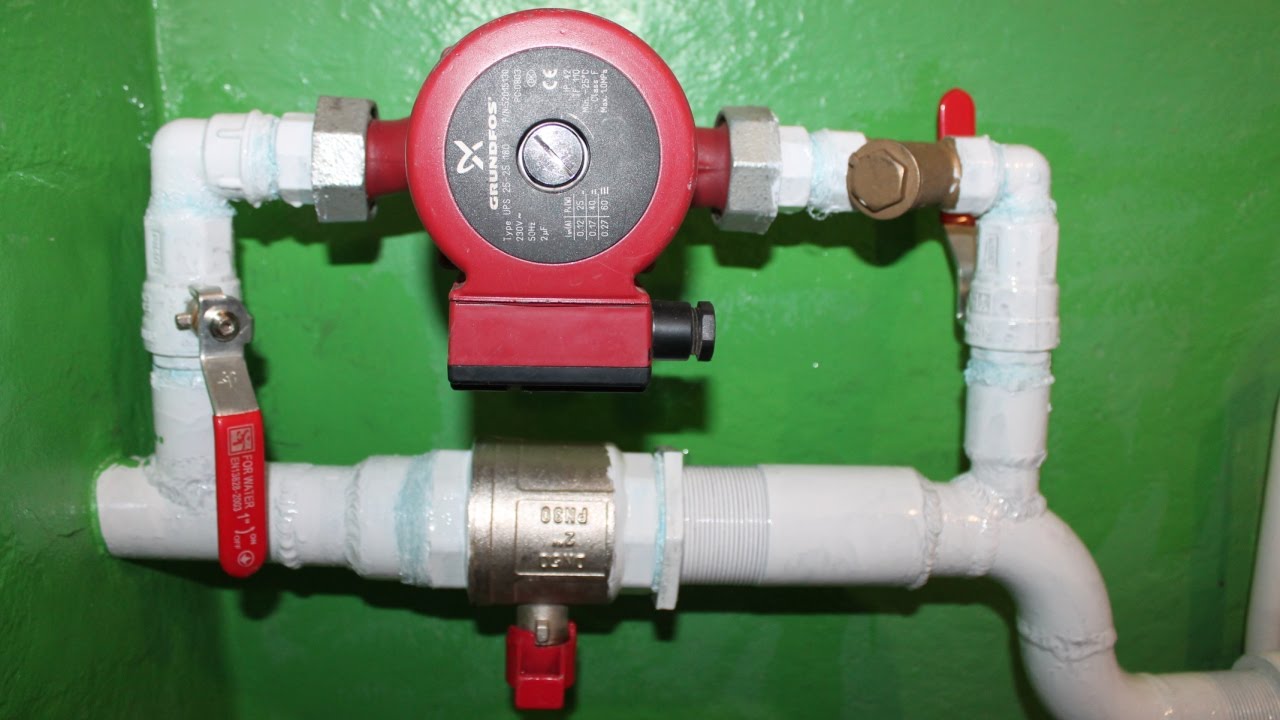

На монтажному ділянці бажана установка байпаса — обвідної лінії. Необхідність даної установки виникає при можливості электроотключения або поломки насоса, в цьому випадку природна циркуляція рідини проводиться за допомогою кранового відкриття по головному трубопроводу. Обов’язкова умова – перетин труби байпаса менше перерізу основний системної труби.

Перед приладом потрібно установка фільтра грубого очищення для захисту обертових деталей від дрібних частинок, які при попаданні їх на крильчатку викликають її заклинювання і, як результат, згорання обмотки і поломку насосного приладу.

З обох сторін обладнання проводиться установка запірної арматури, в якості якої виступають кульові крани. Їх перекриття дозволяє демонтувати або обслужити обладнання, не зливаючи системну рідина.

Правильніше використовувати зворотний клапан замість 1-ого з кульових кранів. У цьому випадку до фільтру грубого очищення проводиться монтаж кульового крана, після фільтра – сам прилад, а за ним – зворотний клапан, який запобігає вихід рідини з системи з іншого боку насоса. Тоді демонтаж насосного приладу проводиться при перекритті тільки 1-ого кульового крана.

Інша функція зворотного клапана – запобігання протилежного потоку тиску в магістралі трубопроводу, що характерно при довгих стояках на лінії подачі. При наявності довгого вертикального стояка, виходить вгору від котла внутрішній тиск системи спрямовано і вгору, і вниз. Тому монтаж зворотного клапана не дає тиску частково піти в “обратку”.

Особливості експлуатації

Технічне обслуговування вимагає присутності кваліфікованого персоналу, який здатний:

  • проводити очищення обладнання від пилу або інших забруднень;
  • здійснювати контроль техстану приладу;
  • вимірювати рівень створюваного насосним обладнанням шуму;
  • перевірити відсутність протікань;
  • перевірити электроконтакты.

Бліц-поради

  • Придбання та монтаж насосного обладнання проходить після проведення розрахунку всіх його параметрів;
  • Для обігріву приміщень часто встановлюють «мокре» виконання насосного обладнання. Для більш тривалого експлуатаційного строку без його частих ремонтів необхідно регулярне спостереження за чистотою води в трубопроводі;
  • Розташування валу строго горизонтально;
  • Стандартне підключення проводиться до електромережі 220 В і можлива споживана потужність обладнання від 25 до 100 Вт;
  • Робота приладу розрахована на тривалий режим. У разі експлуатації системи довгий час працездатність приладу вимагає обов’язкової перевірки перед включенням;
  • Вказані на корпусі установки та маркування обов’язково беруться до уваги при придбанні установки.
