Як вибрати бурильну установку для свердловини

Від чого залежить вибір бурильної установки для свердловин води? Які бувають види буріння? Як влаштована самохідна бурова установка? Що таке мотобури і бензобури? Скільки коштує обладнання та буровий інструмент?
Як вибрати бурильну установку для свердловини

Буріння не таке вже й складна справа, якщо є інструмент, мінімальні знання і хоча б один помічник. Мати власне обладнання для буріння свердловин під воду не тільки корисно, але й вигідно. Його завжди можна купити і в складчину з сусідами.

На буровій установці, зрештою, можна заробити.

Я вже писав про те, як пробурити свердловину своїми руками, сьогодні розповім які бувають спеціальні бурильні установки для свердловин води.

Цілі

Будь-який вибір повинен бути заснований на досвіді, завдання і цілі. Обладнання купується для конкретних робіт, тому якщо потрібно пробурити лише одну свердловину, то краще взяти установку в оренду. Купувати можна, коли вартість найманих робіт перевищує витрати на придбання.

Вибір обладнання заснований на наступному:

  • Особливості місцевості, ґрунту і залягання води.
  • Масштаб споживання води.
  • Інтенсивності використання обладнання.
  • Типу свердловини.

Останній пункт є ключовим, оскільки установка потрібна тільки для свердловин на пісок і артезіанської.

Абиссинский колодязь у складному устаткуванні не потребує.

Види буріння

Для побутових свердловин застосовують чотири методи буріння — роторний, ударно-канатний, шнековий, ударно-обертальний. Кожному методу потрібні окремі установки для буріння.

Роторний

Роторний метод дозволяє руйнувати специфічні зволожені породи. Обертання бура забезпечується ротором, який може бути як пересувних, так і стаціонарним. Установки, що працюють за таким методом, використовуються для буріння свердловин на малу та середню глибину — не більше 50 метрів.

Шнековий

Шнековий спосіб призначений для буріння глибших свердловин. Буриться вона за допомогою спеціального пристрою, звареного з труб. Шнек руйнує породу, і виводить її із свердловини за допомогою транспортера. При роботі на м’яких породах можна використовувати звичайні бури. На твердих породах застосовуються бури з різцями.

Ударно-канатний

Ударно-канатний метод призначений для буріння свердловин до 300 метрів. Важкий снаряд опускається в свердловину на канаті. До його складу входять: долото, штанга, замок. Цей снаряд, прикріплений до канату, падаючи з висоти, дробить твердий грунт, а потім піднімається і викидає грунт. Швидкість проходження грунтів залежить від ваги долота і швидкості падіння, а також від числа ударів. Бурове обладнання міняють у міру зміни структури грунту.

Ударно-обертальний

Ударно-обертальний спосіб призначений для буріння свердловин на глибину від 600 метрів і глибше. Для такого буріння застосовуються телескопічні ударні штанги і бентонітова глина, яка використовується для зміцнення стінок свердловини. Метод ударно-обертальним способом зазвичай застосовується для буріння свердловини на воду, але більш популярний він в бурінні нафтових свердловин. Таке буріння забезпечується пересувними варіантами установок, розміщеними на тракторі або вантажівці.

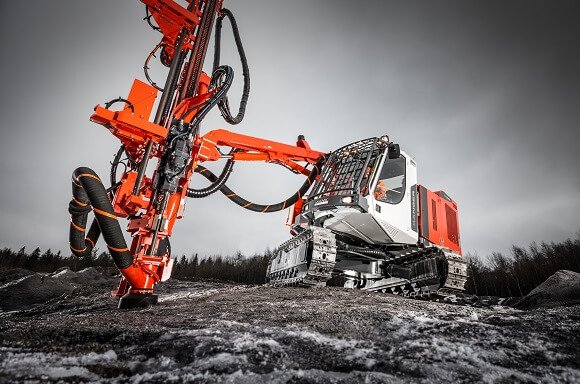

Самохідні бурові установки

Це найпоширеніші бурові установки. З назви випливає, що для їх переміщення спеціальний транспорт не потрібен. Встановлення пересуваються на базі вантажівок, гусеничних тракторів, всюдиходів і навіть катерів. Розміри самохідок залежать від призначення і глибини буріння.

Як вибрати бурильну установку для свердловини

Бурові установки на своєму ходу виконують наступні роботи:

  • розвідувальне буріння при пошуку запасів корисних копалин;
  • спорудження берегоукріплювальних об’єктів на річках, каналах, а також у портах;
  • бурові роботи по влаштуванню фундаменту, парканів та ін.;
  • буріння водних свердловин для житлових будинків, фермерських господарств та інших об’єктів;
  • буріння великих артезіанських свердловин.

Бурять самохідки з використанням бура, що обертається за рахунок двигуна або ударно-канатним способом.

Види бурових самохідок

Самохідні бурові установки бувають гідравлічними, малогабаритними і колонкового буріння.

Установки гідравлічні вручну не управляються. Для цих цілей використовується пульт, що дозволяє автоматизувати процес буріння. Працювати на такій установці можна при будь-якій погоді. Ще один позитивний момент: вони не потребують джерелі електроенергії. Живлення відбувається від автомобільного двигуна. Буріння забезпечується важким буром, але при щільних грунтах бур може не впоратися зі своїм завданням. Тому існує можливість збільшувати тиск через гідроциліндр.

Встановлення малих розмірів використовуються для буріння свердловин на глибину не більше 100 м. Невеликі розміри дозволяють монтувати в кузові легкової машини, наприклад, пікапа. За характером робіт їх ділять на два типу: гідравлічні і з електричним двигуном. Бурові рухи здійснюються за допомогою електроприводу, який управляє рухами троса. При цьому установка переміщається вздовж щогли.

Електроенергія може надходити від будь-якого джерела: генератора, двигуна автомобіля, мережі.

В установках колонкового буріння використовується гідравліка. Сам бурової процес проходить по колу, як при різанні тіста для пельменів з допомогою чарки. При цьому ділянка ґрунту в центрі залишається не зворушеним. У разі буріння на воду така установка застосовується тільки для робіт з прокладання трубу з невеликим діаметром. Установка здатна формувати отвори шириною до 60 мм і глибиною від 1200 м. Колонкове буріння проводитися в різному грунті і під будь-якими кутами.

Найчастіше цей спосіб застосовується для розвідувального буріння.

Плюси і мінуси

Переваги:

  • для переміщення не потрібно транспортний засіб;
  • висока прохідність установки;
  • достатня швидкість пересування;
  • відсутність необхідності проводити монтаж і демонтаж;
  • низька собівартість і висока швидкість робіт;

Недоліки у самохідних бурових установок, звичайно, теж є:

  • складність буріння на велику глибину;
  • низька потужність, що знижує можливості буріння твердих грунтів;
  • необхідність забезпечення під’їзду до місця буріння.

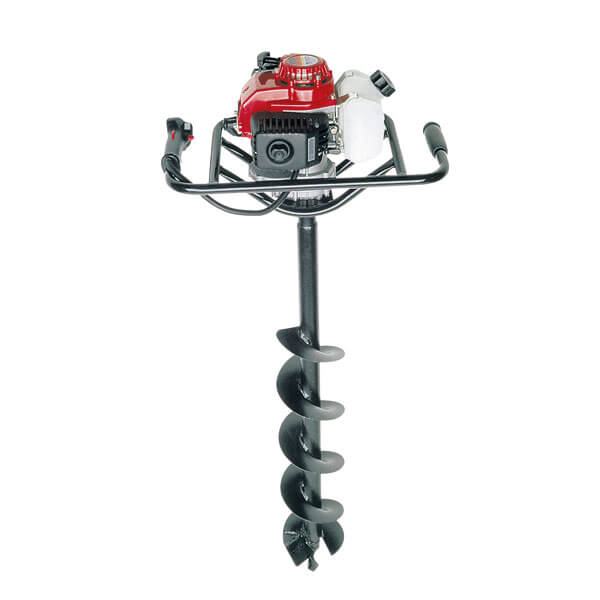

Мотобури і бензобури

Міні техніка з можливістю рити яму завжди стане в нагоді в господарстві. З її допомогою можна пробурити свердловину на пісок, для абіссинського колодязя, яму для встановлення паркану, посадки дерева, будівництва стовпчастого фундаменти, пристрої ополонці і т. п. В основі дії мото та бензобуров лежить шнековий принцип.

Як вибрати бурильну установку для свердловини

Незважаючи на малі розміри, вони здатні робити великі справи.

Мотобури і бензобури для буріння свердловин надійні, не потребують підготовчих роботах, відрізняються легкістю і мобільністю, відносно дешеві і в теж час володіють великою потужністю і продуктивністю. Для буріння свердловин різних розмірів існує набір різних шнеків. Змінити бур легко, оскільки для цього існують спеціальні знімачі, як у дрилі.

З бензобуром можна збільшити глибину буріння використовуючи спеціальні стрижні-подовжувачі.

Мотобури і бензобури діляться на двотактні і чотиритактні. Останній варіант, звичайно, могутніше. Працюють вони на бензині АІ 92, однак потребують додавання олії з розрахунку 25(бензин) до 1(олія) — як для мопеда.

У сучасних моделях мото – і бензобуров передбачена функція автоматичного відключення. Автоматика спрацьовує при втраті керування і при заїданні в складному грунті. В останньому випадку стане в нагоді функція зворотного ходу. Для управління такими пристроями достатньо двох осіб.

Ціни

Якщо узагальнити ціни на обладнання, за допомогою якого можна пробурити свердловину, то вартість буде великий — від 30 000 до 1 700 000 рублів:

  • Найдорожче обходяться самохідні бурові установки, оскільки це фактично автомобіль або трактор, забезпечені специфічним обладнанням.
  • Пневматичні установки з гідравлічним приводом обійдеться майбутньому власнику в суму від 230 000 до 1 700 000 рублів.
  • Бурові не самохідні установки з електричним і пневматичним приводом — від 45 000 до 500 000 рублів.
  • Установки для буріння м’яких і середніх порід можуть обійтися в суму від 70 000 до 140 000 рублів.
  • Мотобури і бензобури найдоступніший варіант для свердловин під воду. Ціни варіюють в залежності від потужності, робочого об’єму двигуна і діаметра шнека. Більше всього на ціну впливає потужність двигуна. Купити мотобур або бензобур можна від 6200 до 94 500 рублів.

Буровий інструмент

До бурового інструменту для буріння свердловин відноситься:

  • Бури. Їх відмінності визначаються станом ґрунтів. Бури бувають: конусними, скельними, траверсными, короткошнековыми, шнеками телескопічними і т. д.
  • Труба бурильна. Це категорія безшовних металевих труб, призначених для виробництва геологічного буріння. З їх допомогою здійснюється спуск і підйом інструменту, передача обертального моменту на різці, створення осьової навантаження на інструмент, транспортування бурову шахту розчину або стисненого повітря.
  • Труба обсадна. Використовують для запобігання осипання ґрунту після буріння свердловини. Свердловина може складатися з однієї труби або з цілої колони обсадних труб.
  • Пристрої для підйому і вилучення керна. Цей пристрій допомагає видавлювати керн з грунтом. При розвідувальному бурінні керн зберігається як джерело інформації, при робочому його викидають.
  • Долото. Це інструменти, яким руйнують грунт при бурінні свердловини. Розрізняють долота за характером руйнівних впливів: ріжучі, скалывающие, руйнують і т. п.
  • Перехідники. Призначені для з’єднання труб. Насамперед, вони застосовуються при з’єднанні бурильної труби з колонкової трубою.
  • Вилки шнекові. Застосовуються для утримання шнека на гирлі свердловини.
  • Фільтри. Є обов’язковим елементом будь свердловини на воду, крім класичного колодязя.
  • Стакани забивні. Використовуються при бурінні свердловин забивным способом в грунтах м’яких і рихлих.
  • Желонка. Це циліндр з ріжучим черевиком і зворотним клапаном всередині. Використовується в тому випадку, якщо грунт пухкий і м’який, і є необхідність очищати свердловину від піску.
  • Бурова ложка. Застосовується для роботи з сипучими ґрунтами. Це металевий циліндр із поздовжньої прорізом. В ній один край заточений як різак, інший повернутий всередину. Величина прорізи формується під структуру ґрунту.
  • Хомуты обсадних труб. Призначені для захоплення обсадної труби або колони труб і їх переміщення по свердловині. Складаються з двох частин, що охоплюють поверхню труби.

Частина інструментів носять універсальний характер і використовуються при всіх видах буріння. Інші можуть використовуватися тільки в особливих випадках. Чим більше свердловина, тим складніше буріння, тим більше потрібно інструментів. Перерахувати всі з них складно.

Головне, щоб були бур, обсадна труба і фільтр, все інше удосконалює свердловину, робить її надійною і продуктивніше.

Замість висновку

Будь-яка свердловина — це дуже вузький колодязь. Щоб пробурити найпростіший колодязь, необхідно мати: ручний бур, штанги і набір обсадних труб. Але на купівлі, завжди можна заощадити. Наприклад, штанги робляться із звичайних труб, з’єднаних хрестовиною. Ріжучі насадки умільці виготовляють з листової сталі 3 мм завтовшки. Заточувати їх потрібно з урахуванням обертання лез бура за годинниковою стрілкою.
