Двоповерхові будинки та будинки з мансардою популярні. Схеми опалення таких будинків розроблені фахівцями давно, багаторазово перевірені, їх головні моменти перекочовують з проекту в проект.
Керуючись проектом, опалення в двоповерховому будинку створити не складно. Але що робити якщо проекту немає?
Опалення двоповерхового будинку настільки складна, що “майстри” роблять його, проектуючи буквально “на ходу”. Застосовуючи типові схеми, прийоми, методи, які дозволяють створити правильне опалення.
Немає особливих перешкод, щоб зробити опалення в двоповерховому будинку своїми руками. Або керувати роботою “чужих рук” самостійно. Вся виконувана робота по монтажу опалення не складна.
В першу чергу важливо не допустити кардинальних «промахів і ляпсусів». Тоді опалення в двоповерховому будинку буде працювати правильно і стабільно. Що ж в першу чергу необхідно враховувати…
Що не слід робити при монтажі опалення в двоповерховому будинку
У першу чергу варто керуватися сучасними уявленнями про
опалювальних системах.
- Схеми опалення повинні бути звичайними двотрубними.
Послідовна, Однотрубна, Самотечная, «всяка там Ленінградка», – летять у смітник, і звідти більше ніколи не витягуються. Весь цей архаїзм має досить істотні недоліки, у першу чергу, вимагатиме більше грошей на створення, і при цьому не буде працювати нормально. - Потрібно не довіряти «ділкам від радіаторів», які намагаються ускладнити, говорять про проблеми і малюють хитромудрі візерунки. В опаленні все досить просто. Як правило, не потрібна гидрострелка.
Розводка буде найпростішої, якщо є звичайний набір для двоповерхового будинку, – один котел (в т. ч. один резервний), і 3 споживача – бойлер непрямого нагріву, тепла підлога, радіаторна система.
Розміщення котла та обладнання котельні
Газовий котел встановлюється у відповідності з проектом газифікації. Твердопаливний – щоб зручно вивести високий димар. У будь-якому випадку обладнання шумить. Йому розміщують в окремому приміщенні – топкової.
Газовий котел автоматизований, може керувати і бойлером непрямого нагріву.

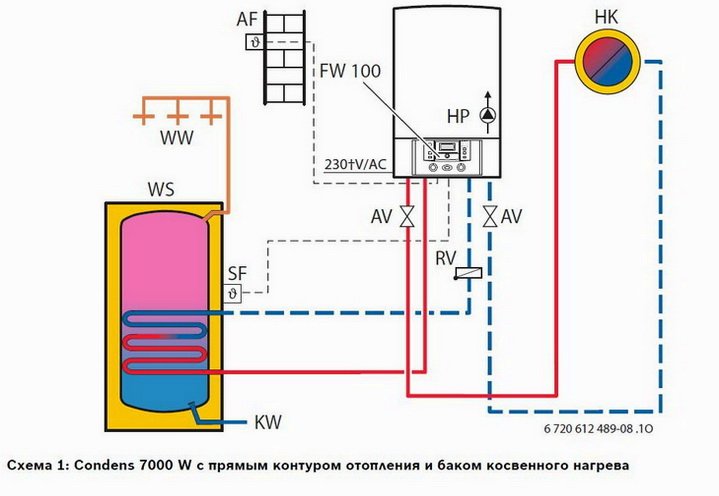

Звичайна схема підключень до автоматизованого газового котла на 4 відводу (можуть бути 3 відводу або 2 відводу, – необхідно користуватися схемами виробника).
Схема підключень до підлогового газового котла з виносним насосом
Твердопаливний котел вимагає установки насоса, групи безпеки, змішувального вузла. Все це утворює обв’язку твердопаливного котла – як зробити правильну обв’язку твердопаливного котла
Який потрібен насос і діаметри труб
Звичайний питання при самостійному створенні опалення в будинку (в т. ч. і двоповерховому), який знадобиться циркуляційний насос для радіаторної системи. Вибір простий – або насос 25-40 (0,4 атм.), або 25-60 (0,6 атм.).
Для опалювальної радіаторами площею до 170 кв. м годиться 25-40. Якщо площа в межах 170 – 260 кв. м – 25-60. Якщо більше 260 м – 25-80. Не варто брати насос з запасом, це лише веде до невиправданої перевитрати грошей і може призвести до шуму в системі опалення.
Про сучасних насосах для системи опалення
Автоматизовані котли забезпечуються вбудованим насосом

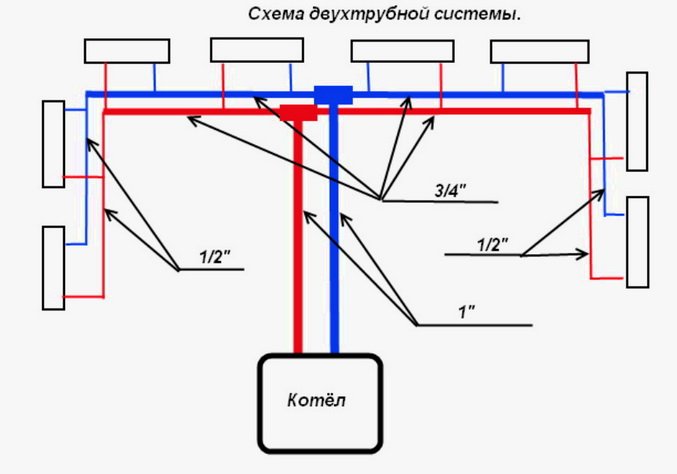

Діаметри трубопроводу (внутрішні) для приватного будинку вказані на схемі.
Від котла до першого розгалуження – 25 мм. В гілках на поверсі – 20 мм, окремі підключення, радіатори (до 2 шт.) – 16 мм.
Пенопропілен характеризують зовнішнім діаметром, з урахуванням товщини стінки, – 32, 25, 20 (мм).
Узагальнена схема опалення двоповерхового будинку
В межах одного поверху схема розводки опалювального трубопроводу може бути обрана який завгодно:
- тупикової, два плеча до 5 радіаторів в кожному,
- попутної, зазвичай при кількості радіаторів більше 10 шт.,
- променевої, за примхою творця (замовника), при неможливості прокладки труб уздовж стін, але можливості прокладки під полом…

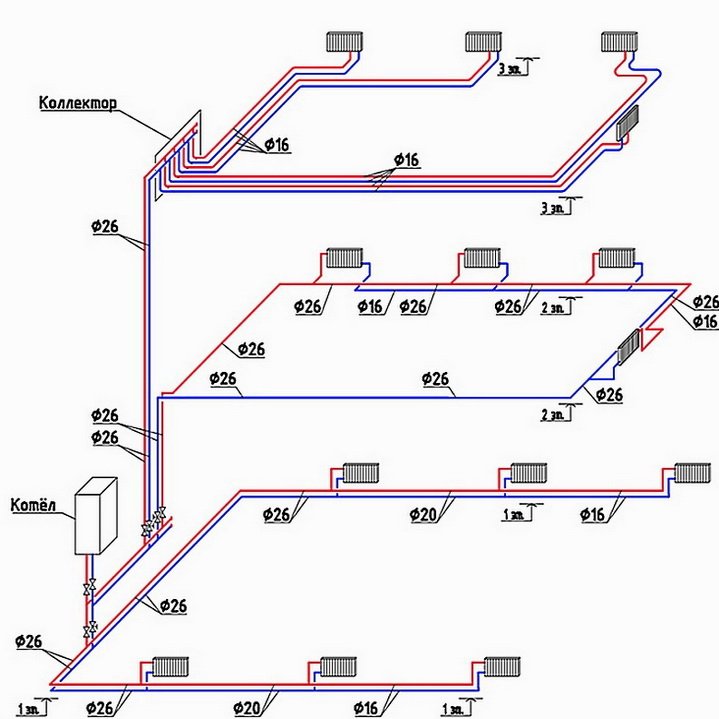

На схемі для прикладу вказані 3 поверхи і двотрубні схеми опалення:
– 1 поверх – тупикова,
– 2 поверх – попутна;
– 3 поверх – променева.
Важливо встановити балансувальні крани:
- на обратці другого поверху, щоб налаштувати його відносно першого (другий поверх, як правило, вимагає менше енергії);
- на кожному плечі тупикової схеми;
- на кожній гілки променевої (колекторної) схеми;
- на кожному радіаторі на обратці (на подачі – термоголовка при автоматизованому котлі або запірний кран).
Також все обладнання підключається через кульові крани (або балансувальні), для можливості демонтажу.
Відведення повітря, слив, ухили
При створенні опалення в двоповерховому будинку важливо зробити необхідні ухили труб.
Повітровідвідник встановлюється у вищій точці кожного стояка (стояк також є відмінним сепаратором – збирачем повітряних бульбашок).
Також воздухоотводчиками (кранами Маєвського) забезпечуються всі радіатори, які встановлюються горизонтально або з невеликим підвищенням до крана Маєвського (зворотний ухил не допустимо).
У нижній точці всієї системи труб, на обратці у котла робиться зливний кран і можливість випуску води в каналізацію або ємність в підвалі…
Ухили всіх труб робляться до стояка і можуть бути мінімальними.
Останній радіатор в тупиковій схемі – вище інших. В кільцевій попутної схемою найвища точка в кільці вибирається довільно, – пониження (злив) до стояка.
Неприпустимі зворотні схили, П-образні обходи, наприклад, для дверей і т. п. Якщо виникають проблеми із забезпеченням одного ухилу з-за перешкод, конфігурацій приміщення, то як правило, вибирають іншу схему підключення радіаторів.
Тип трубопроводу і радіаторів
Відомо, що тиск в індивідуальному опаленні будинку або квартири не перевищує 4 атм. (працює запобіжний клапан при 3,5 атм.).
Рідина, в основному вода, в обсязі 50 -150 літрів заливається в систему опалення один раз, що мінімізує наявність образива, солей. Як правило, для двоповерхового приватного будинку оптимальним вибором по ціні-якості є алюмінієві секційні радіатори.

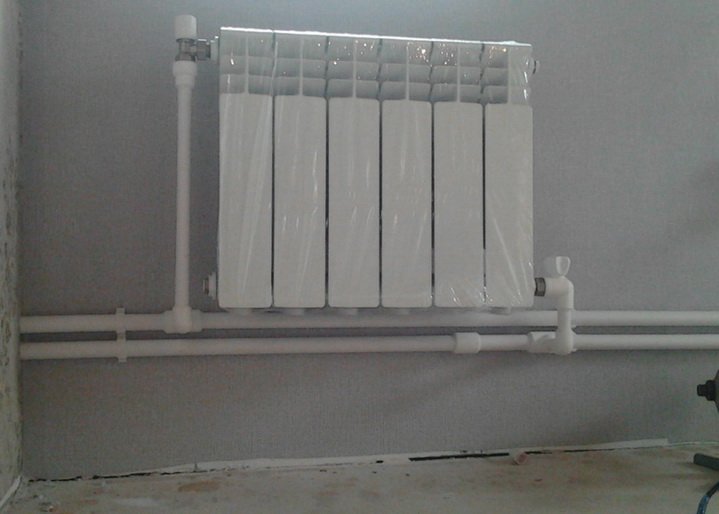

На фото – підключення алюмінієвого радіатора поліпропіленовим трубопроводом з встановленням дросельних кранів в тупикової схемою розводки.
Їх характеристик досить для тривалої безпроблемної роботи в даних умовах. Але також можлива установка і сталевих панельних.
Як вибрати і закріпити радіатори
Так звані програми розрахунку тепловтрат будинку, калькулятори, не можуть бути точніше, ніж приблизні розрахунки тепловтрат по площі будинку.
Справа в тому, що споживач не може точно вказати дані – скільки енергії йде з вентиляцією (головні тепловтрати) і скільки приходить з сонячним світлом через вікна (досить істотний приплив) та ін. Не може точно вказати і характеристики шарів в конструкціях. Тому всі «тепло-калькулятори» непридатні для точних об’єктивних розрахунків.
Але особлива точності при підборі потужності радіаторів і не потрібно. Так для низькотемпературного обігріву (рекомендується) потрібно брати кількість секцій з великим запасом в плюс.
Труби для опалення
Багато умільці рекомендують поліпропіленові труби для опалення, в тому числі і для двоповерхового будинку. Але монтажні контори, які дорожать своєю репутацією не будуть братися за поліпропілен. Причина – відсутність можливості контролювати якість стиків, а також зробити цей стик по стандарту. Яке буде переріз в кінці труби, скільки буде напливів всередині, коли місце зварювання потече… – на все воля тремтячою руки монтажника…
Трубопровід з металопластику, наприклад, здається з гарантією. Самі труби тонше, з’єднання, конфігурації рівні, естетичні.
Варто братися за металопластик, відклавши в сторону дешевий поліпропілен – вирішують замовники, згідно з баченням перспектив і вимірявши товщину мішка з грошима.
Як правильно виконати монтаж пластикового трубопроводу
Монтаж своїми руками
Якщо дійсно не вмієте тримати молоток в руках”, то за створення опалення двоповерхового будинку своїми руками братися не варто. Доведеться виконувати процеси:
– задавати рівень розташування радіаторів, трубопроводів, знаходити точки кріплення;
– бурити безліч отворів, в т. ч. і великого діаметру під труби;
– з’єднувати різьбові з’єднання з підмоткою лляної клоччям зі змазкою,
– розмічати положення фітингів, різати, труби по довжині, стикувати (зварювати) трубопроводи
– вести бетонні, штукатурні роботи.
– проектувати, креслити схему з’єднань, вираховувати…
