Налаштувати фурнітуру так, щоб вікно щільно закривалася і легко відкривалося — нескладно.

Регулювання пластикових вікон майже завжди входить в базовий перелік послуг, пропонований віконними компаніями. Але пропозиція — це одне, а як воно реалізується на практиці — це зовсім-зовсім інше. Так що мінімальний набір знань і навичок з «налаштування» віконного механізму краще придбати заздалегідь, щоб при необхідності своїми руками усувати дрібні несправності.

Зміст

Загальні відомості про регулюванню

Навіщо потрібна ця операція?

ПВХ вікно — це досить складна конструкція, функціонування якої забезпечується спеціальним механізмом — фурнітурної обв’язкою. Завдяки роботі фурнітури стулка вікна відкривається в різних положеннях, а при необхідності може притискатися до рами по всьому її периметру.

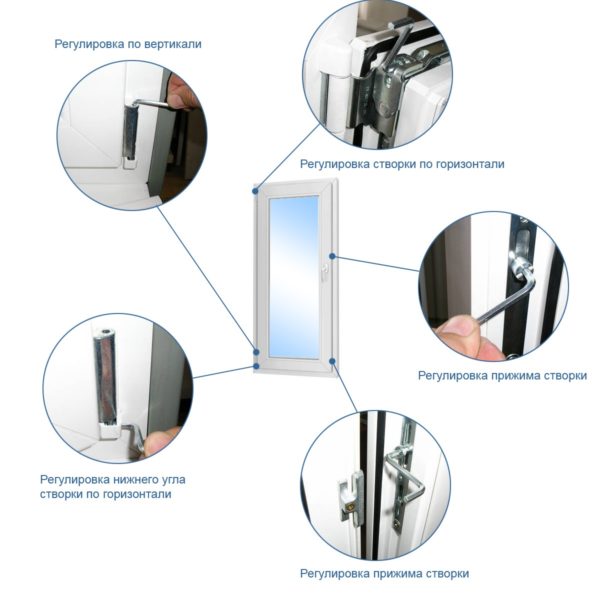

Загальна схема процесу регулювання з зазначенням основних об’єктів, що представляють для нас інтерес

Зворотною стороною цієї функціональності є певна «примхливість» механізму. Протягом всього терміну експлуатації фурнітура (запірні частини, і петлі) відчуває значні навантаження. В результаті стулка не відкривається (закривається) так, як треба, і нам доводиться розбиратися, як відрегулювати пластикові вікна.

Основні завдання, які вирішує налаштування фурнітури ПВХ вікон:

Вибір оптимального притиску. Іноді для літнього і зимового часу рекомендують вибирати різне зусилля притиску. Влітку забезпечується природна вентиляція (плюс трошки «відпочиває» ущільнювач), взимку — максимальна герметичність. Добитися цього можна за рахунок регулювання притискних роликів.

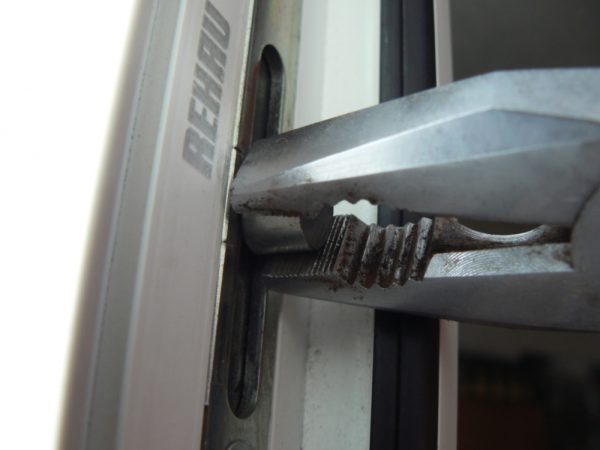

Обертання ексцентричних запірних роликів дозволяє підібрати оптимальний рівень притиску

Регулювання притиску стулки до рами — один з найбільш дискусійних питань. Фахівці у віконній галузі розділилися на два табори: одні вважають цю операцію чи не обов’язковою, інші стверджують, що особливого ефекту це не дає. Я багато в чому схиляюся до другого варіанту: братися за зміну притиску по периметру потрібно тільки в тому випадку, якщо це дозволить вирішити якусь проблему. Для профілактики — не варто!

Усунення продування. Нещільний притиск стулки до рами може бути викликаний або її перекосом, або неякісною роботою запірних цапф. В обох випадках продування можна усунути, скорегувавши положення стулки за допомогою петель.

Усунення перекосу. Стулка зі склопакетом — досить важка конструкція, і тому навіть міцна петля з часом деформується під її вагою. В результаті конструкція перекошується, що призводить до проблем з відкриванням і закриванням, а також до заїдання запірного механізму. Виправити положення стулки можна двома способами: або правильно расклинив склопакет, або відкоригувавши положення петель.

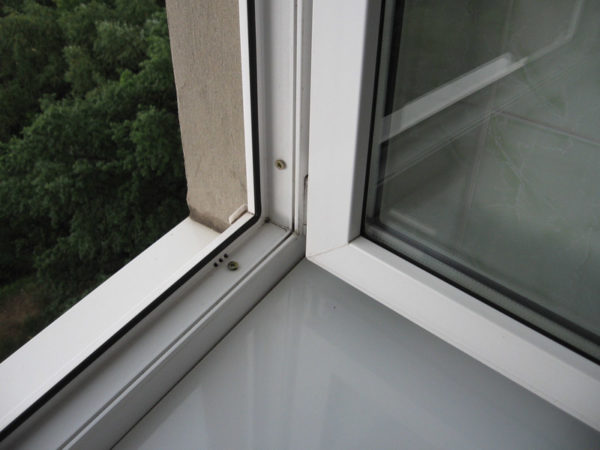

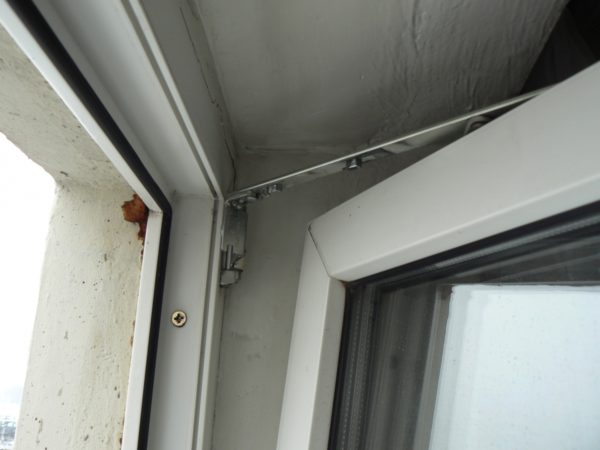

Петлі під вагою конструкції деформуються, що призводить до перекосу — його доводиться усувати

В принципі, всі три завдання можна вирішувати методом проб і помилок: конструкція петель та інших елементів це дозволяє. Але куди краще скористатися інструкціями: так налаштування фурнітури буде більш ефективною і займе менше часу.

Що потрібно для роботи

Регулювання стулки у металопластикових вікон — це не сама трудомістка задача. Для її виконання нам будуть потрібні:

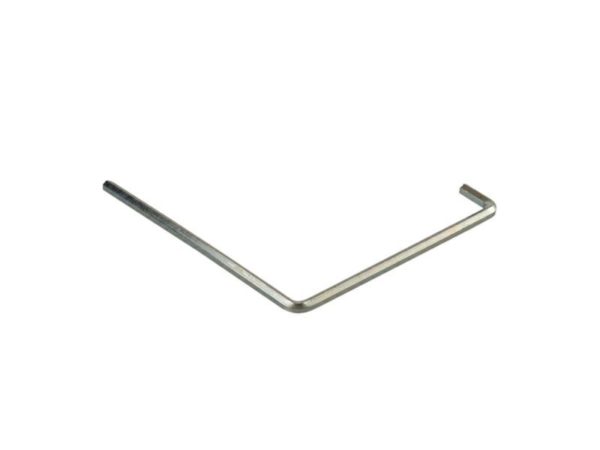

Стандартний шестигранник для регулювання фурнітури

Шестигранний ключ на 4 мм — найголовніший інструмент.

Краще взяти кілька ключів різної конфігурації — так простіше буде підібрати найбільш зручний варіант для того чи іншого гвинта.

Викрутка хрестова.

Ніж штапиковочный.

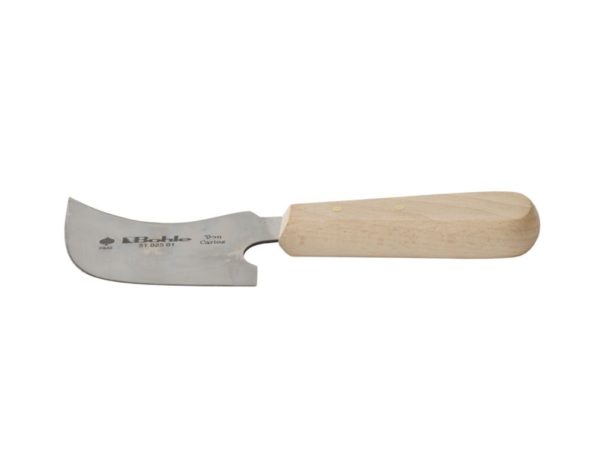

Штапиковочный ніж з широким і міцним лезом відмінно підходить для регулювання вікна

Пластиковий молоток для штапиків.

Лопатка для склопакета.

Ганчір’я для протирання фурнітури.

Підкладки під склопакет

Мастило для фурнітури в маслянці або аерозолі.

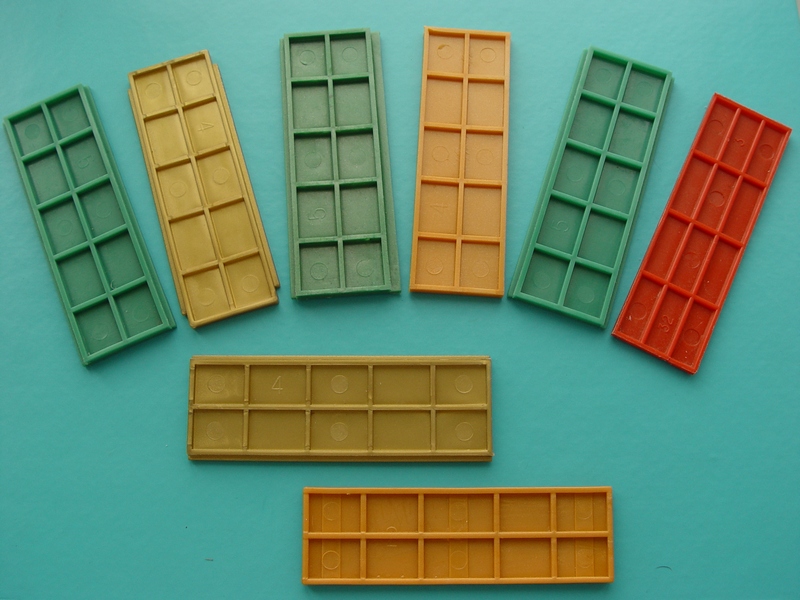

Для вирівнювання склопакета використовуємо дистанційні пластикові підкладки різної товщини

Крім того, я б порадив завантажити пакет документації від виробника фурнітури. Звичайно, нижче я наведу інструкцію з виконання найбільш важливих операцій, але вона описує загальну послідовність дій. При цьому у деяких фурнітурних систем можуть бути свої особливості функціонування та налаштування. Так що в питанні, як регулювати пластикові вікна, бажано орієнтуватися в першу чергу на думку виробника.

Інструкція з петлевою регулюванню для фурнітури Siegenia aubi favorit

Технологія регулювальних робіт

Операція 1. Літній та зимовий режим роботи фурнітури: регулювання по притиску

Перша задача, яку слід вирішити — це вибір оптимального притиску. Вище я зазначив, що тут краще орієнтуватися на золоте правило — «не поламалося — не чини!». Простіше кажучи, не турбує притиск — і добре!

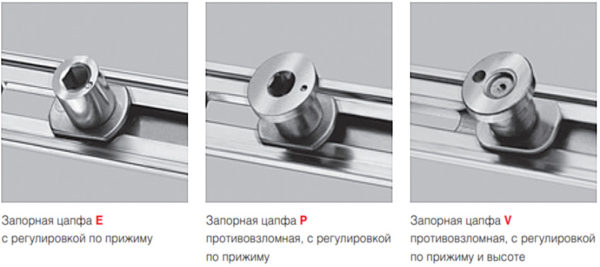

Фото різних запірних елементів з можливістю регулювання притиску

Якщо ж стулку по всьому периметру продуває, і це створює дискомфорт — потрібно збільшити зусилля притискного ролика. Ціна послуг майстра-регулювальника буде немаленькою (в Москві може доходити до 500-700 рублів за стулку), так що варто навчитися справлятися своїми силами.

Методика регулювання притиску:

Ілюстрація Опис операції Підготовка.

Відкриваємо стулку, встановлюючи її приблизно під прямим кутом до площини вікна.

Протираємо фурнітуру ганчіркою або ганчіркою для видалення пилу і залишків мастила.

Визначення рівня притиску.

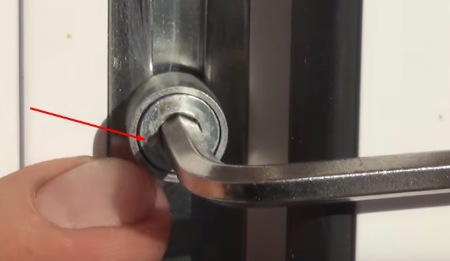

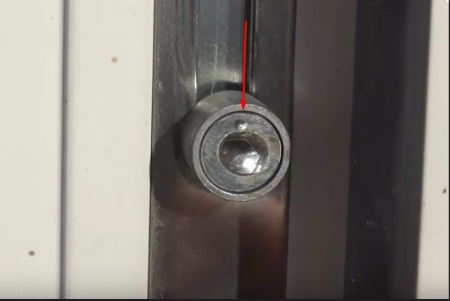

Звертаємо увагу на запірні цапфи. У більшості фурнітурних систем на цих деталях є спеціальні позначки. У нейтральному положенні позначка повинна перебувати у верхній частині притискного ролика. Установка річного притиску.

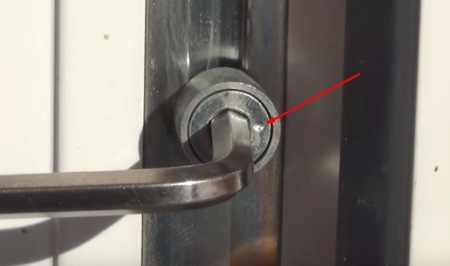

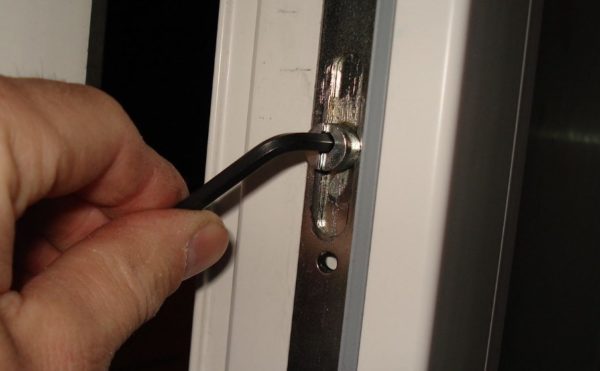

Вставляємо у гніздо на торці цапфи шестигранний ключ і проворачиваем його проти годинникової стрілки так, щоб ризику «дивилася» від ущільнювача.

За рахунок зміщення ексцентрика при повороті притиск послаблюється.

Установка зимового притиску.

Якщо потрібно підвищити герметичність, діємо навпаки, повертаючи ключ за годинниковою стрілкою.

Ексцентрик стає в потрібне положення, і ролик в закритому стані щільно притискається до відповідної планки.

Регулювання всіх точок.

Повторюємо операцію для всіх запірних цапф по периметру вікна.

Операція 2. Усунення провисання стулки

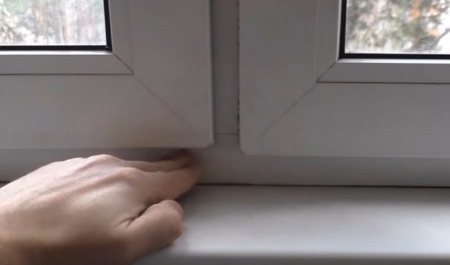

Відрегулювати пластикові вікна можна і в тому випадку, якщо стулка провисла під власною вагою. «Симптоми» провисання — це, в першу чергу, зачіпання нижнього краю конструкції за раму при закриванні і проблеми при повороті ручки. Вирішується проблема або налаштуванням петель, або переміщенням усередині склопакета стулки.

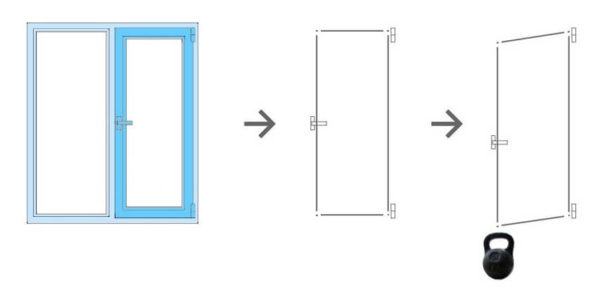

Схема, що показує, як провисає стулка

Інструкція з ліквідації провисання:

Ілюстрація Опис операції Регулювання петлями Визначення напрямок зсуву.

Оглядаємо конструкцію, визначаючи характер провисання стулки.

При необхідності кілька разів відкриваємо і закриваємо вікно для точної локалізації проблеми (ділянки затирання).

Забезпечення доступу до гвинтів.

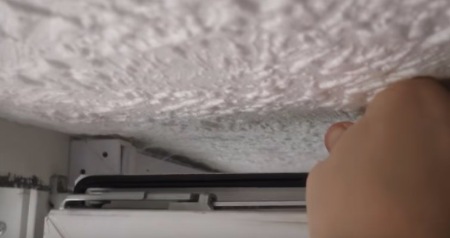

І з нижньої і верхньої петлі знімаємо пластикові накладки, які закривають гвинти.

При необхідності край накладки підчіплюємо викруткою чи вістрям ножа.

Підняття стулки по вертикалі.

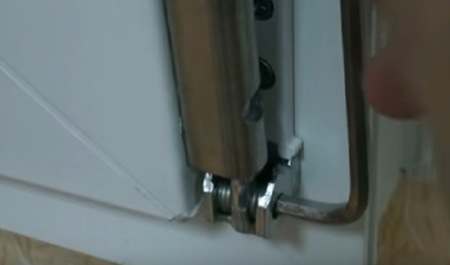

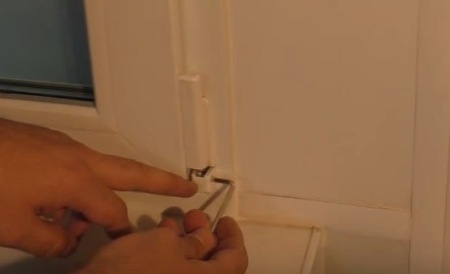

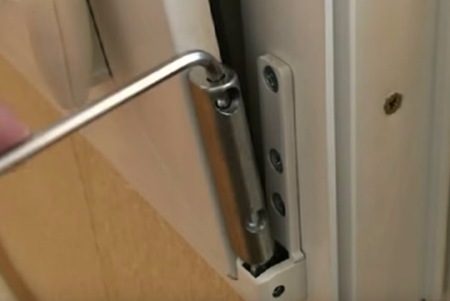

Встановлюємо шестигранник у верхній торець нижньої петлі і робимо кілька оборотів за годинниковою стрілкою, піднімаючи стулку.

Піднімаємо конструкцію до усунення затирання. Роботи треба виконувати на прочиненими стулці, періодично перевіряючи, наскільки легко вона закривається.

Притиск нижнього кута.

Закриваємо стулку і переходимо до регулювання нижнього кута. Для цього вставляємо ключ в нижній регулювальний гвинт (можна зняти пластикову накладку) і обертаємо його, зміщуючи стулку в горизонтальній площині.

При обертанні за годинниковою стрілкою стулка підходить ближче до петлі, проти годинникової — відходить далі від неї.

Притиск верхнього кута.

Відкриваємо стулку, встановлюючи її перпендикулярно вікну.
Шестигранним ключем обертаємо регулювальний гвинт на верхній петлі. При цьому верхній кут буде притягатися до петлі, або відходити від неї.

Розклинювання стулки Зняття штапиків.

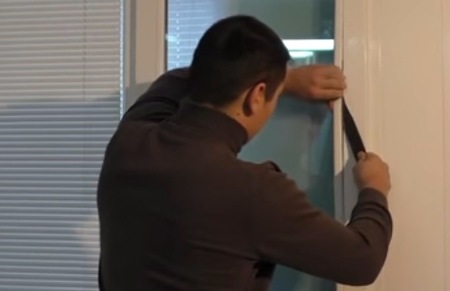

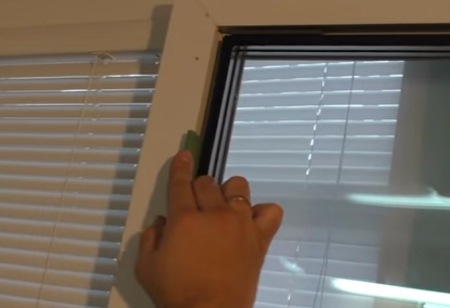

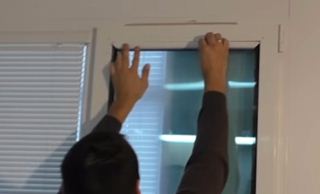

Краї штапиків піддягаємо плоским шпателем або штапиковочным ножем.

Після цього акуратно знімаємо штапики, не забуваючи промаркувати, де який.

Визначення місця перекосу.

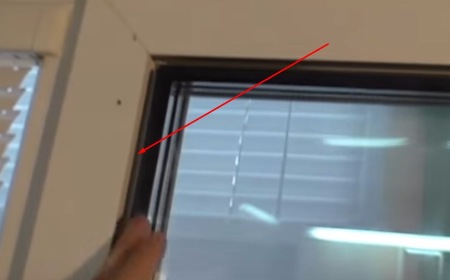

Оглядаємо склопакет в стулці. Як правило, проблема зі зміщенням скління з’являється там, де склопакет впритул притискається до внутрішньої поверхні профілю. Це відбувається при провисанні стулки під власною вагою. Найпоширеніший випадок — притиск у верхньому куті зі сторони відкривання. Підведення стулки.

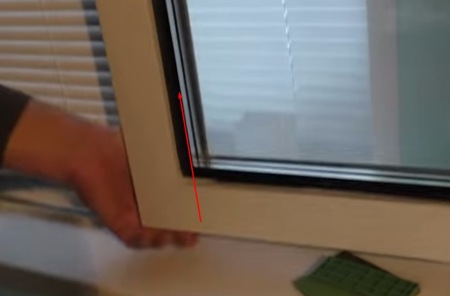

Беремо стулку за нижній кут і піднімаємо її на 1-3 див. При цьому склопакет повинен відійти від внутрішньої поверхні профілю з утворенням невеликого зазору.

Для тимчасової фіксації цього зазору і вирівнювання склопакета можна використовувати пластиковий шпатель або спеціальну лопатку.

Розклинювання пакета.

У утворився зазор вставляємо пластикову прокладку завтовшки близько 5 мм
При сильному перекосі можна використовувати дві окремі прокладки по 3-5 мм.
Після того як ми відпустимо нижній край стулки або винесемо лопатку, прокладка буде затиснута між склопакетом і профілем і не дасть склінню зміщуватися під власною вагою.

Установка штапиків.

Штапики ставимо на місце, орієнтуючись на які нанесені раніше позначки.

Забиваємо штапики рукою або спеціальним молотком.

Перевіряємо працездатність вікна.

Контролюємо якість вирівнювання: достатньо відкрити стулку, встановивши її перпендикулярно вікну. Якщо ми налаштували фурнітуру правильно, стулка не буде ні захлопуватись, ні розчинятися під власною вагою.

Якщо відкрита стулка нерухома — значить, робота виконана правильно!

Операція 3. Усунення продування з-під ущільнювача

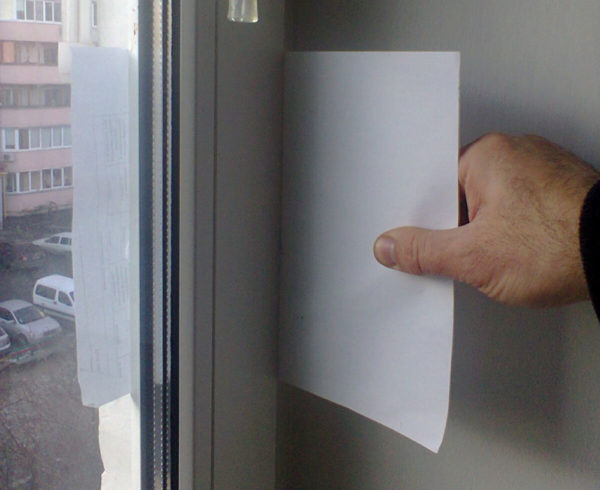

Якщо лист, затиснутий між рамою і стулкою, легко витягується в цьому місці потрібно посилити притиск

У ряді випадків при перекосі стулки вікно не закривається повністю, і по периметру утворюються локальні області продування. Усунути ці щілини можна з мінімальними трудовитратами.

З продуванням по периметру боремося так:

Ілюстрація Опис операції Пошук проблемного місця.

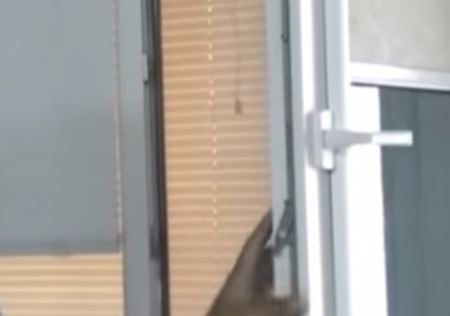

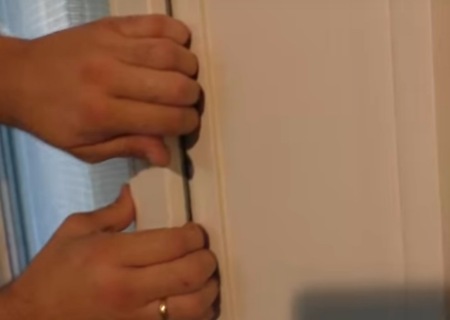

Закриваємо стулку і виставляємо фурнітуру в закрите положення. Після цього беремося руками за край стулки і намагаємося відтягнути його від рами. Проблема там, де стулка буде вигинатися відносно легко — це свідчить про відсутність якісного притиску.

Також можна перевірити притиск, закладаючи лист між рамою і стулкою (приклад показаний на ілюстрації вище). Якщо папір можна витягнути без зусиль — означає, сила фіксації тут недостатня.

Регулювання петлями.

Для початку виконуємо звичайну регулювання, усуваючи перекіс шляхом обертання гвинтів на петлях. Приблизно в половині випадків це допомагає. Зняття відповідної планки.

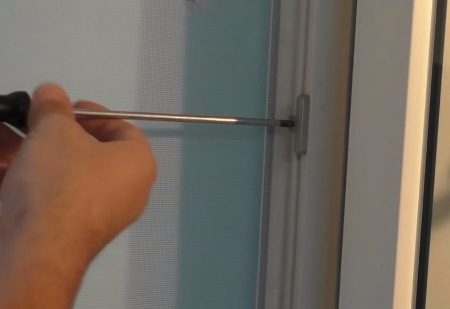

Там, де притиск недостатній, знімаємо відповідну планку. Робиться це просто: досить викрутити фіксуючий гвинт за допомогою хрестової викрутки. Виготовлення прокладки.

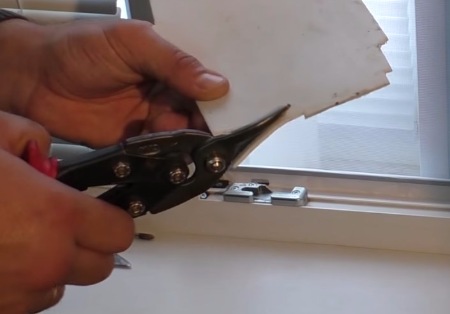

З пластику товщиною близько 1 мм вирізаємо прокладку під основу відповідної планки. Бажано використовувати жорсткий матеріал — так прокладка не буде сильно деформуватися при стисненні. Установка відповідної планки.

Під основу відповідної планки укладаємо прокладку, яка підніме її над профілем.

Фіксуємо планку кріпильним саморізом, після чого лезом акуратно зрізаємо виступаючі частини пластику.

Перевіряємо якість притиску. При надмірному зусиллі трохи відсуваємо стулку від рами, обертаючи регулювальні гвинти.

Після завершення всіх регулювальних операцій фурнітуру (а краще — і ущільнювач) варто змастити. Це полегшить роботу системи і знизить її знос: усунення перекосу з’являться зазори між деталями, і мастило в цих місцях буде явно не зайвою.

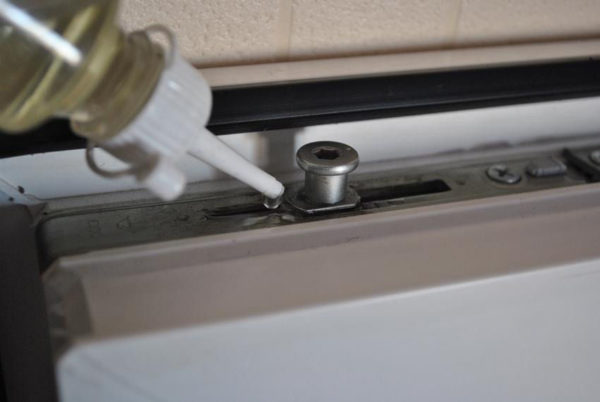

Мастило — обов’язковий завершальний етап регулювання

Висновок

Навчитися регулювати пластикові вікна самостійно при бажанні може кожен. Досить слідувати рекомендаціям у тексті та у відео, яке я підібрав для цієї статті, не поспішати і контролювати результат кожної операції. Якщо ж на кожному з етапів у вас виникнуть складності — ви завжди можете отримати консультацію в коментарях!
