Двосхилий дах є найбільш популярною покрівельної конструкції, якої обладнують приватні житлові будинки, лазні, гаражі та інші будівлі. Будівництво покрівлі такого типу – раціональне вирішення питання захисту внутрішніх приміщень від проникнення атмосферних опадів, вітру і холоду. У процесі проектування двосхилим даху центральне місце займає розрахунок висоти коника, визначення ухилу і площі скатів. Від цих трьох параметрів залежить термін експлуатації і ефективність перекриття, тому в цій статті ми розповімо, як самостійно розрахувати основні параметри і технічні характеристики покрівлі, не використовуючи програму-калькулятор.

Зміст статті

  • 1 Функції конькового з’єднання
  • 2 Методи обчислення висоти і площі даху
  • 3 Визначення висоти даху
  • 4 Відео-інструкція

Функції конькового з’єднання

Коником називають найвищу точку двосхилим даху, горизонтальне ребро, яке знаходиться у місці з’єднання площин схилів. Він монтується на заключному етапі покрівельних робіт, але до установки обрешітки на кроквяні ноги. Довжина коника двосхилим покрівлі відповідає довжині ската. Цей елемент кроквяної каркаса вирішує наступні завдання:

Як розрахувати висоту конька і площа двосхилим даху — відео інструкція та фото

Розташування коника в кроквяної системі двосхилим даху

  • Головна функція коника – бути опорою для верхньої частини кроквяних ніг даху. Він пов’язує між собою всі пари крокв, надаючи конструкції жорсткість, рівномірно розподіляючи вагу покрівельного матеріалу двосхилим покрівлі.
  • Забезпечення циркуляції повітря. Повітряний зазор, який утворюється в місці обладнання коника оберігає кроквяний каркас від застою повітря і загнивання, забезпечує провітрювання всі дерев’яних елементів, завдяки чому термін експлуатації двосхилого даху збільшується.
  • Важливо! У процесі проектування даху потрібно вибрати і правильно розрахувати висоту розташування коника. Якщо приміщення, розташоване під склепінням даху, використовується як житлове, то вибір роблять, виходячи з бажаної висоти стелі, в інших випадках розрахунок виконують, спираючись на рекомендований кут нахилу скатів.

    Як розрахувати висоту конька і площа двосхилим даху — відео інструкція та фото

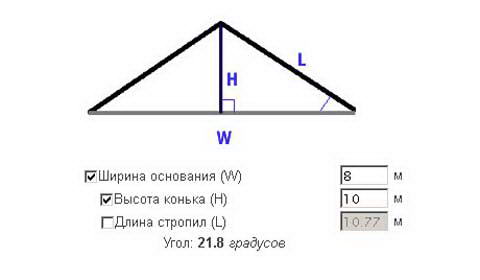

    Вікно онлайн-калькулятор, який розраховує висоти коника

    Найпростіше виконати обчислення, використовуючи спеціальну програму калькулятор, ввівши вихідні дані в яку, можна визначити висоту гребеня, площа скатів і підпокрівельного приміщення.

    Методи обчислення висоти і площі даху

    Виконати розрахунок висоти конька і площі двосхилим покрівлі та інших супутніх параметрів можна, не використовуючи програму-калькулятор. Для цього потрібне знання елементарних геометричних формул, які, сподіваємося, ви не встигли забути з шкільних часів. Самостійно розрахувати коник можна двома простими методами:

    • Математичний. Цей спосіб заснований на формулі обчислення довжини катета трикутника. Якщо уявити подвійні дах у вертикальному розрізі, вона утворює рівнобедрений трикутник. Висотою гребеня називають відрізок, що йде від середини підстави до вершини трикутника (даху). Щоб визначити, чому одно це відстань, треба скористатися формулою:
      a= b x tgα, де
      a – висота коника,
      в – відстань між скатами по карнизу,
      α – кут, утворений підставою даху і скатом.
      Виконавши розрахунок висоти коника, можна обчислити площу фронтону, а також, скільки пиломатеріалів буде потрібно для його зашивання. Програма-калькулятор використовує для обчислення математичний метод.

      Як розрахувати висоту конька і площа двосхилим даху — відео інструкція та фото

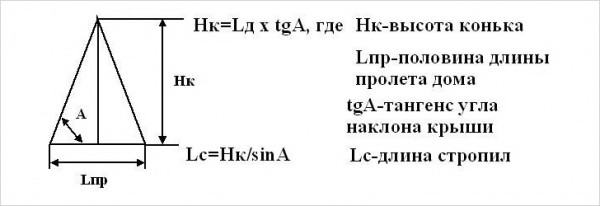

      Формула розрахунку висоти гребеня двосхилим даху

    • Графічний. Графічний метод грунтується на побудові масштабованого креслення, що відображає довжину і ширину будинку, а також реальний ухил скатів двосхилим даху. На аркуші паперу викреслюють фронтальну проекцію коробки будинку, потім за допомогою транспортира відмірюють кут між основою покрівлі та скатом. Відстань від карниза до конькового з’єднання вимірюють лінійкою і переводять, виходячи з масштабу. Для графічного методу визначення висоти коника не потрібно розрахунок, але помилки при його використанні виникають не рідше.

    Важливо! Найнадійніший спосіб виконати розрахунок висоти конька і площі схилу – спеціальний онлайн-калькулятор. Щоб скористатися ним, потрібно ввести вихідні дані: довжину і ширину будинку, нахил схилу.

    Визначення висоти даху

    Найбільш важливі фактори, що впливають на вибір висоти розташування конькового сполуки, що відносяться до природних умов зони, в якій відбувається будівництво. Згідно будівельним нормам цей параметр вибирають, виходячи з наступних умов:

  • Кількістю випадаючих опадів. Чим більше в регіоні будівництва опадів випадає взимку, тим вище мають коньок даху, щоб отримати круті схили, з поверхні яких сніг зісковзує «самопливом». Для середньої смуги Росії рекомендований ухил становить 40-50 градусів. Щоб повчити це показник при ширині будинку 6 м, коник треба підняти мінімум на 2,52 м.

    Як розрахувати висоту конька і площа двосхилим даху — відео інструкція та фото

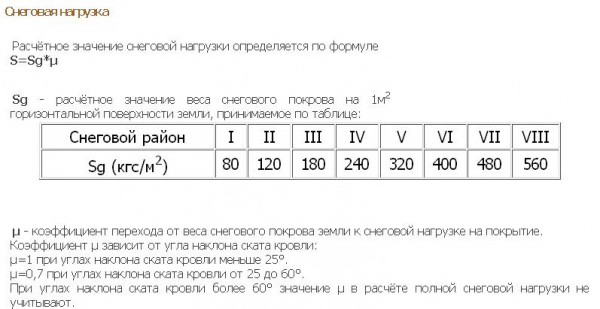

    Зонування регіонів Росії по величині опадів в зимовий час

  • Тип покрівельного матеріалу. Характер поверхні покриття даху відображається на рекомендованому ухилі даху. Якщо поверхня шорстка, то кут розташування скатів збільшують, щоб полегшити сходження снігових мас. Якщо покрівельний матеріал бридкий, то ухил вибирають в районі нижньої межі рекомендованих значень, так як збільшення цього параметра збільшує площу і вага скатів.

    Як розрахувати висоту конька і площа двосхилим даху — відео інструкція та фото

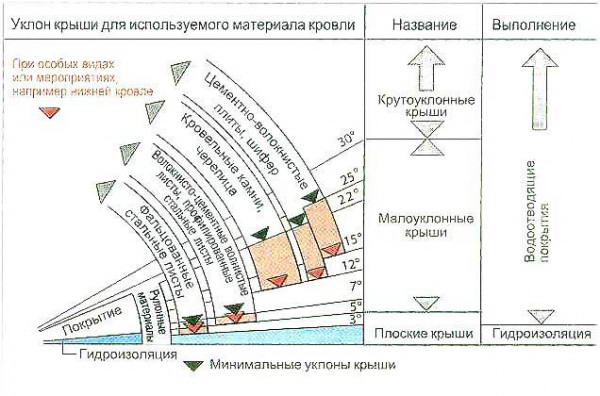

    Рекомендований ухил даху в залежності від використовуваного матеріалу

  • Силу вітру. У районах, де переважає різкий поривчастий вітер, часто трапляються урагани, ухил даху зменшують, щоб зменшити парусність покрівельної конструкції. Сильний вітер зриває покриття з поверхні даху, знижуючи захист від проникнення вологи.

    Як розрахувати висоту конька і площа двосхилим даху — відео інструкція та фото

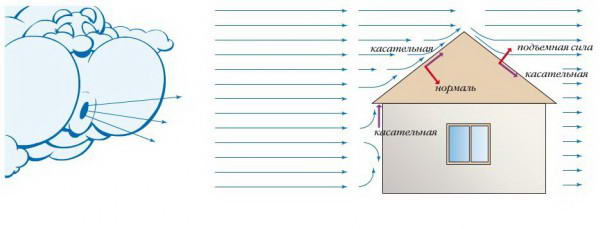

    Вітрове навантаження на дах

  • Зверніть увагу! Висота розташування конькового з’єднання впливає на корисну площа мансардного приміщення. Щоб обладнати житлову кімнату під дахом, слід підняти дах на висоту не менше 2,5 м, проте, це негативно позначиться на корисною площі з-за низьких боковин.

    Як розрахувати висоту конька і площа двосхилим даху — відео інструкція та фото

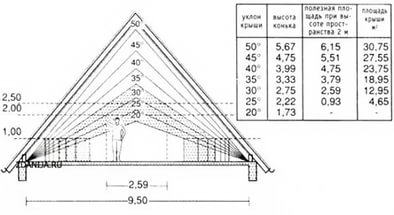

    Залежність висоти конька від ухилу скатів
